Material für Auto-Auspuffisolierungen: Glasfaser, Siliziumdioxid und verschiedene Hitzeschutzoptionen

{{{sourceTextContent.subTitle}}}

Material für die Abgasisolierung

{{{sourceTextContent.description}}}

Material für Auto-Auspuffisolierungen: Glasfaser, Siliziumdioxid und Hitzeschutzoptionen
Die Wahl des richtigen Materials für den Wärmeschutz von Auto-Auspuffanlagen

Das in einer Auto-Auspuffisolierung verwendete Material wirkt sich direkt auf deren Temperaturbeständigkeit, Dämmleistung, Flexibilität, Haltbarkeit und Lebensdauer aus.

Autoabgassysteme arbeiten unter anspruchsvollen thermischen Bedingungen. Auspuffkrümmer, Turbolader, Fallrohre, Auspuffrohre, Katalysatorbereiche und andere Komponenten können erhebliche Hitze in der Nähe von Kabelbäumen, Schläuchen, Karosserieteilen, Sensoren und anderen temperaturempfindlichen Bauteilen erzeugen.

Aus diesem Grund besteht eine Auspuffisolierung für Kraftfahrzeuge in der Regel aus mehreren Materialien und nicht aus einer einzigen Schicht.

Die geeignete Kombination hängt von der Abgastemperatur, dem verfügbaren Platz, der erforderlichen Wärmereduzierung, Vibrationen, Feuchtigkeitsbelastung, mechanischem Abrieb sowie davon ab, ob die Isolierung abnehmbar sein muss.

Was ist das Material einer Auspuffisolierung für Kraftfahrzeuge?

Unter dem Material einer Auspuffisoliermatte für Kraftfahrzeuge versteht man die Gewebe, Dämmschichten, reflektierenden Barrieren, Verstärkungsmaterialien und Befestigungskomponenten, die zur Herstellung einer thermischen Isoliermatte für eine Fahrzeugauspuffanlage verwendet werden.

Eine typische Isoliermatte kann Folgendes enthalten:

Hochtemperatur-Innengewebe
Wärmedämmung
Reflektierende Folie oder aluminisiertes Gewebe
Schützendes Außengewebe
Verstärkung aus Edelstahl
Mechanische Befestigungskomponenten

Jede Schicht erfüllt eine bestimmte Funktion.

Die Innenseite muss dem Kontakt mit einem heißen Abgaskomponente standhalten. Die Isolierung reguliert die Wärmeübertragung, während die Außenschicht die Baugruppe schützt und zusätzlich zur Steuerung der Strahlungswärme beitragen kann.

Die endgültige Konstruktion kann daher genau auf die tatsächlichen Anforderungen des Fahrzeugs oder des Abgaskomponenten zugeschnitten werden.

Warum die Materialauswahl entscheidend ist

Zwei Abgasisolierungen können völlig unterschiedliche thermische Eigenschaften aufweisen, selbst wenn sie äußerlich ähnlich aussehen.

Zu den wichtigen Variablen gehören:

Materialeigenschaft Warum sie wichtig ist
Temperaturbeständigkeit Bestimmt, ob das Material den Bedingungen im Abgassystem standhalten kann
Wärmeleitfähigkeit Beeinflusst die Wärmeübertragung durch die Isolierung
Flexibilität Bestimmt, wie gut sich die Isoliermatte an die Geometrie des Abgassystems anpasst
Mechanische Festigkeit Beeinflusst die Beständigkeit gegen Vibrationen und die Handhabung
Abriebfestigkeit Wichtig, wenn Bauteile eng beieinander liegen
Feuchtigkeitsbeständigkeit Relevant für Außenanwendungen und Fahrzeuganwendungen
Reflexionsvermögen Hilft bei der Kontrolle der Strahlungswärme
Gewicht Wichtig, wenn eine Leichtbauweise bevorzugt wird
Entfernbarkeit Bestimmt, ob die Isoliermatte gewartet und wiederverwendet werden kann

Die Auswahl des Materials allein auf der Grundlage der Höchsttemperatur kann daher zu einer ungeeigneten Konstruktion führen.

Die gesamte Betriebsumgebung muss berücksichtigt werden.

Glasfaser für Abgasisolierungen im Automobilbereich

Glasfaser ist eines der am häufigsten verwendeten Hochtemperatur-Textilmaterialien für den thermischen Schutz von Abgassystemen.

Sie bietet eine vorteilhafte Kombination aus Flexibilität, Wärmebeständigkeit, mechanischer Festigkeit und Kosteneffizienz.

Glasfasergewebe kann je nach Auslegung der Abdeckung als Innenfutter, Außenhülle oder strukturelle Textilschicht verwendet werden.

Es eignet sich für viele Anwendungen im Automobilbereich, bei denen die thermischen Anforderungen im Leistungsbereich von Konstruktionen auf Glasfaserbasis liegen.

Typische Anwendungsbereiche sind:

Auspuffrohre
Krümmer
Auspuffverteiler
Abgasrohre
Schalldämpfer
Turboladerkomponenten
Abgasbögen

Glasfasergewebe kann auch mit Dämm- und Reflexionsmaterialien kombiniert werden, um eine mehrschichtige Abgasdämmmatte für Kraftfahrzeuge herzustellen.

Quarzglasgewebe für Hochtemperatur-Abgasanwendungen

Quarzglasgewebe wird gewählt, wenn eine Textillösung für höhere Temperaturen erforderlich ist.

Im Vergleich zu herkömmlichem Glasfasergewebe bieten Materialien auf Silikagewebebasis eine höhere Beständigkeit in anspruchsvollen thermischen Umgebungen.

Dadurch eignet sich Silikagewebe für Bereiche wie:

Turboladerauslässe
Hochtemperatur-Auspuffkrümmer
Hochleistungs-Auspuffanlagen
Hochbelastbare Automobil-Auspuffkomponenten
Hochtemperatur-Systeme für Nutzfahrzeuge

Quarzglasgewebe kann als innere Schutzschicht oder als Teil einer mehrschichtigen Isoliermattenkonstruktion verwendet werden.

Die richtige Güteklasse und Konstruktion sollte entsprechend der tatsächlichen Betriebstemperatur ausgewählt werden, anstatt einfach das Material mit der höchsten angegebenen Temperaturbeständigkeit zu wählen.

Keramikfaser-Isolierung

Keramikfaser wird in erster Linie als Dämmschicht eingesetzt, wenn ein hoher Wärmewiderstand erforderlich ist.

Sie kann die Wärmeübertragung durch die Abgasdämmmatte reduzieren und weist dabei im Vergleich zu einigen starren Dämmsystemen ein relativ geringes Gewicht auf.

Eine Keramikfaserschicht kann zwischen Hochtemperaturgeweben oder reflektierenden Schichten angeordnet werden.

Dadurch entsteht eine Wärmebarriere um das Abgaskomponenten herum.

Die Dicke kann entsprechend der erforderlichen thermischen Leistung und dem verfügbaren Freiraum um das Abgassystem herum angepasst werden.

Aluminiumfolie und aluminisierte Materialien

Reflektierende Materialien spielen eine andere Rolle als herkömmliche Wärmedämmung.

Aluminiumfolie und aluminisierte Gewebe können Strahlungswärme von benachbarten Oberflächen wegreflektieren.

Dies kann nützlich sein, wenn ein Abgassystemteil in der Nähe eines anderen Bauteils positioniert ist, das empfindlich gegenüber Strahlungswärme ist.

Eine reflektierende Schicht kann daher mit einer Dämmung kombiniert werden, anstatt als einzige Wärmeschutzschicht verwendet zu werden.

Beispielsweise kann eine mehrschichtige Abgasdecke für Kraftfahrzeuge folgendermaßen aufgebaut sein:

Heiße Abgaskomponente → Hochtemperaturgewebe → Dämmung → reflektierende Schicht → schützendes Außengewebe

Dieser Aufbau berücksichtigt sowohl die Wärmeübertragung durch die Abdeckung als auch die Strahlungswärme der heißen Abgasanlage.

Edelstahlgewebe und Verstärkung

Abgasanlagen in Kraftfahrzeugen sind Vibrationen und Temperaturwechseln ausgesetzt.

In einigen Anwendungsfällen ist daher eine Verstärkung erforderlich.

Edelstahlgewebe kann in den Aufbau integriert werden, um zusätzliche mechanische Unterstützung und Widerstandsfähigkeit bei der Handhabung zu bieten.

Es kann auch als Teil einer schützenden Außenstruktur verwendet werden, wenn die Abdeckung Abrieb oder mechanischem Kontakt ausgesetzt ist.

Die Verstärkung sollte die für den Ein- und Ausbau der Abdeckung erforderliche Flexibilität nicht beeinträchtigen.

Materialien für Kfz-Abgasabdeckungen nach Anwendungsbereich

Verschiedene Komponenten von Kfz-Abgassystemen können unterschiedliche Materialkombinationen erfordern.

Anwendung Typische Materialauswahl
Abgasrohr Glasfaser- oder Quarzglasgewebe mit Isolierung
Auspuffkrümmer Hochtemperaturgewebe mit Hochleistungsisolierung
Turbolader Mehrschichtkonstruktion auf Quarzglas- oder Keramikbasis
Krümmer Flexibles Hochtemperaturgewebe und Isolierung
Abgasrohr Glasfaser-, Siliziumdioxid- oder reflektierendes Mehrschichtsystem
Schalldämpfer Wärmedämmung mit schützender Außenhülle
Abgaskrümmer Maßgefertigte Mehrschicht-Isoliermatte
Hochleistungsauspuff Leichte Hochtemperaturkonstruktion

Hierbei handelt es sich eher um allgemeine technische Richtlinien als um universelle Spezifikationen.

Das richtige Material sollte stets anhand der tatsächlichen Temperatur und der mechanischen Umgebungsbedingungen bestimmt werden.

Auspuffmatte vs. Auspuffumwicklung

Eine Auspuffumwicklung ist in der Regel ein durchgehendes Material, das um ein Auspuffbauteil gewickelt wird.

Eine Auspuffmatte wird normalerweise als geformtes Bauteil gefertigt.

Dieser Unterschied wird wichtig, wenn die Abgasanlage eine unregelmäßige Geometrie aufweist.

Eine maßgefertigte Isoliermatte kann Öffnungen und geformte Abschnitte für folgende Elemente enthalten:

Sensoren
Flansche
Halterungen
Schrauben
Anschlussstellen
Rohrbögen
Angrenzende Bauteile

Sie kann auch als abnehmbare Baugruppe konzipiert werden.

Bei Fahrzeugen, die einen regelmäßigen Wartungszugang erfordern, kann dies praktischer sein als das wiederholte Entfernen und Wiederanbringen eines fest umwickelten Materials.

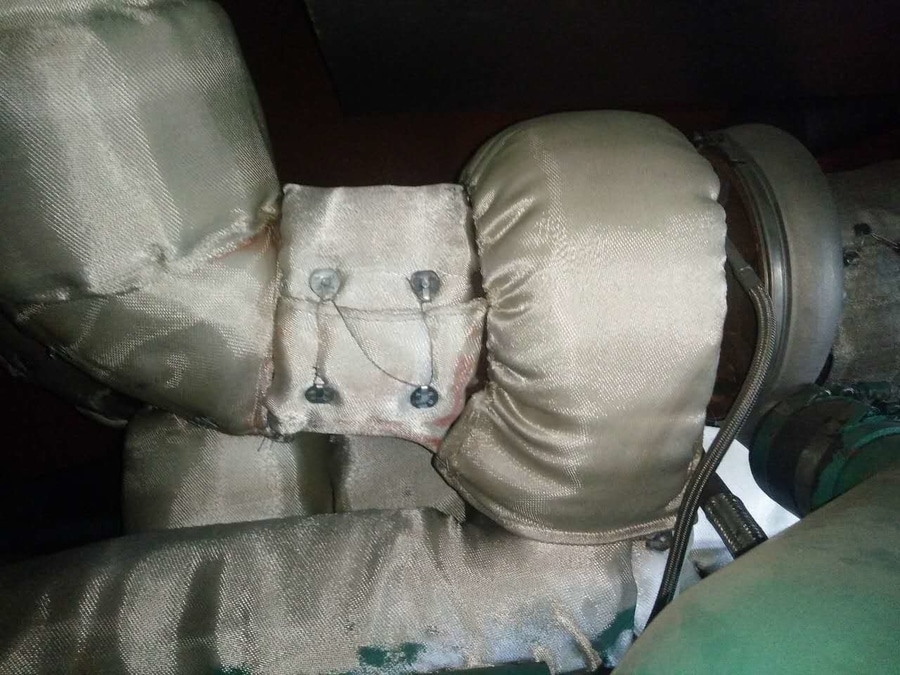

Abnehmbare Auspuffisolierungen für Kraftfahrzeuge

Die Abnehmbarkeit ist besonders wertvoll für Anwendungen im Automobilbereich, bei denen Auspuffkomponenten möglicherweise überprüft oder ausgetauscht werden müssen.

Eine abnehmbare Isolierung kann befestigt werden mit:

Edelstahldraht
Bändern
Schnallen
Haken
Schnürung
Hochtemperatur-Befestigungssysteme

Das Befestigungssystem sollte thermische Ausdehnung und Vibrationen ausgleichen können, ohne dass sich die Isolierhülle während des Betriebs löst.

Eine ordnungsgemäß konstruierte abnehmbare Isolierhülle kann bei Wartungsarbeiten entfernt und wieder angebracht werden, ohne dass das Isoliermaterial ausgetauscht werden muss.

Materialauswahl für Abgassysteme von Turboladern

Turboladersysteme erfordern eine sorgfältige Materialauswahl, da turboladerbezogene Abgaskomponenten bei besonders hohen Temperaturen betrieben werden können.

Bei einer Isoliermatte für einen Turbolader oder ein nahegelegenes Abgasrohr sollten sowohl die Temperatur als auch die Geometrie berücksichtigt werden.

Die Dämmschicht muss einen ausreichenden Wärmewiderstand bieten, während die Gewebeoberfläche der heißen Umgebung standhalten muss.

Eine reflektierende Außenschicht kann ebenfalls sinnvoll sein, wenn benachbarte Bauteile Strahlungswärme ausgesetzt sind.

Die Konstruktion sollte einen angemessenen Abstand zu beweglichen oder zu wartenden Bauteilen gewährleisten.

Wärmeschutz für Kfz-Abgassysteme

Der Zweck einer Kfz-Abgasisoliermatte besteht nicht lediglich darin, das Abgassystem zu kühlen.

Das übergeordnete Ziel ist es, die Wärme im Fahrzeuginneren zu regulieren.

Die Reduzierung der Wärmeübertragung von einem Abgaskomponente kann dazu beitragen, folgende in der Nähe befindliche Teile zu schützen:

Elektrische Leitungen
Gummischläuche
Kunststoffkomponenten
Sensoren
Komponenten des Kraftstoffsystems
Motorabdeckungen
Karosserieteile
Ansaugkomponenten

In beengten Motorräumen kann die Kontrolle lokaler Abgaswärme ein wichtiger Bestandteil der gesamten Wärmemanagementstrategie sein.

So wählen Sie das Material für eine Auspuffisolierung aus

Ein praktischer Prozess zur Materialauswahl sollte bei den Betriebsbedingungen ansetzen.

1. Auspufftemperatur ermitteln

Ermitteln Sie die normale Betriebstemperatur und die maximal zu erwartende Temperatur des Bauteils.

Das Material sollte eine angemessene Sicherheitsmarge bieten, anstatt kontinuierlich an seiner absoluten Temperaturgrenze zu arbeiten.

2. Bestimmung des Bauteils

An ein gerades Abgasrohr werden andere Anforderungen gestellt als an einen Turbolader, einen Verteiler, einen Krümmer oder einen Schalldämpfer.

Die Geometrie und die Wärmekonzentration sollten die Materialauswahl beeinflussen.

3. Messung des verfügbaren Freiraums

Die Dämmstärke erhöht den Außendurchmesser des geschützten Bauteils.

Wird die Isoliermatte in einem beengten Motorraum installiert, muss der verfügbare Platz vor der Festlegung der Isolierdicke vermessen werden.

4. Vibrationen berücksichtigen

Abgassysteme in Kraftfahrzeugen bewegen sich und vibrieren während des Betriebs.

Flexible Materialien und geeignete Befestigungssysteme sind daher wichtig.

5. Wartungsanforderungen berücksichtigen

Wenn das Bauteil regelmäßig überprüft werden muss, sollte eine abnehmbare Isoliermatte vorgesehen werden.

6. Die Umgebungsbedingungen bewerten

Feuchtigkeit, Öl, Schmutz, Abrieb, Straßenschmutz und mechanischer Kontakt können die Wahl des Außenmaterials beeinflussen.

Maßgeschneidertes Material für Kfz-Abgasschutzmatten

Es gibt keine einheitliche Materialkombination, die für jede Kfz-Abgasanlage ideal ist.

Eine maßgeschneiderte Schutzmatte kann durch die Kombination verschiedener Schichten entsprechend den spezifischen thermischen und mechanischen Anforderungen entwickelt werden.

Beispielsweise kann bei einer Anwendung Leichtbauweise und Flexibilität im Vordergrund stehen, während bei einer anderen maximale Dämmleistung erforderlich ist.

Ein maßgeschneidertes Design kann auch komplexe Auspuffgeometrien berücksichtigen.

Dies ist besonders nützlich für:

Maßgeschneiderte Auspuffanlagen
Spezialfahrzeuge
Schwerlastfahrzeuge
Hochleistungsfahrzeuge
Motorentwicklungsprogramme
Prototypenfahrzeuge
OEM-Anwendungen

Das Muster der Isoliermatte kann anhand von Bauteilabmessungen, Zeichnungen, Mustern oder Fotos entwickelt werden.

Häufige Fehler bei der Auswahl des Materials für Auspuffisolierungen
Materialauswahl ausschließlich anhand der Temperaturbeständigkeit

Ein Material kann zwar hohe Temperaturen aushalten, ist aber dennoch für bestimmte mechanische oder Umgebungsbedingungen ungeeignet.

Strahlungswärme außer Acht lassen

Dämmung und Strahlungswärmeschutz erfüllen unterschiedliche Funktionen.

Befindet sich ein empfindliches Bauteil sehr nahe am Auspuff, kann eine reflektierende Schicht von Vorteil sein.

Verwendung einer übermäßigen Dämmstoffdicke

Mehr Dämmung ist nicht immer sinnvoll.

Die fertige Dämmmatte muss in den verfügbaren Einbauraum passen.

Vernachlässigung der Befestigung

Selbst hervorragende Isoliermaterialien können eine schlechte Leistung erbringen, wenn sich die Isoliermatte aufgrund von Motorvibrationen löst.

Gleichbehandlung aller Auspuffkomponenten

Ein Turbolader, ein Krümmer, ein Rohr und ein Schalldämpfer erfordern möglicherweise unterschiedliche Konstruktionen.

Die Materialauswahl sollte daher anwendungsspezifisch erfolgen.
