Redex-Getriebe helfen rotierenden Radarsystemen beim Scannen des Himmels

{{{sourceTextContent.description}}}

Rotierende Radarsysteme haben sich auf dem Schlachtfeld und auf See bewährt und helfen den Streitkräften, ankommende und abgehende Raketen zu verfolgen. Die Antennen, die an Bord von Lastwagen oder Schiffen montiert sind, drehen sich mit Hilfe eines mechanisch rotierenden Zahnkranzes und eines Planetengetriebes. Die Antennen sind nicht nur schwer, sondern üben auch verschiedene Kräfte aus und arbeiten in rauen Umgebungen. Diese Faktoren stellen erhebliche Anforderungen an die Getriebekomponenten im Inneren der Trägerstruktur. In diesem Blogbeitrag werden die Eigenschaften von Getriebekomponenten für LKW- und Schiffsradarsysteme vorgestellt.

Typische militärische Radaranforderungen :

Wenn sich die Antenne dreht, überstreicht sie den Luftraum mit einer schmalen Funkwelle über volle 360 Grad. Die Parabolantenne kann lineare und zirkuläre Signale senden und empfangen und kann von Masten, LKW-Dächern und anderen tragbaren Strukturen aus betrieben werden. Einige Systeme müssen Geschwindigkeiten von 15 bis 44 U/min oder mehr erreichen. Bei diesen anspruchsvollen Anforderungen kann die Antennengenauigkeit ohne Getriebe, die das Spiel minimieren oder eliminieren können, leiden.

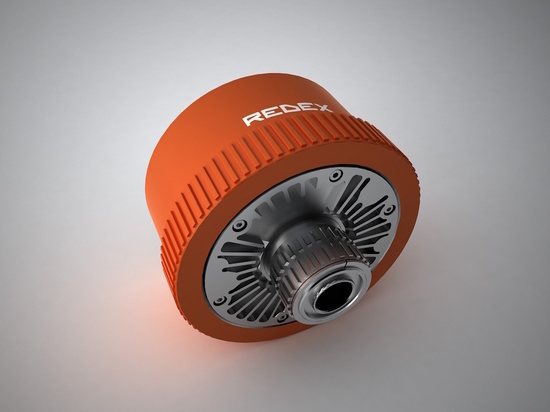

Redex-Planetengetriebe sind ideal für anspruchsvolle rotierende Radar- und andere militärische Anwendungen. Unsere vielseitige SRP-Familie zeichnet sich beispielsweise durch eine außergewöhnliche Torsionssteifigkeit am Abtrieb, eine extrem hohe radiale Steifigkeit und ein hohes Kippmoment am Abtrieb, hohe Eingangsdrehzahlen, ein geringes Trägheitsmoment, minimale Getriebefrequenzgeräusche, eine hervorragende Beschleunigung und Drehmomentdichte sowie ein minimales Verdrehspiel von ein bis drei Bogenminuten aus. Eine weitere Familie - die KRP-Serie für Zahnstangenanwendungen - bietet ebenfalls ein minimales Spiel von ein bis drei Bogenminuten als einzelne Einheit sowie maximale Steifigkeit am Tellerrad. Jede Einheit kann auch mit einem DualDRIVE- oder TwinDRIVE-Kit als mechanisch bzw. elektrisch vorgespanntes spielfreies System integriert werden. Spielarme oder spielfreie Bewegungen sorgen für eine genaue Radarverfolgung.

Wenn Sie sich für Planetengetriebe von Redex und das Know-how von Redex USA entscheiden, haben Sie die Gewissheit, dass Ihre Getriebekomponenten den strengen Anforderungen von rotierenden Radaranwendungen gerecht werden, die andere Getriebeprodukte behindern können. Sie umfassen:

- Präzision und Lastaufnahme. Unsere Zahnkränze sind mit Schrägverzahnung für hohe Genauigkeit, leisen Betrieb und gute Belastbarkeit erhältlich.

- Stöße und Stoßbelastungen. Stoßbelastungen durch den Betrieb von Fahrzeugen oder Windscherungen auf See können dazu führen, dass sich die Verzahnung verformt oder dreht. Redex USA bietet induktionsgehärtete Verzahnungen an, die Verformungen widerstehen können, und unsere Ingenieure können Ihnen bei der Auswahl einer Getriebegröße helfen, die die zusätzliche Belastung durch Wind auf See berücksichtigt.

- Korrosionsschutz. Spezielle Beschichtungen - wie Armoloy® oder Nickelbeschichtung - auf dem Tellerrad und dem Ritzel bieten einen verbesserten Schutz gegen Korrosion auf See.

Extreme Temperaturen. Redex-Planetengetriebe bieten einen weiten Betriebstemperaturbereich und können überall vom Polarkreis bis zu den Tropen eingesetzt werden.

- Militärische Spezifikationen. Wir bieten werksseitig zugängliche Tests (FAT) an, um sicherzustellen, dass unsere Komponenten die relevanten MIL-Spezifikationen und die Anforderungen des Leistungszertifikats erfüllen.

Langlebige, geprüfte Getriebekomponenten :

Bei der Auswahl von Getriebesystemen für anspruchsvolle rotierende Radaranlagen an Bord von Schiffen und Landfahrzeugen zahlt es sich aus, mit einem Hersteller zusammenzuarbeiten, der Qualitätsprodukte und -service bieten kann. Die Planetengetriebe von Redex zeichnen sich durch hohe Leistung und Langlebigkeit aus und werden getestet, um sicherzustellen, dass Sie die strengen Spezifikationen erfüllen. Unser Team steht bereit, Sie bei der Auswahl des idealen Redex-Planetengetriebes für Ihre Radaranwendung technisch zu unterstützen.
