Durchbruch in der HDD-Technologie!

{{{sourceTextContent.subTitle}}}

North seeker hilft bei der Orientierung im grabenlosen Bauen

{{{sourceTextContent.description}}}

Als Kerntechnologie der grabenlosen Rohrverlegung stellt die HDD-Technik extrem hohe Anforderungen an die Richtungssteuerung des Bohrers. Die präzise Steuerung des Bohrverlaufs hängt von einer leistungsfähigen Richtungsmessanlage ab. Mit seinen einzigartigen technischen Vorteilen hat sich der ER-MNS-09 Nordsucher zu einer Schlüsselausrüstung für die Verbesserung der Baueffizienz und Genauigkeit bei HDD-Operationen entwickelt.

Durchbruch in der HDD-Technologie! North Seeker hilft bei der Orientierung im grabenlosen Bau

Zentrale Herausforderungen und Richtungsanforderungen beim HDD-Bau
Beim HDD-Bau müssen unterirdisch Vorbohrungen, Lochaufweitungen und Rohrleitungsrückzüge durchgeführt werden. Richtgeräte müssen die Anforderungen an die Anpassung an enge Platzverhältnisse, die hochpräzise Ausrichtung, die Widerstandsfähigkeit gegen komplexe Umgebungsstörungen und Stoßvibrationen sowie die Anpassung an extreme Arbeitsbedingungen erfüllen.

Die technischen Vorteile des ER-MNS-09 und seine Kompatibilität mit HDD

**Hochpräzise Messung zur Gewährleistung der Flugbahnkontrolle
Die Azimutgenauigkeit kann bis zu 0,25° erreichen, die Lagegenauigkeit beträgt ≤0,2°. Mit einer Datenaktualisierungsrate von 100Hz unterstützt es einen stabilen Betrieb im Neigungsbereich von -85~85°. Der Bediener kann die Trajektorie des Bohrers anhand der Messdaten rechtzeitig anpassen, um die strengen Beschränkungen für Trajektorienabweichungen beim HDD-Bau einzuhalten;

**Äußerst kompaktes Design, eingebettet in den Kernraum des Sondenrohrs**

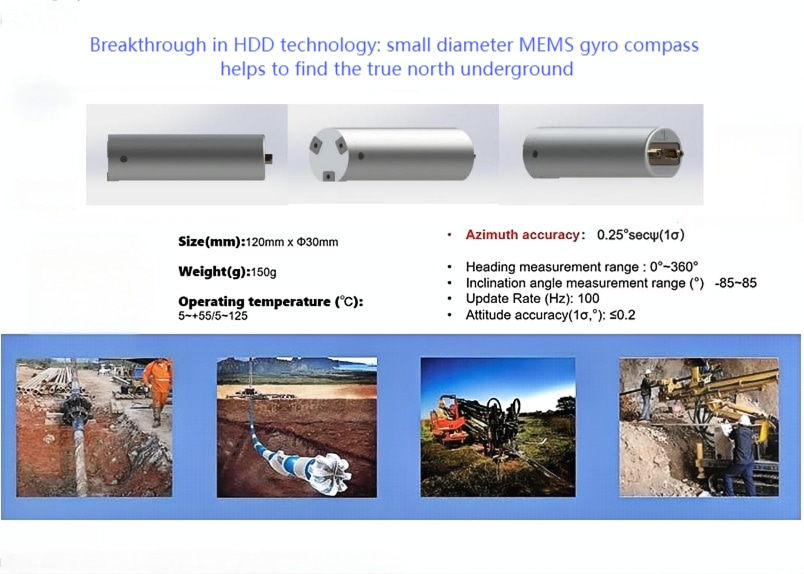

Das HDD-geführte Sondenrohr muss in das vordere Ende des Bohrgestänges eingebettet werden, und die Größe und das Gewicht der Ausrüstung sind begrenzt. Der ER-MNS-09 Nordsucher hat einen Durchmesser von nur 30 mm, eine Länge von 120 mm und ein Gewicht von ≤150 g. Er kann nahtlos in das Sondenrohr oder den Führungskopf am vorderen Ende der Bohrausrüstung integriert werden und eignet sich für gängige Bohrausrüstungen.

**Autonome Nordfindung und antimagnetische Störung**
Durch den Einsatz eines hochpräzisen MEMS-Gyroskops, das sich selbständig nach Norden ausrichten kann, ist die anfängliche Ausrichtung innerhalb von 5 Minuten abgeschlossen, völlig unabhängig vom geomagnetischen Feld, und kann in Umgebungen mit starken Interferenzen, wie z. B. unterirdischen Minen, Metallleitungen oder starken elektromagnetischen Umgebungen, die Informationen über den wahren Azimut-, Neigungs- und Rollwinkel stabil ausgeben.

Festkörperbauweise: keine mechanisch rotierenden Teile, hervorragende Stoß- und Vibrationsfestigkeit, erfüllt die Anforderungen an die Zuverlässigkeit unter schweren Vibrationsbedingungen beim Bohren.

**Breite Temperaturanpassungsfähigkeit für extreme Arbeitsbedingungen**
Vollständige Kompensation der Temperaturkalibrierung: Die Normaltemperaturversion unterstützt eine Betriebstemperatur von 5~+55°C, die Hochtemperaturversion unterstützt 5~125°C. Sie kann starken Vibrationen und Erschütterungen standhalten, um eine langfristige Zuverlässigkeit in tiefen Bohrlöchern, Schlammumgebungen oder bei starken Erschütterungen zu gewährleisten.
