Anleitung zum Einrichten von Aktuatoren mit dem Thanos AMC-AASD15A Servo Controller
{{{sourceTextContent.subTitle}}}
für Simulatoren (Rennen/Flug/Training/Rumpf)
{{{sourceTextContent.description}}}
Sie können unsere 80ST-M2030 oder 90ST-M2030 hier kaufen. der Zweck dieser Schnellstartanleitung ist es, Ihnen zu helfen, Ihren AASD-Servoantrieb zu konfigurieren, um mit den Thanos Motion Controllern zu arbeiten. Bitte zögern Sie nicht, uns für ein Servo-Handbuch zu kontaktieren.
Motor-Shield-Kabel

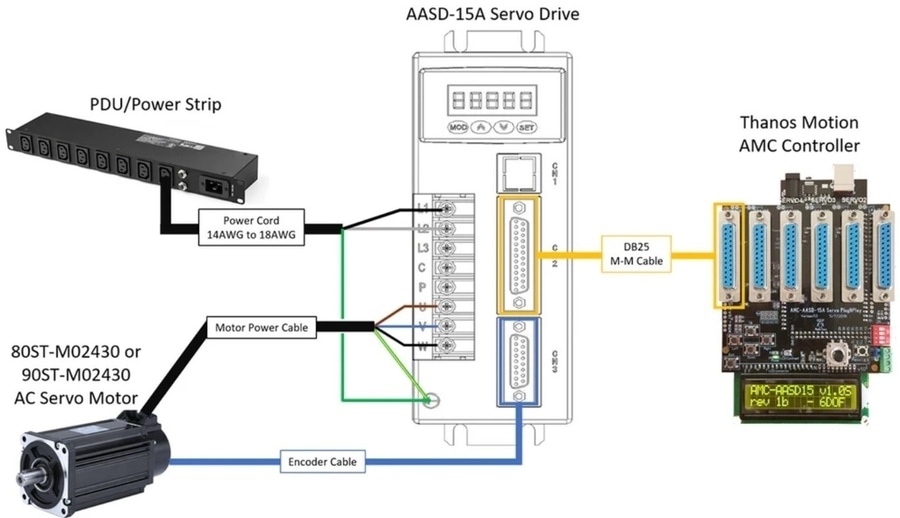

In den meisten Fällen werden der AC-Servomotor, der AASD-Servoantrieb, das Motorstromkabel und das Encoderkabel zusammen verkauft. Verbinden Sie den AC-Servomotor mit dem AASD-Servoantrieb mit den mitgelieferten Kabeln gemäß dem obigen Diagramm. Es wird empfohlen, ein abgeschirmtes Motorstromkabel zu verwenden, um EMI-Probleme mit anderen Geräten zu vermeiden.
Thanos AMC-Steuerkabel
Für den Anschluss des AASD-Servoantriebs an den Thanos AMC-Controller werden Standard-DB25-Verlängerungskabel (Stecker auf Stecker) verwendet. Abgeschirmte Kabel werden empfohlen, um mögliche EMI-Probleme zu reduzieren.
Zurücksetzen der Werkseinstellungen
Bevor Sie Ihren AASD-Servoantrieb konfigurieren, sollten Sie ihn auf die Werkseinstellungen zurücksetzen
Drücken Sie die Modustaste (MOD), bis Fn000 auf der LED-Anzeige erscheint
Wählen Sie Fn004 mit den Pfeiltasten Auf und Ab
Drücken und halten Sie die SET-Taste für 3 Sekunden, um die Funktion aufzurufen
Halten Sie die SET-Taste 3 Sekunden lang gedrückt, um das Gerät auf die Werkseinstellungen zurückzusetzen
Die LED-Anzeige zeigt "done" an, wenn die Rückstellung erfolgreich war, und "Err", wenn sie fehlgeschlagen ist
AASD-Konfiguration
Stellen Sie die folgenden Parameter an Ihrem AASD-Servoantrieb ein, um mit den Thanos Motion-Steuerungen zu arbeiten
Anleitung zum Einrichten des Antriebs mit dem Thanos AMC-AASD15A Controller
Der AMC-AASD15A Servo Motion Controller kann die AASD-15A Servomotoren sicher und präzise steuern. Der Controller ermöglicht die Einstellung der folgenden Parameter zur Anpassung an Ihre Aktuatoren:
Einstellbarer Hub von 10mm bis 1300mm
Einstellbare Spindelsteigung Pitch, 4mm, 5mm, 10mm oder 25mm Vorschub pro Umdrehung
Einstellbare Richtung für Inline- oder Foldback-Anordnung des Servomotors
Optionale Auswahl von Riemenuntersetzungen (1:1, 1:1,5, 1:2) für Foldback-Antriebe.
Es werden bis zu 6DOF-Plattformen unterstützt (zusätzliche manuelle Verdrahtung für 7DOF ist ebenfalls möglich).
Andere Bewegungssoftware, die ebenfalls unterstützt wird, sind SIM RACING STUDIO, Simtools, FlyPT mover und Ians BFF 6DOF Bewegungssoftware, da sie das gleiche Datenformat wie alle meine AMC Bewegungssteuerungen verwendet.
Dieser Controller wurde entwickelt, um die Konvertierung von 4DOF-Plattformen von SFX100 auf Simtools-Kompatibilität zu ermöglichen. Er wurde auf dem bereits bewährten AMC1280USB-Controller aufgebaut, hat aber eine eigene Servo-Firmware und DB25-Anschlüsse für eine einfache Plug-and-Play-Nutzung.
Was macht ihn so besonders?
Die völlig autonome und sichere Art und Weise, Ihre 4DOF- oder 6DOF-Plattform mit Simtools zu verbinden, mit vielen Sicherheitsmaßnahmen, die einen einfachen Plug-and-Play-Betrieb ermöglichen.
Beispiel für kompatible AASD-Servomotoren mit verschiedenen Flanschgrößen:
Flansch 80mm, 80ST-M02430
Flansch 90mm, 90ST-M02430
Flansch 110mm, 110ST-M04030
Flansch 130mm, 130ST-M06025
