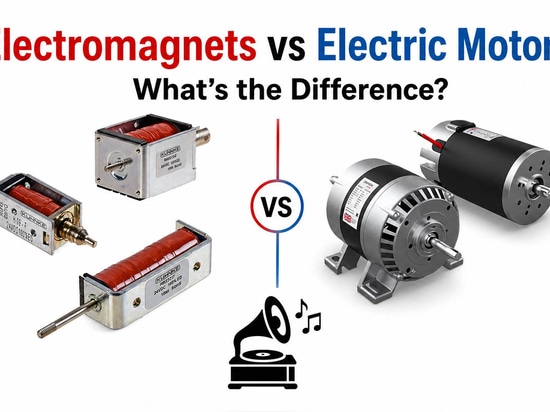

Elektromagnete vs. Elektromotoren: Was ist der Unterschied?

Kapitel 1: Einführung in Elektromagnete vs. Elektromotoren
Zu den am häufigsten verwendeten elektromagnetischen Geräten in der industriellen Automatisierung, der Unterhaltungselektronik, der Medizintechnik und im Maschinenbau zählen Elektromagnete und Elektromotoren. Beide Geräte arbeiten mit Strom und Magnetfeldern. Die Einsatzzwecke dieser beiden Technologien unterscheiden sich jedoch erheblich. Der Elektromagnet ist ein Gerät, das elektrische Energie in ein Magnetfeld umwandelt, das ein- und ausgeschaltet werden kann. Der Elektromotor ist ein Gerät, das elektrische Energie in mechanische Drehbewegung umwandelt.

Da beide Geräte Spulen und magnetische Materialien enthalten, neigen viele Ingenieure, Einkaufsleiter und Produktdesigner dazu, diese beiden Technologien zu verwechseln. Die Unterscheidung zwischen ihnen spielt jedoch eine wichtige Rolle bei der Auswahl der richtigen Komponente für ein Projekt.

Die Funktionsprinzipien, der Aufbau, die Anwendungsbereiche, die Vor- und Nachteile sowie Tipps zur Auswahl einer geeigneten Komponente für Ihr Projekt werden in diesem Leitfaden zu Elektromagneten und Elektromotoren behandelt.
________________________________________
Kapitel 2: Was ist ein Elektromagnet?
Ein Elektromagnet ist ein Magnet, der nur dann wirkt, wenn Strom durch seine Spule fließt und so ein Magnetfeld erzeugt. Elektromagnete lassen sich sofort ein- und ausschalten [im Gegensatz zu Permanentmagneten, bei denen dies nicht möglich ist]. Daher eignen sie sich ideal für automatisierte Steuerungssysteme.
Die Magnetkraft hängt ab von:
der Anzahl der Drahtwindungen
dem durch die Spule fließenden Strom
dem Material des Kerns
dem Luftspalt
der angelegten Spannung
Elektromagnete finden breite Anwendung in:
Magnetventilen
Elektromagnetischen Verriegelungen
Hebemagneten
Industriellen Aktuatoren
Medizinischen Geräten
Sortieranlagen ________________________________________

Kapitel 3: Was ist ein Elektromotor?
Ein Elektromotor ist ein elektromechanisches Gerät, das elektrische Energie in kontinuierliche mechanische Rotationsenergie umwandelt.
Im Gegensatz zum Elektromagneten erzeugt ein Elektromotor rotierende Magnetfelder, die eine Welle antreiben.
Elektromotoren finden breite Anwendung in:
Ventilatoren und Pumpen
Fördersystemen
CNC-Maschinen
Robotern
Elektroautos
Haushaltsgeräten

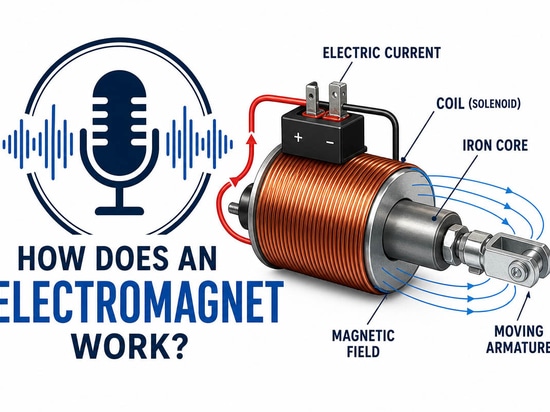

Kapitel 4: Wie funktioniert ein Elektromagnet?
Das Funktionsprinzip eines Elektromagneten beruht auf dem Ampère-Gesetz.
Wenn wir elektrischen Strom durch eine Kupferspule leiten, erzeugen wir ein Magnetfeld um den Leiter herum.
Das Magnetfeld wird durch einen Weicheisenkern erheblich verstärkt. Die magnetische Permeabilität von Eisen ist hoch.
Wenn die Stromzufuhr unterbrochen wird:
Das Magnetfeld verschwindet.
Die Schwerkraft oder die Feder bringt den Kolben oder den angezogenen Gegenstand in seine Ausgangsposition zurück.
Aufgrund der einfachen Ein-/Aus-Funktion eignen sich Elektromagnete hervorragend für lineare Antriebe.
Komponenten
Gehäuse
Kolben (falls vorhanden)
Kupferspule
Weicheisenkern
Feder (falls vorhanden)
3.
Beeinflusst durch die Magnetkraft
Strom
Spannung
Widerstand der Spule
Luftspalt
Anzahl der Windungen

Kapitel 5: Funktionsprinzip von Elektromotoren
Elektromotoren arbeiten nach dem Prinzip der Lorentzkraft.
Der Stromfluss durch die Spulen im Magnetfeld erzeugt die Kraft.
Das Zusammenspiel der Magnetfelder von Stator und Rotor erzeugt ein konstantes Drehmoment.
Die Kommutierung erfolgt je nach Motortyp auf unterschiedliche Weise:
Bürsten
Elektronische Steuereinheit
Frequenzregelung bei Wechselstrom
Elektromotoren erzeugen nicht nur eine Zugkraft, sondern drehen sich auch ständig.
Primäre Leistungsgrößen
Drehzahl
Drehmoment
Mechanische Energie
Industrielle Anwendungen
Anwendungen eines Elektromagneten
Es gibt kaum ein Automatisierungssystem, in dem keine kontrollierte Linearbewegung oder magnetische Haltekraft benötigt wird; daher werden Elektromagnete für diese Zwecke in großem Umfang eingesetzt.
Beispiele für typische Anwendungen sind:
Elektromechanische Ventile
Türschlösser
Geldautomaten
Textilmaschinen
Medizinische Analysegeräte
Verpackungsmaschinen
Sortiersysteme
Automationsindustrie
Magnetheber
Kraftstoffeinspritzsysteme
Aktuatoren für die Automobilindustrie
Dank ihrer Reaktionszeit im Millisekundenbereich eignen sich Elektromagnete ideal für schnelle Schaltvorgänge.
________________________________________

Kapitel 6: Elektromagnete vs. Elektromotoren: Vergleich von Aufbau und Eigenschaften
6.1 Vergleich des Aufbaus
Bauteil Elektromagnet Elektromotor
Spule Ja Ja
Eisenkern Ja Ja
Permanentmagnet Optional Häufig
Rotor Nein Ja
Welle Nein Ja
Lager Nein Ja
Kommutator Nein Manchmal
Bewegung Lineare Anziehung Kontinuierliche Drehung
Steuerung Einfaches Ein/Aus Drehzahl- und Drehmomentregelung
Elektromotoren verfügen über deutlich mehr mechanische Komponenten als Elektromagnete.
6.2 Eigenschaften
Eigenschaft Elektromagnet Elektromotor
Zweck Erzeugung einer Magnetkraft Erzeugung einer Drehbewegung
Leistung Ziehen, Halten, Drücken Drehung
Bewegung Linear Rotierend
Ansprechverhalten Extrem schnell Schnell
Steuerung Einfach Komplexer
Energieumwandlung Elektrisch → Magnetisch Elektrisch → Mechanisch
Wartungsaufwand Sehr gering Mäßig
Lebensdauer Sehr lang Hängt von den Lagern ab
Kosten Geringer Höher

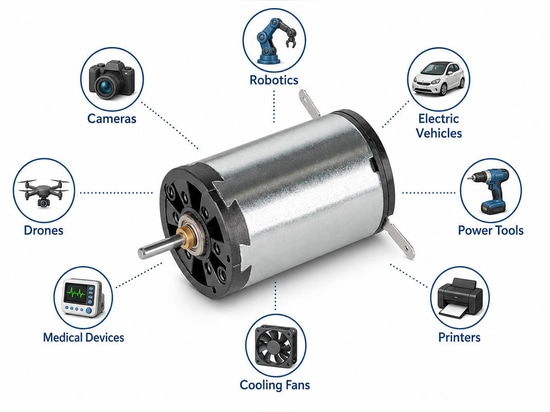

Kapitel 7: Anwendungen von Elektromotoren
Um eine kontinuierliche mechanische Bewegung zu erzielen, werden Elektromotoren eingesetzt.
Zu den Branchen, in denen Elektromotoren weit verbreitet sind, gehören:
Produktion
Heizung, Lüftung, Klimatisierung und Kältetechnik
Robotergestützte Landmaschinen
Elektrofahrzeuge Elektrofahrzeuge
Luft- und Raumfahrt
Haushaltsgeräte
Wasserpumpen
Förderbänder.
Werkzeugmaschinen
Kompressoren &
Elektromotoren erzeugen ein konstantes Drehmoment und weisen im Dauerbetrieb einen hohen mechanischen Wirkungsgrad auf.
________________________________________
Kapitel 8: Vorteile von Elektromagneten
Einfacher Aufbau
Geringe Herstellungskosten
Schnelle Reaktionszeit
Einfache Ein-/Aus-Steuerung
Hohe Zuverlässigkeit
Kompakte Bauweise
Geringer Wartungsaufwand
Lange Lebensdauer
Einfache Integration in Automatisierungssysteme
Hohe Haltekraft im Verhältnis zur Größe
________________________________________
Kapitel 9: Nachteile von Elektromagneten
Keine Dauerbewegung möglich
Je größer der Hub, desto geringer die Kraft
Kontinuierliche Leistungsaufnahme und Wärmeentwicklung
Eignet sich für große Kräfte
Kurzer Hubweg
Verlust der Haltekraft bei Stromausfall (sofern keine Verriegelungskonstruktion vorliegt)
________________________________________
Kapitel 10: Vorteile von Elektromotoren
Unbegrenzte Bewegungsdauer
Hoher Wirkungsgrad
Hohe Drehmomentabgabe
Drehzahlregelung
Lange Lebensdauer
Hervorragend geeignet für Hochleistungsanwendungen
Umfassende Größenauswahl
Bewährte Technologie
Gute Automatisierungsfähigkeit
________________________________________
Kapitel 611: Nachteile von Elektromotoren
Höhere Kosten
Große Abmessungen
Verschleiß
Wartungspflichtige Lager
Kompliziertere Steuerkreise
Höherer Anschaffungspreis
Vibrationen und Geräusche

Kapitel 12: Wie unterscheidet sich die Lebensdauer von Elektromagneten und Elektromotoren?

Elektromagnete und Elektromotoren weisen unterschiedliche mechanische Strukturen auf und haben daher unterschiedliche Lebensdauern. Elektromagnete halten im Allgemeinen länger, da sie wenige oder gar keine beweglichen Teile haben, während bei Elektromotoren Verschleiß an Lagern, Bürsten (bei Bürstenmotoren) und anderen mechanischen Teilen auftritt. Warum halten Elektromagnete länger?

Elektromagnete sind relativ einfache Vorrichtungen, bestehend aus:

einer Kupferdrahtspule, einem Eisenkern, einem Gehäuse sowie optional einem Kolben und einer Rückstellfeder.

Da keine ständig rotierenden Komponenten vorhanden sind, tritt kaum mechanischer Verschleiß auf. Bei korrekter Auslegung und Betrieb innerhalb der Nennbetriebszyklen und Temperaturgrenzen sind die Hauptursachen für Ausfälle:

Durchschlag der Spulenisolierung
Überhitzung, Korrosion
Mechanische Ermüdung der Rückstellfeder (falls vorhanden)
Verschleiß des Stößels bei hohen Schaltzyklen

Industrielle Magnetventile sind beispielsweise oft für folgende Werte ausgelegt:

Modelle für Standardbeanspruchung: 500.000 bis 5.000.000 Schaltzyklen.
10 Millionen bis über 100 Millionen Schaltzyklen bei High-End-Konstruktionen mit optimierten Materialien und Schmierung.

Von anderen Herstellern betriebene Elektromagnete haben fast keine beweglichen Teile und sind auf eine Lebensdauer von mehr als 20 Jahren ausgelegt.

Wie sich Elektromotoren abnutzen

Elektromotoren verfügen über wesentlich mehr bewegliche Teile wie:

Rotor, Welle, Lager, Lüfter, Kupplungen, Dichtungen
Bürsten und Kommutator (bei bürstenbehafteten Gleichstrommotoren)

Diese Teile sind ständig Reibung, Vibrationen und Temperaturwechseln ausgesetzt, was ihre Lebensdauer nach und nach verkürzt.

Typische Ausfallursachen sind:

Lagerverschleiß (häufigstes Problem)
Isolationsdurchschlag
Unwucht des Rotors
Überhitzung
Verschmutzung durch Staub oder Feuchtigkeit
Bürstenverschleiß (nur bei Bürstenmotoren)

Industriemotoren werden im Dauerbetrieb eingesetzt, daher wird ihre Lebensdauer normalerweise in Betriebsstunden und nicht in Zyklen angegeben.

Typische Lebensdauern sind:

Kleine Gleichstrommotoren: 2.000–10.000 Stunden
Gleichstrommotoren mit Bürsten: 1.000–8.000 Stunden (Bürsten verschleißen)
Bürstenlose Gleichstrommotoren (BLDC): 20.000–50.000 Stunden
Wechselstrom-Induktionsmotoren: 30.000–60.000 Stunden oder mehr bei guter Wartung.
Wie lange hält das?

Bei intermittierender linearer Betätigung ist die praktische Lebensdauer von Elektromagneten in der Regel länger, da es weniger Teile gibt, die verschleißen können.

Für kontinuierliche Drehbewegungen sind Elektromotoren die geeignete Wahl. Sie erfordern während ihrer gesamten Lebensdauer regelmäßige Wartung (Lagerwechsel und bei bürstenbehafteten Motoren Bürstenwechsel).

Faktoren, die die Lebensdauer beeinflussen

Für Elektromagnete und Elektromotoren gelten dieselben Betriebsbedingungen:

Einschaltdauer (
Umgebungslufttemperatur
Spannungsstabilität
Betriebsstrom
Kühlleistung
Belastungsbedingungen
Staub- und Feuchtigkeitsbelastung
Vibrationen und Korrosion
Installation und Wartung

Die Einhaltung der vom Hersteller vorgegebenen Grenzwerte für diese Faktoren kann die Lebensdauer erheblich verlängern.

Elektromagnete und Elektromotoren unterscheiden sich in der Bauweise ihrer mechanischen Komponenten und weisen daher unterschiedliche Lebensdauern auf. Im Allgemeinen halten Elektromagnete tendenziell länger, da sie im Gegensatz zu Elektromotoren, die bewegliche Teile wie Bürsten und Lager enthalten, nur sehr wenige oder gar keine beweglichen Komponenten aufweisen. Warum halten Elektromagnete länger?

Elektromagnete sind relativ einfache Vorrichtungen, die aus folgenden Komponenten bestehen:

Kupferdrahtspule, Eisenkern, Gehäuse, optional Kolben und Rückstellfeder

Da keine beweglichen Teile vorhanden sind, unterliegen Elektromagnete nur minimalem mechanischem Verschleiß. Bei korrekter Auslegung und innerhalb der vom Hersteller festgelegten Betriebsparameter können die häufigsten Ausfallursachen folgende sein:

Vergleich der Lebensdauer

Merkmal Elektromagnete Elektromotoren
Typische Lebensdauer 5–20+ Jahre 5–15+ Jahre
Betriebszyklen 500.000 bis über 100 Millionen Zyklen (je nach Bauart) 10.000–60.000 Betriebsstunden (typische Industriemotoren)
Bewegliche Teile Nur optionaler Kolben Rotor, Welle, Lager, Lüfter
Mechanischer Verschleiß Sehr gering Mäßig
Wartung Minimal Regelmäßige Lagerschmierung und Inspektion
Hauptausfallursache Alterung der Spulenisolierung oder Überhitzung Lagerverschleiß, Alterung der Isolierung, Bürstenverschleiß (falls zutreffend)

Isolationsverschleiß der Spule
Überhitzung, Korrosion
Ermüdung der Rückstellfeder (falls vorhanden)
Verschleiß des Kolbens bei hohen Zyklusraten

Industriemagnete können beispielsweise wie folgt klassifiziert werden:

Geräte für Standardbetrieb: 500.000 – 5.000.000 Zyklen
10 Millionen – über 100 Millionen Zyklen bei fortschrittlichen Konstruktionen.

Von anderen Herstellern betriebene Elektromagnete weisen nur wenige bewegliche Teile auf und haben eine erwartete Lebensdauer von über 20 Jahren.

Verschleiß von Elektromotoren

Im Gegensatz zu Elektromagneten enthalten Elektromotoren viele bewegliche Komponenten, darunter:

Rotorwellenlager, Lüfter, Kupplungen, Dichtungen
Bürsten und Kommutator (nur bei bürstenbehafteten Gleichstrommotoren)

Diese Teile sind Reibung, Vibrationen und Temperaturwechseln ausgesetzt, was unweigerlich zu allmählichem Verschleiß führt.

Häufige Ausfallursachen sind:

Lagerverschleiß (die häufigste Ursache)
Isolationsverschleiß
Unwucht des Rotors
Übermäßige Erwärmung
Verschmutzung durch Staub oder Feuchtigkeit
Bürstenverschleiß (nur bei gebürsteten Gleichstrommotoren)

Industriemotoren laufen im Dauerbetrieb und werden daher in der Regel anhand der Betriebsstunden bewertet.

Typische Lebensdauern:

Kleine Gleichstrommotoren: 2.000 – 10.000 Stunden
Gleichstrommotoren mit Bürsten: 1.000–8.000 Stunden (die Bürsten nutzen sich ab)
Bürstenlose Gleichstrommotoren (BLDC): 20.000–50.000 Stunden
Wechselstrom-Induktionsmotoren: 30.000–60.000+ Stunden, je nach Wartung.
Wie lange hält das?

Die praktische Lebensdauer von Elektromagneten ist bei intermittierender Linearbewegung länger, da weniger Teile dem Verschleiß ausgesetzt sind.

Kontinuierliche Drehbewegungen werden hingegen besser von Elektromotoren bewältigt, die jedoch regelmäßige Wartung erfordern (Austausch von Lagern und Bürsten bei bürstenbehafteten Motoren).

Faktoren, die die Lebensdauer beeinflussen

Betriebsparameter, die Elektromagnete und Elektromotoren beeinflussen, sind:

Einschaltdauer (
Umgebungstemperatur
Spannungsstabilität
Betriebsstrom (Laststrom)
Kühlleistung
Belastungsbedingungen
Staub- und Feuchtigkeitsbelastung
Vibrationen und Korrosion
Installation und Wartung

Die Einhaltung der Herstellerempfehlungen hinsichtlich dieser Faktoren kann die Lebensdauer beider Geräte erheblich verlängern.

Kapitel 13: Elektromagnet oder Elektromotor: Welche Wahl ist die richtige?
Die Wahl des geeigneten Geräts hängt von der gewünschten Bewegung, Kraft, Geschwindigkeit und den Betriebsbedingungen ab.
Wann sollte man sich für einen Elektromagneten entscheiden:
Es muss eine lineare Bewegung stattfinden.
Eine sofortige Ein-/Ausschaltung ist erforderlich.
Das Objekt muss gegriffen oder freigegeben werden.
Der Platz ist begrenzt.
Der Wartungsaufwand sollte minimal sein.
Der Preis ist der entscheidende Faktor.
Typische Beispiele sind:
Magnetventile *
Türschlösser
Verkaufsautomaten
Medizinische Instrumente.
Sortiermaschinen

Wann sollte man einen Elektromotor wählen:
Eine kontinuierliche Drehbewegung ist erforderlich.
Er muss mit hoher Drehzahl arbeiten.
Es muss mechanische Leistung übertragen werden.
Das Drehmoment ist hoch.
Es werden lange Betriebszyklen erwartet.
Typische Beispiele sind:
Ventilatoren Pumpen
Fördersysteme
Robotik
Elektrofahrzeuge
Industriemaschinen

Checkliste für die Projektauswahl
Bevor Sie sich für einen Elektromagneten oder einen Elektromotor entscheiden, beantworten Sie bitte die folgenden Fragen:
✔ Ist eine lineare oder eine Drehbewegung erforderlich?
✔ Welche Kraft oder welches Drehmoment wird benötigt?
✔ Wie lange läuft das Gerät nach einer Aufladung?
✔ Von welcher Quelle stammt die Versorgungsspannung (Gleich- oder Wechselstrom)?
Wünschen Sie eine Drehzahlregelung?
✔ Wie hoch ist der zulässige Temperaturanstieg?
✔ Welcher Einschaltdauer (10 %, 25 %, 50 % oder 100 %) muss das Gerät standhalten?
Welchen Umgebungsbedingungen (Staub, Feuchtigkeit, Vibrationen) wird das Gerät ausgesetzt sein?
✔ Wie viel Platz steht für die Installation zur Verfügung?
✔ Wie hoch ist das Budget für das Projekt?
Die richtige Auswahl der Ausrüstung bereits in der Planungsphase senkt die Wartungskosten, verbessert den Wirkungsgrad des Systems und verlängert die Lebensdauer der Ausrüstung.

Kapitel 14: Elektromagnete und Elektromotoren – Zukünftige Trends
Beide Technologien werden dank Fortschritten in den Bereichen Werkstoffe, Elektronik und Fertigung ständig weiterentwickelt.
Zu den jüngsten Entwicklungen zählen:
Bürstenlose Motoren mit hohem Wirkungsgrad
Intelligente Elektromagnete mit integrierten Sensoren
Motorsteuerungssysteme auf Basis künstlicher Intelligenz
Seltenerdfreie Permanentmagnete
Miniaturisierte Aktuatoren für medizinische Geräte
Hochgeschwindigkeits-Industrieautomation
Elektromagnetische Lösungen für Energieeffizienz
Vorausschauende Instandhaltung und Integration in Industrie 4.0
Da Fabriken immer intelligenter und vernetzter werden, bleiben Elektromagnete und Elektromotoren unverzichtbare Elemente der industriellen Automatisierung.

Kapitel 15: FAQ: Häufig gestellte Fragen
1. Was ist der Unterschied zwischen einem Elektromotor und einem Elektromagneten?
Ein Elektromagnet ist ein Gerät, das ein steuerbares Magnetfeld erzeugt, um einen Gegenstand anzuziehen oder zu halten. Ein Elektromotor ist ein Gerät, das elektrische Energie in eine kontinuierliche Drehbewegung der Welle umwandelt.
2. Kann ich einen Elektromotor durch einen Elektromagneten ersetzen?
Nein. Ein Elektromagnet erzeugt eine lineare Magnetkraft, ein Elektromotor erzeugt eine kontinuierliche Drehbewegung.
3. Welche Vorrichtung verbraucht mehr Strom?
Elektromotoren verbrauchen in der Regel mehr Strom, da sie eine kontinuierliche mechanische Bewegung erzeugen. Elektromagnete benötigen normalerweise nur dann Strom, wenn sie unter Spannung stehen (auch wenn es Ausführungen für Dauerbetrieb mit erheblichem Stromverbrauch gibt).
4. Sind Elektromagnete zuverlässig?
Elektromagnete sind äußerst zuverlässig und benötigen nur sehr wenig Wartung, da sie aus wenigen beweglichen Teilen bestehen.
5. Was eignet sich besser für die industrielle Automatisierung?
Das hängt von der Anwendung ab. Elektromagnete sind ideal zum Schalten, Verriegeln und Betätigen. Elektromotoren eignen sich hervorragend zum Antrieb von rotierenden Maschinen.
6. Können Elektromagnete dauerhaft mit Strom versorgt werden?
Ja, sofern sie für einen Einschaltgrad von 100 % ausgelegt sind und über eine gute Wärmeableitung verfügen.
7. In welchen Branchen kommen Elektromagnete und Elektromotoren zum Einsatz?
Beide Technologien werden häufig gemeinsam in der Automobilindustrie, der Robotik, der Verpackungsindustrie, bei medizinischen Geräten, in der Fabrikautomation, der Luft- und Raumfahrt, der Logistik und der Fertigung eingesetzt.
8. Wie wähle ich die richtige Lösung für mein Projekt aus?
Zunächst sollten Sie die erforderliche Bewegung (linear oder rotierend), die Kraft oder das Drehmoment, den Einschaltdauer, die Stromversorgung, die Betriebsumgebung und den verfügbaren Einbauraum definieren. Diese Faktoren bestimmen, ob Sie sich für einen Elektromagneten oder einen Elektromotor entscheiden sollten.

Kapitel 16: Fazit
Auch wenn Elektromagnete und Elektromotoren auf elektromagnetischen Prinzipien basieren, sind sie für sehr unterschiedliche Zwecke konzipiert. Elektromagnete erzeugen ein steuerbares Magnetfeld für lineare Bewegungen, zum Halten oder Schalten. Elektromagnete eignen sich perfekt für Magnetventile, Ventile, Verriegelungen und Automatisierungssysteme. Elektromotoren wandeln elektrische Energie in eine kontinuierliche Drehbewegung der Welle um. Sie werden zum Antrieb von Industriemaschinen, Fördersystemen, Elektrofahrzeugen und Haushaltsgeräten eingesetzt.
Ihre Wahl zwischen Elektromagneten und Elektromotoren hängt letztendlich von den Anforderungen an die Bewegung in Ihrer Anwendung ab.

{{medias[229218].title}}

{{medias[229218].description}}

{{medias[229219].title}}

{{medias[229219].description}}

{{medias[229220].title}}

{{medias[229220].description}}

{{medias[229221].title}}

{{medias[229221].description}}
