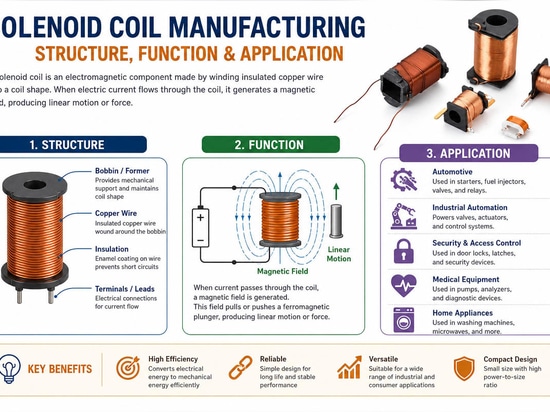

Herstellung von Magnetspulen – Erläuterung: Aufbau, Funktion und Anwendung
{{{sourceTextContent.subTitle}}}
Einführung in die Herstellung von Magnetspulen
{{{sourceTextContent.description}}}
Magnetspulen sind wichtige elektromagnetische Komponenten, die häufig in der industriellen Automatisierung, der Automobilindustrie, bei medizinischen Geräten, elektronischen Schlössern und Produkten zur Fluidsteuerung zum Einsatz kommen. Die kontrollierte Umwandlung elektrischer Energie in lineare mechanische Bewegung wird durch die professionelle Fertigung von Magnetspulen ermöglicht.
Eine hochwertige Magnetspule erfordert einen professionellen ingenieurtechnischen Ansatz hinsichtlich der Drahtauswahl, der Wicklungstechnik, der Isolierbeschichtung, der Gestaltung des Magnetkreises, des Wärmemanagements und der Zuverlässigkeitsprüfungen. Die Kenntnis der Konstruktionsprinzipien, des Herstellungsprozesses, der Materialien und der Anwendungsbereiche von Magnetspulen kann Ihnen dabei helfen, die richtige Lösung für Ihre Produkte zu finden.
Dieser Leitfaden behandelt die Grundlagen der Herstellung von Magnetspulen, deren Funktionsweise, die verwendeten Materialarten, die Auswahl der geeigneten Spulengröße sowie die Anwendungsbereiche in der modernen Industrie.
Kapitel 1: Was ist eine Magnetspule?
Eine Magnetspule ist ein elektromagnetisches Bauteil, das elektrische Energie in lineare mechanische Bewegung umwandelt. Eine Magnetspule besteht aus isoliertem Kupferdraht, der um eine Spule oder einen Magnetkern gewickelt ist. Wenn elektrischer Strom durch die Wicklung fließt, entsteht ein elektromagnetisches Feld.
Ein in der Spule angeordneter ferromagnetischer Kolben wird durch dieses elektromagnetische Feld angezogen oder abgestoßen und erzeugt so eine lineare Bewegung. Die Bewegung der Magnetspule wird zur Steuerung folgender Komponenten genutzt:
Magnetventile
Magnetverschlüsse
Stellantriebe für industrielle Anwendungen
Relais und Schalter
Bremsen und Kupplungen
Automatisierungsmaschinen
Das Grundprinzip der Funktionsweise einer Magnetspule lautet:
Elektrische Energie -> Magnetfeld -> mechanische Bewegung
Bei der professionellen Herstellung von Magnetspulen sind die Optimierung der Magnetkraft, der Stromverbrauch, der Betriebstemperatur und der Lebensdauer die entscheidenden Faktoren für die jeweilige Anwendung.
Kapitel 2: Woraus bestehen Magnetspulen?
Eine Magnetspule besteht aus mehreren wichtigen Materialien. Die Materialauswahl für jede Phase der Magnetspulenherstellung beeinflusst die Leistung und den Wirkungsgrad des Produkts.
1. Kupferdraht 2.
Kupferdraht ist aufgrund seiner hohen elektrischen Leitfähigkeit und seiner thermischen Eigenschaften das am häufigsten verwendete leitfähige Material.
Vorteile:
Geringer elektrischer spezifischer Widerstand
Hohe elektrische Leitfähigkeit
Hohe Hitzebeständigkeit
Lange Lebensdauer
In einigen Fällen kann Aluminiumdraht verwendet werden, um Gewicht oder Kosten zu reduzieren.
2. Isolierbeschichtung
Kupferdraht sollte mit einer Isolierbeschichtung versehen werden, um Kurzschlüsse in der Wicklung zu vermeiden.
Als Isoliermaterialien kommen in Frage:
Lack
Polyurethanlack
Hitzebeständige Isolierungen
Die Isolationsklasse muss mit der Betriebstemperatur der Anwendung kompatibel sein.
3. Spule
Die Spulengeometrie wird durch das Aufwickeln des Drahtes auf die Spule beibehalten.
Gängige Spulenkörpermaterialien:
Nylon- und PBT-Kunststoffe
Phenolharz
Thermoplaste mit hoher Hitzebeständigkeit
Der Spulenkörper sollte folgende Eigenschaften aufweisen:
Mechanische Eigenschaften
Elektrische Isolierung
Thermische Stabilität
4. Kolben und Magnetkern
Der Magnetkern eines Magnetventils besteht aus:
Weicheisen
Kohlenstoffarmer Stahl
Magnetischer Edelstahl
Diese Materialien weisen eine hohe magnetische Permeabilität auf und erzeugen daher eine starke elektromagnetische Kraft.
5. Schutzverpackungsmaterialien
Magnetspulen können für industrielle Anwendungen eingesetzt werden:
Epoxidharz
Kunststoff-Umspritzung
Metallverpackung
Diese Materialien schützen die Spule vor:
Feuchtigkeit
Staub
Vibrationen
Mechanischen Stößen

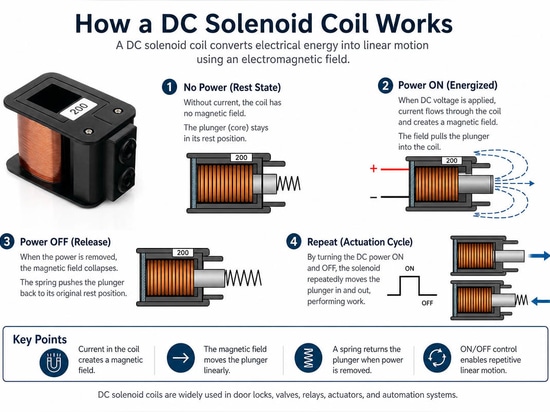

Kapitel 3: Wie funktioniert eine Gleichstrom-Magnetspule?
Eine Gleichstrom-Magnetspule arbeitet nach dem Prinzip der elektromagnetischen Induktion.
Wenn Gleichspannung angelegt wird:
Fließt elektrischer Strom durch die Wicklung der Spule.
Dadurch entsteht ein elektromagnetisches Feld um die Spule herum.
Der Metallkolben wird vom elektromagnetischen Feld angezogen.
Der Kolben bewegt sich linear und verrichtet mechanische Arbeit.
Wenn die Stromquelle abgeschaltet wird:
Das elektromagnetische Feld verschwindet.
Der Kolben bewegt sich mithilfe einer Rückstellfeder zurück.
Das System kehrt in den vorherigen Zustand zurück.
Die Magnetkraft hängt von mehreren Faktoren ab.
Anzahl der Windungen der Spule (N)
Stromstärke (I)
Material des Magnetkreises
Luftspaltweite
Spulengröße
KAPITEL 4: MATERIALAUSWAHL FÜR DIE HERSTELLUNG VON MAGNETSPULEN
Die Auswahl des geeigneten Materials ist einer der wichtigsten Schritte bei der Herstellung von Magnetspulen.
Auswahl von Kupferdraht
Ingenieure sollten Folgendes berücksichtigen:
Drahtwiderstand
Drahtdurchmesser
Strombelastbarkeit
Temperaturbeständigkeit
Dicker Draht:
Geringer Widerstand
Hohe Strombelastbarkeit
Verbesserte Wärmeableitung
Dünner Draht.
Hohe Windungszahl möglich
Möglichkeit einer höheren Magnetkraft
Hoher Widerstand
Auswahl der Kernmaterialien
Ein guter Magnetkern verbessert:
Magnetischen Wirkungsgrad
Zugkraft
Reaktionszeit
Weichmagnetische Werkstoffe werden aufgrund ihrer schnellen Magnetisierung und der fehlenden Remanenz nach dem Ausschalten der Stromversorgung ausgewählt.
Konstruktionswerkstoffe
Umgebungsbedingungen: Hersteller können folgende Werkstoffe verwenden:
Technische Kunststoffe.
Edelstahl
Kohlenstoffstahl
Aluminiumlegierung
Das Gehäuse schützt die inneren Komponenten und verbessert die mechanische Zuverlässigkeit.

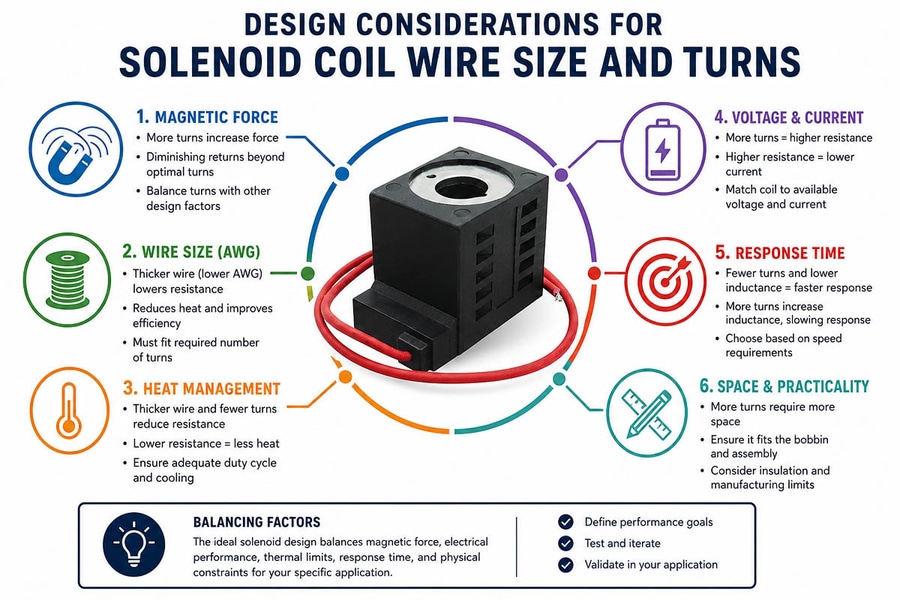

Kapitel 5: Konstruktionsaspekte – Drahtstärke und Windungszahl
Bei der Auslegung einer Spule geht es darum, die Kraftabgabe, die Leistungsaufnahme und den Kühlbedarf in Einklang zu bringen. Der Spulenwiderstand, der Strom und die Amperewindungen hängen von der Windungszahl und dem Drahtquerschnitt ab. Das Beispiel für die Auslegungsanalyse lautet wie folgt:
• Dünner Draht (z. B. AWG 30) und viele Windungen = hoher Widerstand und geringer Strom. Die Spule erwärmt sich nicht, aber die erzeugte Magnetkraft reicht für praktische Anwendungen möglicherweise nicht aus. • Ein mittelstarker Draht (z. B. AWG 23) ist hinsichtlich des Gleichgewichts zwischen Kraft und Kühlung optimal. Diese Option gewährleistet eine angemessene Amperewindungszahl und verhindert eine übermäßige Erwärmung. • Dicker Draht (z. B. AWG 20) mit wenigen Windungen erzeugt die größte Menge an magnetischer Energie und Kraft. Allerdings können die I²R-Verluste sehr hoch sein (über 1,2 kW), weshalb eine solche Konstruktion nur in Anwendungen mit aktiver Kühlung einsetzbar ist.
Die in der Spule gespeicherte magnetische Energie hängt stärker von der Kraft als von der Induktivität selbst ab. Eine Spule mit großer Induktivität und geringem Strom kann eine geringere Kraft erzeugen als eine Spule mit geringer Induktivität und hohem Strom.
Die Auswahl der richtigen Größe der Magnetspule ist ein Kompromiss zwischen elektromagnetischer Leistung, mechanischen Anforderungen und thermischen Grenzen.
Wichtige Konstruktionsparameter sind:
1. Spannung und Stromstärke
Die Spule sollte auf die Stromquelle abgestimmt sein:
DC 5 V, DC 12 V, DC 24 V, DC 48 V, AC 110 V, AC 220 V
Die Wahl der Spannung wirkt sich aus auf:
Stromaufnahme
Erwärmung der Spule
Magnetfeld
2. Hublänge
Die Strecke, die sich der Kolben bewegt, wird als „Hub“ bezeichnet.
Zu beachten:
Kurzer Hub: mehr Kraft
Langer Hub: eine größere Spule ist erforderlich
3. Erforderliche Kraft
Die benötigte Kraft hängt ab von:
Spulengröße
Auslegung des Magnetkreises
Drahtdurchmesser
4. Einschaltdauer
Die Einschaltdauer ist der Zeitraum, in dem die Spule mit Strom versorgt wird.
Beispiele:
Intermittierender Betrieb
Einschaltdauer 25 %
Dauerbetrieb: 100 %
5. Betriebsumgebung
Ingenieure sollten Folgendes berücksichtigen:
Luftfeuchtigkeit
Temperatur
Staubschutz
Schwingungsdämpfung
Wasserdichtigkeitsstandards
Kapitel 6: Fertigungsprozesse – Spulenaufbau und präzises Wickeln
Der Produktionsprozess beginnt mit dem Aufwickeln des Magnetdrahts auf eine Spule oder einen Dorn. Die Wickelgenauigkeit sorgt für gleichmäßige Abstände und eine gleichmäßige Spannung der Wicklungen, beides Voraussetzungen für das vorhersehbare elektromagnetische Verhalten des Produkts. Der Draht wird von automatisierten Wickelmaschinen zu kompakten Lagen gewickelt. So passen mehr Drahtwindungen in den vorgesehenen Wickelraum.
Die Wicklung der Standardspule wird auf einer zuvor hergestellten Kunststoffspule befestigt. Die Drahtenden werden über in die Spulenflansche eingegossene Buchsen an den Anschlussstiften oder Klemmen befestigt. In jüngster Zeit sind Stiftgehäuse-Konstruktionen aufgetaucht, die in das Spulengehäuse integriert sind, um den Fertigungsprozess zu vereinfachen und die Anfälligkeit durch das Einführen der Anschlussstifte zu verringern.

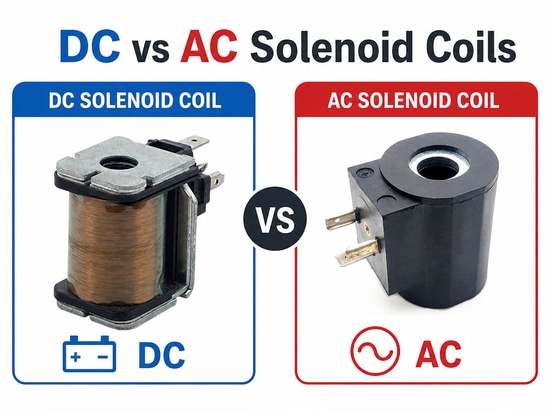

Kapitel 7: Gleichstrom- versus Wechselstrom-Magnetspulen
Bei der Herstellung von Magnetspulen ist es entscheidend, die Unterschiede zwischen Gleichstrom- und Wechselstrom-Magnetspulen zu kennen.
Gleichstrom-Magnetspulen
Vorteile:
Geräuscharmer Betrieb
Konstante Magnetkraft
Einfacher Aufbau
Präzise Steuerung
Anwendungen:
Batteriebetriebene Geräte
Industrielle Automatisierung
Medizinische Geräte
Elektronische Schlösser
Wechselstrom-Magnetspulen
Vorteile:
Schnelle Ansprechzeit
Ideal für Hochgeschwindigkeitsschaltungen
Hohe Zugkraft
Wechselstrom-Magnetspulen erfordern in der Regel einen laminierten Magnetkern und Abschirmringe, um Vibrationen und Geräusche zu reduzieren.
Vergleich von Gleichstrom- und Wechselstrom-Magnetspulen
Merkmal Gleichstromspule Wechselstromspule Geräuschentwicklung Geringer Höher Ansprechverhalten Stabil Schneller Steuerung Anwendung Vibration Mäßig Hervorragend Gering Höher Präzisionssysteme Industrielle Schaltanlagen
Kapitel 8: Widerstand von Magnetspulen und dessen Zusammenhang mit der Temperatur
Die Temperaturregelung ist ein wesentlicher Bestandteil des Herstellungsprozesses von Magnetspulen.
Mit steigender Temperatur der Spule nimmt der Kupferwiderstand zu.
Dieser Zusammenhang lässt sich durch folgende Formel darstellen:
R(T) = R_{0} [1 + \alpha (T - T_{0})]
Dabei gilt:
R_T: Widerstand bei Betriebstemperatur R₀: Widerstand bei Referenztemperatur α: Temperaturkoeffizient von Kupfer T: Betriebstemperatur
Die Wärmeentwicklung beträgt:
P = I² R
Ein Anstieg des Widerstands bedeutet:
Geringerer Strom
Geringere magnetische Zugkraft
Energieverlust
Daher optimieren professionelle Hersteller von Magnetspulen:
den Durchmesser des Kupferdrahts
die Wicklungsdichte
das Wärmeableitungsdesign
den Arbeitszyklus
Kapitel 9: Anwendungen von Magnetspulen
Magnetspulen finden aufgrund ihrer kompakten Bauweise und ihres zuverlässigen Betriebs in vielen Branchen breite Anwendung.
1. Anwendungen bei elektronischen Schlössern
Beispiele:
Smart-Locks
Tresore
Verkaufsautomaten
Zutrittskontrollsysteme
2. Anwendungen in der Automobilindustrie
Wo werden Magnetspulen eingesetzt?
Getriebesystem.
Kraftstoffeinspritzsystem
Motorsysteme
Ventilbetätigungssysteme
3. Medizinische Geräte
Zu den Anwendungsbereichen gehören:
Medizinische Ventile
Pumpensysteme
Laborautomatisierung
Gasregelanlagen
4. Eisenbahnwesen
Anwendungsbereiche:
Türsteuerung
Bremsen
Signalanlagen
5. Industrielle Automatisierung
Typische Anwendungsbereiche sind:
Pneumatikventile
Hydrauliksysteme
Robotik
Automatisierung von Fertigungsstraßen

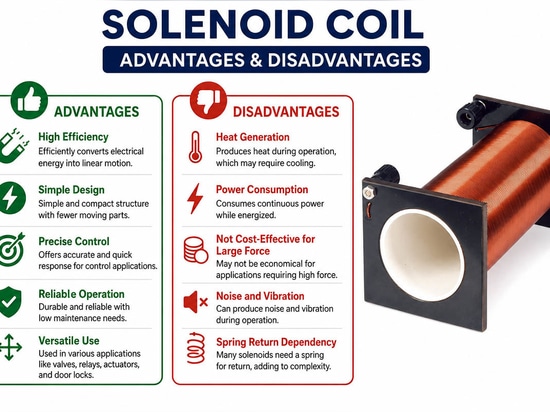

Kapitel 10: Vor- und Nachteile von Magnetspulen
Die Magnetspule ist ein Elektromagnet, der elektrische Energie in lineare oder rotierende Bewegung umwandelt. Aus diesem Grund werden sie in großem Umfang in Anlasser von Kraftfahrzeugen, Industrieventilen, Schlössern und anderen Anwendungen eingesetzt. Die Magnetspule weist einige einzigartige Stärken und Einschränkungen auf.
Vorteile:
Der wichtigste Vorteil ist die ferngesteuerte und sofortige Betätigung. Konkret ist es möglich, eine Magnetspule durch das Senden von Signalen mit geringer Leistung ferngesteuert und sofort zu aktivieren – was unter dem Gesichtspunkt der Sicherheit und Automatisierung von entscheidender Bedeutung ist. Sie verfügt über wenige bewegliche Teile, was sie sehr zuverlässig und langlebig macht, sofern sie gemäß ihren Nennwerten betrieben wird. Bei Verriegelungsmagneten ist die Haltekraft extrem hoch. Ist ein Permanentmagnet vorhanden, wird keine Energie benötigt, um die Position der Verriegelung aufrechtzuerhalten, was Energie spart.
Zudem sind sie kostengünstig, da die Herstellung von Magnetventilen deutlich weniger Geld kostet als die von komplizierten Motor-Getriebe-Kombinationen. Ein weiterer Vorteil von Magnetventilen ist ihre einfache Ansteuerung. Das Gleichstrom-Magnetventil erfordert lediglich das Anlegen bzw. Entfernen einer bestimmten Spannung. Nicht zuletzt arbeiten sie geräuschlos und ohne Flüssigkeiten, was in Reinraumanwendungen oder in Krankenhäusern von entscheidender Bedeutung ist.
Einschränkungen
Die größte Einschränkung ist jedoch der hohe Stromverbrauch und die Wärmeentwicklung. Die Spule hat einen sehr geringen Gleichstromwiderstand; daher ist der Einschaltstrom sehr hoch. Dies führt zu einer schnellen Erwärmung (I²R-Verluste), was zum Durchbrennen der Spule führen kann, wenn der Arbeitszyklus nicht ordnungsgemäß geregelt wird. Die meisten Magnetventile sind ausschließlich für den intermittierenden Betrieb ausgelegt.
Zudem ist der Hub extrem kurz – nur wenige Millimeter –, was den Einsatz in Anwendungen einschränkt, die einen langen Hub erfordern. Darüber hinaus nimmt die Kraft exponentiell ab, je größer der Abstand zwischen Pol und Kern ist. Die anfängliche Magnetkraft ist relativ gering und erreicht erst dann ihr Maximum, wenn sich der Kolben in seiner Endposition befindet. Daher dauert es eine gewisse Zeit, bis der erforderliche Wert erreicht ist („sanfter“ Anlauf).
Zudem neigt es zu Restmagnetisierung, was das Lösen des Kolbens erschwert. Magnetspulen reagieren empfindlich auf Spannungsschwankungen; sinkt die Spannung, wird das Magnetfeld zu schwach, um die Betätigung auszulösen. Schließlich führt der konstante Hochgeschwindigkeitsbetrieb zu mechanischem Verschleiß des Kolbens und seiner Kontakte.
Kapitel 11, FAQs – Magnetspulen
F1: Warum erwärmt sich eine Magnetspule?
Die Magnetspule erwärmt sich. Dies wird durch den Widerstandsverlust (I²R) und die Umwandlung von elektrischer in Wärmeenergie verursacht. Eine geeignete Auslegung und Kühlung sind erforderlich.
F2: Kann ich ein Magnetventil ohne Kern verwenden?
Ja, aber die Magnetkraft ist deutlich geringer. Die meisten industriellen Magnetventile benötigen einen ferromagnetischen Kern.
F3: Wie kann ich die Kraft eines Magnetventils erhöhen?
Die Kraft lässt sich erhöhen durch:
Erhöhung der Windungszahl
Erhöhung der Stromstärke
Verbesserung der Magnetwerkstoffe
Verringerung der Luftspalte
Frage 4: Wie hoch ist die Lebensdauer einer Magnetspule?
Eine ordnungsgemäß ausgelegte industrielle Magnetspule kann je nach Einsatzbedingungen Hunderte oder Millionen von Zyklen durchlaufen.
Frage 5: Ist es möglich, Magnetspulen zu reparieren?
Die meisten industriellen Magnetspulen, die hermetisch versiegelt sind, werden ausgetauscht und nicht repariert.
Kapitel 10: Fazit – So wählen Sie den besten Hersteller für Magnetspulen aus
Eine Magnetspule ist ein elektromagnetisches Bauteil, das elektrische Steuersignale in mechanische Bewegung umwandelt.
Der Herstellungsprozess von Magnetspulen erfordert Fachwissen in den folgenden Bereichen:
Wicklungstechnik
Materialauswahl
Auslegung von Magnetkreisen
Temperaturregelung
Zuverlässigkeitsprüfung
Original Equipment Manufacturing (OEM)
Magnetspulen gewährleisten eine zuverlässige, präzise und effiziente Bewegungssteuerung in verschiedenen Anwendungsbereichen, von Automobilsystemen über die industrielle Automatisierung bis hin zu medizinischen Geräten.
Wenn Sie sich für einen erfahrenen Hersteller von Magnetspulen entscheiden, profitieren Sie von besserer Leistung, langer Lebensdauer und der optimalsten Lösung für Ihre Anwendungsanforderungen.
Ein professioneller OEM-Partner kann Ihnen die Komplettlösung anbieten – von der Prototypenentwicklung über die technische Validierung und die Werkzeugkonstruktion bis hin zur Serienfertigung und Qualitätsprüfung.
