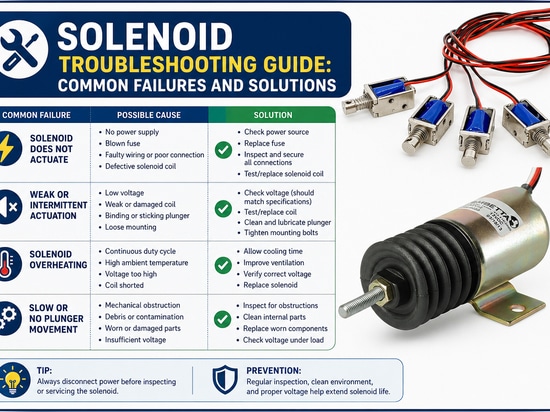

Leitfaden zur Fehlerbehebung bei Magnetventilen: Häufige Fehler und Lösungen

Einleitung: Die Bedeutung der Fehlerbehebung bei Magnetventilen
Magnetventile sind eine Klasse elektromagnetischer Aktuatoren, die in der industriellen Automatisierung, in Fahrzeugen, in der Medizintechnik, in Druck- und Ventilanlagen, in Sicherheitsausrüstung sowie in intelligenten Steuerungssystemen zum Einsatz kommen.
Sie sorgen für zuverlässige lineare oder rotatorische Bewegungen des Aktuators, indem sie elektrische Energie in mechanische Bewegung umwandeln.
Magnetventile sind auf effizienten Betrieb ausgelegt, doch manchmal treten Probleme auf, die auf die falsche Auswahl des Magnetventils, eine fehlerhafte Installation sowie elektrische, mechanische oder umgebungsbedingte Probleme zurückzuführen sind.
Ein gründliches Verfahren zur Fehlerbehebung bei Magnetventilen ermöglicht es, die Ursache des Problems zu ermitteln und den Normalbetrieb wiederherzustellen, während Ausfallzeiten minimiert werden.
Der folgende Leitfaden beschreibt die häufigsten Problemarten, ihre Ursachen und Lösungen.

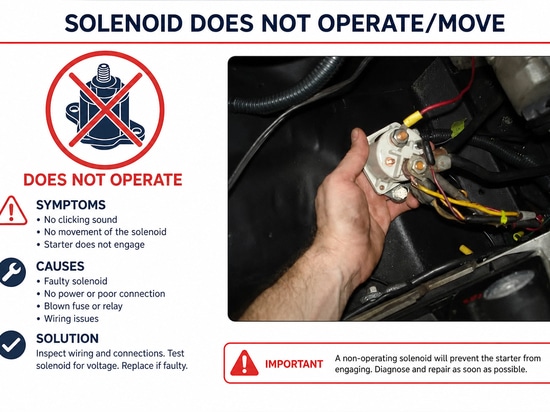

Kapitel 1: Das Magnetventil funktioniert nicht/bewegt sich nicht
Problemstellung
Das Magnetventil empfängt das Steuersignal, aber der Kolben, der Anker oder der Stellantrieb bewegt sich nicht.
Dies ist eines der häufigsten Probleme bei der Fehlerbehebung an Magnetventilen.

Mögliche Ursachen
1.1. Fehlende Stromversorgung
Das Magnetventil benötigt eine bestimmte Spannung und Stromstärke, um ein Magnetfeld zu erzeugen.
Mögliche Gründe für die Fehlfunktion:
Ausfall der Stromversorgung
Falsche Spannungsanschlüsse
Lose Kabel
Beschädigte Verbindung
Kabelbruch

1.2. Falsche Spannung
Jedes Magnetventil hat eine festgelegte Nennspannung.
Beispiele für die Nennspannung von Magnetventilen:
12-V-Gleichstrom-Magnetventil
24-V-Gleichstrom-Magnetventil
48-V-Gleichstrom-Magnetventil
Eine falsche Spannung führt zu folgenden Folgen:
Die Magnetkraft ist unzureichend.
Überhitzung
Beschädigung der Spule.

1.3. Defekte Spule
Die Magnetspule des Magnetventils kann aus folgenden Gründen ausfallen:
Überspannung
Zu hoher Einschaltanteil
Hohe Temperatur
Mangelnde Isolierung

Kapitel 2: Schritte zur Fehlerbehebung
Überprüfen Sie die Spannung der Stromversorgung mit einem Multimeter.
Überprüfen Sie die an das Magnetventil angelegte Spannung gemäß dessen technischen Daten.
Prüfen Sie den Widerstand der Spule.
Überprüfen Sie die Kabelverbindungen.
Testen Sie das Magnetventil mit einer Stromquelle, von der bekannt ist, dass sie einwandfrei funktioniert.
_
Lösungen
Kabelverbindungen – reparieren
Spule austauschen
Das Modell mit der richtigen Spannung wählen
Stabilität der Stromversorgung verbessern

2.1. Magnet mit geringer Zugkraft
Problemstellung
Das Magnetventil funktioniert, kann jedoch keine ausreichende Kraft aufbringen, um die Last zu bewegen.
Im industriellen Einsatz kann die mangelnde Kraft zu folgenden Problemen führen:
Ventilausfall
Mechanische Probleme bei der Positionierung
Gerätefehlfunktionen

Mögliche Ursachen
2.2. Niedrige Spannung
Eine niedrige Spannung bedeutet ein schwaches Magnetfeld.
Beispiel: „
Wenn das 24-V-Magnetventil mit 18 V versorgt wird, erzeugt es keine ausreichende Zugkraft.“

2.3 Falscher Hubweg
Eine Vergrößerung des Luftspalts verringert die Kraft des Magnetventils.
Bei vergrößertem Hub ist Folgendes erforderlich:
Erhöhte Leistung der Spule
Optimierung der magnetischen Auslegung

2.4 Hohe mechanische Belastung
Die mechanische Belastung kann die Belastbarkeit des Magnetventils überschreiten.
Überprüfung:
Erforderliche Zugkraft
Rückfederung

2.5 Probleme mit den Magnetkernen
Mögliche Ursachen:
Falsches Material
Beschädigung des Kolbens
Verschmutzung des Rohrs
Zu großer Luftspalt

Lösungen
Spannung prüfen.
Mechanische Belastung reduzieren
Magnet mit höherer Kraft verwenden
Hubweg optimieren
Reinigung der inneren Bauteile

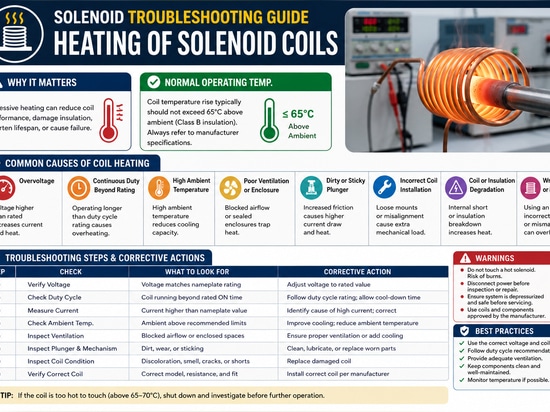

Kapitel 3: Leitfaden zur Fehlerbehebung bei Magnetventilen – Erwärmung der Magnetspulen
Problemstellung
Das Magnetventil erwärmt sich im Betrieb.
Eine gewisse Erwärmung ist zulässig, jedoch verkürzt eine Überhitzung die Lebensdauer und beschädigt die Spule.

Mögliche Ursachen
3.1. Falscher Einschaltzyklus
Ein Magnet, der für den intermittierenden Betrieb ausgelegt ist, darf nicht im Dauerbetrieb eingesetzt werden.
Beispiel:
Ein Magnet mit einem Einschaltverhältnis von 10 %, der mit 100 % Einschaltdauer betrieben wird, kann zu einer Überhitzung führen.

3.2. Betrieb des Magneten mit einer Spannung, die die vorgeschriebene Spannung überschreitet
Je höher die Spannung, desto höher ist der Strom und desto höher ist die erzeugte Temperatur.

3.3. Schlechte Wärmeableitung
Gründe:
Enger Einbauraum
Hohe Umgebungstemperaturen
Schlechte Belüftung

3.4. Fehlerhafte Spulenkonstruktion
Mögliche Fertigungsprobleme:
Falscher Drahtquerschnitt
Falsche Windungszahl
Mangelhafte Isolierung

Lösungen
Arbeitszyklus prüfen
Magnet für Dauerbetrieb
Wärmeableitung verbessern
Die richtige Spule auswählen

Kapitel 4: Magnet erzeugt ungewöhnliche Klick-, Summ- oder Vibrationsgeräusche
Problembeschreibung
Das Magnet erzeugt während des Betriebs ungewöhnliche Geräusche oder Vibrationen.

Mögliche Ursachen
4.1. Mechanische Ursache
Bei schnellen Bewegungen kann ein Klickgeräusch auftreten, wenn sich der Kolben der Endposition nähert.

4.2. Lose Befestigung
Probleme:
Lose Befestigungsschrauben
Falsche mechanische Montage
Vibrationen des Gehäuses

4.3. Magnetische Schwingungen bei Wechselstrom-Magnetventilen
Wechselstrom-Magnetventile können aus folgenden Gründen Geräusche verursachen:
Magnetische Schwingungen
Mangelhafte Qualität des Abschirmrings

4.4. Verschmutzte bewegliche Teile
Staub, Öl oder andere Fremdkörper können die Bewegung des Magnetventils beeinträchtigen.

Lösungen
Mechanische Montage überprüfen
Dämpfungssystem einbauen
Bewegliche Teile reinigen
Spannungsstabilität verbessern
_
4.5. Magnetkolben bewegt sich langsam oder klemmt
Problemstellung
Das Magnetventil funktioniert, aber der Kolben bewegt sich langsam, ungewöhnlich oder klemmt vollständig.

Mögliche Ursachen
1. Fremdkörper im Magnet
Häufige Fremdkörper sind:
Staub
Metallpartikel
Ölfilm

2. Zu hohe Reibung
Ursachen:
Schlechte Oberflächenbeschaffenheit
Falsche Toleranz
Verschleiß

3. Falsche Ausrichtungslage bei der Montage
Falsch ausgerichtete mechanische Komponenten beeinträchtigen die reibungslose Bewegung.

Lösungen
Reinigen Sie die inneren Komponenten
Überprüfen Sie die Bewegung des Kolbens
Bei Bedarf für eine bessere Schmierung sorgen
Korrigieren Sie die Ausrichtungslage bei der Montage.

4.6. Magnetspule – Fehler durch offenen Stromkreis
Problemstellung
Es fließt kein Strom durch die Spule, sodass das Magnetventil kein Magnetfeld erzeugt.

Mögliche Ursachen
Gerissener Kupferdraht
Mangelhafte Lötstelle
Beschädigte Anschlüsse
Fertigungsfehler

Prüfverfahren
Verwenden Sie ein Multimeter:
Schalten Sie die Stromversorgung aus.
Prüfen Sie den Widerstand der Spule.
Vergleichen Sie den Wert mit den Spezifikationen.
Mögliche Ergebnisse:
Unendlicher Widerstand = Unterbrechung
Normaler Widerstand = Spule wahrscheinlich in Ordnung

So können Sie helfen
Beheben Sie die Verkabelung
Tauschen Sie die Spulenbaugruppe aus
Verbessern Sie die Qualitätskontrolle in der Fertigung

4.7. Schadensursache: Kurzschluss in der Magnetspule
Beschreibung des Problems
Der Spulenwiderstand liegt unter dem Normalwert und der Strom ist zu hoch.

Mögliche Ursachen
Beschädigte Isolierung des Lackdrahts
Zu hoher Wickeldruck
Schäden durch hohe Temperaturen
Feuchtigkeitsbeeinträchtigung

Symptome
Überhitzung
Unzureichende Magnetkraft
Geruch nach verbrannter Spule
Die Schutzschaltung der Stromversorgung wird ausgelöst

Lösungen
Die beschädigte Spule austauschen
Den Isolationsschutz verbessern
Temperaturmanagement während des Betriebs

4.8. Magnet kehrt nicht in die Ausgangsposition zurück
Problemstellung
Der Kolben kehrt nach Unterbrechung der Stromversorgung nicht in die Ausgangsposition zurück.

Mögliche Ursachen
1. Federausfall
Mögliche Probleme:
Die Feder ist gerissen
Falsche Federkraft
Federermüdung

2. Mechanischer Widerstand
Ursachen:
Verschmutzter Boden
Fehlanpassung
Zu hohe Reibung

3. Falsches Magnetventil
Die Rückstellkraft entspricht möglicherweise nicht den Anforderungen.

Lösungen
Feder austauschen
Reibung verringern
Die richtige Ausführung der Rückstellfeder wählen

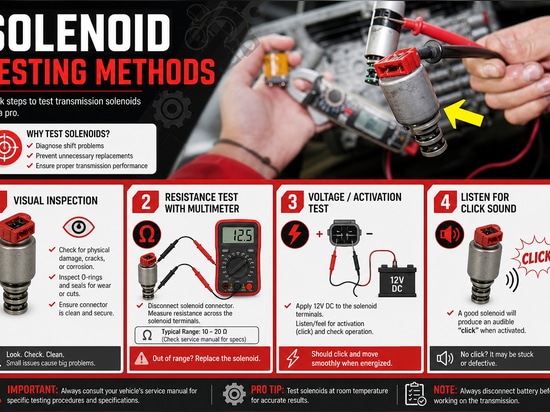

Kapitel 5: Prüfverfahren für Magnetventile
Um eine ordnungsgemäße Fehlerbehebung durchführen zu können, benötigt man geeignete Prüfgeräte.
5.1 Elektrische Prüfungen
Ausrüstung:
Multimeter ( )
Widerstandsmessgerät
Isolationsprüfgerät
Überprüfung:
Spulenwiderstand
Stromaufnahme
Isolationswiderstand

5.2 Mechanische Prüfungen
Prüfung:
Hubweg
Zugkraft
Rückstellkraft
Betätigungsgeschwindigkeit

5.3 Lebensdauertests
Zu den Langzeitzuverlässigkeitstests gehören:
Zykluslebensdauer
Temperaturanstieg
Mechanischer Verschleiß
Typische industrielle Anforderungen:
50.000 Zyklen
100.000 Zyklen
1 Million Zyklen

Kapitel 6: Vermeidung von Magnetausfällen
Der beste Ansatz zur Fehlerbehebung bei Magneten ist die Vorbeugung.
6.1. Auswahl des richtigen Magneten
Stellen Sie vor dem Kauf Folgendes sicher:
Spannung
Erforderliche Kraft
Hubweg
Einschaltdauer
Umgebungsbedingungen

6.2. Einhaltung der korrekten Installation
Wichtige Faktoren:
Korrekte Installation
Korrekte Verkabelung
Schutz vor schädlichen Einflüssen

6.3. Kontrolle der Betriebsbedingungen
Achten Sie auf Folgendes:
Temperatur
Luftfeuchtigkeit
Staub
Vibrationen

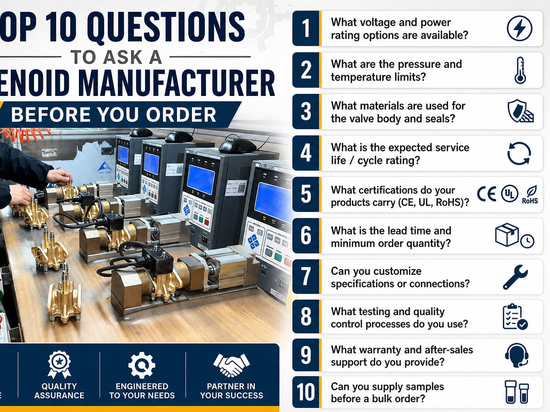

6.4. Auswahl eines seriösen Magnetventilherstellers
Ein professioneller Hersteller sollte Folgendes bieten:
Technischen Support
Maßgeschneiderte Konstruktion
Leistungsprüfungen
Qualitätszertifizierung
Rückverfolgbarkeit der Produktion

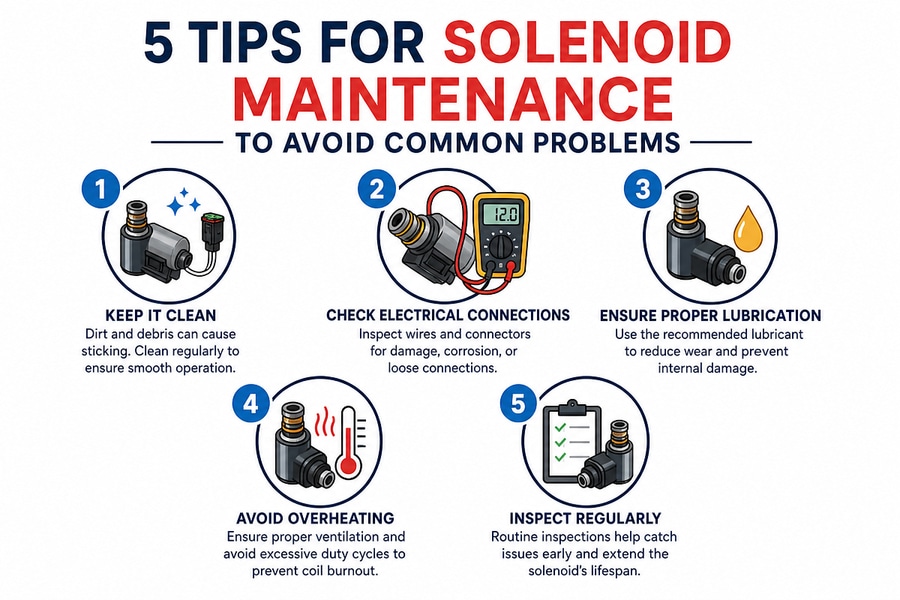

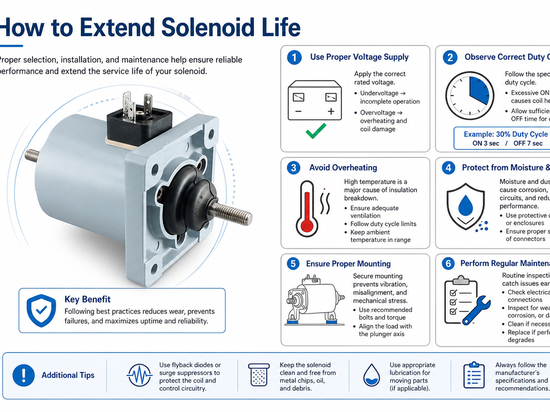

Kapitel 7: 5 Tipps zur Wartung von Magnetventilen zur Vermeidung häufiger Probleme
Im Folgenden finden Sie 5 grundlegende Tipps zur Wartung von Magnetventilen.

7.1. Kontrolle der Betriebsspannung
Eine der Ursachen für Fehlfunktionen ist eine Spannung, die nicht den Anforderungen des Magnetventils entspricht. Ist die Spannung zu hoch, überhitzt sich die Spule und die Isolierung wird beeinträchtigt. Eine zu niedrige Spannung verringert das Magnetfeld oder führt zu einer unvollständigen Bewegung.
Achten Sie darauf, die Versorgungsspannung zu kontrollieren, z. B. 12 V DC, 24 V DC, 48 V DC. Eine regelmäßige Spannungsprüfung kann hilfreich sein, um mögliche elektrische Ausfälle zu verhindern und die Leistung zu verbessern.

7.2. Schutz vor Überhitzung der Spule
Während des Betriebs erwärmt sich die Spule, insbesondere im Dauerbetrieb. Dies kann die Lebensdauer der Spule beeinträchtigen und schließlich zu ihrem Ausfall führen.
Um dieses Problem zu vermeiden, müssen Sie:
• die Anforderungen an den Einschaltdauerfaktor prüfen • Für eine gute Belüftung sorgen
• Die Betriebstemperatur überwachen
• Keine über der Nennspannung liegenden Spannungen verwenden
Es ist sehr wichtig, die richtige Ausführung des Magnetventils für Ihre Umgebung auszuwählen.

7.3. Halten Sie den Kolben in gutem Zustand und frei von jeglichen Störfaktoren.
Das Magnetventil hat nur ein bewegliches Teil – den Kolben. Staub-, Schmutz- oder Rostpartikel können den Mechanismus blockieren und zusätzliche Reibung verursachen.
Die Wartung des Magnetventils sollte folgende Schritte umfassen:
• Reinigung des Bereichs um den Kolben • Erkennung mechanischer Blockaden
• Überprüfung des Verschleißes beweglicher Teile
Durch die korrekte Wartung des Kolbens bleiben Kraft und Ansprechgeschwindigkeit auf einem bestimmten Niveau.

7.4. Überprüfung der elektrischen Anschlüsse
Durch lose Klemmen, gebrochene Leitungen oder schlechte Verbindungen kann es zu einem unregelmäßigen Betrieb oder sogar zu einem Totalausfall kommen.
Es wird empfohlen, bei der Wartung Folgendes zu überprüfen:
• Anschluss der Leitung • Zustand des Steckers.
• Spulenwiderstand:
• Anzeichen von Korrosion
Gute elektrische Verbindungen gewährleisten eine gleichmäßige Stromversorgung und einen reibungslosen Betrieb des Magnetventils.

7.5. Überlasten Sie die Maschine nicht
Jedes Magnetventil verfügt über eine festgelegte Kraft und einen festgelegten Hub. Eine übermäßige Belastung der Maschine kann den Kolben, die Feder und andere interne Teile beschädigen.
Prüfen Sie vor dem Einbau Folgendes:
• Erforderliche Zug- oder Schubkraft • Hublänge
• Betriebsfrequenz
• Einschaltdauer
Die Wahl des geeigneten Magnetventils verhindert unnötige Belastungen und verlängert die Lebensdauer.
Die Wartung von Magnetventilen ist eine einfache Möglichkeit, häufige Ausfallursachen zu vermeiden. Durch die Kontrolle von Spannung, Wärmeentwicklung, mechanischen Bauteilen und elektrischen Anschlüssen sowie durch die Auswahl geeigneter Lasten können Anwender die Zuverlässigkeit erhöhen und die Lebensdauer ihrer Magnetventile verlängern.

Kapitel 8: Fazit
Zur Fehlerbehebung bei Magnetventilen sollte man über Kenntnisse der elektrischen, mechanischen und umgebungsbedingten Einflüsse auf deren Betrieb verfügen. Die häufigsten Probleme wie Funktionsausfall, geringe Kraft, Überhitzung, übermäßige Geräuschentwicklung, Spulenschäden und mechanisches Festklemmen lassen sich durch geeignete Prüfungen leicht beheben.
Um eine zuverlässige Langzeitleistung zu gewährleisten, sollten OEM-Ingenieure und Gerätehersteller eine geeignete Magnetauslegung wählen und mit einem renommierten Hersteller zusammenarbeiten.
