Wie kann man mit grafischer Führungssoftware, intelligenten Elektroschraubern und Drehmomentstützen eine Qualitätskontrolle an manuellen Montagestationen erreichen?

{{{sourceTextContent.subTitle}}}

Grafische Führungssoftware, intelligente elektrische Schraubendreher, Drehmomentstützen

{{{sourceTextContent.description}}}

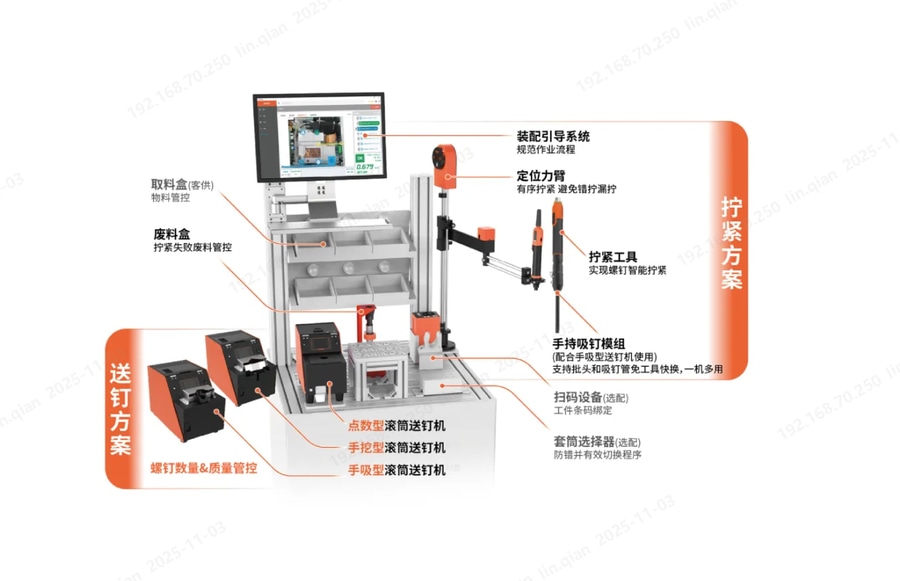

In der Kleinserien- und Mischproduktion sind manuelle Montagestationen dank ihrer Kernvorteile "schnelles Umrüsten und hohe Anpassungsfähigkeit" das Rückgrat der flexiblen Fertigung geworden. Im Gegensatz zu automatisierten Linien erfordern sie keine kostspieligen Nachrüstungen; allerdings sind menschliche Bediener anfällig für Fehler - falsche Teile, fehlende Schrauben, vertauschte Sequenzen -, die durch Ermüdung, Unerfahrenheit oder Unaufmerksamkeit verursacht werden und die Fehlerquote oft hartnäckig hoch halten. Eine integrierte Lösung zur Fehlersicherung, die grafische Führungssoftware, intelligente Elektroschrauber und Positionier-Drehmomentarme kombiniert, bewahrt die Flexibilität manueller Stationen und setzt gleichzeitig eine strenge Prozesskontrolle durch.

Anleitungsbasierte Fehlersicherung: Dynamische grafische Anweisungen machen jeden Schritt "regelbasiert"

Nachdem ein Bediener den QR-Code auf dem Produktgehäuse oder dem Arbeitsauftrag gescannt hat, identifiziert das System automatisch die aktuelle Produktvariante und lädt ihr einzigartiges Montageflussdiagramm. Im Gegensatz zu herkömmlichen SOPs auf Papier stellt die Software-Schnittstelle jeden Schritt dynamisch dar und zeigt die erforderliche Schraubenspezifikation, den Bittyp und die Position der Bohrung an. Sogar neue Mitarbeiter können mitarbeiten, ohne sich komplexe Abläufe merken zu müssen.

Der nächste Prozess kann erst eingegeben werden, wenn der aktuelle Schritt abgeschlossen und verifiziert ist. Wenn sich eine Schraubenspezifikation ändert, fordert die Software zum Wechsel des Bits auf, und ein beleuchteter Buchsenwähler zeigt die richtige Bitposition an. Das grüne Licht leuchtet nur auf, wenn das richtige Bit entfernt wird; die Aufforderung verschwindet dann und der nächste Schritt wird freigegeben. Andernfalls bleibt die Software auf dem Aufforderungsbildschirm stehen.

Physikalische Fehlersicherung: Positionierarm und Werkzeugsperre eliminieren Fehlbefestigungen auf der Hardware-Ebene
Der Positionierarm ist das Herzstück der physikalischen Fehlersicherung. Die Koordinaten jedes Schraubenlochs sind mit Drehgebern voreingestellt. Wenn der Bediener den am Ende des Arms befestigten intelligenten Elektroschrauber bewegt, erfassen die Encoder die Position in Echtzeit und vergleichen sie mit den Zielkoordinaten. Liegt die Abweichung innerhalb der Toleranz, bewertet das System die Position als korrekt" und sendet ein Entriegelungssignal an den Schraubendreher; der Bediener kann den Auslöser drücken und die Schraube festziehen. Wenn die Abweichung die Toleranz überschreitet, bewertet das System die Position als falsch" und sperrt den Schrauber.

Bei unterschiedlichen Produktvarianten müssen die Produktdaten nicht jedes Mal neu eingegeben oder die Lochkoordinaten neu eingelernt werden. Alle Prozessabläufe sind in der Software vorgespeichert und mit den Barcodes der Produkte verknüpft. Bei der Umstellung scannt der Bediener einfach den neuen Produkt-Barcode ein; die Messgeräte laden automatisch die neuen Bohrparameter, was häufige Variantenwechsel in der Kleinserienfertigung vereinfacht.

Qualitätsbasierte Fehlersicherung: Smart Tightening + Datenspeicherung machen Montagequalität "überwachbar und rückverfolgbar"

Der intelligente Elektroschrauber, das Herzstück der Anlage, integriert Sensorik, Datenübertragung und intelligente Steuerung. Er überwacht die Verschraubungsparameter in Echtzeit; bei fließenden Gewinden, Ausbrüchen oder anderen Anomalien stoppt der Schrauber sofort, gibt einen Alarm aus und zeigt die Ausnahme in der Steuerungssoftware an, während er die Fehlerdaten zur schnellen Fehlerbehebung speichert.

Jeder Schraubenanzug erzeugt eine Drehmoment-Zeit-Kurve, die die Anzugssignatur für eine spätere Analyse visuell darstellt. Alle Verschraubungsdaten werden in Echtzeit mit dem MES der Anlage synchronisiert und an die Produktseriennummer gebunden. Anschließend kann der komplette Montagedatensatz eines jeden Produkts (Stations-ID, Bediener-ID, Anzugsparameter usw.) sofort über die Seriennummer abgerufen werden, um die Ursachen zu ermitteln.

Durch die Integration von grafischer Führungssoftware mit intelligenten Elektroschraubern und Positionierarmen können manuelle Montagestationen eine intelligente Steuerung erreichen: Sie reduzieren die Fehlteil- und Fehlschraubenrate drastisch, steigern die Montageeffizienz, reduzieren die Nachbearbeitungszeit und senken die Einarbeitungskosten, so dass neue Bediener sofort produktiv werden können - perfekt abgestimmt auf die doppelten Anforderungen an Qualität und Effizienz in der Produktion von Kleinserien mit hohem Mix.
