Wie man feststellt, ob die Schrauben von einem Schraubenzuführer richtig eingeblasen werden

{{{sourceTextContent.subTitle}}}

automatischer Schraubenzuführer, Schraubmodul, automatisches Verschraubungssystem

{{{sourceTextContent.description}}}

Bei automatisierten Verschraubungs- und Montageanwendungen werden aufgrund ihrer Hochgeschwindigkeits-Zuführungsfähigkeit Blas-Schraubenzuführungsgeräte in verschiedenen Produktionslinien häufig eingesetzt. Während der Hochgeschwindigkeitszuführung können jedoch Probleme wie Schrauben, die nicht die richtige Position erreichen, Verklemmungen oder verpasste Zuführungen - wenn sie nicht sofort erkannt werden - zu Montagefehlern oder sogar zu Anlagenschäden führen. Daher ist ein präziser Mechanismus zur Erkennung der Position eine wichtige technische Unterstützung für Blasförderer. Die folgende Analyse untersucht die zentrale Logik hinter der Feststellung, ob eine Schraube erfolgreich eingeblasen wurde, aus drei Perspektiven: Erkennungsprinzipien, Systemzusammensetzung und praktischer Wert.

I. Kern des Erkennungsprinzips: Präzise Identifikation durch Sensortechnik

Die Erkennung der Position von Einblasdüsen beruht hauptsächlich auf der Echtzeitabtastung von Schrauben durch Sensoren, die den Positionsstatus der Schraube anhand von Änderungen der physikalischen Signale bestimmen. Ringförmige Näherungssensoren sind dabei die am weitesten verbreitete technische Lösung.

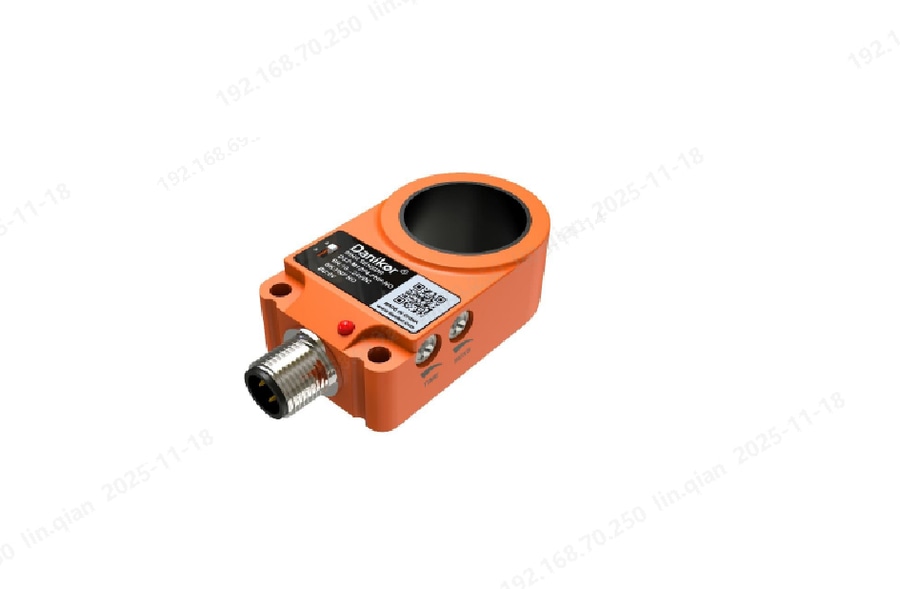

Funktionsweise von ringförmigen Näherungssensoren
Diese Sensoren arbeiten nach dem Prinzip der elektromagnetischen Induktion. Wenn sie erregt werden, erzeugt die interne Spule ein stabiles Magnetfeld. Wenn sich eine Metallschraube durch den ringförmigen Erfassungsbereich des Sensors bewegt, wird in der Schraube ein induzierter Strom (Wirbelstromeffekt) erzeugt. Das durch diesen induzierten Strom erzeugte Magnetfeld stört das ursprüngliche magnetische Gleichgewicht des Sensors. Durch die Erkennung dieser Veränderung kann der Sensor genau feststellen, ob eine Schraube den Erfassungspunkt passiert hat, und sofort ein elektrisches Signal an das Steuersystem ausgeben.

Zwei-Punkt-Erkennung für doppelte Verifizierung
Um Fehleinschätzungen durch einen einzigen Erfassungspunkt zu vermeiden, besteht eine gängige Lösung darin, einen Sensor am Einlassende des Blasrohrs und einen weiteren in der Nähe des Auslassendes (in der Nähe des Anzugsmechanismus) zu installieren. Erst wenn die Schraube nacheinander beide Sensoren auslöst, bestätigt das Steuerungssystem, dass die Schraube den Zuführungsweg vollständig durchlaufen und die vorgesehene Position erreicht hat. Wird nur ein Sensor ausgelöst oder ist das Signalintervall abnormal, stellt das System eine Zuführungsanomalie fest (z. B. eine Verklemmung oder eine falsche Schraubenausrichtung). Dieser Zwei-Punkt-Überprüfungsmechanismus verbessert die Erkennungsgenauigkeit erheblich und reduziert die Zahl der Fehlalarme.

Anpassungsfähiges Optimierungsdesign
Für Schrauben mit unterschiedlichen Spezifikationen können die Sensoren Parameter wie Erfassungsabstand und Empfindlichkeit anpassen, um Kompatibilität zu erreichen. Einige fortschrittliche Systeme verfügen auch über eine Infrarot-Hilfserkennung, die das Vorhandensein einer Schraube anhand von Lichthindernissen feststellt, die elektromagnetische Induktion ergänzt und die Erkennungssicherheit für spezielle Schrauben (z. B. solche mit isolierten Oberflächenbeschichtungen) erhöht.

II. Aufbau des Detektionssystems: Closed-Loop-Steuerung von der Wahrnehmung bis zur Ausführung

Die Positionsbestimmung ist nicht der unabhängige Betrieb eines einzelnen Sensors, sondern ein geschlossener Regelkreis, der sich aus drei Hauptmodulen zusammensetzt: Wahrnehmung, Steuerung und Ausführung, die eine koordinierte Interaktion zwischen der Bestimmung und den nachfolgenden Operationen gewährleisten.

Wahrnehmungsschicht: Mehrdimensionale Statusüberwachung
Zusätzlich zu den zentralen Positionssensoren umfasst die Wahrnehmungsschicht auch Materialanwesenheitssensoren und Komponenten zur Fehlererkennung. Der Materialanwesenheitssensor ist an der Verbindung zwischen dem Trichter und der Zuführbahn installiert und überwacht, ob Schrauben in den Zuführkanal gelangt sind, um Leerblasvorgänge zu verhindern. Fehlererkennungskomponenten können Druckänderungen im Blasrohr erkennen - wenn ein Stau eine Blockierung verursacht, schwankt der Luftdruck ungewöhnlich stark. Das System kann dann die Sensorsignale kombinieren, um den Ort des Staus zu bestimmen, einen Alarm auszulösen und einen Fehlerbehebungsvorgang einzuleiten.

Steuerungsebene: Logische Beurteilung und Befehlsausgabe
Das Steuersystem fungiert als zentraler Knotenpunkt. Nachdem es Signale von der Wahrnehmungsebene erhalten hat, führt es logische Operationen über voreingestellte Programme aus. Wenn bestätigt wird, dass eine Schraube an ihrem Platz ist, sendet es sofort einen Startbefehl an den Schraubmechanismus und koordiniert gleichzeitig das pneumatische Zuführsystem, um die Zuführung zu unterbrechen. Wird ein abnormales Signal erkannt (z. B. eine Fehlanpassung des Dual-Sensor-Signals oder eine Zeitüberschreitung ohne Schraubenerkennung), löst es einen Alarm aus, unterbricht die Stromzufuhr zum Schraubmechanismus und stoppt die Zuführung, um ungültige Vorgänge oder ein Verklemmen der Ausrüstung zu verhindern.

Ausführungsebene: Präzise Reaktion auf koordinierte Handlungen
Die Ausführungsebene umfasst den Schraubmechanismus, die pneumatische Druckregulierungsvorrichtung und die Alarmkomponenten. Nach Erhalt des Befehls "Schraube ansetzen" richtet sich das Bit des Schraubmechanismus genau auf die Schraube aus und führt den Schraubvorgang aus. Die pneumatische Druckregulierung passt den Vorschubdruck auf der Grundlage von Erfassungssignalen dynamisch an, um zu verhindern, dass Schrauben aufgrund von zu hohem Druck über den Erfassungsbereich hinausschießen oder aufgrund von zu geringem Druck nur langsam zugeführt werden. Alarmkomponenten informieren den Bediener durch Ton- und Lichtsignale über Anomalien.

III. Praktischer Wert: Sicherstellung der Produktionsstabilität und Qualitätskontrolle

Eine genaue Positionserkennung löst nicht nur das Problem der Erkennung von Zuführungsanomalien, sondern bietet auch zahlreiche Garantien für die Produktionseffizienz und Produktqualität - insbesondere in der Präzisionsfertigung.

Geringere Fehlerquote bei der Montage
In der Präzisionsmontage, wie z. B. bei neuen Energiebatterien und elektronischen Steuerungssystemen für Kraftfahrzeuge, können virtuelle oder fehlende Verriegelungen, die durch nicht korrekt sitzende Schrauben verursacht werden, die Produktsicherheit direkt beeinträchtigen. Durch Zweipunkt-Erkennung und Closed-Loop-Steuerung können solche Probleme an der Quelle verhindert werden. Danikor zum Beispiel integriert die Positionserkennung mit der Ausleitung defekter Schrauben in seine Blow-Type-Zuführsysteme. Das System kann nicht nur feststellen, ob eine Schraube vorhanden ist, sondern auch defekte Schrauben (z. B. fehlende Unterlegscheiben oder verformte Schraubenköpfe) anhand von Sensorsignaldifferenzen identifizieren. Dadurch wird die Qualitätsprüfung während des Zuführungsprozesses vervollständigt und die Risiken bei der nachfolgenden Montage weiter reduziert.

Verbesserte Produktionskontinuität
Herkömmliche manuelle Inspektionen können Zuführungsanomalien nicht in Echtzeit erkennen. Automatisierte Erkennungssysteme können innerhalb von Millisekunden auf Fehler reagieren, den Betrieb stoppen und Alarme auslösen - so werden Überlastungsschäden durch Verklemmungen vermieden und die durch anormale Zuführungen verursachte Nacharbeit an Chargen reduziert. Mit umfassenden Erkennungssystemen ausgestattete Zuführungsgeräte können die effektive Fehlerbearbeitungszeit erheblich verkürzen und die Betriebszeit der Linie erhöhen.

Die Positionserkennung von Einblasschneckendosierern wird im Wesentlichen durch "präzise Sensorerkennung + geschlossene Systemsteuerung + intelligente Optimierung der Anpassungsfähigkeit" erreicht Vor dem Hintergrund der Modernisierung der intelligenten Fertigung werden sich solche Erkennungstechnologien weiterentwickeln und das Intelligenzniveau von Zuführsystemen weiter erhöhen. Die technischen Praktiken professioneller Marken wie Danikor zeigen auch, dass ein robuster Erkennungsmechanismus nicht nur die Leistung der Anlage widerspiegelt, sondern auch eine wichtige Unterstützung für die Gewährleistung der Produktionsqualität und -effizienz darstellt.
