Aus welchen Bestandteilen besteht der automatische Schraubenanziehungsmechanismus?

{{{sourceTextContent.subTitle}}}

automatisches Anziehen von Schrauben, Automatisches Schraubsystem, Danikor

{{{sourceTextContent.description}}}

In der modernen Fertigung ist der automatische Schraubmechanismus ein Schlüsselelement für die Automatisierung der Montage und die Gewährleistung einer gleichbleibenden Montagequalität. Sie ist in Branchen wie der Automobil-, Elektronik-, Haushaltsgeräte- und Luftfahrtindustrie weit verbreitet. Durch den koordinierten Betrieb seiner Kernkomponenten verwandelt dieser Mechanismus die traditionelle manuelle Verschraubung in einen effizienten und präzisen automatisierten Prozess, der die Produktionseffizienz erheblich verbessert und menschliche Fehler reduziert. Das Kernstück besteht im Wesentlichen aus vier Teilen: dem Schraubenzuführgerät, dem Befestigungsmodul, dem Bewegungsmechanismus und dem Befestigungswerkzeug, die alle zusammenarbeiten, um den gesamten Verschraubungsprozess abzuschließen.

I. Schraubenzuführungsmaschine

Die Hauptaufgabe des Schraubenzuführgeräts besteht darin, die zufällig verstreuten Schrauben in eine geordnete Reihenfolge zu bringen und sie genau und gleichmäßig an die Düse der Schraubpistole zu liefern. Dies gewährleistet eine kontinuierliche und zuverlässige Zufuhr von Schrauben und bildet die Grundlage für einen ununterbrochenen automatisierten Prozess. Die derzeit am weitesten verbreiteten Schraubenzuführgeräte in industriellen Anwendungen sind Vibrationswendelförderer und Schubplattenförderer. Jeder Typ hat seine eigenen Funktionsprinzipien und Anwendungsmöglichkeiten:

Vibrationswendelförderer:
Das Grundprinzip besteht in der Verwendung eines elektromagnetischen Vibrators an der Basis, der periodische Schwingungen erzeugt, die den Topf in eine spiralförmige Bewegung versetzen. Im Inneren des Fördertopfs befinden sich speziell entwickelte Führungsschienen und Siebstrukturen, die Schrauben in falscher Ausrichtung automatisch aussortieren, so dass sie sich geordnet ausrichten und den Auslass erreichen können. Die Schrauben werden dann über ein Einblasrohr zum Zielort transportiert. Diese Art der Zuführung eignet sich für Standardschrauben von M2 bis M6, bietet eine hohe Zuführungsgeschwindigkeit und ist ideal für die Großserienproduktion. Außerdem ist er relativ kostengünstig und trägt dazu bei, die Beschaffungskosten der Unternehmen zu senken.

Stufenzuführung:
Bei diesem Zuführer wird ein pneumatischer Zylinder verwendet, um eine Schubplatte in eine lineare Hin- und Herbewegung zu versetzen, die die Schrauben Schritt für Schritt auf eine lineare Vibrationsbahn schiebt. Im Vergleich zu Vibrationswendelförderern haben Schubplattenförderer keine Vibrationsquelle, was die Entstehung von Ablagerungen reduziert und die Oberflächenbeschädigung der Schrauben minimiert. Sie eignen sich für größere Schrauben von M2 bis M24 und können über 90 % der Schraubfälle in der Automobilindustrie abdecken. Die Verklemmungsrate für Standardschrauben liegt bei nur 50 PPM und erfüllt damit die Anforderungen an eine niedrige Ausfallrate in Automobilproduktionslinien. Daher werden sie in der Automobilindustrie häufig eingesetzt.

II. Anzugsmodul

Das Schraubmodul ist die zentrale Einheit, die das Zuführsystem und das Schraubwerkzeug miteinander verbindet. Es erfüllt zwei wichtige Aufgaben:

Nachdem die Schraube der Pistolendüse zugeführt wurde, hält es die Schraube mit Hilfe von Klemmbacken fest, um die Ausrichtung mit dem Schraubenloch am Werkstück zu gewährleisten.

Es verwendet eine eingebaute Kraftquelle (Pneumatikzylinder oder Motor), um das Schraubwerkzeug nach unten zu bewegen und den Schraubvorgang durchzuführen. Bei der Konstruktion müssen die Schraubenspezifikationen und Arbeitsbedingungen vollständig berücksichtigt werden.

Bei Blas-Saug-Modulen beispielsweise muss die Düsenstruktur auf der Grundlage des Verhältnisses zwischen Länge und Durchmesser der Schraube ausgewählt werden:

Schwenkarmdüse:
Geeignet für Schnecken mit einem Längen-Durchmesser-Verhältnis zwischen 1,4 und 1,8. Sie verhindert, dass kurze Schrauben an der Dreiwege-Kreuzung der Düse umkippen und kann auch als Schraubenspeicher dienen. Während des Schraubvorgangs kann eine neue Schraube am Schwenkarm vorgespeichert und nach dem Zurücksetzen des Moduls in die Düse fallen gelassen werden, was die Produktionsgeschwindigkeit erhöht.

Standard-Düse:
Geeignet für Schrauben mit einem Verhältnis von Länge zu Durchmesser zwischen 1,8 und 3,5. Sie hält die Schraube mit Hilfe eines Vakuumsaugers fest und gewährleistet so einen hohen Erfolg und eine hohe Geschwindigkeit bei der Schraubenausrichtung und Locherkennung. Es kann auch das Vorhandensein von Schrauben überwachen und Ablagerungen entfernen. Diese Konstruktion vermeidet schwerkraftbedingte Probleme bei der Verschraubung in mehreren Winkeln, gewährleistet eine genaue Ausrichtung und verhindert Fehlausrichtungen, wodurch die Erfolgsquote bei der Verschraubung verbessert wird.

Schwenkdüsen-Typ:
Geeignet für Schrauben mit einem hohen Längen-Durchmesser-Verhältnis oder wenn Schrauben unterschiedlicher Länge das gleiche Modul nutzen müssen. Ein Schwenkmechanismus verbindet die Düse mit dem Zuführkanal und sorgt dafür, dass lange Schrauben reibungslos durch die Drei-Wege-Kreuzung geführt werden. Es ist mit Schrauben aller Spezifikationen und Längen kompatibel und bietet eine größere Vielseitigkeit.

III. Mechanismus der Bewegung

Der Bewegungsmechanismus ist für den Antrieb des Befestigungsmoduls verantwortlich, damit es sich gemäß einer vorgegebenen Bahn genau zur Position des Schraubenlochs auf dem Werkstück bewegt. Dies ist ein entscheidender Schritt zur Gewährleistung der Montagequalität. Je nach Automatisierungsgrad, Komplexität des Werkstücks und Anforderungen an den Bewegungspfad werden die gängigen Bewegungsmechanismen in zwei Kategorien unterteilt:

Dreiachsige Bewegungsplattform:
Dies ist die in der automatisierten Montage am häufigsten verwendete Bewegungsmethode. Durch die kombinierte Bewegung von X-, Y- und Z-Linearachsen kann das Befestigungsmodul an jedem beliebigen Punkt im 3D-Raum positioniert werden. Sie erfüllt die Anforderungen der meisten Präzisionsmontageaufgaben. Die dreiachsige Plattform ist strukturell stabil und schnell und eignet sich für Szenarien, in denen das Werkstück fixiert ist und die Positionen der Schraubenlöcher regelmäßig sind.

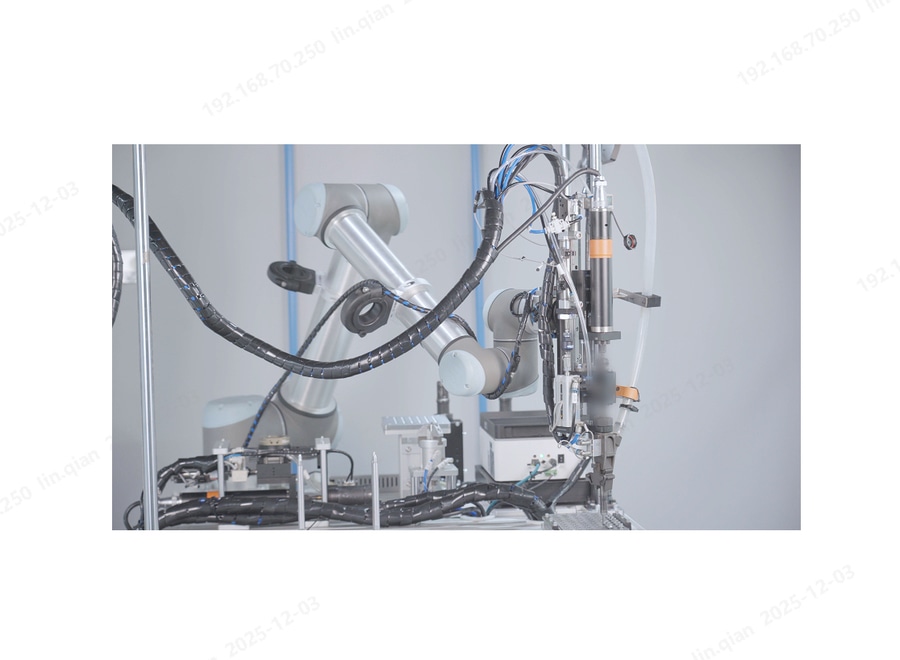

Industrieroboter:
Dazu gehören sechsachsige Knickarmroboter und SCARA-Roboter, die eine größere Flexibilität und räumliche Anpassungsfähigkeit bieten. Sechsachsige Roboter können komplexe mehrdimensionale Bewegungen ausführen und eignen sich für unregelmäßige Werkstücke und Produktionslinien mit gemischten Modellen. SCARA-Roboter bieten Hochgeschwindigkeitsbewegungen innerhalb einer Ebene und eine hohe Positioniergenauigkeit, wodurch sie sich ideal für Montageaufgaben mit geringer Last und hoher Geschwindigkeit eignen.

IV. Anziehwerkzeug

Das Anziehwerkzeug ist das Stellglied, das den Schraubvorgang direkt ausführt. Seine Leistung bestimmt direkt die Genauigkeit und Konsistenz des Anzugsdrehmoments und ist damit das Kernstück für die Gewährleistung der Produktmontagequalität. Da die Anforderungen an die Montagequalität in der Fertigung weiter steigen, werden herkömmliche Druckluftschrauber durch intelligente Schraubwerkzeuge ersetzt. Diese Werkzeuge können das Drehmoment, die Geschwindigkeit und den Anzugswinkel genau steuern und bieten Datenprotokollierung und Rückverfolgbarkeit, wodurch sie die Anforderungen der modernen industriellen Qualitätskontrolle voll erfüllen.

Fazit

Insgesamt erreicht der automatische Schraubenanziehmechanismus durch die präzise Koordination seiner Komponenten eine Automatisierung und Intelligenz bei der Schraubenmontage. Er verbessert nicht nur die Produktionseffizienz erheblich und reduziert die manuelle Arbeit, sondern, was noch wichtiger ist, er sorgt für Konsistenz und Stabilität in der Montagequalität und unterstützt damit die hochwertige Entwicklung der modernen Fertigung.
