Intelligente Verschraubungslösungen beseitigen versteckte Risiken bei der Wärmeableitung

{{{sourceTextContent.subTitle}}}

Intelligente Verschraubungslösungen beseitigen versteckte Risiken bei der Wärmeableitung

{{{sourceTextContent.description}}}

Da sich Fahrzeuge mit alternativen Antrieben rasch in Richtung größerer Reichweite, höherer Leistung und besserer thermischer Effizienz weiterentwickeln, sind die Stabilität, Präzision und Zuverlässigkeit des gesamten thermischen Managementsystems des Fahrzeugs zu Kernkomponenten geworden, die die Reichweite, das Fahrerlebnis und die Betriebssicherheit gewährleisten.

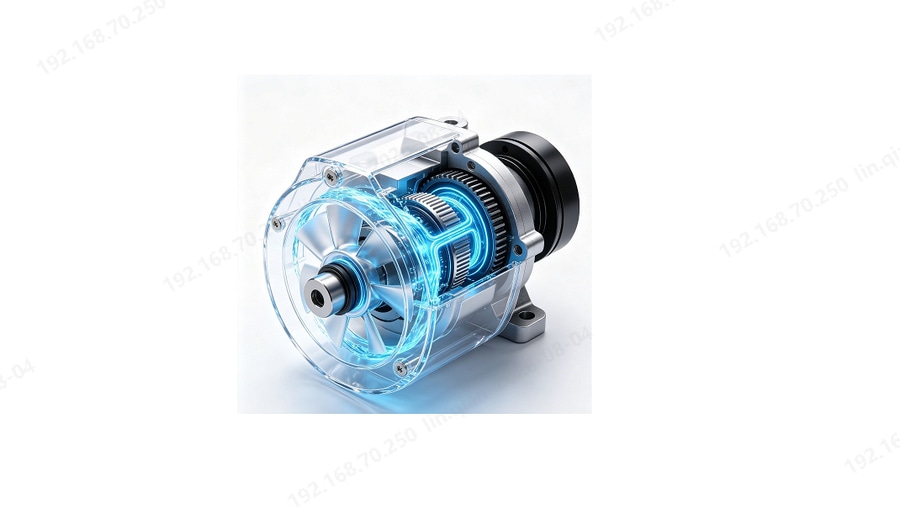

Innerhalb dieser Thermomanagement-Architektur übernimmt die Kühlwasserpumpe des Elektrofahrzeugs die Kernfunktionen der Kühlmittelzirkulation und der Temperaturregelung zur Wärmeabfuhr. Sie ist eine wichtige Präzisionskomponente, die den stabilen Betrieb der Batterie, des Motors und der elektronischen Steuerungssysteme – des „Drei-Elektro“-Systems – gewährleistet. Ihre Montagepräzision, Dichtheit und strukturelle Stabilität bestimmen unmittelbar die Leistung des Thermomanagements des Fahrzeugs. Im Serienfertigungs- und Montageprozess von Wasserpumpen ist der Schraubenanzugprozess von größter Bedeutung und zugleich das kritische Glied, das am anfälligsten für versteckte Qualitätsmängel ist.

Herkömmliche Anzugsgeräte zeichnen sich durch starre Prozesse und begrenzte Präzision aus, sodass sie sich nicht an die aus weichen und harten Materialien bestehende Verbundstruktur der Pumpen für neue Energieträger anpassen können. Dies führt leicht zu Anzugsabweichungen wie Drehmomentüberschreitung, Drehmomentabfall, schwimmenden Schrauben, Gewindeausreißen und unzureichender Klemmkraft. Bei langfristigem Einsatz kann es zum Lösen der Schrauben und zu Kühlmittelleckagen kommen, was letztendlich zu einem Ausfall des Fahrzeug-Wärmemanagements und zu Überhitzungsfehlern im „Three-Electric“-System führt. Daher ist die Optimierung und Modernisierung intelligenter Anziehprozesse zur Lösung der Montageprobleme bei Wasserpumpen für Fahrzeuge mit alternativen Antrieben eine zentrale Maßnahme für aktuelle Hersteller von Komponenten für Fahrzeuge mit alternativen Antrieben, um die Qualität zu verbessern, die Effizienz zu steigern und die Qualität streng zu kontrollieren.

I. Zentrale Prozessschwierigkeiten und Qualitätsrisiken bei der Montage von Wasserpumpen für Fahrzeuge mit alternativen Antrieben

Im Vergleich zu herkömmlichen Wasserpumpen für Fahrzeuge mit Verbrennungsmotor weisen Kühlpumpen für Fahrzeuge mit alternativen Antrieben eine präzisere Konstruktion auf und bestehen häufig aus einer Verbundstruktur mit einer starren Verbindung des Metallgehäuses und einer elastischen Verbindung der Kunststoffkomponenten. Die physikalischen Eigenschaften, Belastungsgrenzen und das Spannungsverhalten dieser beiden Werkstoffe unterscheiden sich erheblich, was spezifische Prozessanforderungen hinsichtlich Anzugsgeschwindigkeit, Drehmomentanwendung, Anzugsschritte und endgültiger Anzugsgenauigkeit erfordert. Herkömmliche, einheitliche Anziehverfahren können sich nicht an diese differenzierte Struktur anpassen, was zu einem primären Engpass bei der Pumpenmontage führt und zahlreiche Qualitätsprobleme in der Serienfertigung verursacht. Dies ist ein branchenweit verbreitetes Problem beim Anziehprozess von Pumpen für neue Energien.
Das wichtigste und kritischste Problem ist die unsachgemäße Drehmomentsteuerung, die zugleich das häufigste Prozessproblem bei der Montage von Pumpen für neue Energien darstellt. Bei der Montage von Hartverbindungen mit Metallgehäusen wird bei herkömmlichen Anlagen oft ein einmaliges Hochgeschwindigkeits-Anziehverfahren angewendet. Nachdem die Schraube schnell auf die Oberfläche auftrifft, kann die Anlage nicht rechtzeitig abbremsen, was leicht zu einem Drehmomentüberschwingen führt. Dies hat zur Folge, dass das endgültige Anzugsdrehmoment den Prozessstandard überschreitet, was nicht nur zu einer unzureichenden Montagegenauigkeit führt, sondern auch zu Mikroverformungen des Metallgehäuses, wodurch die Dichtungsstruktur beschädigt wird und versteckte Leckagerisiken entstehen. Umgekehrt führt bei weichen Verbindungsstrukturen mit Kunststoffkomponenten die dem Material inhärente Spannungsrückpralleigenschaft nach dem Anziehen zu einem irreversiblen Drehmomentabfall. Selbst wenn das anfängliche Drehmoment den Standard erfüllt, können ein anschließender Drehmomentabfall und eine unzureichende Klemmkraft als versteckter Fehler beim Anziehen auftreten. Routinemäßige manuelle Inspektionen und Stichproben mit Standardausrüstung reichen oft nicht aus, um Fehler genau zu erkennen, sodass fehlerhafte Produkte leicht in nachfolgende Prozesse gelangen können.

Zweitens sind Montagefehler an Gewinden wie schwimmende Schrauben und ausgefranste Gewinde weit verbreitet und äußerst schwer zu erkennen und zu kontrollieren. Fehler durch lose Schrauben bei der Montage von Pumpen für neue Energien lassen sich hauptsächlich in zwei Kategorien einteilen: Erstens erreicht das endgültige Anzugsdrehmoment zwar den Normwert, doch die Schraube liegt nicht vollständig an der Montagefläche an, sodass ein geringfügiger Montageabstand verbleibt; zweitens liegt die Schraube zwar an der Oberfläche an, erzeugt jedoch keine wirksame Klemmkraft – die Baugruppe erscheint intakt, ist jedoch funktional völlig unbrauchbar. Bei Gewindeschäden hingegen kommt es während des Anziehens zu Verschleiß oder Beschädigungen des Gewindes, wodurch die Sicherungsfunktion der Schraube unmittelbar außer Kraft gesetzt wird. Diese beiden Arten von Anzieheanomalien lassen sich mit bloßem Auge oder Standard-Prüfgeräten nur schwer erkennen, was zu einer sehr hohen Rate an Erkennungsfehlern führt. Sind sie einmal in Fahrzeugen verbaut, können sie leicht zu großflächigen Nachverkaufsfehlern führen, was den Ruf der Fahrzeugmarke erheblich beeinträchtigt.

Noch kritischer ist, dass ein Versagen beim Anziehen der Pumpe kaskadierende Risiken für die Fahrsicherheit auslösen kann. Während des Betriebs von Fahrzeugen mit alternativen Antrieben setzen Karosserievibrationen und wechselnde Betriebsbedingungen die Pumpe kontinuierlichen dynamischen Belastungen aus. Ist die Klemmkraft der Schrauben unzureichend, können sich diese allmählich lösen oder abreißen, was unmittelbar zu Kühlmittelleckagen und einem Ausfall des Kühlkreislaufs führt. Ohne rechtzeitige Wärmeableitung kann es im „Three-Electric“-System zu Störungen wie einer Überhitzung der Batterie, einer Leistungsminderung des Motors und Fehlern in der elektronischen Steuerung kommen. Dies mindert nicht nur die Fahrzeugleistung erheblich und verkürzt die Lebensdauer von Kernkomponenten, sondern kann in schweren Fällen auch zu einem thermischen Durchgehen der Batterie führen, was erhebliche Gefahren für die Fahrsicherheit mit sich bringt. Dies zeigt deutlich, dass die Qualität des Anziehprozesses der Wasserpumpe direkt die Betriebsstabilität des Wärmemanagementsystems des Elektrofahrzeugs und die allgemeine Fahrzeugsicherheit bestimmt.

II. Anforderungen an die Modernisierung der Kernprozesse in der Montageindustrie für Pumpen in Fahrzeugen mit alternativen Antrieben

Angesichts der vielfältigen Probleme beim Anziehen von Pumpen in Fahrzeugen mit alternativen Antrieben hat sich die Komponentenfertigungsindustrie für diese Fahrzeuge von den umfangreichen, einheitlichen traditionellen Anziehverfahren abgewandt. Mit der zunehmenden Verbreitung von Smart Manufacturing und Lean Production hat die Branche höhere Standards für intelligente Pumpen-Anziehprozesse und -Ausrüstung festgelegt, wobei der Schwerpunkt auf vier Kernbereichen liegt: hohe Präzision, Intelligenz, Rückverfolgbarkeit und Eignung für die Massenproduktion, um den Montageanforderungen für Präzisionskomponenten von Fahrzeugen mit alternativen Antrieben vollständig gerecht zu werden.

Erstens besteht Bedarf an flexiblen Anziehprozessen mit differenzierter Anpassung. Die Anlagen müssen in der Lage sein, spezifische Anziehstrategien sowohl für harte Metallverbindungen als auch für weiche Kunststoffverbindungen zu konfigurieren, um Probleme wie Drehmomentüberschreitung bzw. Drehmomentabfall zu beheben und so eine präzise Verriegelung bei allen Konstruktionen zu erreichen.

Zweitens besteht Bedarf an einer intelligenten Fehlersicherung während des gesamten Prozesses. Bei häufigen Anomalien wie lockeren Schrauben, ausgefransten Gewinden, Drehmomentabweichungen und Nachziehen sollte das System eine Echtzeitüberwachung, automatische Warnungen und die Aussortierung fehlerhafter Teile ermöglichen, um Montagefehler an der Quelle zu beseitigen und menschliche Fehler sowie Erkennungslücken zu reduzieren.

Drittens besteht Bedarf an einem umfassenden System zur lückenlosen Rückverfolgbarkeit der Daten. Dieses muss die Anforderungen der Fahrzeughersteller an intelligente Fertigung und Qualitätsmanagement erfüllen und alle zentralen Anzugsdaten während des gesamten Prozesses speichern, um die Prozessüberprüfung, die Rückverfolgbarkeit der Qualität, die Parameteroptimierung und die kontinuierliche Verbesserung der Montagekonsistenz zu unterstützen.

Viertens besteht Bedarf an einer Anpassungsfähigkeit für die leichte Massenproduktion. Um den Anforderungen an schnelle Umrüstungen und flexible Produktion in Fertigungslinien für neue Energiefahrzeuge gerecht zu werden, müssen die Anlagen eine hohe Kompatibilität, einfache Inbetriebnahme und bequeme Wartung aufweisen, wodurch die Kosten für Upgrades und Modifikationen der Produktionslinien gesenkt werden.

III. Intelligente Schraubwerkzeuge der Danikor TTC-Serie: Eine maßgeschneiderte Lösung für die Pumpenmontage

Die sensorbasierten Schraubwerkzeuge der Danikor TTC-Serie gehen auf die Montageprobleme der Weich-Hart-Verbundstruktur bei Pumpen für Fahrzeuge mit neuen Energien sowie auf die strengen Anforderungen der Massenproduktion ein und nutzen dabei hochpräzise Sensortechnologie sowie flexible, konfigurierbare Schraubstrategien. Sie lösen präzise die Herausforderungen der Branche, wie mangelnde Anzugsgenauigkeit, häufige Drehmomentabweichungen, wiederkehrende versteckte Fehler und schwierige Rückverfolgbarkeit der Qualität bei der Montage von Pumpen für neue Energieträger. Sie haben sich zu einer gängigen intelligenten Anzugslösung für die Serienmontage von Wärmemanagementpumpen, Kühlventilatoren und Ventilkomponenten für neue Energieträger entwickelt.

Das intelligente Anzugswerkzeug der Danikor TTC-Serie unterstützt anpassbare, mehrdimensionale Anzugsstrategien, um den unterschiedlichen Montageanforderungen sowohl weicher als auch harter Verbindungsstrukturen in Pumpen für neue Energieträger gerecht zu werden.

Bei Gehäusen mit harten Metallverbindungen kommt das in der Branche bevorzugte zweistufige Verfahren „Anfangsanzug mit hoher Drehzahl + Endanzug mit niedriger Drehzahl“ zum Einsatz. Die Hochgeschwindigkeitsphase gewährleistet ein schnelles Einsetzen der Schrauben und steigert so die Produktionseffizienz, während in der Niedriggeschwindigkeitsphase das Solldrehmoment präzise aufgebracht wird, wodurch Drehmomentüberschreitungen grundlegend verhindert und die Anzugsgenauigkeit sowie die strukturelle Integrität des Gehäuses gewährleistet werden.

Bei weichen Kunststoffverbindungen kommt eine mehrstufige Anzugsstrategie zum Einsatz, die die Montage-Spannungen schrittweise abbaut. Dadurch werden Defekte durch Drehmomentabfall nach dem Anziehen wirksam unterdrückt, eine stabile effektive Schraubenklemmkraft aufrechterhalten und das Problem versteckter Anziehefehler bei weichen Verbindungen grundlegend gelöst. Die Anlage ist zudem mit voreingestellten Vorlagen für Anziehstrategien ausgestattet, was einen schnellen Wechsel zwischen verschiedenen Arbeitsbedingungen ermöglicht, um den Anforderungen einer flexiblen, sortenreichen Massenproduktion von Pumpen für neue Energien gerecht zu werden.

Im Hinblick auf die intelligente Fehlervermeidung während des gesamten Prozesses setzt die Anlage innovativ einen dualen Drehmoment-Bewertungsmechanismus ein, der Sensor- und Stromdaten kombiniert und die Eignung des Anzugsdrehmoments aus zwei Dimensionen überprüft, um Erkennungsfehler zu beseitigen, die bei Modi mit Einzelbewertung auftreten können. Das Werkzeug unterstützt die individuelle Anpassung zentraler Prozessparameter, darunter Drehmoment, Winkel, Anzugssteigung und Schrittintervalle. Mit einem einzigen Klick lassen sich spezielle Funktionen zur Überwachung von Anomalien wie lockere oder ausgefranste Gewinde, Nachziehen, Drehmomentabweichungen und Leerlauf beim Anziehen aktivieren. Dies ermöglicht die vollautomatische Erkennung verschiedener Anziehfehler während des Pumpenmontageprozesses, wodurch komplexe manuelle Anpassungen entfallen und die Bedienungshürde sowie das Risiko menschlicher Fehler deutlich reduziert werden. So werden eine intelligente Fehlervermeidung und die automatische Aussortierung von Fehlern während des gesamten Anziehprozesses gewährleistet, was die Montagequalität von Pumpen für neue Energien bereits an der Quelle sicherstellt.

Für die Rückverfolgbarkeit von Daten in der intelligenten Fertigung kann das Danikor TTC-Anzugswerkzeug während des gesamten Pumpenanzugsprozesses Kerndaten in Echtzeit erfassen und vollständig aufzeichnen, darunter Steigung, Drehmoment, Winkel, Anzugsschritte und Produktionszeit. Es überträgt diese Daten automatisch an das MES (Manufacturing Execution System), um ein lückenloses System zur Datenrückverfolgbarkeit zu etablieren. Produktionsleiter können jederzeit auf die Anzugsdaten zugreifen und historische Anzugskurven zum Vergleich und zur Analyse einblenden. Dies ermöglicht nicht nur eine präzise Rückverfolgbarkeit der Anzugsdaten jeder Schraube, um die strengen Qualitätsmanagementstandards der Fahrzeughersteller zu erfüllen, sondern bietet auch eine genaue Datenunterstützung für Prozessiteration, Parameteroptimierung und Fehleranalyse, wodurch die Montagekonsistenz und die Produktionsausbeute von Pumpen für neue Energiefahrzeuge kontinuierlich verbessert werden.

IV. Fazit

Als zentrale Präzisionskomponente des Wärmemanagementsystems bildet die Qualität der Anzugsmontage der Wasserpumpe für Fahrzeuge mit alternativen Antrieben die Grundlage für den stabilen Betrieb des gesamten Wärmemanagementsystems des Fahrzeugs und steht in direktem Zusammenhang mit der Sicherheit des „Drei-Elektro“-Systems sowie der Gesamtlebensdauer des Fahrzeugs. Herkömmliche Anzugsgeräte mit ihren starren Prozessen, unzureichender Präzision, schwachen Fehlersicherungsfähigkeiten und mangelnder Datenrückverfolgbarkeit können die Anforderungen an eine hochpräzise und hochzuverlässige Serienmontage von Fahrzeugen mit alternativen Antrieben nicht mehr erfüllen.

Die sensorgesteuerten intelligenten Schraubwerkzeuge der Danikor TTC-Serie lösen präzise zentrale Montageherausforderungen bei Pumpen für Fahrzeuge mit alternativen Antrieben, wie Drehmomentüberschreitung, Drehmomentabfall, lose Schrauben, überdrehtes Gewinde und unzureichende Klemmkraft. Sie beseitigen grundlegend Qualitäts- und Sicherheitsrisiken wie das Lösen von Schrauben, Kühlmittelleckagen und Ausfälle des Thermomanagements. Als intelligente Komplettlösung für das Anziehen von Pumpen und Präzisionskomponenten für das Wärmemanagement in Fahrzeugen mit alternativen Antrieben trägt die Danikor TTC-Serie dazu bei, die Fertigung von Komponenten für diese Fahrzeuge in Richtung höherer Präzision, Intelligenz, Rückverfolgbarkeit und schlanker Produktion zu optimieren.
