Automatische Zuführung von Metallunterlegscheiben: Wie flexible Zuführsysteme die Herausforderungen bei der Präzisionszuführung in der 3C-Elektronik lösen

{{{sourceTextContent.subTitle}}}

Wie flexible Zuführsysteme die Herausforderungen der präzisen Zuführung in der 3C-Elektronik lösen

{{{sourceTextContent.description}}}

In der heutigen Landschaft der 3C-Elektronikfertigung, die von schnellen Iterationszyklen geprägt ist, dienen Metallunterlegscheiben als grundlegender Träger für Kernkomponenten wie Steckverbinder, Abschirmungen und Federkontakte. Die Präzision und Effizienz ihres Zuführprozesses bestimmen direkt die Gesamtkapazität und die Ausbeute der gesamten Produktionslinie. Angesichts der branchenüblichen Herausforderungen wie einer Produktion mit hoher Produktvielfalt und geringen Stückzahlen sowie ultradünner, leicht beschädigbarer Materialien sind die herkömmliche manuelle Zuführung und spezielle Vibrationsförderer nicht mehr für die Anforderungen einer flexiblen Fertigung geeignet. Die Modernisierung der automatischen Zuführtechnik für Metallunterlegscheiben ist zu einem entscheidenden Durchbruch für die Verbesserung von Qualität und Effizienz in elektronischen Montagelinien geworden.

I. Drei zentrale Probleme bei der Zuführung von Metallunterlegscheiben für die Elektronikindustrie

Metallunterlegscheiben sind in der Regel weniger als 0,2 mm dick, zeichnen sich durch geringes Gewicht und leichte Verformbarkeit aus und weisen erhebliche Größenunterschiede auf. In der tatsächlichen Produktion ist ihre Zuführung weitaus anspruchsvoller als bei herkömmlichen Bauteilen:

Geringe Effizienz und mangelnde Konsistenz bei der manuellen Zuführung: Das manuelle Einlegen einzelner Unterlegscheiben schränkt nicht nur die Taktzeit ein, sondern ist zudem anfällig für Fehler wie falsche Ausrichtung, Überlappungen oder ausgelassene Einlagen. In hochpräzisen Montageprozessen führt dies direkt zu einer Erhöhung der Produktfehlerquote.

Unzureichende Kompatibilität herkömmlicher Vibrationsschalen: Herkömmliche Vibrationsschalen erfordern maßgeschneiderte Führungsbahnen für einen einzigen Materialtyp. Die Umrüstzeiten sind lang und die Hardwarekosten hoch, sodass sie den Anforderungen an schnelle Produktionsumstellungen bei einer Produktion mit großer Vielfalt und geringen Stückzahlen nicht gerecht werden können. Zudem neigen dünne Unterlegscheiben während des Fördervorgangs zu Verklemmen und Verkratzen, was zu einer anhaltend hohen Materialausfallquote führt.

Schwierigkeiten bei der Positionserkennung und -bestimmung: Metallunterlegscheiben weisen eine hohe Reflektivität und eine flache Form auf. Herkömmliche Bildverarbeitungslösungen haben oft Schwierigkeiten, die Vorder- bzw. Rückseite sowie Winkelabweichungen schnell und genau zu erkennen, was sich direkt auf die Stabilität der nachfolgenden Greif- und Montagevorgänge auswirkt.

II. Flexibles Zuführsystem: Die optimale Lösung für die automatisierte Zuführung von Metallunterlegscheiben

Um diese branchenweiten Probleme zu lösen, hat Danikor auf der Grundlage von über einem Jahrzehnt Erfahrung in der automatischen Zuführtechnik ein flexibles Zuführsystem entwickelt, das speziell auf ultradünne Metallunterlegscheiben zugeschnitten ist. Dieses System automatisiert den gesamten Prozess – vom Materialtransport über die Lageanpassung bis hin zur visuellen Erkennung und zur Pick-and-Place-Montage – und schafft dabei ein Gleichgewicht zwischen drei Kernkriterien: Flexibilität, Präzision und Effizienz.

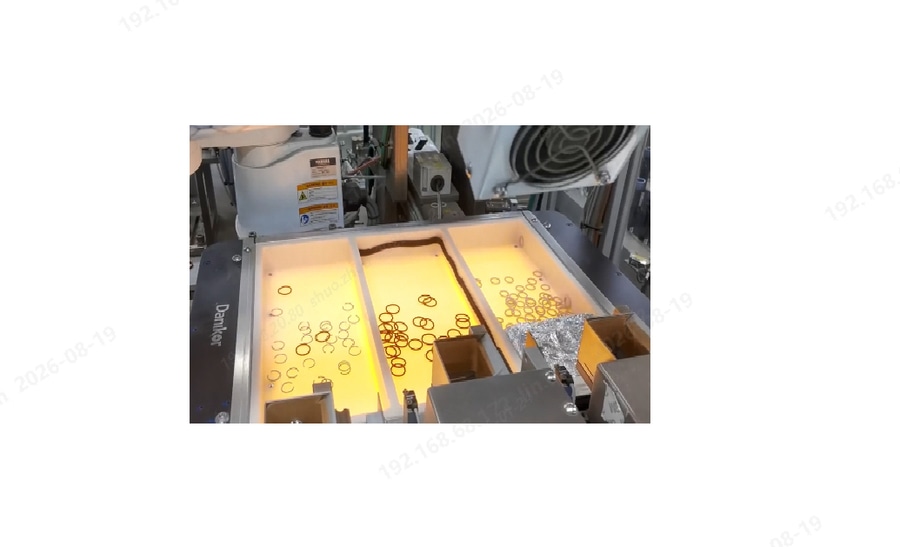

Maßgeschneidertes Tray-Design zur Verbesserung der Zuführungsausbeute von Anfang an: Um den flachen und leichten Eigenschaften der Metallunterlegscheiben entgegenzuwirken, nutzt das System ein speziell entwickeltes Tray-Design mit Schlitzen. Präzisionsschlitze werden auf Basis der spezifischen Abmessungen und Materialeigenschaften der Unterlegscheiben gefräst. Dadurch nehmen die Teile während der Vibration leichter eine Standardlage ein, was die Wahrscheinlichkeit, die richtige Lage zu erreichen, deutlich erhöht und somit die Komplexität der nachgelagerten visuellen Erkennung und des Greifvorgangs auf physischer Ebene verringert. Für Arbeitsbereiche mit begrenztem Platzangebot kann ein Vibrationsschalen-Design im Verhältnis 1:2 oder 1:3 eingesetzt werden. Ein einzelnes Vibrationsfach kann gleichzeitig zwei oder drei verschiedene Spezifikationen von Metallunterlegscheiben aufnehmen, was die gleichzeitige Zuführung mehrerer Typen auf engstem Raum ermöglicht, die Anlagenauslastung deutlich verbessert und die Gesamtinvestitionskosten senkt.

Flexible Vibrationstechnologie – Ausgewogenheit zwischen Effizienz und Materialschutz: Das flexible Zuführfach von Danikor nutzt die Antriebstechnologie mit Schwingspulenmotor. Mithilfe interner Algorithmen werden verschiedene Materialbewegungsmuster präzise gesteuert, was eine effiziente Verteilung und Lageanpassung der Metallunterlegscheiben ermöglicht:

Intelligente Frequenzermittlung: Die adaptive Ein-Tasten-Frequenzfunktion ermittelt automatisch die optimale Schwingungsfrequenz für das Material und schließt die Einrichtung in nur 12 Sekunden ab. Dies verkürzt die Umrüst- und Inbetriebnahmezeit erheblich und reduziert den technischen Fachwissenbedarf der Bediener.

Präzise Richtungssteuerung: Die Vibrationsrichtungen lassen sich über die grafische Benutzeroberfläche einfach anpassen, was eine schnelle Korrektur der Teileposition und -lage ermöglicht und eine präzise „Point-and-Shoot“-Steuerung gewährleistet.

Sofort-Start-/Stopp-Design: Die Restschwingungszeit wird von 1 Sekunde auf 0,2 Sekunden reduziert, wodurch die Wartezeit für die Bildaufnahme durch das Bildverarbeitungssystem effektiv minimiert und die gesamte Zuführzykluszeit verbessert wird.

Im Vergleich zu herkömmlichen Vibrationsschalen kommt bei dieser Lösung eine maßgeschneiderte Schale aus Hochpolymer zum Einsatz. Der sanfte Vibrationsprozess minimiert starke Reibung, verhindert so wirksam Kratzer und Verformungen der Metallunterlegscheiben und reduziert den Materialabfall erheblich.

Integrierte Bildverarbeitung und Robotik für hochpräzise Pick-and-Place-Positionierung: Das gesamte System nutzt das Bildverarbeitungssystem als „Auge und Gehirn“ und arbeitet mit einem Industrieroboter zusammen, um ein präzises Greifen zu erreichen und die Herausforderung der Positionierung dünner Teile zu meistern.

Hochpräzise visuelle Erkennung: Ausgestattet mit proprietären intelligenten KI-Algorithmen kann das System korrekte und falsche Teilelagen selbstständig erlernen und dabei automatisch Merkmalspunkte extrahieren. Dies ermöglicht eine stabile Erkennung selbst bei Metallunterlegscheiben mit winzigen Unterschieden. Es unterstützt verschiedene Betriebsmodi, wie z. B. Kontrasterkennung und Konturpositionierung, um die Position und die Winkelkoordinaten der Teile schnell zu identifizieren.

Hohe Flexibilität und schnelle Reaktion auf eine Produktion mit großer Produktvielfalt: Das flexible Zuführsystem eignet sich perfekt für das in der Elektronikindustrie übliche Produktionsmodell mit großer Produktvielfalt und geringen Stückzahlen.

Der kompatible Teilegrößenbereich reicht von 1 bis 170 mm. Es unterstützt verschiedene Materialien, darunter Metall, Kunststoff und Keramik, sodass mit derselben Anlage mehrere unterschiedliche Spezifikationen von Metallunterlegscheiben verarbeitet werden können.

Die softwarebasierte Umrüstung ist komfortabel und die Materialentleerung erfolgt schnell. Der Produktwechsel kann ohne Austausch von Hardware durchgeführt werden, was den Umrüstzyklus in der Produktion erheblich verkürzt.

III. Fazit

Da sich 3C-Elektronikprodukte weiter in Richtung Miniaturisierung und höherer Präzision entwickeln, wird die Nachfrage nach automatisierter Zuführung von Präzisionsteilen wie Metallunterlegscheiben stetig steigen. Durch die Nutzung der Kernvorteile „strukturelle Flexibilität, Steuerungsflexibilität und Anwendungsflexibilität“ löst das flexible Zuführsystem von Danikor nicht nur die Herausforderungen bei der Zuführung ultradünner Metallunterlegscheiben, sondern bietet auch zuverlässige technische Unterstützung für Elektronikhersteller beim Übergang zu einer flexiblen, intelligenten Fertigung. In Zukunft werden flexible Zuführlösungen dank der tiefgreifenden Integration von KI-Bildverarbeitungs- und Schwingungssteuerungstechnologien breite Anwendung in immer mehr Präzisionsfertigungsszenarien finden und so dazu beitragen, dass die industrielle Fertigungsbranche stetig in Richtung höherer Qualität und größerer Effizienz voranschreitet.
