Wie bestimmt der Reibungskoeffizient den Erfolg oder Misserfolg der Schraubenmontage?

{{{sourceTextContent.subTitle}}}

schraubenanzug, automatische Schraublösung, automatisches Schraubenzuführungs- und Anzugssystem

{{{sourceTextContent.description}}}

In der Welt der Schraubenmontage konzentrieren wir uns oft auf den Drehmomentwert - die deutlich sichtbare Zahl auf dem Schraubenschlüssel. Die Ingenieure legen das Drehmoment streng nach den Normen fest, und die Bediener führen das Anziehen präzise aus. Hinter den Kulissen spielt jedoch ein versteckter "Regler" eine entscheidende Rolle: der Reibungskoeffizient.

Viele glauben fälschlicherweise, dass "Anziehen" alles ist, aber sie wissen nicht, dass bis zu 90 % des Anzugsmoments für die Überwindung der Reibung verwendet werden. Nur etwa 10 % des Drehmoments werden tatsächlich in die benötigte Vorspannung (Klemmkraft) umgewandelt. Das Verständnis des Einflusses des Reibungskoeffizienten ist der erste Schritt zu einer qualitativ hochwertigen Schraubenmontage.

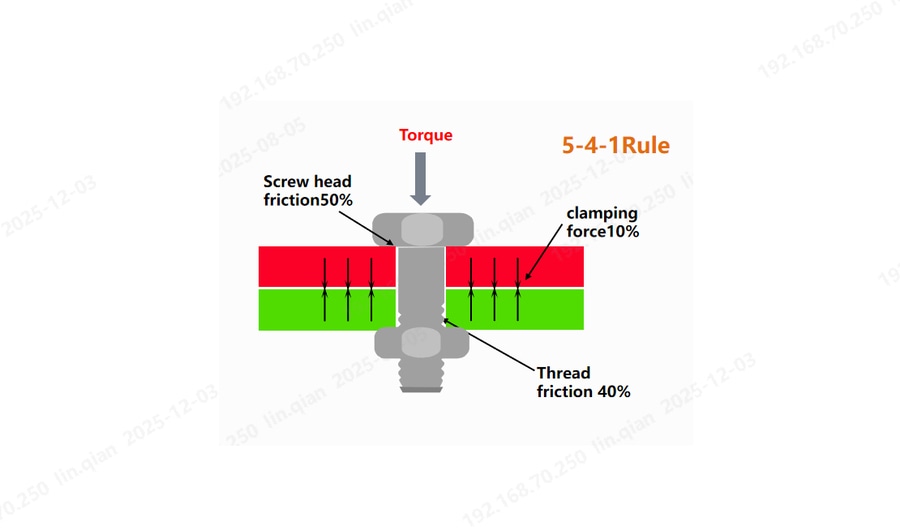

Der "Dreifach-Verbrauch" des Anzugsmoments

Um den Reibungskoeffizienten zu verstehen, müssen wir zunächst wissen, wohin das Anzugsmoment fließt. Wenn wir ein Drehmoment aufbringen, wird es hauptsächlich an drei Stellen verbraucht:

Gewindereibung (≈ 40 %): Reibung zwischen dem Schraubengewinde und der Mutter oder den Gewinden der Gewindebohrung.

Lagerflächenreibung (≈ 50 %): Reibung unter dem Schraubenkopf oder Mutterflansch gegen die Oberfläche der eingespannten Teile.

Erzeugen der Vorspannung (≈ 10 %): der Teil, der die Schraube schließlich streckt und die Klemmkraft erzeugt, um die Teile zusammenzuhalten.

Wie man sieht, verbraucht die Reibung den größten Teil des Eingangsdrehmoments. Der Reibungskoeffizient ist der zentrale Parameter, der die Größe dieser Reibungskräfte misst.

Wie sich der Reibungskoeffizient direkt auf die Montagequalität auswirkt

Schwankungen des Reibungskoeffizienten führen direkt zu großen Streuungen bei der Vorspannung, was zu zwei extremen Risiken führt:

Szenario 1 - Reibungskoeffizient zu niedrig (zu glatt)

Ergebnis: Wenn das Zielmoment erreicht ist, wird der Anteil des Drehmoments, der zur Erzeugung der Vorspannung verwendet wird, relativ groß, da die Reibung zu gering ist.

Risiko: Die Schraube wird überdehnt und erzeugt eine zu hohe Vorspannung. In leichten Fällen werden die eingespannten Teile gequetscht oder die Dichtung versagt; in schweren Fällen gibt die Schraube nach, dehnt sich oder bricht sogar, was zu einem katastrophalen Versagen führt.

Szenario 2 - Reibungskoeffizient zu hoch (zu rau)

Ergebnis: Wenn das angestrebte Drehmoment erreicht ist, wird der größte Teil des Drehmoments durch Reibung aufgezehrt.

Risiko: Die Vorspannung ist unzureichend. Dies führt dazu, dass sich die Verbindung lockert, die Teile relativ zueinander gleiten und sich die Schnittstelle öffnet; unter Vibrationsbelastungen verschlimmert sich das Problem schnell, was wiederum zu einem Versagen der Verbindung führt.

Schlüsselfaktoren, die den Reibungskoeffizienten beeinflussen

Um den Reibungskoeffizienten zu kontrollieren, müssen wir zunächst seine Einflussfaktoren verstehen:

Oberflächenbehandlung und Beschichtung: Verschiedene Behandlungen wie Verzinkung, Dacromet, Phosphatierung und Oxidation verändern den Reibungskoeffizienten erheblich. Schmierstoffbeschichtungen (z. B. MoS₂, PTFE) können den Reibungskoeffizienten stabilisieren und senken.

Zustand der Schmierung: Wird Öl oder Schmierfett verwendet? Welcher Typ? Die Gleichmäßigkeit und Stabilität des Schmierstoffs sind entscheidend. Trockenreibung, Ölschmierung und Fettschmierung weisen große Unterschiede im Reibungskoeffizienten auf.

Materialpaarung: die Wechselwirkung zwischen der Härte des Schrauben- und des Klemmteilmaterials und der Oberflächenrauhigkeit.

Anzugsgeschwindigkeit: In einigen Fällen wirkt sich die Anzugsgeschwindigkeit auf die Schmierstoffverteilung und den Reibungsverlauf aus.

Wiederholtes Anziehen: Wenn dasselbe Schrauben-Mutter-Paar demontiert und wiederverwendet wird, ändern sich die Oberflächenbeschaffenheit und der Reibungskoeffizient.

Wie lässt sich der Reibungskoeffizient effektiv steuern und eine zuverlässige Montage erreichen?

Angesichts der Herausforderungen, die der Reibungskoeffizient mit sich bringt, bietet die moderne Industrie ausgereifte Lösungen:

Drehmoment-Winkel-Methode
Anstatt sich nur auf das Drehmoment zu verlassen, wird bei dieser Methode zunächst ein Anfangsdrehmoment aufgebracht, um das Spiel zu beseitigen, und dann um einen bestimmten Winkel gedreht. Da die Schraubendehnung proportional zum Drehwinkel ist, steuert diese Methode die Vorspannung direkter und reduziert den Einfluss der Reibwertstreuung.

Reibungsstabilisierende Mittel verwenden
Tragen Sie bei der Montage das angegebene Schmieröl oder die angegebene Schmierpaste auf und stellen Sie sicher, dass Marke, Modell und Menge einheitlich sind. Dadurch wird die Stabilität des Reibungskoeffizienten von Charge zu Charge gewährleistet.

Direkte Messung der Vorspannung
Setzen Sie bei kritischen Verbindungen direktere Methoden ein, wie z. B. Schraubenlängenmessgeräte oder mit Sensoren ausgestattete Schrauben, um die Vorspannung direkt zu überwachen und das Problem des Reibungskoeffizienten vollständig zu umgehen.

Standardisieren Sie den Montageprozess
Erstellen Sie strenge Arbeitsanweisungen, in denen Schrauben-/Mutternbeschichtungen, Schmiermittel, Anziehwerkzeuge und Anziehverfahren klar definiert sind, und schulen Sie die Bediener professionell.

Die intelligenten Servoantriebe von Danikor mit ihrer intelligenten Steuerung, intelligenten Überwachung und zuverlässigen Leistung bieten hochwertige Schraublösungen für die Automobilherstellung und andere mechanische Montageindustrien und helfen Unternehmen, die Produktqualität und Produktionseffizienz kontinuierlich zu verbessern, um die Marktnachfrage nach hochwertigen Produkten zu erfüllen
