Analyse der Ursachen und Lösungen für Drehmomentinstabilität in Drehmomentschraubern

{{{sourceTextContent.subTitle}}}

Drehmomentschraubendreher, intelligenter Schraubendreher mit Drehmomentkontrolle, Danikor smart screwdriver

{{{sourceTextContent.description}}}

Bei der industriellen Schraubmontage bestimmt die Drehmomentstabilität eines Drehmomentschraubendrehers direkt die Qualität der Verschraubung. Instabile Drehmomente können zu uneinheitlichen Verschraubungseffekten führen, die das Lösen von Bauteilen und sogar strukturelle Sicherheitsprobleme verursachen. In diesem Artikel werden die Ursachen aus verschiedenen Blickwinkeln analysiert und Lösungen angeboten.

I. Unzureichende Werkzeuggenauigkeit: Konstruktionsbedingte oder alterungsbedingte Drehmomentabweichung

(1) Ursachen

Defekte Drehmomentschraubendreher mit Kupplung: Da die Kupplung durch interne Federn angetrieben wird, haben diese Schrauber von Natur aus eine große Drehmomentstreuung. Bei hochpräzisen Anwendungen (z. B. bei der Befestigung von elektronischen Bauteilen) kann es vorkommen, dass sie abwechselnd die Spezifikationen erfüllen und die Toleranzen überschreiten.

Federalterung und -verschleiß: Nach längerem Gebrauch nimmt die Elastizität der Federn ab, wodurch das Auslösedrehmoment der Kupplung abfällt und sich ungleichmäßig abbaut, was die Drehmomentschwankungen noch verschlimmert.

Abnormale Positionierung der Komponenten: Ein Versatz beim Einbau der Federn oder ein Verschleiß der Kupplung, der zu einem erhöhten Einrückspiel führt, führt zu einer instabilen Drehmomentübertragung und damit zu "stotternden" Sprüngen.

(2) Lösungen

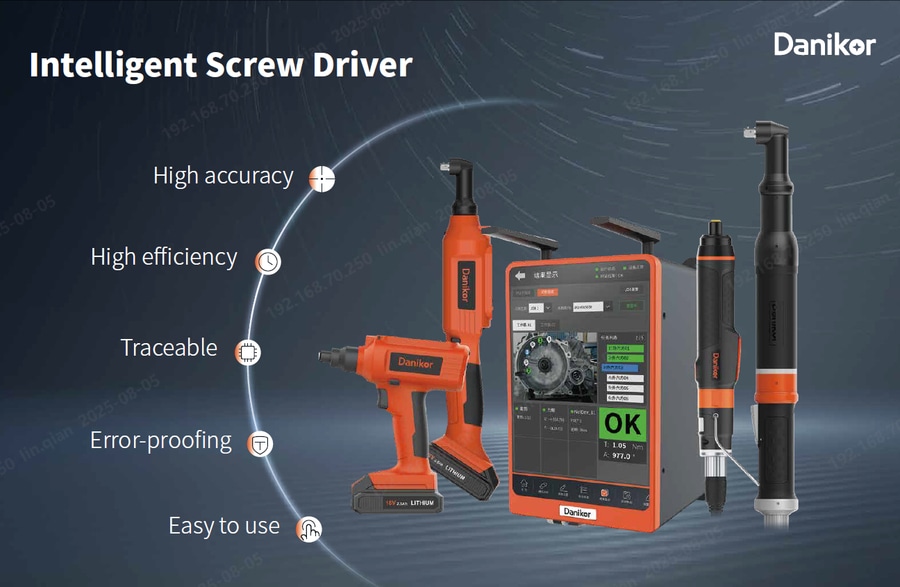

Modellauswahl: Für hochpräzise Anwendungen (z. B. Automobilelektronik oder Montage medizinischer Geräte), ersetzen Sie sie durch Servo-Drehmomentschrauber mit geringerer Streuung, wie z. B. Danikor Sensor-Elektroschrauber, die eine Genauigkeit von 6Σ±5% erreichen können.

Regelmäßige Wartung: Je nach Gebrauchshäufigkeit die internen Federn der Kupplungs-Drehmomentschrauber austauschen, die Kontaktflächen der Kupplung reinigen, um die Auswirkungen von Verschleißpartikeln zu beseitigen.

II. Unsachgemäße Parametereinstellungen: Falsch eingestellte Parameter und Szenarien, die zum Verlust der Drehmomentkontrolle führen

(1) Ursachen

Unpassende Geschwindigkeit und Verbindungsmethode: In Szenarien mit harten Verbindungen (Befestigung von Metallteilen) führt eine zu hohe Endgeschwindigkeit beim Anziehen dazu, dass die Trägheit des Motors zu einem Überschwingen des Drehmoments führt, was wiederum zu Drehmomentschwankungen in ein und demselben Schraubfall führt.

Fehlende segmentierte Parameter: Komplexe Szenarien (wie z. B. die Verschraubung von Kunststoffteilen), bei denen die segmentierten Parameter "Voranzug - Übergang - Endanzug" nicht eingestellt sind, führen zu einer schnellen Verschraubung mit hohem Drehmoment, was zu einer Verformung des Gewindes und einer abnormalen Drehmomentrückführung führt.

Die Überwachungsfunktion ist nicht aktiviert: Ohne Winkelüberwachung können bei leicht überdrehten Schrauben allein durch die Drehmomentrückmeldung keine Anomalien beim Einschrauben erkannt werden, was zu Schwankungen des Drehmoments zwischen hoch und niedrig führt.

(2) Lösungen

Szenariobasierte Parameteranpassung: Reduzieren Sie in Szenarien mit harten Verbindungen die endgültige Anzugsgeschwindigkeit, um ein Überschwingen zu verhindern; stellen Sie in komplexen Szenarien segmentierte Parameter ein - verwenden Sie ein niedriges Drehmoment und eine hohe Geschwindigkeit für die Voranzugspositionierung und eine niedrige Geschwindigkeit für den endgültigen Anzug.

Aktivieren Sie die doppelte Überwachung: Kombinieren Sie in allen Szenarien die duale Drehmoment-Winkel-Überwachung" und stoppen Sie den Schraubvorgang sofort, wenn der Winkel abnormal ist, um einen Kontrollverlust aufgrund von Parameterfehlern zu vermeiden.

III. Verschleiß der mechanischen Komponenten: Langfristige Nutzung führt zu einer Abweichung der Drehmomentübertragung

(1) Ursachen

Zahnradsatzverschleiß: Langfristige Nutzung mit hoher Frequenz führt zu Rissen und Kratzern auf der Zahnradoberfläche, wodurch sich das Spiel in der Kraftübertragung vergrößert und ein "Leerlauf" des Drehmoments und sogar ein "intermittierender Drehmomentverlust" verursacht wird.

Verschleiß der Bitverbindungskomponenten: Langfristiges Einsetzen und Entfernen der Verbindungswelle verursacht Verschleiß, was zu einem Kippen des Bits während der Befestigung, einem Versatz der Drehmomentkraft und Drehmomentschwankungen am selben Arbeitsplatz führt.

Alterung der Sensoren: Servo-Drehmomentschraubersensoren, die durch Vibration und Temperatur beeinträchtigt werden, unterliegen einer Genauigkeitsdrift und sind nicht in der Lage, kleine Drehmomentabweichungen zu erkennen, was zu einer instabilen Ausgabe führt.

(2) Lösungen

Regelmäßige Kalibrierung: Verwenden Sie regelmäßig Drehmomentkalibratoren zum Testen, passen Sie die Parameter an oder ersetzen Sie verschlissene Teile, wenn die Abweichung einen angemessenen Bereich überschreitet.

Gezielter Austausch: Wenn Zahnradsätze verschlissen sind, ersetzen Sie den gesamten Satz, ersetzen Sie Spannfutter oder Verbindungsschächte.

Täglicher Schutz: Reinigen Sie nach dem Gebrauch die Verbindungsteile des Bits und lagern Sie sie in einer trockenen Umgebung, um Feuchtigkeit im Sensor zu vermeiden.

IV. Externe Umwelteinflüsse: Betriebliche und materielle Faktoren, die Drehmomentstörungen verursachen

(1) Ursachen

Abweichung von der Betriebstechnik: Wenn die Schraube von Hand gehalten wird, führen inkonsistente Presswinkel (großer Neigungswinkel) zu einer schlechten Koaxialität zwischen Bit und Schraube, wodurch das Drehmoment in axiale und radiale Kräfte zerlegt wird, was das tatsächliche effektive Drehmoment reduziert und Schwankungen verursacht; eine übermäßige Presskraft erhöht die Motorlast, was zu einem anormalen Drehmoment führt.

Probleme mit der Materialanpassung: Unzureichende Präzision bei der Passung von Schraube und Gewindeloch (Abweichung der Gewindesteigung, grobes Gewindeschneiden) führt zu Schwankungen des Eingriffswiderstands; Öl oder Grate auf der Schraubenoberfläche verursachen ungleichmäßige Reibung, was wiederum zu Schwankungen der Drehmomentrückführung führt.

(2) Lösungen

Standardisierter Betrieb: Trainieren Sie die Bediener, die Koaxialität zwischen Bit und Schraube während des Schraubvorgangs aufrechtzuerhalten (Kontrolle des Neigungswinkels innerhalb eines kleinen Bereichs), üben Sie gleichmäßigen Druck aus und verwenden Sie die Druckrückkopplungsfunktion zur Überwachung.

Vorbehandlung des Materials: Vor dem Verschrauben die Übereinstimmung von Schraube und Gewindeloch überprüfen, Öl und Grate entfernen, raue Gewindelöcher polieren, um Widerstandsschwankungen zu reduzieren.

Optimieren des Arbeitsplatzes: Verwenden Sie bei der Massenproduktion Vorrichtungen zum Fixieren von Werkstücken, um durch manuelles Halten verursachte Positionsabweichungen zu vermeiden.

Fazit

Die Drehmomentinstabilität bei Drehmomentschraubendrehern erfordert eine mehrdimensionale Untersuchung. Durch die richtige Modellauswahl, wissenschaftliche Parametereinstellung und regelmäßige Wartung können Probleme mit Drehmomentschwankungen gelöst, die Lebensdauer der Werkzeuge verlängert, die industrielle Montagebefestigung sichergestellt und Risiken für die Produktqualität vermieden werden.
