Ursachen und Gegenmaßnahmen zur Kontrolle der Drehmomentinstabilität in Drehmomentwerkzeugen für die industrielle Montage

{{{sourceTextContent.subTitle}}}

Drehmomentwerkzeuge für die industrielle Montage

{{{sourceTextContent.description}}}

Bei industriellen Montageprozessen ist die Instabilität des Drehmoments bei Drehmomentwerkzeugen ein häufiges Problem, mit dem viele Fertigungsunternehmen konfrontiert sind. Drehmomentschwankungen beeinträchtigen nicht nur die Produktkonsistenz, sondern können auch zu losen Schrauben, abgerissenen Gewinden oder sogar zu strukturellem Versagen führen und in schwerwiegenden Fällen das Risiko von Nacharbeiten und Nachverkäufen erhöhen. Was genau ist die Ursache für Drehmomentinstabilität bei Drehmomentwerkzeugen?

1. Unzureichende Genauigkeit von Drehmomentwerkzeugen ist eine der häufigsten Ursachen
Kupplungsartige Drehmomentwerkzeuge haben von Natur aus eine relativ große Streuung.

Herkömmliche Kupplungsdrehmomentwerkzeuge basieren auf mechanischen Federn und Kupplungsmechanismen zur Steuerung der Drehmomentabgabe, die von Natur aus eine gewisse Drehmomentstreuung aufweisen, was es in der Regel schwierig macht, die Anforderungen an eine hochgenaue Montage zu erfüllen.

- Federn werden durch Ermüdung erheblich beeinträchtigt

- Starke Beeinflussung durch Temperatur, Verschleiß und Nutzungsdauer

- Relativ geringe Wiederholgenauigkeit

Mit zunehmender Einsatzdauer verstärkt der elastische Zerfall der Federn die Drehmomentschwankungen weiter, so dass das tatsächliche Ausgangsdrehmoment vom Sollwert abweicht und sich als Drehmomentinstabilität bemerkbar macht.

Anwendbare Empfehlung:

Drehmomentwerkzeuge mit Kupplung eignen sich besser für Szenarien mit geringen Anforderungen an die Drehmomentkonstanz, wie z. B. die allgemeine Montage von Bauteilen.

2. Die Drehmomentinstabilität bei Servo-Drehmomentwerkzeugen hängt meist mit den Strategieeinstellungen zusammen
Im Vergleich zu herkömmlichen Werkzeugen verfügen hochpräzise Servo-Drehmomentwerkzeuge von Natur aus über höhere Drehmomentsteuerungsfähigkeiten. Wenn eine Drehmomentinstabilität auftritt, handelt es sich häufig nicht um ein Hardwareproblem, sondern um eine falsche Einstellung der Anzugsstrategie.

Wenn die Drehgeschwindigkeit unter harten Arbeitsbedingungen zu hoch ist, kann es zu einem Überschwingen des Drehmoments kommen

Bei harten Verbindungen (z. B. Metall-auf-Metall, starre Strukturen), wenn die Drehzahl in der letzten Anzugsphase zu hoch eingestellt ist:

- Die Trägheit des Motors kann nicht rechtzeitig abgebaut werden

- Das Drehmoment steigt zu schnell an

- Ein Überschwingen des Drehmoments ist wahrscheinlich

Das Endergebnis ist:

Das tatsächliche Anzugsdrehmoment ist höher als der eingestellte Wert, was zu einer Drehmomentinstabilität führt
Optimierungsempfehlungen:

- Reduzieren Sie die Drehzahl während der letzten Anzugsstufe

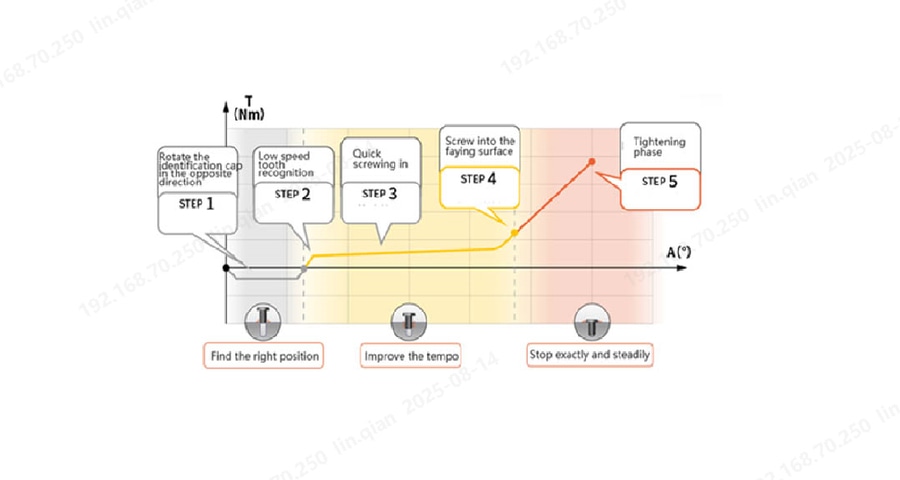

- Anwendung einer mehrstufigen Anzugsstrategie (schnelles Eindrehen der Schraube + langsamer Endanzug)

- Aktivierung der Strategie zur Steuerung von Drehmoment und Winkel

3. Verschleiß mechanischer Komponenten durch langjährigen Hochfrequenzeinsatz
Selbst bei hochwertigen Drehmomentwerkzeugen kommt es nach längerem Hochfrequenzeinsatz zwangsläufig zu internen Verschleißproblemen:

- Vergrößertes Zahneingriffsspiel

- Veränderung des Übertragungswirkungsgrades durch Lagerverschleiß

- Nullpunktdrift des Sensors

Diese wirken sich direkt auf die stabile Ausgabe des Drehmoments aus und zeigen sich als:

- Erhöhte Drehmomentschwankungen bei gleicher Einstellung

- Verminderte Wiederholgenauigkeit

- Inkonsistente Montageergebnisse über verschiedene Chargen hinweg

4. Fehlende regelmäßige Kalibrierung ist der Hauptgrund für verstärkte Drehmomentabweichungen
Viele Unternehmen vernachlässigen die Bedeutung einer regelmäßigen Kalibrierung beim Einsatz von Drehmomentwerkzeugen. Sogar hochpräzise Servo-Drehmomentwerkzeuge müssen kalibriert werden, um durch Verschleiß und Alterung verursachte Fehler auszugleichen.

Die Rolle der regelmäßigen Kalibrierung umfasst:

- Korrektur der Sensorabweichung

- Kompensieren von mechanischen Verschleißfehlern

- Sicherstellen, dass die Drehmomentdaten authentisch und zuverlässig sind

Empfohlener Zyklus: Die ISO 9001-Qualitätsnormen geben keine Kalibrierungszyklen und -häufigkeit vor; diese hängen von verschiedenen Faktoren wie der Verwendung des Werkzeugs und der Umgebung ab. Bei Anwendungen mit hoher Frequenz kann eine Kalibrierung einmal pro Tag erforderlich sein, während bei Anwendungen mit niedriger Frequenz eine Kalibrierung nur einmal pro Jahr erforderlich ist.

Vier Tipps zur Bestimmung der Kalibrierungshäufigkeit:

- Überprüfen Sie die Kalibrierungsempfehlungen des Herstellers des Drehmomentwerkzeugs (soll die Kalibrierung nach einer bestimmten Anzahl von Zyklen erfolgen?)

- Wie stabil war das Drehmomentwerkzeug in der Vergangenheit?

- Wie kritisch sind die entsprechenden Messungen?

- Welche Risiken und Konsequenzen würden sich aus einer Überschreitung der Toleranzen ergeben?

Während des Einsatzes müssen die Werkzeuge regelmäßig auf ihr Drehmoment überprüft und das System zum Ausgleich von Abweichungen kalibriert werden. Der tatsächliche Kalibrierungszyklus muss auf der Grundlage der Einsatzbedingungen vor Ort, der Verwendung des Messgeräts, der Häufigkeit des Einsatzes und der Sicherheitsanforderungen an die montierten Produkte festgelegt werden. Wir empfehlen, das Messsystem unter Berücksichtigung der Bedingungen vor Ort alle 250.000 Zyklen/1 Monat oder 500.000 Zyklen/2 Monate zu kalibrieren. Die allgemeine Kalibrierungsmethode lautet: Testen Sie 25 Sätze von Werkzeuganzeigewerten (x) und dynamischen Drehmomentmesswerten (y), führen Sie eine lineare Anpassung y=kx+b durch und geben Sie die mittlere prozentuale Abweichung vom Solldrehmoment (k) und den Abweichungswert (b) in die entsprechenden Felder auf der Steuerungsschnittstelle ein. Die Einstellung des Prozentsatzes K ist eine Grobabstimmung, die Einstellung der Abweichung B eine Feinabstimmung.

5. Wie lässt sich das Problem der Drehmomentinstabilität bei Drehmomentwerkzeugen systematisch lösen?
Bei der Lösung von Problemen mit der Drehmomentinstabilität sollten die folgenden Aspekte berücksichtigt werden:

Vernünftige Modellauswahl: Bevorzugen Sie Servo-Drehmomentwerkzeuge für die Montage mit hoher Konsistenz

Optimierung der Strategie: Festlegen geeigneter Drehzahlen und Kontrollmethoden auf der Grundlage harter oder weicher Verbindungen

Prozess-Überwachung: Einführung von Drehmoment- und Winkeldatenüberwachung zur Verbesserung der Rückverfolgbarkeit

Regelmäßige Wartung und Kalibrierung: Reduzieren Sie systematische Fehler, die durch Verschleiß verursacht werden

Die Drehmomentinstabilität bei Drehmomentwerkzeugen wird nicht durch einen einzelnen Faktor verursacht, sondern ist das Ergebnis der kombinierten Auswirkungen von Werkzeuggenauigkeit, Anzugsstrategie, Arbeitsbedingungen und Wartungsmanagement. Nur durch systematische Analyse und Optimierung können wir die Montagequalität und die Produktkonsistenz wirklich verbessern.
