Servo-Schraubmaschine mit Mehrspindel-Simultananzug: Lösung der Probleme bei der Befestigung von Automobilreifen

{{{sourceTextContent.subTitle}}}

Servo-Schraubmaschine mit mehreren Spindeln zum gleichzeitigen Anziehen

{{{sourceTextContent.description}}}

Als einzige Verbindung zwischen dem Fahrzeug und dem Untergrund ist der Anziehvorgang der Radschrauben von entscheidender Bedeutung. Das Anziehen der Radschrauben wird in der Automobilmontage als „Sicherheits-Anziehstation der Klasse A“ eingestuft, sodass keinerlei Nachlässigkeit zulässig ist. Dieser Artikel befasst sich eingehend mit den zentralen Prozessproblemen beim Anziehen von Radschrauben in der Automobilindustrie. In Verbindung mit den technischen Merkmalen der Servo-Schraubendreher der TQC-Serie von Danikor wird detailliert analysiert, wie die Technologie des simultanen Mehrspindel-Anziehens diese branchenweiten Herausforderungen bewältigt.

I. Vier zentrale Schwachstellen beim Anziehprozess von Fahrzeugrädern

Ungleichmäßige Lastverteilung bei Mehrspindel-Systemen führt zu Verformungen der Radnabe und zur Gefahr des Lösens
Kfz-Räder werden in der Regel mit 4 bis 6 Schrauben befestigt, die kreisförmig angeordnet sind. Bei der sequenziellen Anziehung mit einer einzigen Spindel oder bei Verwendung herkömmlicher, nicht synchroner Geräte sind die zuerst angezogenen Schrauben einer übermäßigen Anfangsvorspannung ausgesetzt. Beim Anziehen der nachfolgenden Schrauben lässt die Vorspannung der zuerst angezogenen Schrauben häufig nach. Diese „ungleichmäßige Lastverteilung“ kann leicht zu geringfügigen Profilverformungen an der Radnabe führen. Bei hoher Fahrgeschwindigkeit löst dies nicht nur starke Karosserievibrationen aus, sondern kann aufgrund ungleichmäßiger Beanspruchung auch zu Ermüdungsbrüchen der Schrauben führen, was die lebensgefährliche Gefahr eines Radverlusts mit sich bringen kann.

Dynamische Drehmomentdämpfung und hohe Regelgenauigkeit
Während des Anziehvorgangs von Radschrauben tritt aufgrund von Schwankungen in der mikroskopischen Rauheit der Passflächen, Veränderungen im Gewindereibungspaar und der elastoplastischen Verformung der Werkstoffe häufig ein signifikantes Phänomen der „Drehmomentdämpfung“ auf. Herkömmliche Anzugswerkzeuge verfügen nicht über ausreichende Präzision und können die mikroskopischen Belastungsänderungen des Materials während der verschiedenen Anzugsphasen (insbesondere beim Eintritt in die Streckgrenze) nicht in Echtzeit erfassen. Kann die Anzugsgenauigkeit nicht innerhalb eines extrem engen Toleranzbereichs kontrolliert werden, führt dies zu einer übermäßigen Streuung der Vorspannkraft zwischen den Schrauben des Fahrzeugs, was die Einhaltung der strengen Prozessfensteranforderungen in der High-End-Automobilfertigung erschwert.

Unfähigkeit zur Online-Korrektur im geschlossenen Regelkreis, was zu erheblichen Verlusten durch Produktionsstillstände führt
In hochautomatisierten Endmontagelinien der Automobilindustrie können herkömmliche Anzugsysteme bei Auftreten einer Anzugsabweichung an einer Schraube (z. B. Gewindeschaden, unzureichende Klemmkraft, Drehmomentüberschreitung usw.) nicht intelligent eingreifen, ohne die Produktionslinie zu unterbrechen. Dies erfordert in der Regel, dass die gesamte Montagelinie einen Alarm auslöst und angehalten wird oder dass das Fahrzeug in einen Offline-Nachbearbeitungsbereich umgeleitet wird, um den gesamten Satz manuell zu demontieren und nachzubearbeiten. Dies stört den Produktionstakt erheblich, verursacht enorme wirtschaftliche Verluste durch Produktionsausfälle und erhöht das Risiko von Folgeschäden durch wiederholte Arbeitsschritte.

Fehlende umfassende Datenverfolgung und Rückverfolgbarkeit über den gesamten Lebenszyklus
Als kritische Sicherheitskomponente sind die Parameter des Radanzugs ein zentraler Bestandteil des Qualitätsrückverfolgungssystems in der Automobilindustrie. Herkömmliche Anzugsgeräte weisen einen geringen Digitalisierungsgrad auf; die während des Anzugs erzeugten Drehmoment-Winkel-Kurven, Spitzendrehmomentwerte und andere Daten sind verstreut und können nicht in Echtzeit mit der Fahrgestellnummer (VIN) des Fahrzeugs verknüpft werden, um eine zentralisierte Verwaltung zu ermöglichen. Wenn später auf dem Markt Qualitätsstreitigkeiten oder Rückrufe auftreten, haben Unternehmen Schwierigkeiten, eine präzise Rückverfolgbarkeit und Nachvollziehbarkeit über die gesamte Produktionslinie hinweg zu gewährleisten.

II. Wie die Kernfunktionen der Danikor-Servo-Schraubendreher die Schwachstellen präzise beheben

Ausgerichtet auf die oben genannten Schwachstellen bei den Radanzugprozessen in der Automobilindustrie bieten hochwertige Servo-Schraubendreher, vertreten durch die TQC-Serie, intelligente Lösungen, die sich auf ihren breiten Drehmomentbereich (2–600 Nm), ihre überlegene Hardware-Architektur und fortschrittliche Regelungsstrategien stützen.

Strategie zum gleichzeitigen Anziehen mit mehreren Spindeln: Höhere Konsistenz bei der Koordination mehrerer Spindeln
Um das Problem der ungleichmäßigen Belastung bei mehreren Schrauben zu beheben, unterstützt dieses Servo-Schraubwerkzeugsystem die synchrone Steuerung von bis zu 30 Spindeln. An der Reifenmontagestation kann eine aus mehreren Servo-Schraubwerkzeugen bestehende Anzugsmatrix über eine übergeordnete Steuerungsplattform eine strenge Synchronisation aller Schritte während des gesamten Anzugsprozesses erreichen. Während des Anzugs erhöhen alle Servo-Schraubwerkzeuge die Belastung proportional mit derselben Drehmomentanstiegssteigung und -geschwindigkeit, wodurch eine absolut gleichmäßige Kraft auf die Radnabe und die Bremsscheibe gewährleistet wird. Diese überragende Synchronisationsfähigkeit beseitigt grundlegend die gegenseitige Beeinflussung und Streuung der Vorspannkraft, die durch die Anzugsreihenfolge verursacht wird, minimiert das Risiko einer Verformung der Radnabe auf ein Minimum und gewährleistet die Konsistenz und Stabilität der Verbindungsqualität an kritischen Stationen.

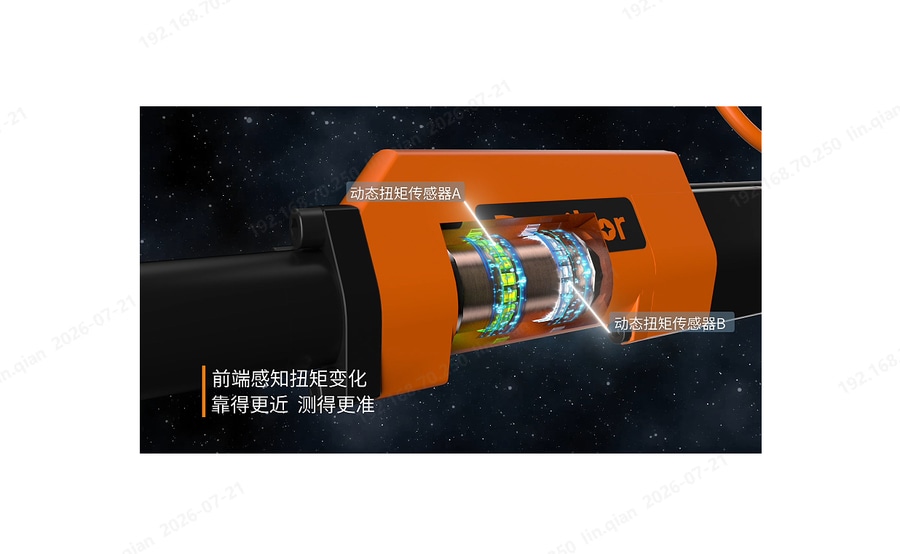

Zwei dynamische Sensoren an der Vorderseite: Erzielung einer ultrahochpräzisen Leistung von 6σ ±2,5 %
Um die Herausforderung der Präzision bei der Drehmomentsteuerung zu meistern, verfügt der Servo-Schraubendreher über ein hochinnovatives Hardware-Design. Das System ist mit zwei dynamischen Drehmomentsensoren ausgestattet, die in Kombination mit fortschrittlichen Algorithmen für die Echtzeit-Kompensationssteuerung eine ultrahochpräzise Regelungsfähigkeit von 6σ ±2,5 % erreichen. Noch wichtiger ist, dass das Gerät über ein „frontseitig montiertes“ Design verfügt, bei dem die dynamischen Drehmomentsensoren direkt am vordersten Ende der Hauptspindel angebracht sind. Diese Konstruktion ermöglicht die direkte Erfassung von Drehmomentänderungen in Echtzeit, und zwar möglichst nah am Ende des Schrauben-Reibungspaares, wodurch Übertragungsfehler und Drehmomentverluste durch den mechanischen Antriebsstrang erheblich reduziert und somit die Konsistenz der Messungen deutlich verbessert werden. Darüber hinaus ermöglicht das „Dual-Sensor-, Dual-Sicherheit“-Design eine gegenseitige Absicherung der Daten und eine Gegenprüfung der Drehmomentwerte, was die langfristige Zuverlässigkeit des Servo-Schraubers im Hochleistungsbetrieb weiter erhöht.

Fortschrittliche Regelungsstrategien für die Sicherheit: Streckgrenzenregelung und Nullgeschwindigkeits-Halte-Technologie
Bei der Bewältigung von Materialverformungen und der Verhinderung von Drehmomentabfall zeigen hochwertige Servo-Schraubendreher erhebliche Vorteile hinsichtlich ihrer Softwarestrategie:

Streckgrenzenregelung: Das System kann durch Hochgeschwindigkeitsabtastung in Echtzeit den kritischen Punkt erkennen, an dem die Schraube in die Streckzone eintritt, und die Schraube präzise auf ihren optimalen Spannungszustand regeln. Dies maximiert nicht nur die mechanischen Eigenschaften des Schraubenmaterials, sondern verbessert auch erheblich die langfristige Zuverlässigkeit der Radverbindung und die Konsistenz der Vorspannkraft.

Nullgeschwindigkeits-Halte- bzw. Verzögerungswarte-Steuerung: Sobald der Servo-Schraubendreher die Schraube auf das Solldrehmoment gebracht hat, gibt das System nicht sofort frei. Stattdessen versetzt es den Motor in einen Haltezustand bei Mikrogeschwindigkeit oder in einen verzögerten Wartezustand. Diese Strategie überwindet wirksam das elastoplastische Kriechen der verbundenen Teile, baut mikroskopische Innenspannungen ab, reduziert effektiv den anschließenden Drehmomentabfall und verbessert die Stabilität der endgültigen Vorspannkraft bei kritischen Verbindungen weiter.

Gleichzeitige Online-Nachbearbeitung und zentralisierte Datenverwaltung: Schaffung eines geschlossenen Qualitätsregelkreises ohne Produktionsstillstände
Angesichts des erheblichen Problems der durch Produktionsstillstände verursachten Verluste hat das auf diesem Servo-Schraubwerk basierende intelligente Steuerungssystem eine Funktion zur „gleichzeitigen Online-Nachbearbeitung“ entwickelt. Wenn eine einzelne Spindel während des Anziehvorgangs eine Anomalie feststellt (z. B. Gewindefehlausrichtung, ungewöhnlicher Widerstand), leitet das System automatisch einen asynchronen Online-Nachbearbeitungsvorgang für diese einzelne Spindel ein. Dadurch entfällt die Notwendigkeit, den gesamten Satz zu demontieren und nachzuarbeiten, und – was noch wichtiger ist – ein Stillstand der gesamten Produktionslinie wird vermieden, wodurch ein stabiler Betrieb der Taktzeit der Linie gewährleistet wird. Im Hinblick auf die Informatisierung werden alle vom Servo-Schraubwerkzeug während jedes Anziehvorgangs erzeugten Daten (Drehmoment, Winkel, Zeit, Kurve) in Echtzeit an die übergeordnete Steuerungsplattform übermittelt. Das System ermöglicht nicht nur eine zentralisierte Verwaltung und einheitliche Rückverfolgbarkeit der Daten über die gesamte Linie hinweg, sondern auch eine effiziente Überwachung des Anziehstatus an jeder Station und bietet damit eine leistungsstarke Datengrundlage für das MES-System des Werks und die Qualitätsanalyse.

Durch den Einsatz von Servo-Schraubwerkzeugen, die modernste Technologien wie die synchrone Mehrspindelsteuerung, ein frontseitig angebrachtes Doppelsensor-Design, die Streckgrenzensteuerung und die gleichzeitige Online-Nachbearbeitung integrieren, können Automobilhersteller die verschiedenen Prozessprobleme beim Anziehen der Reifen über den gesamten Prozess hinweg umfassend überwinden. Die Entscheidung für hochwertige, leistungsstarke Servo-Schraubendreher ist nicht nur ein unverzichtbarer Schritt zur Optimierung der Kernprozesse im Fahrwerksbereich der Fahrzeugendmontage, sondern auch ein zentraler Motor, der die Fahrzeugfertigung in Richtung „Null-Fehler, hohe Intelligenz und lückenlose Rückverfolgbarkeit“ vorantreibt.
