Schadensfreie Zuführungslösung für thermoelektrische Partikel in der Halbleiterkühlung

{{{sourceTextContent.subTitle}}}

Automatisierte Zuführlösung für thermoelektrische Partikel in der Halbleiterkühlung

{{{sourceTextContent.description}}}

Die in Halbleiter-Kühlchips verwendeten thermoelektrischen Partikel vom Typ P/N sind kleiner als Sesamkörner. Da sie aus sprödem Keramikmaterial bestehen, sind sie äußerst anfällig für Absplitterungen und Brüche durch Stöße und Reibung. Die starre Zuführmethode herkömmlicher Vibrationsschalen führt zu einer anhaltend hohen Schadensrate, was die Ausbeute bei der automatisierten Produktion von TEC (Thermoelectric Cooler) einschränkt.

Das vollständig von Danikor selbst entwickelte flexible Zuführsystem mit einer maßgeschneiderten, hochpolymeren, flexiblen Vibrationsplatte, einer Mikroamplituden-Vibrationssteuerung mittels Schwingspulenmotor und einer visuellen KI-Erkennungstechnologie im geschlossenen Regelkreis ermöglicht die Zuführung thermoelektrischer Partikel im Mikrometerbereich ohne Kratzer und Brüche während des gesamten Prozesses. Es ist ideal auf die Produktionsanforderungen von thermoelektrischen Halbleiterkomponenten zugeschnitten, darunter vielfältige Spezifikationen, hohe Reinheit und Nullverlust, und ist damit die bevorzugte automatisierte Zuführlösung für spröde Miniatur-Halbleiterbauteile.

I. Drei wesentliche Probleme der Branche bei der herkömmlichen Zuführung thermoelektrischer Partikel

Als Kernkomponenten von TEC-Chips bestehen thermoelektrische Halbleiterpartikel aus spröder Halbleiterkeramik mit extrem kleinen Abmessungen und einer empfindlichen Struktur. Herkömmliche Zuführanlagen weisen erhebliche Produktionsmängel auf:

Hohe Materialausfallrate, steigende Produktionskosten
Herkömmliche Vibrationsschalen mit Metallschienen nutzen starke Vibrationen, um Materialien zu verteilen. Die winzigen thermoelektrischen Partikel prallen heftig miteinander zusammen und reiben an der harten Oberfläche der Schale, was leicht zu abgeplatzten Ecken, Rissen und Oberflächenkratzern führt. Die Ausschussrate für eine einzelne Charge kann 8 % bis 12 % erreichen, und der Ausschuss dieser hochwertigen thermoelektrischen Körner schmälert die Unternehmensgewinne erheblich.

Vibrationsparameter lassen sich nicht selbstanpassen, schlechte Materialverteilung
Herkömmliche elektromagnetische Vibrationsschalen haben eine feste Amplitude und Frequenz, die sich nicht an die Gewichtsunterschiede der P/N-Partikel verschiedener Spezifikationen anpassen lassen. Es kommt zu starker Materialstapelung und Agglomeration, was zu häufigen Erkennungsfehlern und Fehlalarmen des Bildverarbeitungssystems führt. Dies erfordert ständige manuelle Eingriffe zur Neuordnung der Teile, was einen geringen Automatisierungsgrad zur Folge hat.

Komplexe Umrüstungen und häufige Staus/Stillstände
Thermoelektrische Partikel sind in Größen erhältlich, die für die Kühlung von Chips unterschiedlicher Leistungsstufen geeignet sind. Herkömmliche Vibrationsschalen erfordern für jeden Umrüstvorgang maßgefertigte Metallschienen – ein Vorgang, der über 2 Stunden dauert. Zudem bleiben winzige Partikel leicht in den Spalten der Schienen stecken, was häufige Produktionsstillstände zur Reinigung verursacht und den Produktionszyklus erheblich verkürzt.

II. Flexible Vibrationsplatte von Danikor: Wesentliche Vorteile für die beschädigungsfreie Zuführung thermoelektrischer Partikel

Maßgeschneiderte flexible Hochpolymer-Plattenoberfläche, die Kratzer und Brüche von vornherein verhindert
Die flexible Zuführplatte von Danikor unterstützt maßgeschneiderte antistatische Hochpolymer-Oberflächen mit ESD-Schutz (Electrostatic Discharge). Dieses speziell für spröde thermoelektrische Partikel entwickelte, reibungsarme, flexible Material weist einen deutlich niedrigeren Reibungskoeffizienten auf als Metall- oder Standard-Kunststoffplatten. Die Partikel gleiten und rollen ohne harte Kontaktreibung, wodurch Oberflächenkratzer und Kantenbeschädigungen vermieden werden.

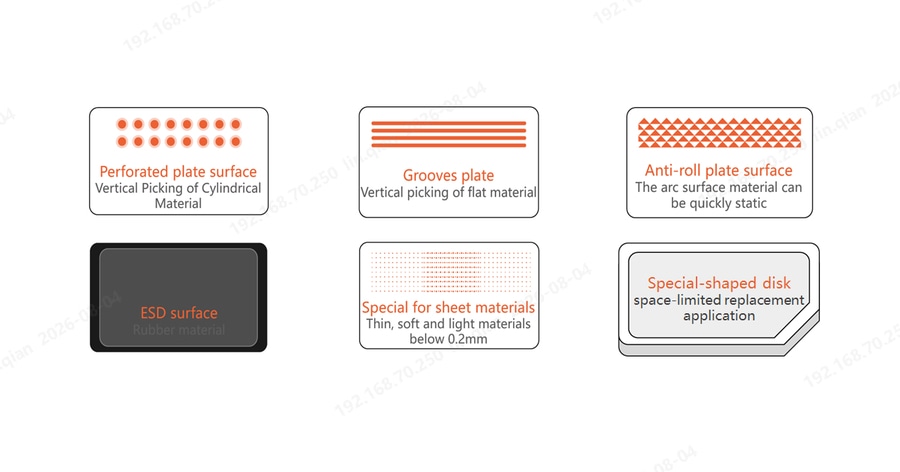

Für thermoelektrische Partikel, die so klein wie Sesamkörner sind, können maßgeschneiderte dünne, geschlitzte Platten verwendet werden, um zu verhindern, dass winzige Körner umkippen oder sich stapeln. Das elastische Material dämpft Vibrationsstöße und reduziert so die Kraft der Kollisionen zwischen den Partikeln erheblich. Die Bruchrate der thermoelektrischen Körner wird auf unter 0,1 % gesenkt, was den hohen Ertragsstandards der Halbleiterindustrie perfekt entspricht.

Voice-Coil-Motor mit intelligenter Schwingungssteuerung, schonende Materialverteilung mit hoher Frequenz und geringer Amplitude
Die Anlage nutzt einen selbst entwickelten Voice-Coil-Motor als Schwingungsantrieb, der sich von der rauen Anregung herkömmlicher Elektromagnete unterscheidet. Seine intelligente Ein-Tasten-Frequenzsuchfunktion, die innerhalb von 12 Sekunden arbeitet, erkennt automatisch Größe und Gewicht der thermoelektrischen Partikel und passt die optimale Schwingungsfrequenz sowie die Amplitude im Mikrometerbereich dynamisch an. Durch hochfrequente Schwingungen mit Mikroamplitude werden die Materialien schonend getrennt, wodurch heftiges Aufprallen und starke Stöße vermieden werden.
Der Nachlauf der Schwingung wird auf 0,2 Sekunden reduziert, und die Reaktionszeit beim Starten und Stoppen der Schwingung ist schnell. Während der Bildaufnahmephase wird das Material rasch stabilisiert, was eine gleichmäßige Partikelverteilung für eine einfache Identifizierung gewährleistet und gleichzeitig den Aufprall von Korn zu Korn minimiert. Dies passt perfekt zu den physikalischen Eigenschaften spröder thermoelektrischer Partikel.

KI-gestützte, selbstlernende Materiallagenerkennung zur Verbesserung der Zuführgenauigkeit
Das flexible Zuführsystem von Danikor umfasst eine selbst entwickelte Bildverarbeitungsplattform mit einem optimierten Erkennungsalgorithmus, der speziell auf spröde Bauteile im Millimeterbereich ausgelegt ist. Es löst die branchenweite Herausforderung der genauen Identifizierung thermoelektrischer Partikel, bei denen Vorder- und Rückseite aufgrund minimaler Unterschiede schwer zu unterscheiden sind:

Ohne die Notwendigkeit einer manuellen Merkmalskalibrierung erfasst das Bildverarbeitungssystem autonom Proben der Vorder- und Rückseite sowie aus verschiedenen Blickwinkeln der Partikel. Es extrahiert automatisch subtile Merkmale und unterscheidet präzise zwischen der Ausrichtung von P-Typ- und N-Typ-Körnern. Die Erkennungsgenauigkeit wird durch geringe Größe oder Farbunterschiede nicht beeinträchtigt, wodurch Montageausschuss aufgrund einer falschen Ausrichtung bei der Entnahme verhindert wird.

III. Fazit

Die Herausforderungen bei der Zuführung von thermoelektrischen P/N-Typ-Partikeln für Halbleiterkühlsysteme – die „winzig, äußerst spröde und leicht beschädigbar“ sind – lassen sich mit herkömmlichen starren Vibrationsschalen nicht grundlegend lösen. Das flexible Zuführsystem von Danikor, das auf einer flexiblen Hochpolymerplatte, einer Schwingungssteuerung mit Mikroamplitude mittels Voice-Coil-Motor und einer visuellen KI-Regelung im geschlossenen Regelkreis basiert, gewährleistet einen vollständigen Schutz vor Beschädigungen während des gesamten Prozesses der Materialförderung, -verteilung und -aufnahme. Es löst Probleme wie Kornbruch, Verkratzungen, Staus und schwierige Umrüstungen und bietet eine standardisierte, flexible Zuführlösung für automatisierte Produktionslinien von thermoelektrischen Halbleiter-Kühlchips (TEC).

Angesichts des Trends in der Halbleiterindustrie hin zu einer Produktion mit großer Produktvielfalt, kleinen Losgrößen, hoher Reinheit und hoher Ausbeute ist der Ersatz herkömmlicher starrer Zuführanlagen durch flexible Vibrationsplatten eine unvermeidliche Entscheidung für die Modernisierung der Industrie. Danikor kann maßgeschneiderte, beschädigungsfreie Zuführungsstationen basierend auf unterschiedlichen Größen thermoelektrischer Partikel entwickeln, die an verschiedene automatisierte Produktionslinien für die Verpackung von Kühlchips und die Chip-Montage angepasst werden können.
