So wählen Sie den richtigen Durchmesser für eine Hebekette aus

{{{sourceTextContent.subTitle}}}

Wählen Sie die Kettengröße anhand der Last, der zulässigen Gesamtlast (WLL), der Festigkeitsklasse und der Anschlagkonfiguration aus – nicht allein anhand des Durchmessers.

{{{sourceTextContent.description}}}

Die Wahl des richtigen Durchmessers für eine Hebekette beginnt mit dem Verständnis der tatsächlichen Hebeanforderungen. Eine dickere Kette bietet in der Regel eine höhere Tragfähigkeit (WLL) innerhalb derselben Güteklasse, doch der Durchmesser allein bestimmt nicht, wie viel eine Hebekette sicher tragen kann.

Die richtige Auswahl sollte einer einfachen Reihenfolge folgen:

Last → Anschlagkonfiguration → Kettenklasse → WLL → Kettendurchmesser

Bestimmen Sie zunächst die maximale Last und ob für die Anwendung ein einsträngiger oder mehrsträngiger Kettenanschlag erforderlich ist. Bei mehrsträngigen Anschlägen muss auch der Anschlagwinkel berücksichtigt werden, da eine Vergrößerung des Winkels zur Vertikalen die Spannung in jedem Strang erhöht.

Ebenso wichtig ist die Kettenklasse. Hebeketten der Klassen 80 und 100 können unterschiedliche WLLs aufweisen, selbst wenn sie denselben Nenndurchmesser haben. So sollte beispielsweise nicht davon ausgegangen werden, dass eine 10-mm-Kette der Klasse 80 und eine 10-mm-Kette der Klasse 100 die gleiche Tragfähigkeit haben.

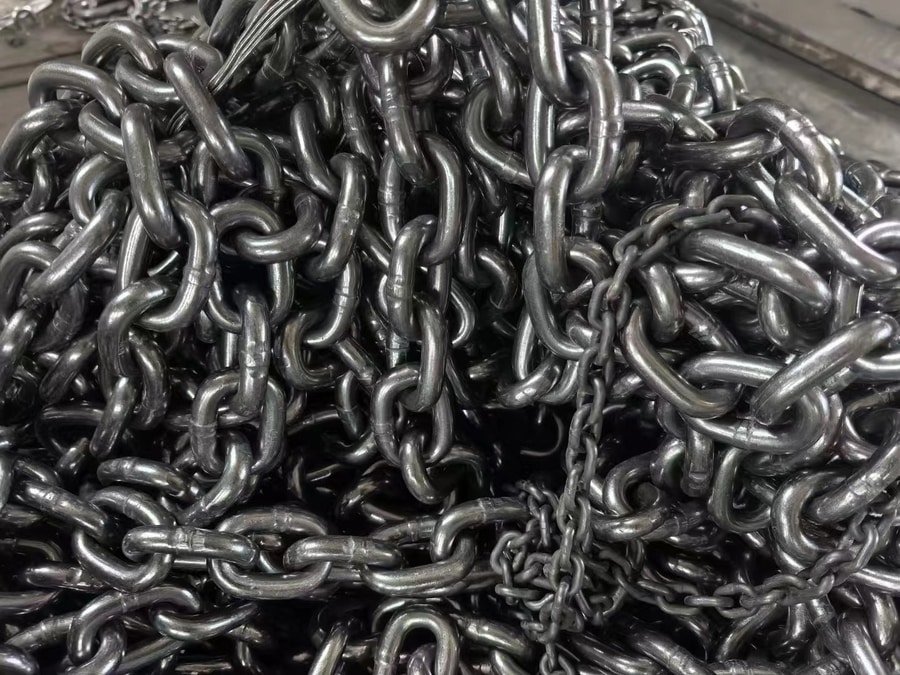

Gängige Durchmesser von Hebeketten sind 6 mm, 8 mm, 10 mm, 13 mm, 16 mm und 20 mm; für Anwendungen mit höherer Tragfähigkeit sind größere Größen erhältlich. Diese Maße sollten jedoch niemals als allgemeiner Leitfaden für die Tragfähigkeit herangezogen werden.

Sobald die erforderliche Last, die Anschlagkonfiguration und die Kettenklasse bekannt sind, sollten Sie die WLL-Tabelle des Herstellers überprüfen und einen Kettendurchmesser auswählen, dessen Nennlast den Anforderungen der Hebeaufgabe entspricht.

Das Grundprinzip ist einfach: Wählen Sie zuerst die WLL und erst danach den Kettendurchmesser. So vermeiden Sie sowohl eine Unterdimensionierung als auch eine unnötige Überdimensionierung und stellen gleichzeitig sicher, dass die Kette richtig auf die Hebeaufgabe abgestimmt ist.
