Edelstahlschäkel: Typen, Werkstoffe und Auswahl

{{{sourceTextContent.subTitle}}}

So wählen Sie den richtigen Edelstahlschäkel für Anwendungen in der Schifffahrt, im Offshore-Bereich und im Rigging aus.

{{{sourceTextContent.description}}}

Ein Schäkel aus Edelstahl sorgt für eine korrosionsbeständige Verbindung zwischen Ketten, Drahtseilen, Schlingen und anderen Takelagekomponenten. Er eignet sich besonders für den Einsatz in der Schifffahrt, im Offshore-Bereich, in der chemischen Industrie und in anderen Umgebungen, in denen herkömmliche Beschläge aus Kohlenstoffstahl möglicherweise zusätzlichen Korrosionsschutz erfordern.
Für Edelstahlschäkel im maritimen Bereich wird üblicherweise Edelstahl der Güteklasse AISI 316 verwendet, da sein Molybdängehalt die Beständigkeit gegenüber chloridhaltigen Umgebungen verbessert. Eine hochglanzpolierte Oberfläche sorgt zudem für ein sauberes Finish, das für maritime und industrielle Anwendungen geeignet ist. (TopOneChain)

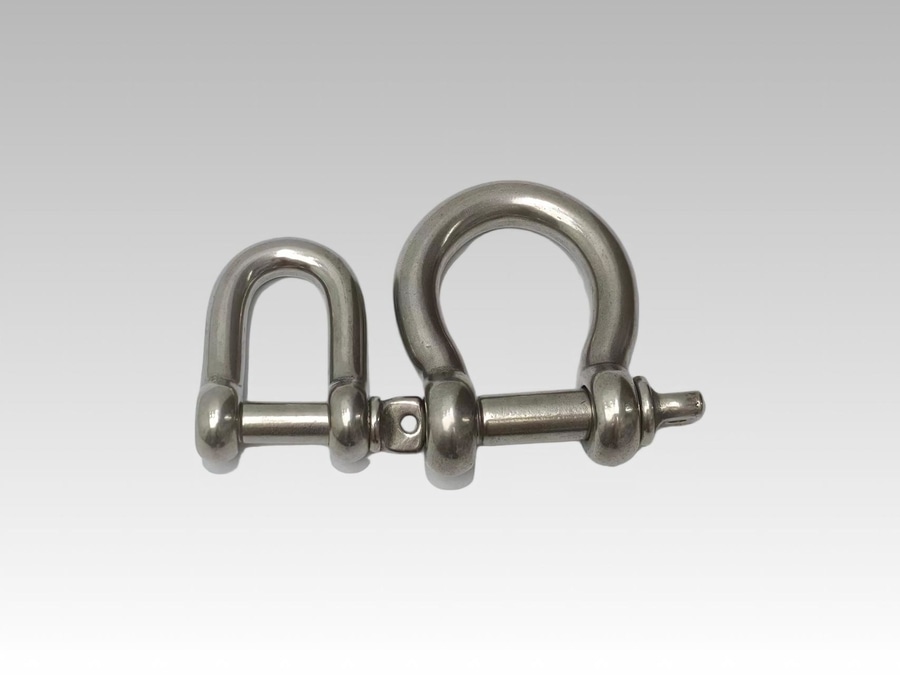

Die beiden gängigen Körperausführungen sind D-Schäkel und Bogen-Schäkel. Ein D-Schäkel hat einen schmaleren Körper und eignet sich in erster Linie für geradlinige Verbindungen. Ein Bogen-Schäkel bietet mehr Innenraum und ist daher nützlich, wenn Schlingenösen oder mehrere Anschlagkomponenten miteinander verbunden werden sollen.
Die Ausführung des Bolzens ist ein weiterer wichtiger Aspekt. Schäkel mit Schraubbolzen ermöglichen eine schnelle Montage und Demontage und eignen sich daher besonders für temporäre Verbindungen und Anwendungen, die eine häufige Montage erfordern. Sicherheitsbolzenschäkel verwenden eine Anordnung aus Bolzen, Mutter und Splint und sind besser für langfristige Installationen oder Anwendungen geeignet, die eine zusätzliche Sicherung erfordern. (TopOneChain)
Bei der Auswahl eines Edelstahlschäkels sollten vier Hauptfaktoren berücksichtigt werden:
Einsatzumgebung → Erforderliche Tragfähigkeit (WLL) → Schäkeltyp → Bolzentyp
Beispielsweise kann ein Bügelschäkel vorzuziehen sein, wenn zusätzlicher Verbindungsraum benötigt wird, während ein D-Schäkel eine kompaktere Anordnung für die Belastung in einer Linie bietet. Für dauerhafte Installationen ist möglicherweise eine Ausführung mit Sicherheitsbolzen besser geeignet, während eine Ausführung mit Schraubbolzen praktisch ist, wenn die Verbindung häufig montiert und demontiert werden muss. (TopOneChain)
Die Tragfähigkeit muss immer anhand der Nenn-Arbeitslastgrenze (WLL) und nicht allein anhand der Größe des Schäkels überprüft werden. Das im vollständigen Leitfaden beschriebene TOPONE-Sortiment an Edelstahlschäkeln deckt WLLs von 0,4 t bis 10 t mit einem Sicherheitsfaktor von 6:1 ab; auf Anfrage sind Prüfberichte und rückverfolgbare 3.1-Zertifikate erhältlich. (TopOneChain)
Bei Anwendungen in der Schifffahrt, im Offshore-Bereich und beim Heben sollten vor der endgültigen Auswahl auch die Belastungsrichtung, die Umgebungsbedingungen und die erforderlichen Zertifizierungen berücksichtigt werden. Der richtige Edelstahlschäkel sollte sowohl eine ausreichende Tragfähigkeit als auch eine für die jeweilige Anwendung geeignete Verbindungskonfiguration bieten.
