Den Lebensfluss sichern: Der entscheidende Einsatz von Ultraschall-Durchflusssensoren in ECMO- und extrakorporalen Kreislaufsystemen

{{{sourceTextContent.subTitle}}}

Präzise Überwachung für einen sicheren und effizienten Betrieb von lebenserhaltenden Systemen

{{{sourceTextContent.description}}}

1. Extrakorporale Kreislauf-/ECMO-Systeme: Der „externe Motor“ des Lebens

Die extrakorporale Membranoxygenierung (ECMO), oft auch als künstliche Herz-Lungen-Maschine bezeichnet, ist eine Notfalltechnologie, die zur Unterstützung oder zum vollständigen Ersatz der Herz- und/oder Lungenfunktion eingesetzt wird. Bei risikoreichen kardiologischen Eingriffen wie dem transkatheteralen Aortenklappenersatz (TAVR) sowie bei der Reanimation von Patienten auf der Intensivstation (ICU), die unter schwerem Atem- oder Kreislaufversagen leiden, dient die ECMO als letzte Verteidigungslinie für das Leben.

Während dieses Vorgangs zirkuliert das Blut kontinuierlich durch den ECMO-Kreislauf und vollzieht dabei den Sauerstoff- und Kohlendioxidaustausch über einen Oxygenator (Membranlunge). Die Stabilität und präzise Steuerung der Durchflussrate während dieser extrakorporalen Zirkulation stehen in direktem Zusammenhang mit der Patientensicherheit und der Gesamteffizienz der Behandlung.

2. Die großen Herausforderungen der Blutflussüberwachung bei der ECMO

Die Flussüberwachung innerhalb eines ECMO-Blutkreislaufs erfordert mehr als nur Messgenauigkeit; sie muss gleichermaßen der Blutsicherheit, der Integrität des Kreislaufs und der langfristigen Betriebssicherheit Vorrang einräumen. Da der Blutfluss direkt mit dem Überleben des Patienten verbunden ist, müssen Flussüberwachungsgeräte in der Regel so ausgelegt sein, dass sie zusätzliche Beeinträchtigungen des Blutwegs auf ein Minimum reduzieren. Folglich steht die ECMO-Durchflussüberwachung vor folgenden Herausforderungen:

→ Keine Beeinträchtigung des Blutkreislaufs: Der ECMO-Kreislauf muss kontinuierlich und stabil funktionieren. Geräte zur Durchflussüberwachung sollten so weit wie möglich vermeiden, die Schlauchstruktur zu verändern, den Widerstand zu erhöhen oder zusätzliche Strömungsstörungen zu verursachen.
→ Vermeidung von Blutkontakt und Kontaminationsrisiken: Sobald ein Sensor in direkten Kontakt mit Blut kommt, entstehen komplexe Probleme hinsichtlich Sterilität, Materialverträglichkeit, Hämokompatibilität und der Verwendung von Einweg-Verbrauchsmaterialien. Für ECMO-Systeme, die einen längeren Betrieb erfordern, bietet ein berührungsloser Messansatz erhebliche Vorteile.
→ Minderung von Thrombose- und Hämolyse-Risiken: Während der extrakorporalen Zirkulation reagiert Blut äußerst empfindlich auf Veränderungen im Strömungsfeld und auf mechanische Scherbeanspruchung. Die Lösung zur Durchflussüberwachung darf keine unnötigen Einschränkungen, strukturellen Veränderungen oder Bereiche mit hoher lokaler Scherbeanspruchung innerhalb der Schläuche verursachen.
→ Stabilität während des Langzeitbetriebs: Da ECMO mehrere Tage oder länger laufen kann, muss der Durchflusssensor während der gesamten verlängerten Betriebsdauer stabile Messwerte liefern und sich gleichzeitig an Veränderungen der Bluteigenschaften, des Schlauchzustands und der komplexen klinischen Umgebung anpassen.
→ Rechtzeitige Erkennung abnormaler Durchflusswerte: Die Durchflussrate ist ein entscheidender Parameter für die Beurteilung des Zustands des ECMO-Kreislaufs. Ein abnormaler Durchfluss kann mit Faktoren wie einer Kreislaufokklusion, der Pumpenleistung oder anderen Problemen zusammenhängen. Daher ist eine kontinuierliche und zuverlässige Durchflussüberwachung unerlässlich, um eine Grundlage für die Gerätesteuerung und die klinische Beurteilung zu schaffen.

3. Ultraschall-Durchflusssensoren: Die „Sicherheitswächter“ extrakorporaler Systeme

Als Antwort auf die oben genannten Probleme hat sich die Ultraschall-Durchflussmesstechnik aufgrund ihrer einzigartigen physikalischen Vorteile als idealer Standard für ECMO- und extrakorporale Geräte etabliert. Unter Nutzung des „Laufzeit“-Prinzips berechnen diese Sensoren die Blutgeschwindigkeit mit außergewöhnlicher Präzision, indem sie hochfrequente Ultraschallsignale senden und empfangen. Ihr zentraler Nutzen in extrakorporalen Systemen zeigt sich in drei entscheidenden Bereichen:

→ Durchflussüberprüfung und Diagnose von Kreislaufanomalien: Im klinischen Alltag kann eine unsachgemäße Schlauchführung unbeabsichtigt den Blutfluss einschränken. Durch den Abgleich des vom Ultraschallsensor in Echtzeit gemessenen tatsächlichen Durchflusses mit der eingestellten Förderleistung der Blutpumpe kann das System die Genauigkeit von Verstopfungsalarmen gewährleisten. Dies hilft dem medizinischen Personal, Probleme wie eingeklemmte oder geknickte Schläuche umgehend zu beheben.
→ Frühwarnung vor Gerinnseln und Vermeidung von Überperfusion: Der Oxygenator ist die Komponente in einer ECMO-Anlage, die am anfälligsten für Thrombosen ist. Wenn sich im arteriovenösen Shunt oder im Oxygenator Mikrogerinnsel zu bilden beginnen, ändert sich der Strömungswiderstand. Ein am Schlauch installierter Ultraschall-Durchflusssensor erfasst empfindlich abnormale Durchflussschwankungen und liefert wichtige Frühwarnungen. Dadurch werden ein vollständiger Verschluss des Oxygenators oder eine gefährliche Überperfusion, die entsteht, wenn die gesamte Förderleistung der Pumpe direkt zum Patienten fließt, wirksam verhindert.
→ Echtzeit-Blasenüberwachung und -abwehr: Um dem tödlichen Risiko von Luftembolien entgegenzuwirken, messen fortschrittliche Ultraschall-Durchflusssensoren nicht nur den Durchfluss, sondern verfügen auch über hochsensible Funktionen zur Blasenerkennung. Sobald aufgrund einer beschädigten Leitung Luft eindringt, löst der Sensor sofort einen Alarm aus und verschafft so wertvolle Reaktionszeit, damit das Gerät die Pumpe automatisch anhalten oder die Leitung physisch abklemmen kann.

4. XY-TEK: Präzise Durchflussmesslösungen für den medizinischen Bereich

Mit seiner langjährigen Erfahrung in der Ultraschall-Durchflussmesstechnik ist sich XY-TEK der außerordentlich hohen Standards in Bezug auf Hygiene, Sicherheit und Präzision im Medizintechnikbereich bewusst. Wir haben ein Portfolio an Ultraschall-Durchflusssensoren entwickelt, die speziell auf kritische Geräte wie ECMO-Systeme, Hämodialysegeräte und Kunstherzen zugeschnitten sind.

1. CG- und CM-Serie: Der Maßstab für Aufstecksensoren an medizinischen Schläuchen
Die CG- und CM-Serien sind die Flaggschiff-Lösungen von XY-TEK für die nicht-invasive Messtechnik und entsprechen perfekt den strengen Sterilitätsanforderungen der ECMO.

→ Absolute Sicherheit durch berührungslose Messung: Dank ihres Clamp-On-Designs lässt sich der Sensor einfach an der Außenseite von flexiblen Schläuchen in medizinischer Qualität (wie PVC oder Silikon) befestigen. Da keinerlei physischer Kontakt mit dem Blut besteht, werden die Risiken einer Kontamination, Thrombose und Hämolyse grundlegend ausgeschlossen, wodurch absolute hygienische Sicherheit gewährleistet wird.
→ Hochintegriert und platzsparend: In beengten Intensivstationen ist der Platzbedarf der Geräte entscheidend. Die CG/CM-Serien integrieren komplexe Signalverarbeitungsschaltungen nahtlos in das Sensorgehäuse, wodurch sperrige externe Recheneinheiten überflüssig werden und eine ultrakompakte Bauweise ermöglicht wird.
→ Durchfluss- und Blasenerkennung: Diese Sensoren ermöglichen eine hochpräzise bidirektionale Durchflussmessung (±3 % R.D.) und verfügen gleichzeitig über eine Blasenerkennung, wodurch eine doppelte Sicherheitsredundanz für extrakorporale Systeme geboten wird.
→ Geringer Druckabfall, keine Totzonen: Das Blut fließt ungehindert durch den Originalschlauch, ohne auf einschränkende Sensorkomponenten zu stoßen, wodurch eine optimale Hämodynamik gewährleistet bleibt.

2. TH-Serie: Präzise Überwachung von pulsierendem Hochgeschwindigkeitsfluss

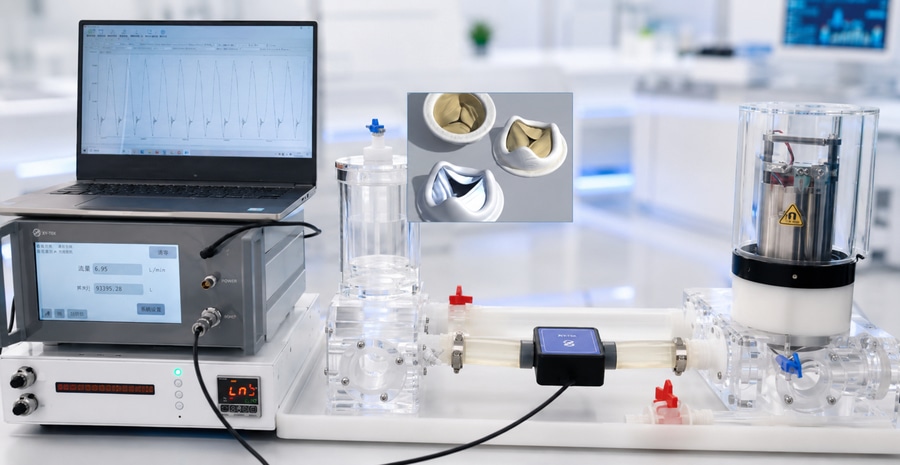

Bei Anwendungen wie ECMO-bezogenen Testsystemen und extrakorporalen Kreislaufsimulationssystemen wird die Flüssigkeit in der Regel von einer Pumpe gefördert, und der Durchfluss kann schnelle Änderungen oder sogar ausgeprägte pulsierende Eigenschaften aufweisen. Um diesen Anforderungen an die dynamische Durchflussmessung bei hohen Geschwindigkeiten gerecht zu werden, lassen sich die Inline-Ultraschall-Durchflusssensoren der TH-Serie von XY-TEK direkt in den Kreislauf integrieren, was eine schnelle Reaktion auf Durchflussänderungen und eine stabile Überwachung ermöglicht.

→ Schnelle Reaktion zur genauen Erfassung pulsierender Hochgeschwindigkeitsströmungen: Die TH-Serie ist für die dynamische Durchflussmessung bei hohen Geschwindigkeiten ausgelegt und reagiert somit zügig auf Durchflussschwankungen. Sie eignet sich hervorragend zur Überwachung pulsierender Strömungen in pumpengetriebenen Zirkulationssystemen und liefert zuverlässige Echtzeit-Durchflussdaten für die Bewertung der Systemleistung, die Durchflussregelung und die Erfassung von Testdaten.
→ Inline-Einbau für einfache Integration in Zirkulationsprüfkreisläufe: Durch den direkten Anschluss an den Strömungsweg des Systems über Standardarmaturen entfällt die Notwendigkeit einer Messanpassung aufgrund des Materials oder der Wandstärke externer Schläuche. Dies erleichtert die stabile Integration in ECMO-bezogene Testsysteme und extrakorporale Zirkulationssimulatoren.
→ Glattes Durchflusskanal-Design zur Minimierung zusätzlicher Störungen: Durch einen glatten, geradlinigen Innenkanal ohne bewegliche Teile werden zusätzliche Hindernisse und Druckverluste während des Flüssigkeitsstroms reduziert. Dies trägt dazu bei, den Einfluss des Sensors auf das Strömungsfeld des Kreislaufsystems zu minimieren, wodurch er sich besser für die dynamische Überwachung des Zirkulationsflusses eignet.

Bei lebensrettenden Einsätzen, bei denen jede Sekunde zählt, ist die geringste Datenabweichung eine Frage von Leben und Tod. Durch die Bereitstellung außergewöhnlich zuverlässiger aufsteckbarer und Inline-Ultraschall-Durchflusssensoren fungiert XY-TEK als felsenfeste technische Stütze für globale Hersteller von ECMO- und lebenserhaltenden Geräten und stellt sicher, dass jeder Tropfen der Lebensquelle präzise geschützt wird.
