Blitzimpulsgenerator: Auswahl eines Systems, das allen Käufertypen gerecht wird

{{{sourceTextContent.subTitle}}}

Wenn Sie fünf verschiedene Käufer fragen, was sie von einem Blitzimpulsgenerator erwarten, erhalten Sie fünf unterschiedliche Antworten. Ein Transformatorenhersteller, der routinemäßige Typprüfungen durchführt, legt Wert darauf, wie schnell sich das Gerät zwischen den Impulsen wieder auflädt. Ein unabhängiges Prüflabor legt Wert darauf,

{{{sourceTextContent.description}}}

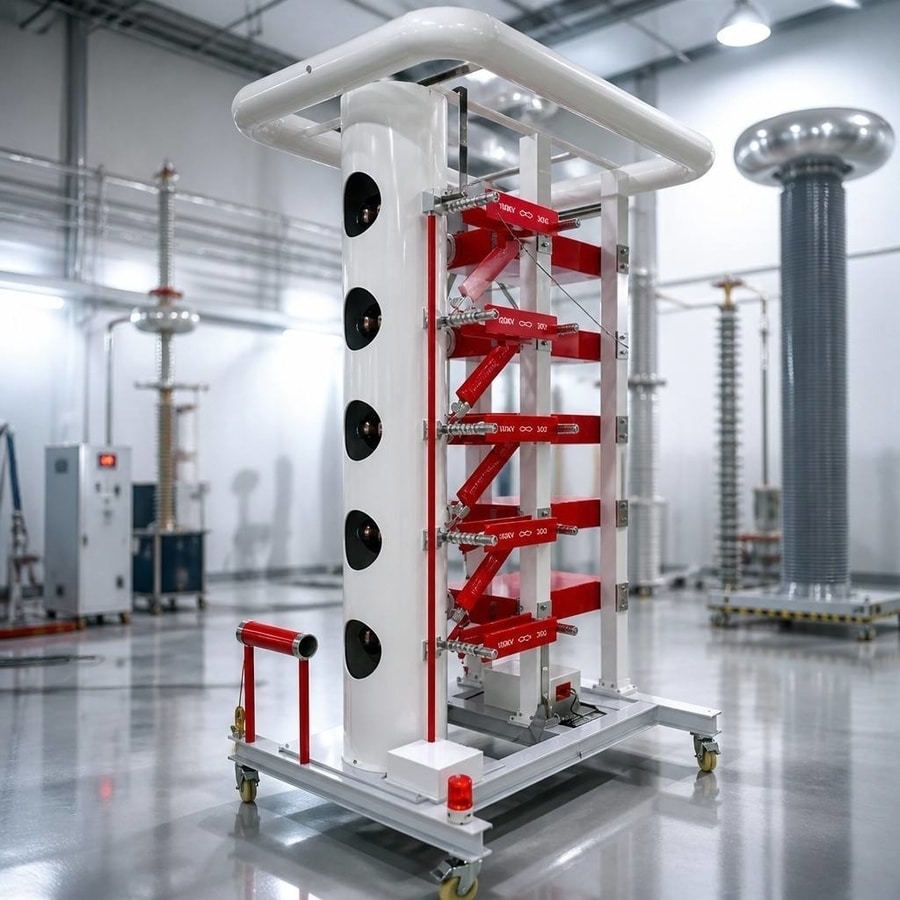

Jeder Blitzimpulsspannungsgenerator – vom kompakten 5-kJ-Tischgerät bis hin zum 800-kV/80-kJ-Turmsystem – arbeitet nach demselben Marx-Prinzip: Kondensatoren laden sich parallel auf und entladen sich anschließend in Reihe über ausgelöste Kugelstrecken, um die Standard-Vollwelle von 1,2/50 μs zu erzeugen; bei Einbau einer Abschneidevorrichtung steht zudem eine 2–6 μs lange, unterbrochene Welle zur Verfügung. Was eine zuverlässige Konstruktion von einer minderwertigen unterscheidet, ist selten die Topologie – es ist die Ausführung. Der Spannungsauslastungsgrad ist die Kennzahl, nach der man direkt fragen sollte: Ein gut gebautes System hält selbst unter kapazitiver Last einen Wert von über 85 % für Blitzwellen und 80 % für Betriebswellen, während eine schlecht abgestimmte Schaltung an Effizienz einbüßt, sobald man eine echte Transformatorwicklung anstelle eines Leerlauf-Testpunkts anschließt.

Eine dreistufige 300-kV/30-kJ-Konfiguration veranschaulicht dies gut. Mit Einzelimpulskondensatoren von etwa 2,0 μF pro 100-kV-Stufe und einer Gesamtstoßkapazität von rund 0,666 μF erreicht eine richtig abgestimmte Einheit eine synchrone Fehlzündungsrate von unter 2 % bei einem Auslösebereich von mindestens 20 % – Zahlen, die wichtiger sind als der nominelle kV-Wert, sobald man aufeinanderfolgende Tests an Durchführungen oder Isolatorreihen gemäß GB/T 16927 oder JB/T 7616 durchführt. Für Labore mit gemischter Auslastung sorgt ein Einschaltverhältnis, das für den Dauerbetrieb alle 120 Sekunden bei über 70 % der Nennspannung ausgelegt ist, für einen angemessenen Durchsatz, ohne die Lebensdauer der Komponenten zu verkürzen.

Für Hersteller von Leistungsgeräten bedeutet dies direkt weniger Nachprüfungen pro Produktionscharge. Für Prüflabore und Universitäten bedeutet es weniger Kalibrierungsstreitigkeiten, wenn ein Zweikanal-Erfassungssystem mit 100 MS/s und einem Amplitudenfehler von unter 1 % bereits integriert statt nachgerüstet ist. Für Netzbetreiber und EPC-Auftragnehmer, die die Bauzeitpläne für Umspannwerke verwalten, verkürzen die automatische Anpassung des Funkenabstands und die Konstantstrom-Ladesteuerung die Inbetriebnahmezeit – und sind vor Ort von größerer Bedeutung als jemals bei einer Vorführung.

Zertifizierungen sind das letzte Kriterium, das es zu berücksichtigen gilt. Die Fertigung nach ISO 9001, die CE-Kennzeichnung und ein echtes Kalibrierungszertifikat einer unabhängigen Stelle (ggf. mit CNAS-Stempel) unterscheiden Hersteller, die auf wiederkehrende Aufträge von Energieversorgern und OEMs ausgerichtet sind, von solchen, die ein einzelnes Gerät verkaufen und dann von der Bildfläche verschwinden. Huazheng Electric, ein von State Grid qualifizierter Hersteller mit Sitz in Baoding, baut seine Impulsgenerator-Produktreihen genau nach dieser Checkliste auf – Spannungsausnutzung, Synchronisationsgenauigkeit und Messkonformität stehen an erster Stelle, die Nennspannung an zweiter Stelle.

Der richtige Blitzimpulsgenerator ist nicht der, der auf einem Datenblatt am beeindruckendsten wirkt. Es ist der, der beim zweihundertsten Test dieselbe saubere Wellenform erzeugt wie beim ersten Test.
