So wählen Sie den richtigen Regler für ultrahochreines CO₂ für Ihr Labor und Ihre Forschung aus

{{{sourceTextContent.subTitle}}}

Hersteller von Reglern für ultrahochreines CO₂

{{{sourceTextContent.description}}}

Kohlendioxid (CO₂) ist eines der am häufigsten verwendeten Gase in modernen Laboren, in der pharmazeutischen Produktion, der Biotechnologie, der Lebensmittelwissenschaft, der analytischen Chemie, der Halbleiterforschung und bei Umweltuntersuchungen. Obwohl CO₂ unter normalen Bedingungen als relativ stabiles und ungiftiges Gas gilt, ist die Aufrechterhaltung seiner Reinheit während des gesamten Gasversorgungsprozesses unerlässlich, um genaue Versuchsergebnisse zu gewährleisten und empfindliche Geräte zu schützen.

Eine entscheidende Komponente, die die Gasreinheit und Druckstabilität direkt beeinflusst, ist der UHP-CO₂-Regler (Ultra-High-Purity). Die Wahl eines ungeeigneten Reglers kann zu Verunreinigungen, Druckschwankungen, Leckagen oder sogar zu vollständigen Prozessausfällen führen.

Ganz gleich, ob Ihr Labor Gaschromatographie, Zellkulturen, Laserforschung, Halbleiterwafer-Verarbeitung oder Präzisionskalibrierung durchführt – die Wahl des richtigen UHP-CO₂-Reglers ist eine Investition in Zuverlässigkeit, Sicherheit und langfristige Leistungsfähigkeit.

Dieser Leitfaden erläutert die wichtigsten technischen Aspekte bei der Auswahl eines ultrahochreinen CO₂-Reglers und hilft Laboren dabei, fundierte Kaufentscheidungen zu treffen.

Warum Gasregler in Hochreinheitsanwendungen wichtig sind
Eine Gasflasche kann zwar CO₂ mit einem Reinheitsgrad von über 99,999 % enthalten, doch diese Reinheit kann leicht beeinträchtigt werden, wenn der Regler Verunreinigungen einbringt.

Im Gegensatz zu Standard-Industriereglern sind UHP-Regler speziell darauf ausgelegt, die Gasreinheit von der Flasche bis zum Verwendungsort zu bewahren.

Sie bieten:

Stabilen Ausgangsdruck
Minimale Partikelbildung
Extrem niedrige Leckageraten
Hohe Korrosionsbeständigkeit
Saubere interne Strömungswege
Lange Lebensdauer
Bei vielen Analysegeräten können bereits Spuren von Feuchtigkeit, Kohlenwasserstoffen, Sauerstoff oder Metallpartikeln die Messgenauigkeit erheblich beeinträchtigen.

Wissenswertes über ultrahochreines CO₂
Der Begriff „Regler für ultrahochreines CO₂“ bezieht sich im Allgemeinen auf folgende Gasreinheitsgrade:

99,995 %
99,999 %
99,9995 %
99,9999 %
Je nach Laboranwendung können die Grenzwerte für Verunreinigungen Folgendes umfassen:

Feuchtigkeit (H₂O)
Sauerstoff (O₂)
Stickstoff
Kohlenwasserstoffe
Schwefelverbindungen
Partikel
Der Regler darf niemals zu einer Kontaminationsquelle werden.

Daher müssen die mit dem Medium in Berührung kommenden Innenflächen gemäß strengen UHP-Standards gefertigt, gereinigt und verpackt werden.

Berücksichtigen Sie den erforderlichen Gasreinheitsgrad
Unterschiedliche Laboranwendungen erfordern unterschiedliche Reinheitsgrade.

Beispiele hierfür sind:

Allgemeine Laboruntersuchungen
Geeignet für:

pH-Kalibrierung
Umweltprüfungen
Probenvorbereitung
Typische Anforderungen an den Regler:

Gehäuse aus Messing
Standard-Reinheitsklasse
Analytische Labore
Anwendungen umfassen:

Gaschromatographie (GC)
Massenspektrometrie (MS)
FTIR
ICP
Empfohlener Regler:

Edelstahl 316L
Elektropolierte Innenflächen
Helium-Dichtheitsprüfung
Halbleiterforschung
Die Halbleiterfertigung erfordert:

Extrem geringe Partikelbildung
Minimales Totvolumen
Elektropolierte Durchflusswege
Hochreines Membran-Design
Es sollten ausschließlich UHP-Regler in Halbleiterqualität in Betracht gezogen werden.

Biotechnologie und pharmazeutische Forschung
In Zellkulturinkubatoren wird häufig CO₂ verwendet, um den richtigen pH-Wert aufrechtzuerhalten.

Ein stabiler Druck ist unerlässlich, da Druckschwankungen folgende Faktoren beeinträchtigen können:

Gaskonzentration
Zellwachstum
Wiederholbarkeit der Experimente
Wählen Sie das richtige Gehäusematerial
Die Materialauswahl wirkt sich direkt auf die Korrosionsbeständigkeit, die Gasreinheit und die Lebensdauer aus.

Regler aus Messing
Vorteile:

Geringere Kosten
Geeignet für viele allgemeine Laboranwendungen
Gute mechanische Festigkeit
Einschränkungen:

Mögliche Verunreinigung durch Metallionen
Nicht empfohlen für Anwendungen mit höchsten Reinheitsanforderungen
Regler aus Edelstahl 316L
Bevorzugt für UHP-Systeme, da sie Folgendes bieten:

Hervorragende Korrosionsbeständigkeit
Ausgezeichnete chemische Verträglichkeit
Geringere Partikelabgabe
Längere Lebensdauer
Bessere Reinigbarkeit
Die meisten hochmodernen Forschungslabore setzen standardmäßig auf Regler aus Edelstahl 316L.

Die Oberflächenbeschaffenheit ist wichtiger, als vielen Anwendern bewusst ist
Die Beschaffenheit der Innenoberflächen wirkt sich direkt auf das Kontaminationsrisiko aus.

Raue Innenoberflächen können Folgendes zurückhalten:

Feuchtigkeit
Kohlenwasserstoffe
Prozessrückstände
Partikel
Hochwertige UHP-Regler zeichnen sich in der Regel durch Folgendes aus:

Elektropolierte medienberührte Oberflächen
Oberflächenrauheit unter 25 Ra μin
Geringe Adsorptionseigenschaften
Das Elektropolieren verbessert zudem die Korrosionsbeständigkeit.

Einstufige vs. zweistufige Regler
Eine der häufigsten Fragen beim Kauf betrifft die Reglerstufen.

Einstufige Regler
Vorteile:

Niedrigerer Preis
Kompakte Bauweise
Einfacherer Aufbau
Nachteile:

Der Ausgangsdruck ändert sich mit sinkendem Flaschendruck.
Geeignet für:

Allgemeine Laborarbeiten
Unkritische Gasversorgung
Zweistufige Regler
Vorteile:

Extrem stabiler Ausgangsdruck
Bessere Druckregelung
Verbesserte Wiederholgenauigkeit
Geringerer Einfluss des Versorgungsdrucks
Empfohlen für:

GC-Systeme
LC-MS
Halbleiterlabore
Präzisionsanalysegeräte
Langzeitversuche
Für die meisten Forschungslabore sind zweistufige Regler die bevorzugte Wahl.

Auswahl des Membranmaterials
Die Membran bestimmt die Genauigkeit der Druckregelung.

Gängige Membranmaterialien sind:

Edelstahl
Ideal für:

UHP-Gase
Korrosive Gase
Langzeitstabilität
Vorteile:

Hohe Lebensdauer
Hervorragende Dichtheit
Minimale Gaspermeation
Elastomer-Membranen
Werden in kostengünstigeren Reglern verwendet.

Einschränkungen:

Gasabsorption
Alterung
Verminderte Reinheit
Geringere chemische Beständigkeit
Für UHP-CO₂-Systeme werden Metallmembranen dringend empfohlen.

Anforderungen an den Druckbereich
Bestimmen Sie vor der Auswahl eines Reglers:

Flaschendruck

Typische CO₂-Flaschen arbeiten im Bereich von:

700–900 psi, je nach Temperatur.

Erforderlicher Ausgangsdruck

Verschiedene Geräte erfordern unterschiedliche Eingangsdrücke.

Beispiele:

5 psi
15 psi
30 psi
60 psi
100 psi
Die Auswahl des geeigneten Ausgangsdruckbereichs verbessert die Regelgenauigkeit.

Durchflusskapazität
Ein höherer Durchfluss bedeutet nicht zwangsläufig eine bessere Leistung.

Wählen Sie stattdessen einen Regler, dessen Dimensionierung auf folgenden Faktoren basiert:

Verbrauch des Messgeräts
Spitzen-Durchflussbedarf
Dauer-Betriebsdurchfluss
Überdimensionierte Regler können die Empfindlichkeit der Druckregelung verringern.

Dichtheit
UHP-Systeme im Labor erfordern extrem niedrige Leckageraten.

Hochwertige Regler sind in der Regel:

Helium-Leckgeprüft
Blasen-Leckgeprüft
Werkszertifiziert
Typische externe Leckraten:

Weniger als:

10⁻⁹ atm·cc/s Helium

Leckprüfungen sind besonders wichtig für Analyselabore und Halbleiteranlagen.

Anschlussnormen
Überprüfen Sie vor dem Kauf die Kompatibilität der Flaschenanschlüsse.

Gängige Normen sind unter anderem:

Nordamerika

CGA 320 (CO₂)
Europa

DIN
BS
W21.8
Asien

JIS
Nationale Normen
Falsche Anschlüsse führen zu Sicherheitsrisiken und Verzögerungen bei der Installation.

Reinigungs- und Verpackungsstandards
Ein originaler UHP-Regler durchläuft spezielle Reinigungsprozesse.

Zu den typischen Verfahren gehören:

Ultraschallreinigung
Entfettung
Spülen mit hochreinem Lösungsmittel
Partikelentfernung
Montage im Reinraum
Doppelte Vakuumverpackung
Die Verpackung ist wichtig, da Verunreinigungen, die nach der Herstellung eindringen, die Vorteile der Präzisionsreinigung zunichte machen können.

Manometer und Überwachung
Hochwertige Regler verfügen häufig über:

Große Manometer aus Edelstahl
Deutliche Druckskalen
Doppelmessgeräte für Flaschen- und Ausgangsdruck
In automatisierten Laboren wird zunehmend eine digitale Drucküberwachung zur Prozesssteuerung in Echtzeit eingesetzt.

Sicherheitsmerkmale
Moderne Laborregler sollten Folgendes umfassen:

Überdruckventile
Berstschutz
Manipulationssichere Konstruktion
Sauerstoffreine Ausführung, wo erforderlich
Sichere Sitzkonstruktion
Hohe Zyklenfestigkeit
Bei Laborgassystemen darf die Sicherheit niemals beeinträchtigt werden.

Kompatibilität mit automatisierten Gasversorgungssystemen
Viele moderne Labore stellen zunehmend auf eine automatisierte Gasverteilung um.

Ihr Regler sollte kompatibel sein mit:

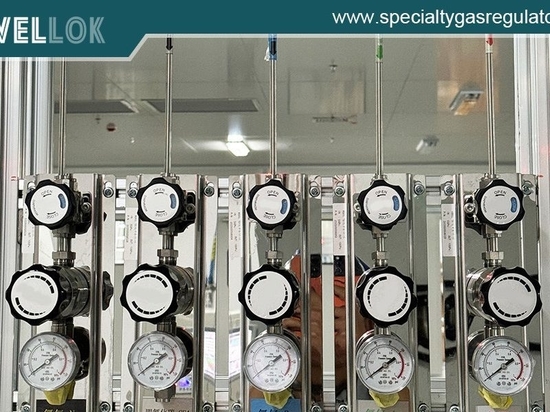

Gasverteilern

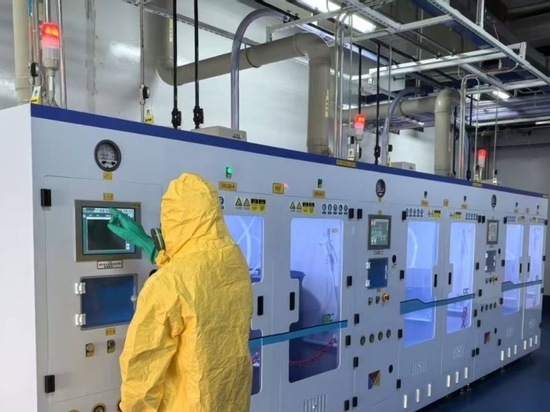

Gasschränken
Automatischen Umschaltverteilern
Massendurchflussreglern
Druckwandlern
Fernüberwachungssystemen
Zukünftige Skalierbarkeit reduziert die Austauschkosten.

Hinweise zur Wartung
Regelmäßige Wartung verlängert die Lebensdauer des Reglers.

Zu den empfohlenen Maßnahmen gehören:

Regelmäßige Dichtheitsprüfungen
Überprüfung der Druckkalibrierung
Prüfung der Manometeranzeige
Reinigung der Anschlüsse
Austausch verschlissener Dichtungen
Planmäßige vorbeugende Wartung
Verwenden Sie niemals Öl oder Fett bei sauerstoffkompatiblen oder Hochreinheits-Gasreglern.

Fragen, die Sie vor dem Kauf stellen sollten
Bevor Sie sich für einen UHP-CO₂-Regler entscheiden, fragen Sie den Lieferanten:

Ist der Regler speziell für den Einsatz mit ultrahochreinen Gasen ausgelegt?
Besteht das Gehäuse aus Edelstahl 316L?
Sind die medienberührten Oberflächen elektropoliert?
Wie hoch ist die zertifizierte Leckagerate?
Wurde der Regler einer Helium-Dichtheitsprüfung unterzogen?
Welcher Reinigungsstandard wird angewendet?
Liegt ein Werkstoffzertifikat vor?
Wird der Regler in einer Reinraumumgebung montiert?
Ist eine zweistufige Regelung verfügbar?
Welche Druckbereiche werden angeboten?
Welche Garantie und welcher technische Support werden geboten?
Seriöse Anbieter sollten eine vollständige technische Dokumentation bereitstellen.

Warum Qualität wichtiger ist als die Anschaffungskosten
Manche Labore legen den Schwerpunkt in erster Linie auf den Kaufpreis.

Die Leistung des Reglers hat jedoch direkten Einfluss auf:

die Wiederholbarkeit der Experimente
den Schutz der Geräte
die Kalibrierungsgenauigkeit
den Gasverbrauch
Ausfallzeiten
Wartungskosten
Ein hochwertiger UHP-Regler sorgt über seine gesamte Lebensdauer hinweg oft für deutlich niedrigere Gesamtbetriebskosten.

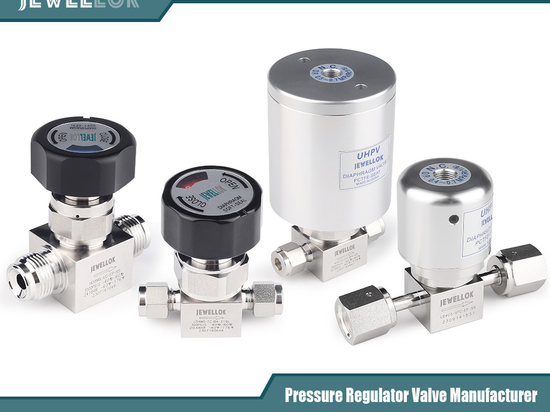

hochglanzpolierte, hochreine Rohrverschraubungen
hochglanzpolierte, hochreine Rohrverschraubungen
Fazit
Die Auswahl des richtigen Ultrahochreinheits-CO₂-Reglers umfasst weit mehr als nur die Wahl eines Nennwerts. Labore und Forschungseinrichtungen müssen die Anforderungen an die Gasreinheit, die Gehäusematerialien, die Membrankonstruktion, die Druckstabilität, die Dichtheit, die Oberflächenbeschaffenheit, die Reinigungsstandards sowie die Kompatibilität mit bestehenden Gasversorgungssystemen bewerten.

Für anspruchsvolle Anwendungen in den Bereichen Analytik, Pharmazie, Biotechnologie und Halbleitertechnik bietet ein zweistufiger Regler aus Edelstahl 316L mit elektropolierten Innenflächen, einer Metallmembrankonstruktion und einer Helium-Dichtheitsprüfung das höchste Maß an Leistung und Zuverlässigkeit.

Die Zusammenarbeit mit einem erfahrenen Hersteller, der sich auf Geräte zur Versorgung mit ultrahochreinem Gas spezialisiert hat, gewährleistet nicht nur die Produktqualität, sondern auch kompetenten technischen Support, die Einhaltung gesetzlicher Vorschriften und langfristige Betriebssicherheit. Durch die Investition in den richtigen UHP-CO₂-Regler können Labore wertvolle Geräte schützen, die Gasreinheit gewährleisten, die Konsistenz der Experimente verbessern und in jeder Phase der Forschung und Entwicklung zuverlässige Ergebnisse erzielen.

Weitere Informationen zur Auswahl des richtigen Ultrahochreinheits-CO₂-Reglers für Ihr Labor und Ihre Forschung finden Sie auf der Website von Jewellok unter https://www.jewellok.com/product-category/chemical-delivery-system/.
