Modulare Chemikaliendosiereinheit (CDU) für das Chemikalienmanagement in der Halbleiterindustrie

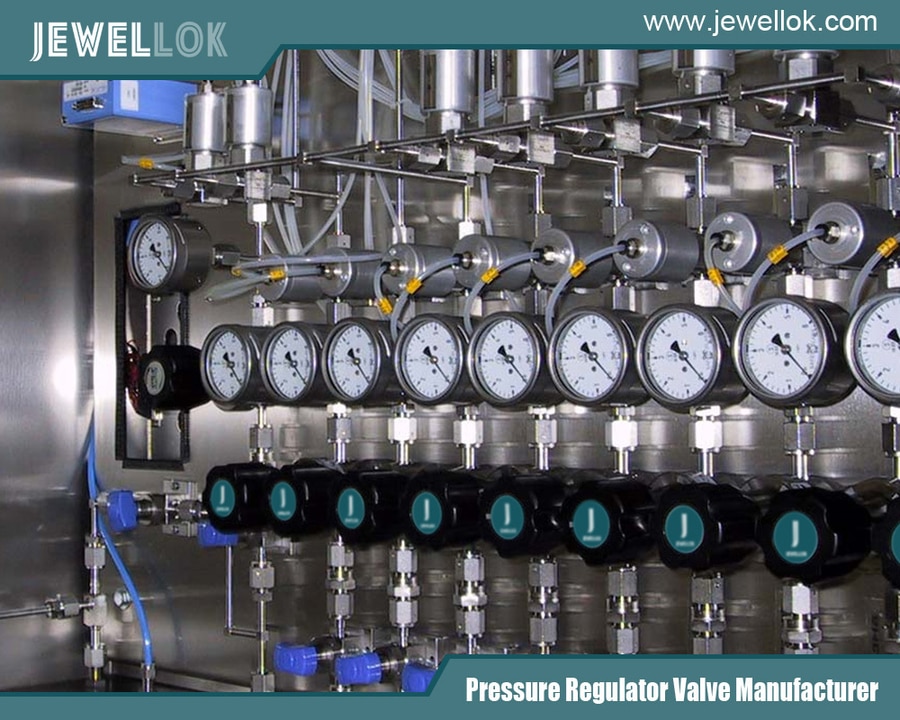

Da die Halbleiterfertigung zunehmend auf kleinere Strukturgrößen, höheren Waferdurchsatz und komplexere Prozessabläufe setzt, ist das Management von Prozesschemikalien zu einem entscheidenden Faktor für die Produktivität, Prozessstabilität und Betriebssicherheit der Halbleiterfabrik geworden. Halbleiterprozesse wie Fotolithografie, Nassätzen, Reinigen, Strippen und chemisch-mechanisches Planarisieren (CMP) erfordern die präzise Zufuhr einer Vielzahl von Chemikalien, darunter Säuren, Basen, Lösungsmittel, Oxidationsmittel und spezielle Prozessflüssigkeiten.

Eine Chemikaliendosieranlage (CDU) ist ein spezialisiertes System zur Lagerung, zum Transport, zur Aufbereitung, zur Überwachung und zur Dosierung von Prozesschemikalien aus Bulk- oder Zwischenquellen für Halbleiterfertigungsanlagen. Herkömmliche Systeme zur Chemikaliendosierung lassen sich bei Änderungen der Produktionskapazität, des Chemikalienverbrauchs oder der Prozessanforderungen oft nur schwer anpassen. Eine modulare CDU bietet hier eine flexiblere Alternative, da das System in standardisierte Funktionsmodule unterteilt ist, die je nach den spezifischen Anforderungen der Halbleiterfertigung konfiguriert, erweitert, ausgetauscht oder aufgerüstet werden können.

Für Halbleiteranlagen kann eine gut konzipierte modulare Chemikaliendosieranlage die Konsistenz der Chemikalienzufuhr verbessern und gleichzeitig die Installationskomplexität, die Wartungsstillstandszeiten, das Kontaminationsrisiko und die Lebenszykluskosten reduzieren.

Einstufiger Regler für ultrahochreine Halbleiter
Einstufiger Regler für ultrahochreine Halbleiter
Was ist eine Chemikaliendosiereinheit?
Eine Chemikaliendosieranlage (CDU) ist eine integrierte Plattform für das Chemikalienmanagement, die zwischen der Chemikalienversorgungsquelle und den Prozessanlagen am Einsatzort positioniert ist. Je nach Anwendung kann die CDU Chemikalien aus Großbehältern, Lagertanks, Fässern, IBCs oder anderen Verteilereinrichtungen beziehen.

Zu den Hauptfunktionen einer CDU gehören typischerweise:

Chemikalienannahme und -transfer
Druck- und Durchflussregelung
Filtration
Chemikalienverteilung
Pumpen und Dosieren
Lecksuche
Drucküberwachung
Durchflussüberwachung
Chemische Isolation
Spülen und Entleeren
Prozesschemikalienrezirkulation
Automatisierte Ventilsteuerung
Schnittstelle zwischen Ausrüstung und Prozess
Die genaue Konfiguration hängt von den chemischen Eigenschaften, der erforderlichen Durchflussrate, dem Druck, dem Reinheitsgrad und den Prozessanlagen ab.

Für die Halbleiterfertigung muss die CDU mehr leisten, als nur Flüssigkeiten von einem Ort zum anderen zu transportieren. Sie muss eine stabile und reproduzierbare Chemikalienzufuhr gewährleisten und gleichzeitig Partikelbildung, chemische Verunreinigung, Totvolumen, Leckagen und Kreuzkontamination minimieren.

Warum modulare Architektur wichtig ist
Eine herkömmliche CDU kann als festes System für eine bestimmte Prozesslinie ausgelegt sein. Obwohl dieser Ansatz für stabile Anwendungen gut geeignet ist, kann er an Effizienz verlieren, wenn eine Halbleiterfabrik neue Chemikalien einführt, die Produktionskapazität erhöht oder Prozessanlagen ändert.

Eine modulare CDU (Chemikalien-Verteilereinheit) verwendet standardisierte Funktionsabschnitte, die je nach Anwendungsanforderungen zusammengestellt werden können. Typische Module umfassen beispielsweise ein Chemikalieneinlassmodul, ein Pumpenmodul, ein Filtrationsmodul, ein Ventilblockmodul, ein Messmodul, ein Steuermodul und ein Verteilermodul für die einzelnen Entnahmestellen.

Diese Architektur bietet mehrere Vorteile.

Flexible Konfiguration
Unterschiedliche Halbleiterprozesse erfordern unterschiedliche Parameter für die Chemikalienzufuhr. Eine modulare Plattform ermöglicht es Ingenieuren, die passenden Pumpen, Ventile, Filter, Sensoren, Schläuche und Steuerungskomponenten auszuwählen, ohne die gesamte CDU neu konstruieren zu müssen.

Beispielsweise kann eine chemische Anwendung mit niedrigem Durchfluss eine Präzisionsdosierpumpe und eine Feinfiltration erfordern, während ein Prozess mit hohem Durchfluss eine andere Pumpenleistung und einen größeren Flüssigkeitsweg erfordern kann.

Einfachere Erweiterung
Die Produktionskapazität einer Halbleiteranlage kann sich im Laufe ihrer Lebensdauer ändern. Eine modulare CDU (Central Distribution Unit) kann mit Erweiterungsmöglichkeiten konzipiert werden, sodass zusätzliche Verteilkanäle oder Prozessanschlüsse hinzugefügt werden können, ohne das bestehende System vollständig ersetzen zu müssen.

Dies ist besonders wertvoll für Fabriken, die mit mehreren Prozessanlagen arbeiten oder ihre Produktionskapazität schrittweise erweitern.

Vereinfachte Wartung
Die modulare Bauweise ermöglicht es dem Wartungspersonal, einzelne Funktionsmodule zu isolieren und auszutauschen. Anstatt eine komplette CDU außer Betrieb zu nehmen, können Techniker beispielsweise eine Pumpe, eine Ventilbaugruppe, ein Filtergehäuse oder ein Sensormodul einzeln austauschen.

Dadurch können Wartungszeiten verkürzt und die Systemverfügbarkeit verbessert werden.

Hauptkomponenten einer modularen CDU
1. Chemikalieneinlassmodul
Das Einlassmodul stellt die Verbindung zwischen der Chemikalienquelle und der CDU her. Es umfasst normalerweise Absperrventile, Drucküberwachung, Filtration und entsprechende Rohrleitungs- oder Schlauchverbindungen.

Für Anwendungen in der Halbleiterindustrie mit hohen Reinheitsanforderungen müssen die medienberührenden Materialien sorgfältig nach chemischer Kompatibilität und Reinheitsanforderungen ausgewählt werden. Gängige Materialien sind beispielsweise hochreine Fluorpolymere, PFA, PTFE, PVDF und geeignete hochreine Edelstahlkomponenten.

Die Einlassgestaltung sollte zudem Toträume und unnötiges Innenvolumen minimieren.

2. Pump- und Dosiermodul
Das Pumpsystem bestimmt, wie genau und gleichmäßig Chemikalien umgepumpt werden können.

Je nach Chemikalie und Anwendung können CDUs pneumatische Membranpumpen, magnetisch angetriebene Pumpen, Präzisionsdosierpumpen oder andere spezialisierte Chemikalienpumpen verwenden.

Bei der Auswahl der Pumpe sollten folgende Aspekte berücksichtigt werden:

Chemische Verträglichkeit
Erforderliche Durchflussmenge
Abgabedruck
Temperatur
Viskosität
Partikelerzeugung
Pulsieren
Erforderliche Dosiergenauigkeit
Wartungsanforderungen
Bei empfindlichen Halbleiterprozessen sind ein stabiler Fluss und geringe Pulsationen besonders wichtig, da Schwankungen in der Chemikalienzufuhr die Prozessgleichmäßigkeit beeinträchtigen können.

3. Ventilblockmodul
Der Ventilblock steuert die Richtung und Absperrung des Chemikalienflusses. Er kann normalerweise geschlossene Ventile, normalerweise offene Ventile, Rückschlagventile, Druckregler, Entlüftungsventile, Ablassventile und andere Durchflussregelungskomponenten enthalten.

Ein kompakter Verteiler reduziert die Anzahl der Einzelverbindungen und kann dazu beitragen, den Platzbedarf des Systems zu minimieren.

Bei aggressiven oder korrosiven Chemikalien müssen Ventilmaterialien und Dichtungskomponenten auf der Grundlage langfristiger chemischer Beständigkeit und nicht auf der Grundlage kurzfristiger Beständigkeit ausgewählt werden.

4. Filtrationsmodul
Die Filtration ist eine der wichtigsten Funktionen bei der Chemikalienzufuhr in der Halbleiterindustrie. Partikel, die in einen Prozesschemikalienstrom gelangen, können die Waferausbeute und die Prozessleistung negativ beeinflussen.

Eine CDU kann je nach Prozessarchitektur entweder direkt am Verbrauchsort oder vorgelagerte Filter enthalten. Bei der Filterauswahl sind unter anderem folgende Aspekte zu berücksichtigen:

Filterleistung
Chemische Verträglichkeit
Durchflusskapazität
Druckverlust
Filtermembranmaterial
Extrahierbar
Filterlebensdauer
Das Filtrationssystem sollte so ausgelegt sein, dass es keinen unzulässigen Druckverlust oder Verunreinigungen in den Chemikalienstrom einbringt.

5. Überwachungs- und Sensormodul
Moderne CDUs (Chemikalienabgabeanlagen) verfügen zunehmend über Sensoren zur Echtzeitüberwachung der Chemikalienzufuhrbedingungen.

Typische Messgrößen sind:

Druckscheiben
Fließrate
Temperatur
Tankfüllstand
Lecksuche
Pumpenstatus
Ventilstatus
Je nach Prozessanforderungen können zusätzliche analytische Sensoren in das System integriert werden.

Die Echtzeitüberwachung ermöglicht es den Bedienern und automatisierten Steuerungssystemen, Anomalien zu erkennen, bevor diese zu größeren Prozessunterbrechungen führen.

6. Steuerungssystem
Das Steuerungssystem koordiniert Pumpen, Ventile, Sensoren, Alarme, Verriegelungen und die Kommunikation mit der Steuerungsinfrastruktur der Halbleiterfabrik.

Eine speicherprogrammierbare Steuerung (SPS) oder eine industrielle Steuerungsplattform kann verwendet werden, um vordefinierte Betriebsabläufe wie Chemikalientransfer, Spülung, Entleerung, Dosierung und Abschaltung auszuführen.

Wichtige Steuerungsfunktionen können Folgendes umfassen:

Automatischer Start und Abschaltung
Druckschutz
Durchflussüberprüfung
Leckagealarme
Pumpenverriegelungen
Ventilpositionsprüfung
Filterdifferenzdrucküberwachung
Notfall Abschaltung
Warnmeldungen zur vorbeugenden Wartung
Die Steuerungsarchitektur sollte den Bedienern außerdem klare Statusinformationen liefern.

Chemische Verträglichkeit und Materialauswahl
Die Materialauswahl ist für die Zuverlässigkeit von CDUs von grundlegender Bedeutung. Chemikalien in Halbleiterprozessen können stark korrosiv, oxidierend, reaktiv oder lösungsmittelbasiert sein. Ein Material, das mit einer Chemikalie gut harmoniert, kann sich bei Kontakt mit einer anderen Chemikalie schnell zersetzen.

Daher sollten Ingenieure alle medienberührenden Bauteile, einschließlich Schläuche, Ventile, Pumpenmembranen, Dichtungen, Armaturen, Filter und Sensorschnittstellen, bewerten.

Bei Anwendungen mit hohen Reinheitsanforderungen sollte die Materialauswahl neben der chemischen Kompatibilität auch die Kontaminationskontrolle berücksichtigen. Die Komponenten müssen geeignete Oberflächeneigenschaften und eine entsprechende Fertigungsqualität für die geforderte chemische Reinheit aufweisen.

Wo metallische Komponenten erforderlich sind, kann für geeignete Anwendungen hochreiner Edelstahl wie 316L in Betracht gezogen werden. Bei stark aggressiven Chemikalien bieten fluorpolymerbasierte Fluidwege unter Umständen Vorteile.

Kontaminationskontrolle
Die Kontaminationskontrolle ist eine zentrale Anforderung im Chemikalienmanagement der Halbleiterindustrie.

Eine modulare CDU sollte so konstruiert sein, dass sie Folgendes minimiert:

Partikelerzeugung
Metallische Verunreinigung
Organische Kontamination
Chemische Kreuzkontamination
Totvolumen
Restliche chemische Ansammlung
Die Gestaltung der Fluidwege ist daher von extrem großer Bedeutung. Glatte Innenflächen, optimierte Strömungsführung, geeignete Verbindungstechnologien und minimierte Toträume können zu einer verbesserten Sauberkeit beitragen.

Werden in derselben Anlage unterschiedliche Chemikalien gehandhabt, können unabhängige Flüssigkeitswege und sorgfältig ausgearbeitete Isolationsstrategien erforderlich sein, um Kreuzkontaminationen zu verhindern.

Saubere Montage und kontrollierte Fertigungsprozesse sind ebenfalls unerlässlich. Eine hochwertige CDU muss gemäß den Reinheitsanforderungen ihrer vorgesehenen Halbleiteranwendung montiert, gereinigt, geprüft und verpackt werden.

Automatisierung und digitale Überwachung
Die Automatisierung wandelt das Chemikalienmanagement von einer manuell überwachten Tätigkeit in einen datengesteuerten Prozess um.

Eine moderne modulare CDU kann Betriebsinformationen an Fabrikautomatisierungssysteme übermitteln und ermöglicht es Ingenieuren, den Chemikalienverbrauch, den Förderdruck, die Durchflussstabilität, den Anlagenstatus, Alarme und Wartungsbedingungen zu überwachen.

Die von der CDU erfassten Daten können auch die vorausschauende Wartung unterstützen. Beispielsweise können Änderungen der Pumpenleistung, des Filterdruckabfalls oder des Durchflussverhaltens darauf hinweisen, dass Wartungsarbeiten erforderlich sind.

Dieser Ansatz kann dazu beitragen, unerwartete Ausfallzeiten zu reduzieren und die allgemeine Zuverlässigkeit der Infrastruktur für die Chemikalienversorgung zu verbessern.

Sicherheitshinweise
Der Umgang mit Chemikalien erfordert eine umfassende Sicherheitsstrategie. Eine Chemikalienabfüllanlage (CDU) sollte entsprechend den Anforderungen der Chemikalie und der Anlage geeignete Sicherheitsvorkehrungen wie Auffang-, Leckageerkennungs-, Isolations-, Belüftungs- und Notabschaltfunktionen beinhalten.

Bei der Sicherheitsplanung sollten mögliche Szenarien wie die folgenden berücksichtigt werden:

Austreten von Chemikalien
Überdruck
Pumpenausfall
Fehlfunktion des Ventils
Ausfall der Stromversorgung
Sensorfehler
Unerwarteter chemischer Fluss
Notfall Abschaltung
Verriegelungen können potenziell unsichere Betriebszustände verhindern. Beispielsweise kann das Steuerungssystem den Chemikalientransfer stoppen, wenn anormale Druck-, Durchfluss- oder Leckagebedingungen festgestellt werden.

Die CDU sollte außerdem in die umfassenderen Systeme für chemische Sicherheit und Anlagenmanagement der Fabrik integriert werden.

Modulares CDU vs. Konventionelles fest installiertes CDU
Der Hauptunterschied zwischen modularen und konventionellen Architekturen liegt in der Flexibilität.

Eine fest installierte CDU kann für eine bestimmte Prozesskonfiguration optimiert werden und bietet somit eine unkomplizierte Lösung bei gleichbleibenden Anforderungen. Änderungen können jedoch erhebliche Planungs- und Installationsarbeiten erfordern.

Eine modulare CDU bietet standardisierte Schnittstellen und austauschbare Funktionssektionen. Dadurch eignet sie sich besser für Halbleiterfertigungsanlagen, in denen sich die Prozessanforderungen schnell ändern können.

Die Hauptvorteile umfassen:

Schnellere Systemanpassung
Einfachere Kapazitätserweiterung
Vereinfachte Wartung
Reduzierte technische Anpassungen
Verbesserte Komponentenstandardisierung
Einfachere Integration mit der Automatisierung
Potenziell niedrigere Lebenszykluskosten
Die optimale Architektur hängt letztendlich von der chemischen Anwendung, dem Fabriklayout, dem Durchsatz, den Reinheitsanforderungen und der Betriebsstrategie ab.

Richtlinien für Ingenieurwesen und Auswahl
Bei der Spezifizierung einer modularen Chemikaliendosiereinheit sollten Ingenieure den gesamten Chemikaliendosierungsprozess bewerten, anstatt einzelne Komponenten unabhängig voneinander auszuwählen.

Zu den wichtigsten Parametern gehören Chemikalienart, Konzentration, Temperatur, Viskosität, Durchflussrate, Versorgungsdruck, Lieferdruck, erforderliche Reinheit, Filtrationsgrad, Dosiergenauigkeit und Anzahl der Anschlüsse an den Verbrauchsstellen.

Das System sollte auch im Hinblick auf zukünftige Erweiterungen geprüft werden. Die Berücksichtigung von ausreichend Platz, Versorgungsanschlüssen, Kommunikationsschnittstellen und modularen Verbindungspunkten bei der Erstinstallation kann spätere Erweiterungen erheblich vereinfachen.

Ein weiterer wichtiger Aspekt ist die Wartungsfreundlichkeit. Komponenten, die regelmäßig ausgetauscht werden müssen, sollten zugänglich sein, ohne andere Teile der CDU zu beeinträchtigen.

Anwendungen in der Halbleiterfertigung
Modulare CDUs können eine breite Palette von Anwendungen in der Halbleiterfertigung unterstützen, darunter Nassarbeitsplätze, Reinigungssysteme, Ätzprozesse, Stripping-Prozesse, die chemische Verteilung für die Fotolithografie, die chemische Zufuhr für CMP und andere spezielle chemische Anwendungen.

Sie können auch in größere Chemikalienfördersysteme, Massenchemikalienverteilungssysteme und Geräte zur Abgabe an den Verbrauchsort integriert werden.

Mit der Ausweitung der Halbleiterfertigung auf fortschrittliche Logik-, Speicher-, Leistungshalbleiter-, MEMS- und Verbindungshalbleiteranwendungen wird eine flexible Infrastruktur zur Chemikalienzufuhr zunehmend wichtiger.

Die 10 besten Druckregler für hochreine Gase in Indien
Die 10 besten Druckregler für hochreine Gase in Indien
Fazit
Eine modulare Chemikaliendosieranlage (CDU) bietet Halbleiterherstellern eine flexible Plattform für die sichere, präzise und konsistente Handhabung von Prozesschemikalien. Durch die Integration von Chemikalientransfer, Pumpen, Filtration, Ventilsteuerung, Überwachung, Automatisierung und Sicherheitsfunktionen in eine modulare Architektur kann sich eine CDU an veränderte Produktionsanforderungen anpassen und gleichzeitig Wartung und Systemerweiterung vereinfachen.

Die effektivste CDU-Konstruktion ist nicht einfach nur eine Ansammlung von Pumpen und Ventilen. Sie ist eine umfassende Lösung für das Chemikalienmanagement, die auf chemische Kompatibilität, Kontaminationskontrolle, Prozessstabilität, Automatisierung, Sicherheit und Zuverlässigkeit über den gesamten Lebenszyklus ausgelegt ist.

Für Halbleiterfabriken, die eine skalierbare Infrastruktur zur Chemikalienzufuhr benötigen, bietet die modulare CDU-Technologie einen praktischen Weg zu einer standardisierten Systemarchitektur, schnellerer Implementierung, einfacherer Wartung und verbesserter Prozesskontrolle. Da die Halbleiterprozesse immer anspruchsvoller werden, bleibt die präzise Steuerung jeder Phase der Chemikalienzufuhr ein wesentlicher Bestandteil für eine stabile Produktion und hohe Fertigungsausbeute.
