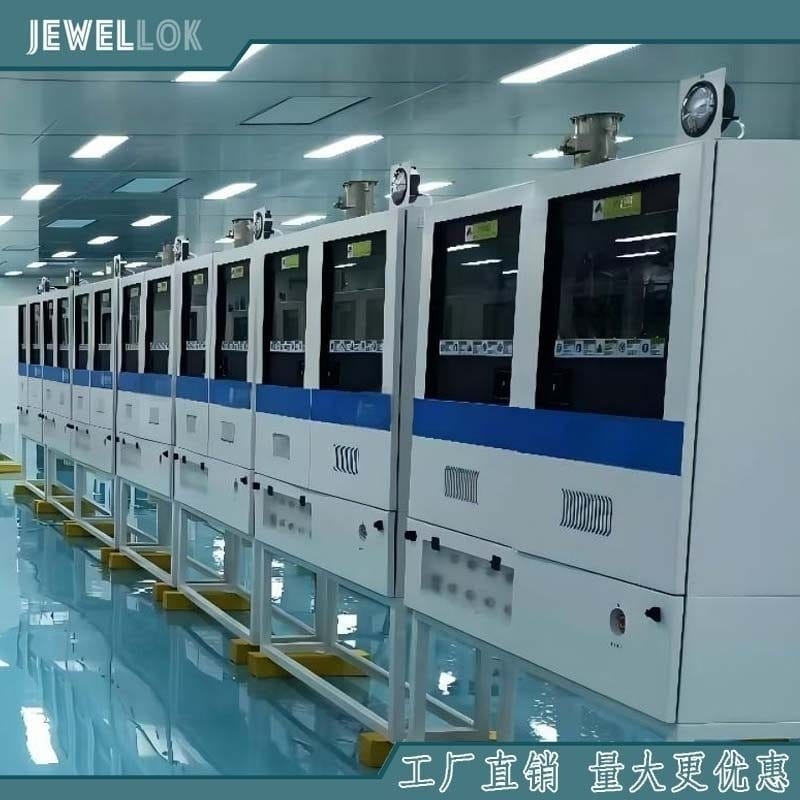

Hochleistungs-Spezialgasschrank für Anwendungen mit gefährlichen Gasen

Hochleistungs-Spezialgasschrank für Anwendungen mit gefährlichen Gasen

In der Halbleiterfertigung, der Photovoltaikproduktion, der fortgeschrittenen Elektronik, der Herstellung von Verbindungshalbleitern und anderen Hightech-Industrien sind Spezialgase für Prozesse wie Abscheidung, Ätzen, Reinigen, Dotieren und Oberflächenbehandlung unerlässlich. Viele dieser Gase sind toxisch, korrosiv, pyrophor, oxidierend oder anderweitig gefährlich. Daher erfordern die sichere Lagerung, Verteilung, Druckregulierung, Überwachung und Notfallabsperrung von Spezialgasen hochentwickelte Gashandhabungsanlagen.

Ein Hochleistungs- Spezialgasschrank für Anwendungen mit gefährlichen Gasen bietet eine kontrollierte und geschlossene Umgebung für Gasflaschen und zugehörige Komponenten. Durch die Integration von Druckregelung, automatischer Ventilsteuerung, Gasdetektion, Belüftung, Spülfunktionen und Sicherheitsverriegelungen in ein einziges System kann der Gasschrank die Prozesssicherheit deutlich verbessern und gleichzeitig die Risiken im Umgang mit gefährlichen Gasen reduzieren.


Was ist ein Spezial-Gasschrank?
Ein Spezialgasschrank ist ein geschlossenes Anlagensystem zur Aufnahme von Gasflaschen und zur Steuerung der Zufuhr von Spezialgasen zu Produktionsanlagen. Im Gegensatz zu einem einfachen Gaslagergehäuse integriert ein Hochleistungsgasschrank mehrere Funktionen, darunter Gasdruckregelung, Durchflusskontrolle, automatische Abschaltung, Spülmanagement, Leckageerkennung, Abluftführung und Systemüberwachung.

Bei Anwendungen mit gefährlichen Gasen fungiert der Schrank normalerweise als kontrollierter Behälter. Tritt im Schrank ein Leck auf, verhindert das Belüftungssystem eine unkontrollierte Ansammlung gefährlicher Gase in der Umgebung. Gassensoren und Druckmessgeräte warnen frühzeitig, während automatische Sicherheitsventile die Gaszufuhr bei abnormalen Zuständen unterbrechen.

Der Schrank kann je nach Prozessanforderungen für eine oder mehrere Gasflaschen konfiguriert werden. Er kann außerdem in automatische oder halbautomatische Gasumschaltsysteme integriert werden, um eine kontinuierliche Gasversorgung der Produktionsanlagen zu gewährleisten.

Warum Anwendungen mit gefährlichen Gasen Hochleistungsschränke erfordern
Spezialgase, die in der modernen Fertigung eingesetzt werden, können verschiedene Sicherheitsrisiken bergen. Toxische Gase können zu erheblichen Expositionsgefahren führen, korrosive Gase können Bauteile und Rohrleitungen beschädigen, und pyrophore Gase können schnell mit Luft reagieren. Bei einigen Gasen ist zudem eine strenge Kontrolle von Druck, Durchflussrate, Temperatur und Verunreinigungsgrad erforderlich.

Ein Hochleistungs-Gasschrank begegnet diesen Herausforderungen durch mehrere technische Schutzebenen.

Erstens sind Gasflasche und Gaszufuhrkomponenten physisch gekapselt. Zweitens sorgt eine kontrollierte Abluftanlage für einen ausreichenden Luftstrom im Schrank. Drittens überwachen Gasdetektionssysteme die Schrankatmosphäre. Viertens reagieren automatische Ventile und programmierbare Steuerungssysteme auf Störungen. Schließlich entfernen Spülsequenzen Restgase aus ausgewählten Bereichen des Gaszufuhrsystems.

Dieser mehrstufige Ansatz ist besonders wichtig in Halbleiterfabriken, wo sowohl die Sicherheit des Personals als auch die Kontrolle der Prozesskontamination von entscheidender Bedeutung sind.

Wichtige Komponenten eines Hochleistungs-Spezialgasschranks
Die Leistungsfähigkeit eines Spezialgasschranks hängt von der Qualität und Kompatibilität seiner internen Komponenten ab. Eine typische Konfiguration umfasst Gasflaschen, Reinstgasregler, automatische Ventile, pneumatische Ventile, Drucksensoren, Filter, Rückschlagventile, Spülventile, Gassensoren, Abgasanschlüsse und ein SPS-basiertes Steuerungssystem.

1. Hochdruckgas-Druckregelung
Die Druckregelung ist eine der wichtigsten Funktionen eines Spezialgasverteilers. Der Regler reduziert den Flaschendruck auf einen kontrollierten Lieferdruck, der für nachgeschaltete Geräte geeignet ist.

Für Anwendungen mit hohen Reinheitsgraden sollten Regler aus mit dem jeweiligen Gas kompatiblen Werkstoffen gefertigt sein. Edelstahl, insbesondere hochwertiger Edelstahl 316L, wird aufgrund seiner Korrosionsbeständigkeit und Eignung für eine kontrollierte Oberflächenbearbeitung häufig in Reinstgasversorgungssystemen eingesetzt.

Die Reglerkonstruktion sollte zudem das interne Totvolumen und die potenzielle Partikelbildung minimieren. Je nach Anwendung können membrangedichtete Regler bevorzugt werden, da sie eine starke Trennung zwischen Prozessgas und Betätigungsmechanismus gewährleisten.

2. Automatische Absperrventile
Automatische Absperrventile bieten einen wichtigen Schutz in Notfallsituationen. Wenn das Gasdetektionssystem eine gefährliche Gaskonzentration feststellt oder das Steuerungssystem anormale Druck- oder Belüftungsbedingungen erkennt, kann der Schrank eine automatische Gasisolierung einleiten.

Pneumatisch betätigte Ventile werden häufig in Gasversorgungssystemen für die Halbleiterindustrie eingesetzt, da sie sich in automatisierte Steuerungssysteme integrieren lassen. Bei der Ventilauswahl müssen Gasverträglichkeit, Nenndruck, Temperaturbereich, Dichtheit, Lebensdauer und Reinheitsanforderungen berücksichtigt werden.

3. Spülsystem
Ein sachgemäß ausgelegtes Spülsystem hilft dabei, Restmengen an Spezialgas aus ausgewählten Abschnitten der Förderleitung vor dem Zylinderwechsel, Wartungsarbeiten oder anderen Arbeitsvorgängen zu entfernen.

Inertgase wie Stickstoff können zum Spülen verwendet werden, sofern dies mit den Prozess- und Sicherheitsanforderungen vereinbar ist. Ein kontrollierter Spülvorgang kann die Absperrung des Prozessgases, die Zufuhr des Spülgases, die Evakuierung über den entsprechenden Abgasweg und die Bestätigung des erforderlichen Systemzustands umfassen.

Das genaue Spülverfahren sollte durch eine technische Analyse und unter Berücksichtigung der geltenden Sicherheitsbestimmungen der Anlage ermittelt werden.

4. Gasdetektion
Die Gasdetektion ist für Anwendungen mit gefährlichen Gasen unerlässlich. Sensoren, die im oder um das Gehäuse herum installiert sind, können abnormale Gaskonzentrationen überwachen und Signale an das Steuerungssystem senden.

Wenn ein Erkennungsereignis auftritt, kann das System vordefinierte Sicherheitsmaßnahmen einleiten, wie z. B. das Schließen automatischer Gasventile, das Aktivieren von Alarmen, das Aufrechterhalten oder Erhöhen des Abgasbetriebs und das Benachrichtigen des Anlagenüberwachungssystems.

Die Art und der Standort der Gassensoren sollten entsprechend den Eigenschaften des Gases, der Gehäusekonstruktion, den Belüftungseigenschaften und den geltenden Sicherheitsstandards ausgewählt werden.

5. Abluft
Die Belüftung ist ein grundlegendes Merkmal eines Gefahrstoffschranks. Der Schrank muss an ein geeignetes Abluftsystem angeschlossen werden, das den erforderlichen Luftstrom gewährleisten kann.

Eine effektive Belüftung trägt zur Kontrolle der Umgebungsbedingungen in den Schränken bei und leitet potenziell gefährliche Gase zur Abluftbehandlungs- oder Abgasreinigungsanlage der Anlage, anstatt sie in die Aufenthaltsbereiche gelangen zu lassen.

Bei der Auslegung des Schranks sollten daher Abluftstrom, Druckausgleich, Kanalkonfiguration, Zugangstüren, Luftstromüberwachung und die Abluftkapazität der Anlage berücksichtigt werden.

SPS-basierte Steuerung und Automatisierung
Moderne Spezialgasanlagen nutzen zunehmend SPS-basierte Steuerungssysteme zur Koordination von Gaszufuhr und Sicherheitsfunktionen. Eine speicherprogrammierbare Steuerung (SPS) kann Drucksensoren, Gasdetektoren, Ventilstatus, Türstatus, Abgasbedingungen und andere kritische Signale kontinuierlich überwachen.

Die SPS kann vordefinierte Sequenzen für Anfahren, Abschalten, Zylinderwechsel, Spülen, Alarmbehandlung und Notabschaltung ausführen.

Eine Mensch-Maschine-Schnittstelle (HMI) liefert dem Bedienpersonal Systemstatus, Alarmmeldungen, Druckmesswerte, Ventilzustände und Wartungshinweise. Die Kommunikation mit einem Werksüberwachungssystem ermöglicht es Ingenieuren zudem, den Zustand des Gasschranks von einer zentralen Steuerungsplattform aus zu überwachen.

Die Automatisierung verringert die Abhängigkeit von manuellen Eingriffen und kann die Konsistenz zwischen verschiedenen Gasschränken innerhalb einer Produktionsanlage verbessern.

Materialauswahl für den Einsatz mit gefährlichen Gasen
Die Materialverträglichkeit ist ein entscheidender Faktor bei der Konstruktion eines Spezialgasschranks. Die gasberührenden Bauteile im Inneren müssen entsprechend den chemischen Eigenschaften des Gases ausgewählt werden.

Edelstahl 316L findet breite Anwendung bei der Herstellung von hochreinen Gasleitungen, Ventilen, Reglern und Armaturen. Je nach Anwendung spezifizieren Hersteller elektropolierte Oberflächen und eine kontrollierte innere Rauheit, um die Partikelbildung zu reduzieren und die Reinigungsfähigkeit zu verbessern.

Bei korrosiven Gasen muss die Materialverträglichkeit sorgfältig geprüft werden. Elastomere, Dichtungen, Ventilsitze, Regler, Rohrleitungen und andere Bauteile können unterschiedliche Beständigkeitseigenschaften aufweisen. Die Materialauswahl allein auf Basis der allgemeinen Korrosionsbeständigkeit ist nicht ausreichend; die Verträglichkeit muss in Bezug auf das spezifische Gas, den Druck, die Temperatur, die Konzentration und die Betriebsbedingungen bewertet werden.

Hochreine Rohrleitungs- und Verbindungstechnik
Das Rohrleitungssystem des Gasschranks beeinflusst direkt die Gasreinheit und die Systemzuverlässigkeit. Anwendungen mit hohen Reinheitsanforderungen erfordern typischerweise sorgfältig kontrollierte Rohrleitungen, gegebenenfalls Orbitalschweißen und zuverlässige, hochdichte Verbindungen.

VCR-Anschlüsse werden häufig in Reinstgassystemen eingesetzt, in denen abnehmbare Verbindungen erforderlich sind. Eine fachgerechte Installation, Reinigung, Inspektion und Dichtheitsprüfung sind unerlässlich, um die Systemintegrität zu gewährleisten.

Die interne Konfiguration sollte zudem unnötige Krümmungen, Toträume und ungenutzte Abzweigungen minimieren. Eine gute Rohrleitungsplanung trägt dazu bei, das Kontaminationsrisiko zu verringern und die Spülleistung zu verbessern.

Sicherheitsverriegelungen und Notfallfunktionen
Ein Hochleistungs-Gefahrgasschrank sollte über mehrere Sicherheitsverriegelungen verfügen und sich nicht auf einen einzigen Schutzmechanismus verlassen.

Typische Verriegelungsbedingungen können Folgendes umfassen:

Gefahrengasdetektion
Verlust der Schrankabluft
Abnormaler Zylinder- oder Leitungsdruck
Status der Schranktür
Ventilpositionsrückmeldung
Verlust der Kontrollkraft
Not-Aus-Aktivierung
Anomale Reinigungsbedingungen
Tritt ein kritischer Fehler auf, kann das Steuerungssystem den Schaltschrank in einen vordefinierten Sicherheitszustand versetzen. Die genaue Reaktion sollte durch eine dokumentierte Gefahrenanalyse und ein Sicherheitskonzept für die Anlage festgelegt werden.

Notabschaltsysteme sollten so ausgelegt sein, dass die Bediener den Zustand des Schaltschranks schnell erfassen und die geeignete Reaktion erkennen können.

Dichtigkeitsprüfung und Qualitätskontrolle
Die Dichtheit ist besonders wichtig für Systeme mit gefährlichen Spezialgasen. Selbst ein kleines Leck kann je nach Toxizität, Reaktivität oder physikalischen Eigenschaften des Gases ein erhebliches Sicherheitsrisiko darstellen.

Vor Versand und Inbetriebnahme können Gasschränke Druckprüfungen, Dichtheitsprüfungen, Funktionsprüfungen, Ventilprüfungen, Sensorprüfungen und Validierungen des Steuerungssystems unterzogen werden.

Für Anwendungen mit höchsten Reinheitsanforderungen sollten Hersteller außerdem kontrollierte Reinigungs- und Montageverfahren festlegen, um Partikel, Feuchtigkeit, Kohlenwasserstoffe und andere Verunreinigungen zu minimieren.

Die Dokumentation ist ein weiterer wichtiger Bestandteil der Qualitätskontrolle. Ein professioneller Lieferant sollte in der Lage sein, die relevanten Zeichnungen, Bauteilspezifikationen, Prüfprotokolle, Bedienungsanleitungen und Wartungsinformationen gemäß den Projektanforderungen bereitzustellen.

Anwendungen in der fortgeschrittenen Fertigung
Hochleistungsfähige Spezialgasschränke finden breite Anwendung in Branchen, in denen gefährliche oder hochreine Gase benötigt werden.

In der Halbleiterfertigung können sie Prozesse wie Abscheidung, Ätzen, Ionenimplantation, Kammerreinigung und andere Waferbearbeitungsvorgänge unterstützen. In der Herstellung von Verbindungshalbleitern werden Gaskammern für Prozesse eingesetzt, die Spezialgase erfordern, welche für Materialien wie Galliumnitrid und verwandte Halbleiterstrukturen benötigt werden.

Weitere Anwendungsgebiete sind die Herstellung von Photovoltaikanlagen, die LED-Produktion, die Displayherstellung, Forschungslabore und die Verarbeitung fortschrittlicher Materialien.

Für jede Anwendung sollte die Schrankkonfiguration entsprechend der Gasart, der Anzahl der Zylinder, dem erforderlichen Lieferdruck, den Durchflussanforderungen, dem Prozessablauf, dem Abluftsystem der Anlage und den geltenden Vorschriften angepasst werden.

Wie man den richtigen Spezialgasschrank auswählt
Bei der Auswahl eines speziellen Gasschranks sollten Käufer mehr als nur die Außenabmessungen des Schranks oder die Anzahl der Gasflaschen berücksichtigen.

Wichtige Aspekte sind die Gasverträglichkeit, der maximale Flaschendruck, der Lieferdruck, die erforderliche Durchflussrate, die Spezifikationen von Ventilen und Reglern, die Anforderungen an die Gasdetektion, die Abgaskapazität, die Spülkonfiguration, die Steuerungsarchitektur, die Kommunikationsprotokolle und die Wartungszugänglichkeit.

Die technische Kompetenz des Lieferanten ist ebenso wichtig. Ein kundenspezifischer Gasschrank erfordert die Abstimmung zwischen mechanischer Konstruktion, Prozessverrohrung, Instrumentierung, elektrischer Steuerung, Sicherheitstechnik und Anlagenschnittstellen.

Für Halbleiteranwendungen und andere Anwendungen mit hohen Reinheitsanforderungen sollte der Lieferant auch die Kontaminationskontrolle und die Anforderungen im Zusammenhang mit der Lieferung von UHP-Gasen verstehen.

Anbieter von Spezialgasversorgungssystemen für Labore
Anbieter von Spezialgasversorgungssystemen für Labore
Fazit
Ein Hochleistungs -Spezialgasschrank für Anwendungen mit gefährlichen Gasen ist mehr als nur ein Gehäuse für Gasflaschen. Er ist eine integrierte Sicherheits- und Gasversorgungsplattform, die hochreine Komponenten, Druckregelung, automatische Ventile, Spülsysteme, Gasdetektion, Abluftanlage, SPS-Automatisierung und Sicherheitsverriegelungen vereint.

Ein gut konstruierter Schrank kann Herstellern helfen, eine zuverlässige Versorgung mit Spezialgasen zu gewährleisten, die Betriebskontrolle zu verbessern und potenzielle Risiken im Zusammenhang mit gefährlichen Gasen zu reduzieren. Die effektivste Lösung ist eine, die auf die tatsächlichen Gaseigenschaften, Prozessanforderungen, die Anlageninfrastruktur und die geltenden Sicherheitsstandards abgestimmt ist.

Für Halbleiterfabriken, moderne Elektronikanlagen, Photovoltaikhersteller und Forschungseinrichtungen bildet die Investition in einen fachgerecht konstruierten Spezialgasschrank eine wichtige Grundlage für eine sichere, stabile und reproduzierbare Gasversorgung. Dank der Kombination aus hochwertigen Komponenten aus Edelstahl 316L, zuverlässiger Ventiltechnik, intelligenter SPS-Steuerung, effektiver Gasdetektion und professioneller Konstruktion erfüllen moderne Gasschränke die hohen Anforderungen moderner Fertigungsprozesse.
