Modul zur Zuführung von Chemikalien für den Umgang mit Säuren und Lösungsmitteln in der Chipfertigung

{{{sourceTextContent.subTitle}}}

Modul zur Zuführung von Chemikalien für den Umgang mit Säuren und Lösungsmitteln in der Chipfertigung

{{{sourceTextContent.description}}}

Die Halbleiterindustrie ist auf höchste Präzision, extrem reine Umgebungen und streng kontrollierte chemische Prozesse angewiesen, um integrierte Schaltkreise mit Strukturen im Nanometerbereich herzustellen. Unter den kritischen Teilsystemen, die die Halbleiterfertigung unterstützen, spielt das Chemical Delivery Module (CDM) eine entscheidende Rolle bei der Gewährleistung eines sicheren, präzisen und kontaminationsfreien Transports von Säuren und Lösungsmitteln, die bei der gesamten Waferbearbeitung zum Einsatz kommen. Da sich die Chipfertigung kontinuierlich in Richtung kleinerer Strukturgrößen und höherer Komplexität weiterentwickelt, sind die Leistungsanforderungen an Chemikalienzufuhrsysteme immer strenger geworden. Dieser Artikel befasst sich mit den Konstruktionsprinzipien, den Schlüsselkomponenten, den betrieblichen Herausforderungen und den technologischen Fortschritten im Zusammenhang mit Chemikalienzufuhrmodulen für den Umgang mit Säuren und Lösungsmitteln in der Chipfertigung.

Pneumatischer Druckregler für hochreines Helium
Pneumatischer Druckregler für hochreines Helium
1. Die Rolle der Chemikalienzufuhr in der Halbleiterfertigung
In Halbleiterfertigungsanlagen (Fabs) wird eine breite Palette von Chemikalien – darunter starke Säuren (wie Schwefelsäure, Flusssäure und Salpetersäure) sowie organische Lösungsmittel (wie Isopropylalkohol, Aceton und Fotolackentwickler) – für Reinigungs-, Ätz-, Abtragungs- und Oberflächenvorbereitungsprozesse verwendet. Diese Chemikalien müssen mit folgenden Eigenschaften an die Prozessanlagen geliefert werden:

Hohe Reinheit (oft im Bereich von Teilen pro Milliarde)
Präzise Durchflussraten und Drücke
Minimale Partikelbildung
Keine Kreuzkontamination

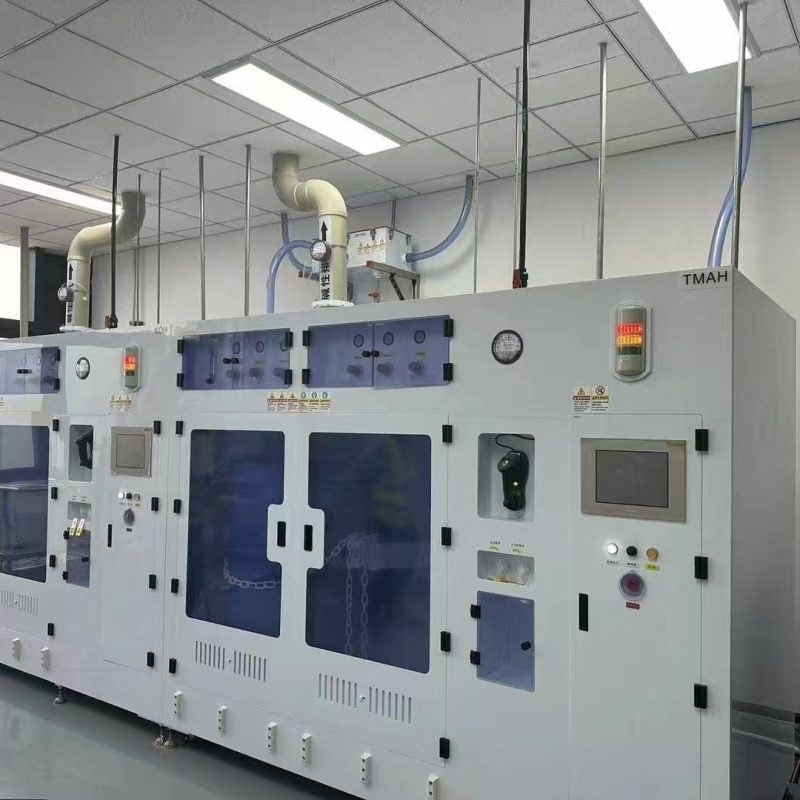

Das Chemikalienzufuhrmodul fungiert als Schnittstelle zwischen dem Großlager für Chemikalien und den Geräten am Verwendungsort (Point-of-Use, POU) und stellt sicher, dass die Chemikalien aufbereitet, gefiltert und kontrolliert zugeführt werden.

2. Kernfunktionen eines Chemikalienzufuhrmoduls
Ein gut konzipiertes CDM erfüllt mehrere kritische Funktionen:

2.1 Lagerung und Aufbereitung von Chemikalien
Chemikalien werden in der Regel in Großbehältern wie Fässern, Transportbehältern oder Hochreinheitstanks gelagert. Das CDM umfasst eine integrierte Lagerung mit folgenden Merkmalen:

Füllstandssensoren zur Echtzeitüberwachung
Temperaturregelsysteme zur Aufrechterhaltung der chemischen Stabilität
Inertgas-Spülung (z. B. Stickstoff) zur Verhinderung von Oxidation oder Verunreinigung
2.2 Filtration und Reinigung
Selbst hochwertige Chemikalien können Spurenpartikel oder Verunreinigungen enthalten. CDMs verfügen über mehrstufige Filtersysteme:

Vorfilter zum Entfernen großer Partikel
Endfilter (z. B. 0,05 µm oder feiner) für eine ultrareine Abgabe
Optionale Entgasungseinheiten zur Entfernung gelöster Gase
2.3 Durchfluss- und Druckregelung
Eine präzise Abgabe wird erreicht durch:

Massendurchflussreglern (MFCs) oder Durchflussmessern
Druckreglern und Gegendruckventilen
Pulsationsdämpfern für einen stabilen Durchfluss
2.4 Verteilung an Prozessgeräte
Das CDM leitet Chemikalien durch hochreine Schläuche (häufig aus PFA oder PTFE) zu mehreren Geräten. Dabei muss ein konstanter Druck aufrechterhalten und Toträume oder Stagnationszonen vermieden werden, die zu Verunreinigungen führen könnten.

3. Wichtige Komponenten und Werkstoffe
Die Leistungsfähigkeit eines CDM hängt in hohem Maße von der Auswahl von Werkstoffen und Komponenten ab, die mit aggressiven Chemikalien kompatibel sind.

3.1 Ventile
Membranventile mit ultrahoher Reinheit (UHP) finden aufgrund folgender Eigenschaften breite Anwendung:

Minimales Innenvolumen
Glatte, mit der Flüssigkeit in Berührung kommende Oberflächen
Geringe Partikelbildung
Zu den Materialien gehören PTFE, PFA und hochreiner Edelstahl (z. B. 316L mit Elektropolierung).

3.2 Pumpen
In Chemikalienfördersystemen kommen spezielle Pumpen zum Einsatz, wie zum Beispiel:

Luftbetriebene Membranpumpen (AODD) für korrosive Flüssigkeiten
Magnetgekuppelte Kreiselpumpen für einen leckagefreien Betrieb
Schlauchpumpen für eine präzise Förderung mit geringer Scherwirkung
3.3 Schläuche und Armaturen
Fluorpolymer-Schläuche (PFA, PTFE) werden aufgrund folgender Eigenschaften bevorzugt:

Chemische Beständigkeit
Glatte Innenoberflächen
Geringe Extrahierbarkeit
Als Anschlüsse kommen häufig für hohe Reinheit ausgelegte Bördel- oder Klemmverschraubungen zum Einsatz.

3.4 Sensoren und Messtechnik
Zu den fortschrittlichen Überwachungsmaßnahmen gehören:

Durchflusssensoren (Ultraschall oder Coriolis)
Druckmessumformer
Leckageerkennungssysteme
Analysatoren für chemische Konzentrationen
4. Konstruktionsaspekte beim Umgang mit Säuren und Lösungsmitteln
Der Umgang mit Säuren und Lösungsmitteln bringt besondere technische Herausforderungen mit sich, die bei der CDM-Konstruktion berücksichtigt werden müssen.

4.1 Korrosionsbeständigkeit
Starke Säuren wie HF können viele Werkstoffe aggressiv angreifen. Daher gilt:

In kritischen Durchflusswegen wird der Kontakt mit Metall minimiert oder vermieden
Fluorpolymere werden in großem Umfang eingesetzt
Geschweißte Systeme werden gegenüber Gewindeverbindungen bevorzugt, um das Leckagerisiko zu verringern
4.2 Sicherheit und Rückhaltung
Angesichts der Gefährlichkeit dieser Chemikalien hat Sicherheit oberste Priorität:

Rohrleitungssysteme mit doppelter Einhausung
Leckagesensoren mit automatischer Absperrung
Integrierte Belüftung und Abgasführung
Notentleerungs- und Neutralisationssysteme
4.3 Vermeidung von Kreuzkontamination
Selbst geringste Verunreinigungen können Halbleiterwafer ruinieren:

Spezielle Leitungen für jede Chemikalie
Automatisierte Spül- und Entlüftungssysteme
Dead-Leg-freies Design (keine Totzonen)
4.4 Statische Aufladung und Umgang mit Lösungsmitteln
Organische Lösungsmittel können statische Elektrizität erzeugen:

Erdung und Potentialausgleich der Komponenten
Verwendung antistatischer Materialien
Kontrollierte Strömungsgeschwindigkeiten
5. Automatisierungs- und Steuerungssysteme
Moderne CDMs sind hochgradig automatisiert und in fabrikweite Steuerungssysteme integriert.

5.1 SPS- und SCADA-Integration
Speicherprogrammierbare Steuerungen (SPS) verwalten:

Ventilbetätigungssequenzen
Pumpenbetrieb
Alarmbehandlung
SCADA-Systeme (Supervisory Control and Data Acquisition) bieten:

Echtzeitüberwachung
Datenprotokollierung zur Rückverfolgbarkeit
Fernsteuerung und Ferndiagnose
5.2 Rezepturbasierte Chemikalienzufuhr
Fortschrittliche Systeme ermöglichen programmierbare Rezepturen für:

Durchflussraten
Zeitpunkt der Zufuhr
Chemikalienmischung (falls erforderlich)
Dies gewährleistet Wiederholbarkeit und Prozesskonsistenz.

5.3 Vorausschauende Instandhaltung
Mithilfe von Sensordaten und Analysen können CDMs Folgendes vorhersagen:

Filterverstopfungen
Pumpenverschleiß
Verschleiß von Ventilen
Dies reduziert Ausfallzeiten und verbessert die Zuverlässigkeit.

6. Sauberkeit und Kontaminationskontrolle
Die Aufrechterhaltung ultrareiner Bedingungen ist eine der wichtigsten Anforderungen.

6.1 Oberflächenbeschaffenheit und Passivierung
Metallkomponenten werden elektropoliert, um die Rauheit zu verringern und die Partikelbildung zu reduzieren. Passivierungsverfahren verbessern die Korrosionsbeständigkeit.

6.2 Partikelkontrolle
Zu den Konstruktionsstrategien gehören:

Laminare Strömungswege
Minimale Turbulenzen
Hochwertige Filtration
6.3 Chemische Verträglichkeit
Die Materialien werden sorgfältig ausgewählt, um Auslaugung, Quellung oder Zersetzung zu vermeiden, die zu Verunreinigungen führen könnten.

7. Umwelt- und behördliche Aspekte
Halbleiterfabriken müssen strenge Umwelt- und Sicherheitsvorschriften einhalten.

7.1 Abfallmanagement
Verbrauchte Säuren und Lösungsmittel müssen:

gesammelt und getrennt
neutralisiert oder behandelt
gemäß den Umweltvorschriften entsorgt
7.2 Emissionskontrolle
Flüchtige organische Verbindungen (VOCs) aus Lösungsmitteln erfordern:

Abluftsysteme
Gaswäscher oder Abgasreinigungsanlagen
7.3 Konformitätsstandards
CDMs müssen Branchenstandards erfüllen, wie zum Beispiel:

SEMI-Standards (z. B. SEMI S2 für Sicherheit)
ISO-Anforderungen für Reinräume
Lokale Umweltvorschriften
8. Neue Trends und Innovationen
Mit dem Fortschritt der Halbleitertechnologie entwickeln sich auch CDMs weiter, um neuen Anforderungen gerecht zu werden.

8.1 Miniaturisierung und modularer Aufbau
Kompakte, auf Skids montierte Module ermöglichen:

Eine schnellere Installation
Einfachere Skalierbarkeit
Geringeren Platzbedarf in Fertigungsanlagen
8.2 Intelligente Sensoren und IoT-Integration
CDMs der nächsten Generation verfügen über:

Drahtlose Sensoren
Cloud-basierte Überwachung
KI-gesteuerte Optimierung
8.3 Fortschrittliche Werkstoffe
Neue Werkstoffe wie:

Hochleistungs-Fluorpolymere
Keramikbeschichtungen
Verbundwerkstoffe
bieten eine verbesserte Haltbarkeit und Reinheit.

8.4 Chemische Recyclingsysteme
Zur Senkung der Kosten und zur Verringerung der Umweltbelastung:

Werden vor Ort chemische Reinigungs- und Wiederverwendungssysteme integriert
Minimieren geschlossene Fördersysteme den Abfall
9. Herausforderungen und Zukunftsaussichten
Trotz bedeutender Fortschritte bleiben einige Herausforderungen bestehen:

Steigende Reinheitsanforderungen für fortschrittliche Strukturgrößen (z. B. 3 nm und darunter)
Der Umgang mit neuen, reaktiveren oder spezialisierten Chemikalien
Das Gleichgewicht zwischen Kosten, Sicherheit und Leistung
Mit Blick auf die Zukunft werden chemische Zuführmodule intelligenter, autonomer und stärker in die digitalen Ökosysteme der Fertigungsanlagen integriert sein. Die Umsetzung der Prinzipien von Industrie 4.0 wird Effizienz, Zuverlässigkeit und Nachhaltigkeit weiter steigern.

Hochvolumige Hochdruck-Sauerstoffregler
Hochvolumige Hochdruck-Sauerstoffregler
Fazit
Das Chemikalienzufuhrmodul ist ein Eckpfeiler der Halbleiterfertigung und ermöglicht den präzisen und kontaminationsfreien Umgang mit Säuren und Lösungsmitteln, die für die Waferbearbeitung unerlässlich sind. Seine Konstruktion erfordert ein sorgfältiges Gleichgewicht zwischen chemischer Verträglichkeit, mechanischer Zuverlässigkeit und fortschrittlichen Steuerungssystemen. Da die Halbleiterindustrie die technologischen Grenzen immer weiter verschiebt, müssen sich CDMs weiterentwickeln, um den ständig steigenden Anforderungen an Reinheit, Sicherheit und Effizienz gerecht zu werden. Durch Innovationen in den Bereichen Werkstoffe, Automatisierung und Systemintegration werden Chemikalienzufuhrmodule auch weiterhin ein entscheidender Faktor für die Chipfertigung der nächsten Generation sein.
