Häufige Anwendungsbereiche von ultrahochreinen Membranventilen in der Halbleiterfertigung

{{{sourceTextContent.subTitle}}}

Häufige Anwendungsbereiche von ultrahochreinen Membranventilen in der Halbleiterfertigung

{{{sourceTextContent.description}}}

Die Halbleiterindustrie arbeitet in einem Umfeld, in dem Verunreinigungen im Bereich von Teilen pro Milliarde eine gesamte Produktionscharge ruinieren können. Da die Geometrien der Chips immer weiter schrumpfen und die Komplexität der Prozesse zunimmt, sind die Hersteller auf streng kontrollierte Gas- und Chemikalienzufuhrsysteme angewiesen, um die Ausbeute und die Leistung der Bauelemente aufrechtzuerhalten. Eine entscheidende Komponente innerhalb dieser Systeme ist das Ultrahochreinheits-Membranventil (UHP).

UHP-Membranventile wurden speziell für den Umgang mit hochreinen Gasen und Chemikalien entwickelt und minimieren dabei Partikelbildung, Leckagen und Verunreinigungen. Dank ihrer sauberen Innenoberflächen, ihrer hermetischen Abdichtung und ihrer präzisen Steuerung sind sie in Halbleiterfertigungsanlagen (Fabs) unverzichtbar.

Dieser Artikel beleuchtet die gängigsten Anwendungen von UHP-Membranventilen in der Halbleiterfertigung und erläutert, wie sie die Prozessintegrität, die Zuverlässigkeit der Anlagen und die Produktionseffizienz unterstützen.

Was sind Ultrahochreinheits-Membranventile?
Ein UHP-Membranventil ist ein Spezialventil, das für Anwendungen entwickelt wurde, die eine extrem saubere Handhabung von Flüssigkeiten oder Gasen erfordern. Im Gegensatz zu herkömmlichen Ventilen, die eine Spindeldichtung verwenden, trennen Membranventile die Prozessflüssigkeit mithilfe einer flexiblen Membran vom Antrieb und der äußeren Umgebung. Diese Konstruktion eliminiert Toträume, reduziert das Kontaminationsrisiko und sorgt für eine hervorragende Dichtheit.

Zu den wichtigsten Merkmalen gehören
Hochreine medienberührte Oberflächen: In der Regel aus elektropoliertem Edelstahl 316L oder hochreinen Legierungen gefertigt.
Minimales Totvolumen: Verhindert das Einschließen von Gas und die Ansammlung von Partikeln.
Hervorragende Dichtheit: Oft auf Helium-Leckraten unter 1×10⁻⁹ std cc/sec geprüft.
Reinraumtauglichkeit: Ausgelegt für Reinheit auf Halbleiter-Niveau und geringe Partikelbildung.
Präzise Durchflussregelung: Unterstützt automatisierte Prozessleitsysteme.
Diese Eigenschaften machen UHP-Membranventile ideal für die anspruchsvollen Bedingungen in Halbleiterfabriken.

Warum Reinheit in der Halbleiterfertigung entscheidend ist
Halbleiterbauelemente werden Schicht für Schicht mithilfe von Verfahren wie der chemischen Gasphasenabscheidung (CVD), der Atomlagenabscheidung (ALD), dem Ätzen, dem Dotieren und der Reinigung hergestellt. Viele dieser Schritte beinhalten reaktive Gase und hochreine Chemikalien, die über komplexe Rohrleitungsnetze zugeführt werden.

Verunreinigungen wie Partikel, Feuchtigkeit, Kohlenwasserstoffe oder Metallionen können folgende Probleme verursachen:

Defekte in Dünnschichten
Mangelhafte Haftung oder Gleichmäßigkeit
Elektrische Ausfälle
Geringere Waferausbeute
Ausfallzeiten der Anlagen
Um diese Probleme zu vermeiden, setzen Halbleiterfabriken strenge Protokolle zur Kontaminationskontrolle um, und UHP-Membranventile spielen eine zentrale Rolle bei der Aufrechterhaltung der Systemreinheit.

1. Prozessgasversorgungssysteme
Anwendungsübersicht
Eine der am weitesten verbreiteten Anwendungen von UHP-Membranventilen sind Prozessgasversorgungssysteme. Halbleiteranlagen benötigen präzise dosierte Mengen an Gasen wie Stickstoff (N₂), Argon (Ar), Wasserstoff (H₂), Silan (SiH₄), Ammoniak (NH₃) und verschiedenen fluorierten Verbindungen.

Diese Gase müssen von der Speicherquelle bis zur Prozesskammer ultrarein bleiben.

Aufgabe des Ventils
Isoliert Gasleitungen während Wartungsarbeiten oder beim Flaschenwechsel
Regelt den Gasfluss zu den einzelnen Prozessgeräten
Verhindert Rückfluss und Kreuzkontamination zwischen Gasleitungen
Gewährleistet einen leckdichten Betrieb unter hochreinen Bedingungen
Gründe für den Einsatz von UHP-Membranventilen
Glatte, elektropolierte Oberflächen minimieren die Partikelabgabe
Hermetische Abdichtung verhindert eine Kontamination durch die Umgebungsluft
Geringes Totvolumen gewährleistet eine schnelle Spülung und einen schnellen Gasaustausch
Verträglichkeit mit korrosiven und reaktiven Gasen
In modernen Fertigungsanlagen werden in automatisierten Gasschränken und Verteilertafeln üblicherweise pneumatisch betätigte UHP-Membranventile für eine präzise und wiederholbare Regelung integriert.

2. Chemische Gasphasenabscheidung (CVD)
Anwendungsübersicht
Bei CVD-Prozessen werden durch die Reaktion gasförmiger Vorläufer bei erhöhten Temperaturen dünne Schichten auf Wafer abgeschieden. Beispiele hierfür sind die Abscheidung von Siliziumnitrid, Siliziumdioxid, Wolfram und Metallschichten.

Die Reinheit und Gleichmäßigkeit der Vorläufergaszufuhr wirken sich direkt auf die Qualität und Gleichmäßigkeit der Schichten aus.

Aufgabe des Ventils
Reguliert den Vorläufergasstrom in den Reaktor
Isoliert Prozessleitungen bei Rezepturwechseln
Ermöglicht sichere Abschalt- und Wartungsvorgänge
Unterstützt die automatisierte Ablaufsteuerung in Abscheidungsanlagen
Warum UHP-Membranventile zum Einsatz kommen
Minimieren Verunreinigungen, die zu Schichtfehlern führen könnten
Gewährleisten einen zuverlässigen Betrieb bei erhöhten Temperaturen und Drücken
Bieten eine schnelle Betätigung für präzises Prozess-Timing
Sind beständig gegen Korrosion durch reaktive Vorläufergase
Da CVD-Prozesse äußerst empfindlich gegenüber Verunreinigungen sind, sind UHP-Membranventile für die Aufrechterhaltung stabiler Abscheidungsbedingungen unerlässlich.

3. Systeme zur Atomlagenabscheidung (ALD)
Anwendungsübersicht
ALD ist eine fortschrittliche Abscheidungstechnik, bei der Schichten atomlagenweise durch abwechselnde Vorläuferimpulse aufgebaut werden. Der Prozess erfordert ein äußerst präzises Timing und eine vollständige Isolierung zwischen den Vorläuferimpulsen.

Rolle des Ventils
Liefert kurze, wiederholbare Vorläuferimpulse
Trennt verschiedene Vorläuferleitungen voneinander, um vorzeitige Reaktionen zu vermeiden
Regelt den Spülgasfluss zwischen den ALD-Zyklen
Gewährleistet schnelles Umschalten bei minimalem Totvolumen
Warum UHP-Membranventile zum Einsatz kommen
Hervorragende Dichtwirkung verhindert Kreuzkontamination
Geringes Innenvolumen ermöglicht scharfe Impulsübergänge
Hohe Zyklenlebensdauer unterstützt den kontinuierlichen automatisierten Betrieb
Saubere Oberflächen reduzieren die Partikelbildung bei wiederholten Zyklen
In ALD-Systemen beeinflusst die Ventilleistung direkt die Kontrolle der Schichtdicke und die Konformität, wodurch UHP-Membranventile zu einer kritischen Komponente werden.

4. Ätzsysteme
Anwendungsübersicht
Beim Ätzen wird Material mithilfe von Plasma- oder nasschemischen Verfahren von Waferoberflächen entfernt. Beim Plasmaätzen kommen häufig Gase wie CF₄, SF₆, Cl₂ und HBr zum Einsatz, die hochreaktiv und korrosiv sein können.

Rolle des Ventils
Regelt die Zufuhr von Ätzgasen in die Plasmakammer
Isoliert die Gasleitungen während der Kammerreinigung und Wartung
Ermöglicht eine schnelle Gasumschaltung für komplexe Ätzrezepte
Trägt zur Aufrechterhaltung stabiler Kammerdruck- und Durchflussbedingungen bei
Warum UHP-Membranventile zum Einsatz kommen
Korrosionsbeständige Werkstoffe widerstehen aggressiven Gasen
Leckdichte Abdichtung verhindert das Entweichen gefährlicher Gase
Schnelle Reaktionszeiten verbessern die Wiederholbarkeit des Prozesses
Kontaminationskontrolle schützt die Integrität der Wafer
Angesichts der Gefährlichkeit vieler Ätzgase tragen UHP-Membranventile zudem wesentlich zur Sicherheit in der Halbleiterfertigung und zur Einhaltung von Umweltvorschriften bei.

5. Verteilungssysteme für Nasschemikalien
Anwendungsübersicht
Halbleiterfabriken verwenden hochreine Chemikalien wie Flusssäure (HF), Schwefelsäure (H₂SO₄), Ammoniumhydroxid (NH₄OH) und entionisiertes Wasser zur Reinigung und Oberflächenvorbereitung.

Diese Chemikalien werden über spezielle Rohrleitungssysteme zu Nassarbeitsplätzen und Reinigungsgeräten verteilt.

Aufgabe des Ventils
Regelt den Chemikalienfluss zu den Prozessanlagen
Isoliert Verteilerschleifen für Wartungsarbeiten
Ermöglicht sichere Entleerungs- und Spülvorgänge
Verhindert Kreuzkontaminationen zwischen Chemikalienleitungen
Warum UHP-Membranventile zum Einsatz kommen
Hochreine Werkstoffe verhindern ionische Verunreinigungen
Glatte Innenflächen reduzieren die Partikelablagerung
Chemische Verträglichkeit mit aggressiven Reinigungsmitteln
Zuverlässige Abdichtung minimiert das Leckagerisiko
Bei nasschemischen Systemen ist die Sauberkeit der Ventile besonders wichtig, da Verunreinigungen durch Metallspuren die Leistung der Bauelemente erheblich beeinträchtigen können.

6. Großgasverteilungs- und Versorgungssysteme
Anwendungsübersicht
Fertigungsanlagen stützen sich auf groß angelegte Versorgungssysteme, die Großgase wie Stickstoff, Argon und saubere, trockene Luft in der gesamten Anlage verteilen. Diese Systeme unterstützen das Spülen, Inertisieren und den Betrieb der Anlagen.

Rolle des Ventils
Unterteilt und isoliert Verteilungsleitungen
Steuert die Gasversorgung verschiedener Fabrikbereiche
Ermöglicht Wartungsarbeiten, ohne das gesamte Netzwerk abschalten zu müssen
Gewährleistet die Systemintegrität bei Druckänderungen
Warum UHP-Membranventile zum Einsatz kommen
Langfristige Zuverlässigkeit im Dauerbetrieb
Geringe Leckage reduziert Gasverschwendung und Kontaminationsrisiko
Saubere Innenflächen gewährleisten die Reinheit der Versorgungsgase
Kompatibilität mit automatisierten Anlagenmanagementsystemen
Auch wenn Betriebsgase möglicherweise nicht so reaktiv sind wie Prozessgase, ist die Aufrechterhaltung einer hohen Reinheit für empfindliche Halbleiterprozesse dennoch unerlässlich.

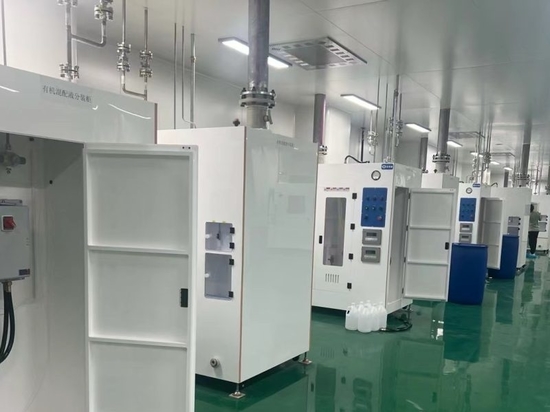

7. Gasschränke und Ventilverteilerkästen (VMBs)
Anwendungsübersicht
Gasschränke dienen zur Lagerung und Verwaltung gefährlicher Prozessgase, während Ventilverteilerkästen diese Gase an mehrere Anlagen verteilen. Diese Systeme erfordern eine präzise Steuerung, Überwachung und Sicherheitsverriegelungen.

Aufgabe des Ventils
Isoliert einzelne Gasflaschen
Steuert die automatische Umschaltung zwischen den Flaschen
Unterbricht den Gasfluss bei Alarmen oder Notfällen
Leitet Gase zu bestimmten Prozessgeräten
Warum UHP-Membranventile zum Einsatz kommen
Hervorragende Dichtheit für den Umgang mit gefährlichen Gasen
Schnelle Betätigung für Notabschaltungen
Sauberes Design, das den Reinheitsstandards für Halbleitergase entspricht
Hohe Zuverlässigkeit in automatisierten Sicherheitssystemen
In Gasschränken ist die Leistung der Ventile eng mit der Prozessverfügbarkeit und der Personensicherheit verbunden.

8. Spül- und Entlüftungssysteme
Anwendungsübersicht
Vor Wartungsarbeiten oder dem Austausch von Gasleitungen müssen Halbleitersysteme mit Inertgas gespült und sicher entlüftet werden. Spül- und Entlüftungssysteme entfernen verbleibende Prozessgase und verhindern die Exposition gegenüber gefährlichen Stoffen.

Aufgabe des Ventils
Leitet das Spülgas durch die Prozessleitungen
Steuert die Entlüftung in die Abgassysteme
Isoliert Teile des Systems während der Wartung
Gewährleistet die vollständige Entfernung von Restgasen
Warum UHP-Membranventile zum Einsatz kommen
Geringes Totvolumen verbessert die Spüleffizienz
Leckdichter Betrieb verhindert das Eindringen von Luft
Robuste Konstruktion hält häufigen Schaltzyklen stand
Saubere Oberflächen reduzieren die Kontamination während Wartungsarbeiten
Effektive Spül- und Entlüftungsvorgänge sind für eine sichere Wartung und schnelle Anlagenumrüstung unerlässlich.

Überlegungen zu Werkstoffen und Konstruktion
Um in Halbleiterumgebungen zuverlässig zu funktionieren, werden UHP-Membranventile nach strengen Werkstoff- und Konstruktionsstandards gefertigt.

Gängige Werkstoffe
Edelstahl 316L: Wird aufgrund seiner Korrosionsbeständigkeit und Elektropolierbarkeit häufig verwendet.
Hastelloy und andere Nickellegierungen: Werden für stark korrosive Anwendungen eingesetzt.
PTFE/PFA-Membranen: Bieten chemische Beständigkeit und geringe Partikelbildung.
Oberflächenbeschaffenheit
Medienberührte Oberflächen werden in der Regel elektropoliert, bis eine durchschnittliche Rauheit (Ra) von 10 Mikroinch (0,25 µm) oder besser erreicht ist. Glattere Oberflächen verringern die Partikelanhaftung und verbessern die Reinigungsfähigkeit.

Ventilkonfigurationen
Manuelle oder pneumatische Betätigung
Normalerweise offene oder normalerweise geschlossene Ausführungen
Zweiwege-, Dreiwege- oder Verteilerkonfigurationen
Kompakte Ausführungen für Gasversorgungsfelder mit hoher Dichte
Diese Optionen ermöglichen eine Anpassung der Ventile an spezifische Anforderungen von Halbleiterprozessen.

Vorteile von UHP-Membranventilen in Halbleiterfabriken
In allen Anwendungsbereichen bieten UHP-Membranventile mehrere übergeordnete Vorteile:

Kontaminationskontrolle: Minimiert Partikel, Feuchtigkeit und chemische Verunreinigungen.
Prozessstabilität: Gewährleistet eine gleichmäßige Gas- und Chemikalienzufuhr für reproduzierbare Fertigungsergebnisse.
Sicherheit: Bietet zuverlässige Absperrung und leckagefreie Handhabung gefährlicher Stoffe.
Betriebseffizienz: Unterstützt Automatisierung, schnelle Wartung und hohe Anlagenverfügbarkeit.
Einhaltung gesetzlicher Vorschriften: Hilft Fabriken dabei, strenge Reinheits- und Umweltstandards zu erfüllen.
Hersteller von Ultrahochreinheits-Gasreglern
Hersteller von Ultrahochreinheits-Gasreglern
Fazit
Ultrahochreine Membranventile sind grundlegende Komponenten in der Halbleiterfertigung. Von der Prozessgasversorgung und fortschrittlichen Abscheidungssystemen bis hin zur Verteilung von Nasschemikalien und sicherheitskritischen Gasschränken ermöglichen diese Ventile den präzisen, sauberen und zuverlässigen Umgang mit ultrareinen Flüssigkeiten und Gasen.

Da sich die Halbleitertechnologie in Richtung kleinerer Knoten und komplexerer Architekturen weiterentwickelt, wächst der Bedarf an höherer Reinheit und strengerer Prozesskontrolle kontinuierlich. UHP-Membranventile werden auch weiterhin unverzichtbar sein, um eine kontaminationsfreie Fertigung zu gewährleisten, die Waferausbeute zu maximieren und den sicheren Betrieb moderner Halbleiterfabriken sicherzustellen.
