Gegendruckregler vs. Druckminderer

{{{sourceTextContent.subTitle}}}

Gegendruckregler vs. Druckminderer

{{{sourceTextContent.description}}}

Gegendruckregler vs. Druckminderer

In Fluidsteuerungssystemen spielen Regler eine entscheidende Rolle bei der Aufrechterhaltung optimaler Druckwerte, um Sicherheit, Effizienz und Leistung zu gewährleisten. Zwei gängige Arten von Druckreglern sind der Gegendruckregler (BPR) und der Druckminderer (PRR). Zwar regeln beide Geräte den Druck in Rohrleitungen, Tanks und Prozessanlagen, doch arbeiten sie nach unterschiedlichen Prinzipien und dienen unterschiedlichen Zwecken. Das Verständnis der Unterschiede zwischen einem BPR und einem PRR ist für Ingenieure, Techniker und Anlagenplaner in Branchen wie der Öl- und Gasindustrie, der chemischen Verarbeitung, der Pharmaindustrie und der Wasseraufbereitung von entscheidender Bedeutung.

Ein Druckminderer, oft einfach als Druckminderer bezeichnet, dient dazu, den Druck von einer Hochdruckquelle auf ein weiter unten in der Leitung besser handhabbares Niveau zu senken. Im Gegensatz dazu hält ein Rückdruckregler den Druck stromaufwärts konstant, indem er überschüssiges Medium ablässt, sobald der Druck einen Sollwert überschreitet. Dieser Artikel befasst sich eingehend mit den technischen Aspekten der einzelnen Regler, ihren Funktionsweisen, Anwendungsbereichen sowie einem detaillierten Vergleich, um Fachleuten bei der Auswahl des für ihre Anforderungen geeigneten Geräts zu helfen. Durch die Betrachtung dieser Regler wird deutlich, wie sie zu einer präzisen Regelung in komplexen strömungstechnischen Systemen beitragen.

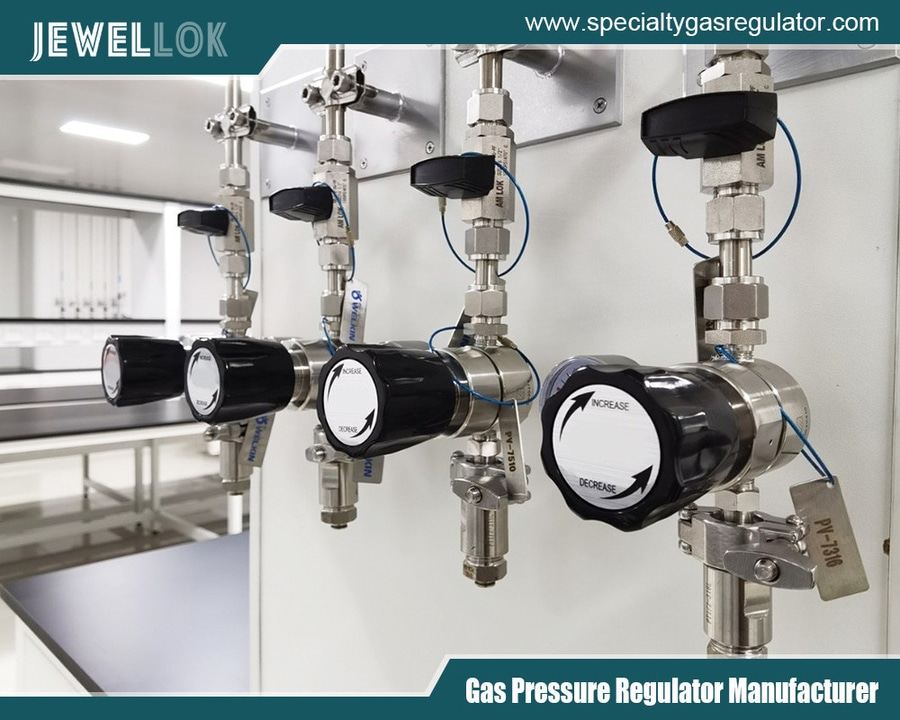

Rückschlagdruckregler vs. Druckminderer
Rückschlagdruckregler vs. Druckminderer
Grundlagen zu Druckminderern

Druckminderer sind in Systemen allgegenwärtig, in denen hohe Eingangsdrücke reduziert werden müssen, um nachgeschaltete Komponenten zu schützen oder betriebliche Anforderungen zu erfüllen. Die Hauptfunktion eines Druckminderers besteht darin, einen konstanten Ausgangsdruck zu liefern, unabhängig von Schwankungen des Eingangsdrucks oder der Durchflussrate.

Funktionsprinzip

Ein typischer Druckminderer besteht aus einem Ventilkörper, einem Messelement (z. B. einer Membran oder einem Kolben), einer Feder und einem Einstellmechanismus. Der Eingangsdruck strömt in den Regler und drückt gegen das Messelement. Die Feder wirkt dieser Kraft entgegen, und das Ventil passt sich an, um den gewünschten Ausgangsdruck aufrechtzuerhalten. Steigt der Eingangsdruck, schließt sich das Ventil leicht, um den Durchfluss zu drosseln und so einen Anstieg des Ausgangsdrucks zu verhindern. Umgekehrt öffnet sich das Ventil weiter, um mehr Durchfluss zu ermöglichen, wenn der Ausgangsdruck aufgrund eines erhöhten Bedarfs abfällt.

Es gibt zwei Haupttypen von PRRs: direktwirkende und vorgesteuerte. Direktwirkende Regler sind einfacher aufgebaut und eignen sich für Anwendungen mit geringem Durchfluss, da sie zur Regelung ausschließlich auf die Feder und die Membran zurückgreifen. Vorgesteuerte Ausführungen nutzen ein kleineres Vorsteuerventil zur Steuerung eines größeren Hauptventils, was eine höhere Genauigkeit bietet und den Einsatz bei höheren Durchflussmengen ermöglicht. Diese Regler können Druckreduzierungen von mehreren tausend psi auf nur noch Bruchteile des Ausgangsdrucks erreichen, wobei die Genauigkeit oft innerhalb von 1–5 % des Sollwerts liegt.

Anwendungen

PRRs werden häufig in Gasverteilungsnetzen eingesetzt, um den Leitungsdruck für den privaten oder industriellen Gebrauch zu senken. In Druckluftsystemen verhindern sie eine Überdruckbelastung von Werkzeugen und Maschinen. In Hydrauliksystemen schützen sie empfindliche Stellantriebe vor hohen Pumpendrücken. In einer Erdgasversorgungsleitung könnte ein PRR beispielsweise den Druck von 500 psi auf 5 psi reduzieren, um eine sichere Versorgung der Verbraucher zu gewährleisten.

Vorteile und Einschränkungen

Zu den wichtigsten Vorteilen von PRRs zählen ihre Fähigkeit, einen stabilen Druck auf der Ausgangsseite zu gewährleisten, ihre einfache Installation sowie ihr geringer Wartungsaufwand. Sie sind jedoch nicht ideal für Anwendungen mit Gegendruck oder dort, wo eine Druckregelung auf der Eingangsseite erforderlich ist, da sie einen übermäßigen Druckaufbau nicht abbauen.

Grundlagen zu Gegendruckreglern

Gegendruckregler, auch als Druckhalte- oder Überdruckregler bekannt, dienen der Regelung des Drucks auf der Einlassseite. Sie fungieren als Sicherheitsventil, indem sie sich öffnen und Flüssigkeit ablassen, sobald der vordruck den Sollwert überschreitet, und verhindern so eine Überdruckbildung.

Funktionsprinzip

Ein BPR weist einen ähnlichen Aufbau wie ein PRR auf, arbeitet jedoch umgekehrt. Er besteht aus einem Ventil, einem Sensorelement und einem federbelasteten Mechanismus. Der vorgelagerte Druck wirkt auf das Sensorelement, und wenn er die Federkraft übersteigt, öffnet sich das Ventil, um Flüssigkeit in einen Bereich mit niedrigerem Druck, wie beispielsweise die Atmosphäre oder eine Rücklaufleitung, abzulassen. Dadurch wird der Vordruck auf dem gewünschten Niveau gehalten. Im Gegensatz zu PRRs regeln BPRs nicht den Nachdruck; ihr Auslass ist typischerweise zu einem Abfluss oder einem Rückführungssystem offen.

BPRs können für den einfachen Betrieb federbelastet oder für eine präzisere Regelung unter Verwendung eines Referenzdrucks kuppelbelastet sein. Bei kuppelbelasteten Ausführungen liefert ein externes Gas oder eine Flüssigkeit die Belastungskraft, was Fernjustierungen und eine höhere Genauigkeit in dynamischen Systemen ermöglicht.

Anwendungen

BPRs sind unverzichtbar in Prozessen, die einen konstanten Vordruck erfordern, wie z. B. in Pumpenauslassleitungen, wo sie durch Aufrechterhaltung des Gegendrucks an der Pumpe Kavitation verhindern. In chemischen Reaktoren halten sie den Druck aufrecht, um die Reaktionsgeschwindigkeiten zu gewährleisten. In Überdruckschutzsystemen schützen sie Behälter vor einem Bersten, indem sie Überdruck ablassen. In einem Chromatographiesystem beispielsweise hält ein BPR den Säulendruck aufrecht, um die Trennleistung zu optimieren.

Vorteile und Einschränkungen

BPR zeichnen sich durch hervorragenden Überdruckschutz und die Aufrechterhaltung der Systemstabilität auf der Einlassseite aus. Sie sind robust und können mit geeigneten Werkstoffen auch korrosive Medien verarbeiten. Allerdings verbrauchen sie beim Ablassen Flüssigkeit, was zu Verschwendung führen kann, und sie erfordern ein geeignetes Entsorgungssystem für die abgelassenen Medien.

Wesentliche Unterschiede zwischen BPR und PRR

Zwar regeln beide Regler den Druck, unterscheiden sich jedoch in ihrer Funktionsweise. Ein PRR wird zur Regelung des nachgeschalteten Drucks installiert und fungiert als Druckminderer im Durchflussweg. Er drosselt den Durchfluss, um den gewünschten Ausgangsdruck zu erreichen, und eignet sich daher ideal für Anwendungen auf der Versorgungsseite. Ein BPR hingegen regelt den vorgelagerten Druck, indem es überschüssigen Druck ablässt, und funktioniert eher wie ein Überdruckventil in Bypass- oder Entlüftungsleitungen.

Was die Durchflussrichtung betrifft, so leiten PRRs den Durchfluss vom Einlass zum Auslass, wobei der Druck über das Gerät hinweg abfällt. Bei BPRs findet oft nur dann ein Durchfluss statt, wenn Druck abgelassen wird; der Hauptdurchfluss umgeht sie bis zur Aktivierung. Auch die Empfindlichkeit gegenüber Gegendruck unterscheidet sich: PRRs können durch stromabwärts liegende Engpässe beeinflusst werden, was möglicherweise zu einem „Creep“ (allmählichem Druckanstieg) führt, während BPRs darauf ausgelegt sind, solche Szenarien zu bewältigen, indem sie sich auf den Druck stromaufwärts konzentrieren.

Auch die Leistungskennzahlen variieren. PRRs werden anhand des Druckabfalls bei steigendem Durchfluss („Droop“) und der Fähigkeit, den Durchfluss bei fehlendem Bedarf abzusperren („Lock-up“), bewertet. BPRs werden anhand des Wiedersitzdrucks (Druck, bei dem das Ventil nach dem Entlasten schließt) und des Abblasedrucks (Differenz zwischen Einstell- und Wiedersitzdruck) beurteilt. Materialien und Dimensionierung sind ähnlich; häufig kommen aus Gründen der Langlebigkeit Edelstahl oder Messing zum Einsatz, doch BPRs benötigen möglicherweise größere Durchlässe für eine schnelle Druckentlastung.

Ähnlichkeiten und komplementäre Verwendung

Trotz der Unterschiede weisen BPRs und PRRs gemeinsame Merkmale auf. Beide nutzen mechanische Rückkopplung über Federn und Membranen zur Selbstregulierung, wodurch bei Basismodellen keine externe Energieversorgung erforderlich ist. Sie können mit Manometern, Filtern und Zubehör für erweiterte Funktionalität ausgestattet werden. In vielen Systemen werden sie gemeinsam eingesetzt: ein PRR zur Bereitstellung eines geregelten Drucks und ein BPR zum Schutz vor Druckstößen auf der Zulaufseite.

In einem Kesselspeisewassersystem beispielsweise reduziert ein PRR Hochdruckdampf auf nutzbare Werte, während ein BPR am Pumpenauslass einen Mindestdruck sicherstellt, um ein Verdampfen zu vermeiden.

Auswahlkriterien

Die Wahl zwischen einem BPR und einem PRR hängt von den Systemanforderungen ab. Berücksichtigen Sie den Regelpunkt: stromabwärts für PRR, stromaufwärts für BPR. Bewerten Sie Durchflussraten, Druckbereiche, Medienverträglichkeit (Gase, Flüssigkeiten, korrosive Medien) und Umgebungsfaktoren wie Temperatur. Die Kosten sind ein weiterer Faktor; PRRs sind für Standardanwendungen oft kostengünstiger, während BPRs für spezielle Überdruckschutzaufgaben ausgelegt sein können.

Sicherheitsnormen, wie beispielsweise die ASME-Vorschriften für Druckbehälter, können BPRs zum Überdruckschutz vorschreiben. Dimensionieren Sie Regler stets anhand des Cv-Werts (Durchflusskoeffizient), um eine Unterdimensionierung – die zu Instabilität führt – oder eine Überdimensionierung – die eine schlechte Regelung zur Folge hat – zu vermeiden.

Fazit

Rückschlagdruckregler und Druckminderer sind unverzichtbare Werkzeuge im Fluidmanagement, die jeweils auf spezifische Anforderungen der Druckregelung zugeschnitten sind. Druckminderer gewährleisten eine sichere und effiziente Förderung im nachgeschalteten Bereich, während Rückschlagdruckregler durch Druckentlastung die Integrität im vorgelagerten Bereich sichern. Durch das Verständnis ihrer Funktionsprinzipien, Anwendungsbereiche und Unterschiede können Ingenieure zuverlässigere Systeme entwerfen. Im Zeitalter fortschreitender Automatisierung wird die Integration dieser Regler mit Sensoren und Steuerungen die Präzision weiter verbessern. Letztendlich hängt die Wahl zwischen BPR und PRR von der Druckdynamik des Systems ab, was die Bedeutung einer gründlichen Analyse bei technischen Entscheidungen unterstreicht.
