Unterschied zwischen einem Druckregler und einem Überdruckventil

{{{sourceTextContent.subTitle}}}

Unterschied zwischen einem Druckregler und einem Überdruckventil

{{{sourceTextContent.description}}}

Unterschied zwischen einem Druckregler und einem Überdruckventil

In Fluidsystemen ist die Druckregelung entscheidend für die Gewährleistung von Sicherheit, Effizienz und Langlebigkeit der Anlagen. Zwei wesentliche Komponenten, die bei der Druckregelung eine zentrale Rolle spielen, sind der Druckregler und das Überdruckventil. Obwohl beide Vorrichtungen mit dem Druck in Rohrleitungen, Behältern und Maschinen interagieren, dienen sie grundlegend unterschiedlichen Zwecken. Ein Druckregler hält einen konstanten Druck auf der Ausgangsseite aufrecht und passt sich dabei Schwankungen der Eingangsbedingungen an, um einen stabilen Ausgangsdruck zu gewährleisten. Im Gegensatz dazu fungiert ein Überdruckventil als Sicherheitsmechanismus, der sich erst öffnet, wenn der Druck einen vorgegebenen Schwellenwert überschreitet, um Systemausfälle oder Gefahren zu verhindern.

Das Verständnis der Unterschiede zwischen diesen Geräten ist für Ingenieure, Techniker und Anlagenplaner in Branchen wie der Öl- und Gasindustrie, der Fertigungsindustrie sowie der Hydraulik und Pneumatik von entscheidender Bedeutung. Der falsche Einsatz des einen anstelle des anderen kann zu Ineffizienzen, Geräteschäden oder sogar zu katastrophalen Ausfällen führen. Dieser Artikel befasst sich eingehend mit den Funktionsprinzipien, Typen, Anwendungsbereichen und wesentlichen Unterschieden zwischen Druckreglern und Überdruckventilen und beleuchtet dabei deren einzigartige Beiträge zum Management von Fluidsystemen.

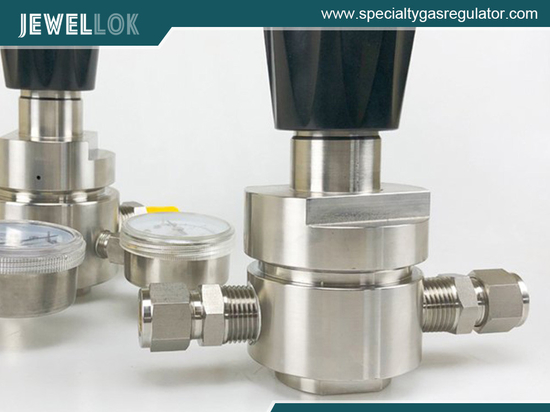

Druckregler vs. Überdruckventil

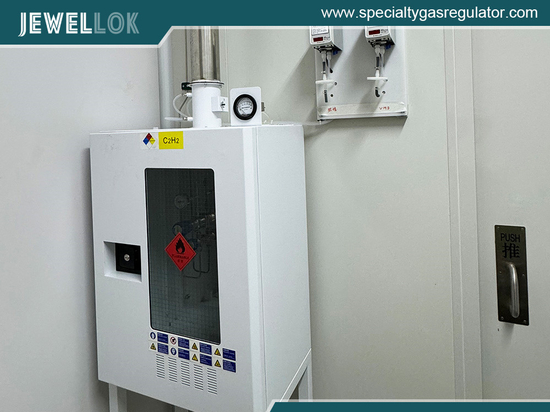

Druckregler vs. Überdruckventil
Druckregler verstehen

Ein Druckregler ist ein Regelventil, das dazu dient, den Druck einer Flüssigkeit oder eines Gases aus einer Hochdruckquelle auf ein niedrigeres, konstantes Niveau zu reduzieren und zu stabilisieren, das für die nachgeschaltete Anwendung geeignet ist. Er arbeitet nach dem Prinzip der Rückkopplungsregelung, bei der das Gerät den Ausgangsdruck erfasst und den Durchfluss entsprechend anpasst, um den Sollwert aufrechtzuerhalten.

Zu den grundlegenden Komponenten eines Druckreglers gehören ein Einlassanschluss, ein Auslassanschluss, ein Messelement (z. B. eine Membran oder ein Kolben), eine Referenzfeder und ein Drosselelement (z. B. ein Kegel oder ein Sitz). Ist der Eingangsdruck höher als der gewünschte Ausgangsdruck, drosselt der Regler den Durchfluss, indem er das Drosselelement teilweise schließt. Sinkt der Druck auf der Ausgangsseite aufgrund eines erhöhten Bedarfs, erkennt das Messelement diese Änderung, drückt die Feder zusammen und öffnet das Ventil weiter, um einen größeren Durchfluss zu ermöglichen. Steigt der Druck hingegen an, schließt sich das Ventil leicht, um den Durchfluss zu drosseln.

Es gibt verschiedene Arten von Druckreglern, die jeweils für bestimmte Anwendungen geeignet sind. Einstufige Regler sorgen für eine grundlegende Druckreduzierung, können jedoch große Schwankungen des Eingangsdrucks unter Umständen nicht effektiv bewältigen. Mehrstufige Regler, die häufig in hochpräzisen Anwendungen wie der Gasversorgung in Laboren eingesetzt werden, bieten durch die Kaskadierung mehrerer Reduzierungsstufen eine bessere Stabilität. Vorgesteuerte Regler nutzen ein kleineres Vorsteuerventil zur Steuerung eines größeren Hauptventils und eignen sich ideal für Systeme mit hohem Durchfluss oder hohem Druck. Darüber hinaus nutzen kuppelbelastete Regler den Gasdruck in einer Kuppelkammer anstelle einer Feder, was eine Fernverstellung ermöglicht.

Die Anwendungsbereiche von Druckreglern sind vielfältig. Im privaten Bereich regeln sie den Erdgasdruck von den Versorgungsleitungen zu Geräten wie Herden und Heizungen. In der Industriehydraulik sorgen sie für einen konstanten Druck für Aktuatoren und Motoren und verhindern so einen unregelmäßigen Betrieb. In pneumatischen Systemen halten Druckregler den Luftdruck für Werkzeuge und Automatisierungsgeräte aufrecht. Sie sind zudem unverzichtbar in medizinischen Sauerstoffversorgungssystemen, wo eine präzise Druckregelung für die Patientensicherheit erforderlich ist.

Ein wesentlicher Vorteil von Druckreglern ist ihre Fähigkeit, schwankende Lasten ohne manuellen Eingriff zu bewältigen, was sie für Energieeffizienz und Prozesskonsistenz unverzichtbar macht. Allerdings erfordern sie regelmäßige Wartung, um Probleme wie Membranverschleiß oder Verunreinigungen zu vermeiden, die zu Druckdrift oder Instabilität führen könnten.

Druckbegrenzungsventile verstehen

Ein Druckbegrenzungsventil (PRV), auch als Sicherheitsventil bekannt, ist eine Schutzeinrichtung, die automatisch Überdruck aus einem System ablässt, um eine Überdruckbildung zu verhindern. Im Gegensatz zu Druckreglern regeln PRVs nicht den laufenden Druck; sie bleiben im Normalbetrieb geschlossen und werden nur in Notfällen aktiviert.

Das Funktionsprinzip eines PRVs basiert auf einer federbelasteten Scheibe oder einem Kegel, der durch eine kalibrierte Feder gegen einen Sitz gedrückt wird. Die Federkraft bestimmt den Einstelldruck, also den Punkt, an dem sich das Ventil zu öffnen beginnt. Wenn der Systemdruck diesen Einstellpunkt überschreitet, überwindet er die Federkraft, hebt die Scheibe an und lässt Flüssigkeit oder Gas durch eine Auslassöffnung entweichen. Sobald der Druck unter den Wiedersitzdruck fällt (typischerweise 5–10 % unter dem Einstellpunkt), schließt das Ventil, um das System wieder abzudichten.

Die Arten von Überdruckventilen variieren je nach Bauart und Anwendungsbereich. Herkömmliche federbelastete Ventile sind in der allgemeinen Industrie weit verbreitet. Ausgeglichene Balgventile gleichen den Gegendruck in der Abflussleitung aus und eignen sich daher für variable Abflussbedingungen. Vorsteuergesteuerte Überdruckventile nutzen den Systemdruck zur Unterstützung des Schließ- und Öffnungsvorgangs und bieten eine dichte Absperrung sowie eine hohe Durchflusskapazität für große Systeme. Thermische Überdruckventile, eine Untergruppe, schützen vor Druckaufbau aufgrund thermischer Ausdehnung in geschlossenen Systemen.

Überdruckventile finden Anwendung in Kesseln, Druckbehältern, Kompressoren und Rohrleitungen, wo Überdruck zu Explosionen oder Rohrbrüchen führen könnte. In Dampfkesseln beispielsweise verhindern sie einen übermäßigen Druckaufbau, der zu einem Versagen der Konstruktion führen könnte. In Hydraulikkreisläufen schützen sie Pumpen und Zylinder vor Überlastung. Chemische Verarbeitungsanlagen nutzen sie, um gefährliche Gase sicher abzulassen. Die Einhaltung von Normen wie ASME Section VIII für Druckbehälter stellt sicher, dass Druckbegrenzungsventile richtig dimensioniert sind, wobei die Kapazität auf Worst-Case-Szenarien wie Brandbelastung oder verstopfte Auslässe basiert.

Die Wartung von Überdruckventilen ist von entscheidender Bedeutung und umfasst regelmäßige Prüfungen, Kalibrierungen und Inspektionen, um sicherzustellen, dass sie innerhalb der vorgegebenen Toleranzen arbeiten. Andernfalls kann es zu „festgeklemmten“ Ventilen kommen, die sich nicht öffnen lassen, oder zu „Ruckeln“, das vorzeitigen Verschleiß verursacht.

Wesentliche Unterschiede zwischen Druckreglern und Überdruckventilen

Obwohl beide Geräte mit Druck arbeiten, unterscheiden sich ihre Funktionen, ihre Funktionsweise und ihre Installation erheblich.

Funktional gesehen regelt ein Druckregler aktiv den Ausgangsdruck und hält ihn konstant, was ihn zu einer Regelkomponente im normalen Systembetrieb macht. Er passt sich kontinuierlich an Schwankungen des Eingangsdrucks und Änderungen des Bedarfs an. Ein Überdruckventil (PRV) hingegen verhält sich im Routinebetrieb passiv und dient ausschließlich als Sicherheitsvorrichtung, die nur dann eingreift, wenn der Druck gefährlich hoch wird, um das System zu schützen.

Was die Funktionsweise betrifft, nutzen Druckregler Rückkopplungsmechanismen, um den Durchfluss proportional zu modulieren und so Stabilität zu gewährleisten. Sie können einen breiten Druckbereich abdecken, ohne sich vollständig zu öffnen oder zu schließen. Überdruckventile arbeiten binär: entweder vollständig geschlossen oder bis zur vollen Kapazität geöffnet, oft mit einer schnellen „Entlastungsphase“, um den Druck rasch zu senken. Dieser Unterschied bedeutet, dass Druckregler für die Regelung im stationären Betrieb ausgelegt sind, während Überdruckventile für vorübergehende Überdruckereignisse vorgesehen sind.

Auch die Einbaulagen unterscheiden sich. Druckregler werden typischerweise inline im Hauptströmungsweg installiert, stromabwärts der Druckquelle, aber stromaufwärts der von ihnen versorgten Anlagen. Überdruckventile werden an Behältern oder Leitungen installiert, an denen sich Druck aufbauen kann, wobei der Abfluss zu einem sicheren Ort wie einer Fackel oder einem Abfluss geleitet wird. Bei der Dimensionierung von Reglern stehen Durchflussrate und Druckabfall im Vordergrund, während bei der Dimensionierung von Überdruckventilen die Entlastungskapazität zur Bewältigung des maximal zu erwartenden Überdrucks im Vordergrund steht.

Auch Kosten und Komplexität unterscheiden sich. Einfache Regler sind oft unkomplizierter und kostengünstiger und lassen sich problemlos in alltägliche Systeme integrieren. Überdruckventile, insbesondere zertifizierte, sind aufgrund ihrer sicherheitskritischen Funktion möglicherweise robuster und kostspieliger und erfordern Merkmale wie manipulationssichere Einstellungen.

Trotz dieser Unterschiede können sich die beiden Geräte gegenseitig ergänzen. In einem Druckluftsystem kann ein Druckregler den Werkzeugdruck aufrechterhalten, während ein Überdruckventil am Behälter ein Überfüllen verhindert. Die Wahl des richtigen Geräts hängt davon ab, ob das Ziel die Regelung oder der Schutz ist.

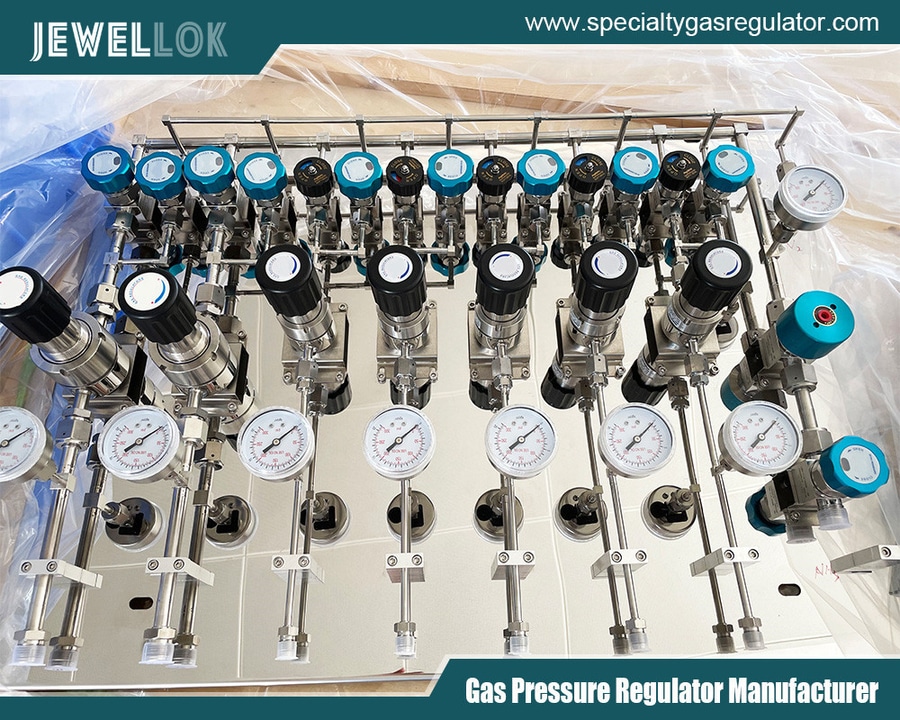

Druckregler vs. Überdruckventil
Druckregler vs. Überdruckventil
Fazit

Zusammenfassend lässt sich sagen, dass Druckregler und Überdruckventile in Fluidsystemen unverzichtbar sind, jedoch unterschiedliche Anforderungen erfüllen. Druckregler gewährleisten einen gleichmäßigen Betrieb durch Druckstabilisierung, während Überdruckventile einen entscheidenden Überdruckschutz bieten, um Unfälle zu verhindern. Ingenieure müssen bei der Wahl zwischen beiden die Systemanforderungen – wie Strömungsdynamik, Sicherheitsmargen und Umgebungsfaktoren – berücksichtigen. Die richtige Auswahl, Installation und Wartung erhöhen die Zuverlässigkeit und Sicherheit des Systems. Während sich die Industrie durch fortschrittliche Werkstoffe und Automatisierung weiterentwickelt, passen sich diese Geräte kontinuierlich an, was ihre anhaltende Bedeutung im Ingenieurwesen unterstreicht.
