Wie wirkt sich die Wahl des Membranmaterials bei einem Druckregelventil für Spezialgase auf den Umgang mit korrosiven Spezialgasen aus?

{{{sourceTextContent.subTitle}}}

Wie wirkt sich die Wahl des Membranmaterials bei einem Druckregelventil für Spezialgase auf den Umgang mit korrosiven Spezialgasen aus?

{{{sourceTextContent.description}}}

Wie wirkt sich die Wahl des Membranmaterials bei einem Druckregelventil für Spezialgase auf den Umgang mit korrosiven Spezialgasen aus?

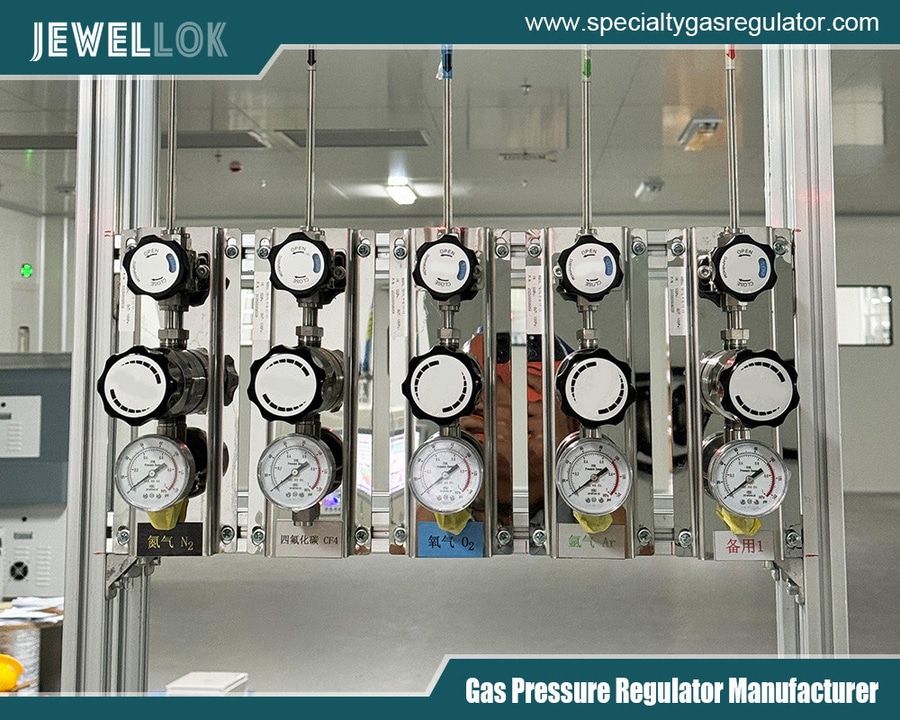

Spezialgas-Druckregelventile sind kritische Komponenten in Branchen wie der chemischen Verarbeitung, der Halbleiterfertigung, der Pharmaindustrie und der Umweltüberwachung. Diese Geräte regeln den Durchfluss und den Druck von hochreinen oder reaktiven Gasen aus Hochdruckflaschen zu nachgeschalteten Anwendungen und gewährleisten so eine sichere und präzise Zufuhr. Das Herzstück vieler Druckregler ist die Membran – eine flexible Folie, die Druckänderungen erfasst und den Ventilmechanismus betätigt, ohne dass ein direkter Kontakt zwischen dem Gas und mechanischen Teilen wie Federn oder Kolben entsteht. Diese Isolierung ist entscheidend für die Aufrechterhaltung der Gasreinheit und zur Verhinderung von Verunreinigungen oder Korrosion der inneren Komponenten.

Beim Umgang mit korrosiven Spezialgasen wie Chlor (Cl₂) oder Ammoniak (NH₃) wird das Material der Membran zu einem entscheidenden Faktor. Chlor, ein starkes Oxidationsmittel, das in der Wasseraufbereitung und der chemischen Synthese eingesetzt wird, kann aggressiv mit Materialien reagieren und in Gegenwart von Feuchtigkeit Säuren bilden. Ammoniak, eine Base, die in der Kältetechnik und bei der Düngemittelherstellung eingesetzt wird, kann bei unverträglichen Substanzen zu Quellung oder Zersetzung führen. Eine ungeeignete Materialauswahl kann zu einem Versagen der Membran führen, wodurch die Dichtheit – also die Fähigkeit, das Entweichen oder Eindringen von Gas zu verhindern – beeinträchtigt und die Lebensdauer verkürzt wird, d. h. die Zeitspanne bis zum Austausch aufgrund von Verschleiß, Korrosion oder Materialermüdung.

Die Dichtheit wird durch Prüfverfahren wie die Helium-Lecksuche quantifiziert, bei der Werte unter 10⁻⁹ atm-cc/s auf eine hohe Integrität hinweisen. Die Lebensdauer hängt von Faktoren wie chemischer Beständigkeit, mechanischer Ermüdung und Umgebungsbedingungen ab; unter idealen Bedingungen beträgt sie oft 5–10 Jahre, verkürzt sich jedoch bei korrosiven Medien drastisch. Dieser Artikel untersucht, wie Membranwerkstoffe – von Metallen wie Edelstahl über Polymere wie PTFE bis hin zu Elastomeren wie Viton – diese Parameter beeinflussen. Auf der Grundlage von Industriestandards und Kompatibilitätsdaten untersuchen wir Abbaumechanismen, praktische Auswirkungen und Auswahlrichtlinien zur Leistungsoptimierung in Outdoor-Shopping-Szenarien – Moment, nein, beim Umgang mit korrosiven Gasen.

Die Wahl des Membranmaterials beeinflusst direkt die Zuverlässigkeit des Reglers. Metallmembranen bieten Robustheit, lassen jedoch möglicherweise an Flexibilität vermissen, während Elastomere zwar Dichtheit gewährleisten, aber chemischen Angriffen erliegen. Bei korrosiven Stoffen müssen die Materialien gegen Permeation (Gasdiffusion durch die Membran), Quellung, Rissbildung und Verhärtung beständig sein, da all diese Phänomene die Dichtheit beeinträchtigen und das Ende der Lebensdauer beschleunigen. Das Verständnis dieser Wechselwirkungen ist für Ingenieure und Betreiber unerlässlich, um Risiken wie Leckagen zu minimieren, die zu Sicherheitsrisiken, Freisetzungen in die Umwelt oder Prozessausfällen führen könnten.

Grundlagen zu Dichtheit und Lebensdauer bei Druckreglern

Dichtheit bezieht sich auf die Fähigkeit der Membran, eine hermetische Abdichtung aufrechtzuerhalten und so das Entweichen von Gas über die Grenzflächen hinweg zu verhindern. In Reglern können Leckagen durch die Membran selbst (Permeation oder Nadellöcher), an Dichtungen oder aufgrund von Materialrissen auftreten. Bei korrosiven Gasen wird dies durch chemische Reaktionen noch verstärkt: Oxidation in Chlor kann Mikrorisse verursachen, während die Alkalität von Ammoniak zum Aufquellen des Elastomers führt und so den Dichtungskontakt stört. Normen wie ASTM F739 messen die Permeationsraten, die entscheidend dafür sind, dass kein Gas in die Atmosphäre entweicht oder den Haubenbereich kontaminiert.

Die Lebensdauer umfasst die Betriebsdauer der Membran, bevor die Leistung unter ein akzeptables Niveau absinkt; sie wird durch zyklische Ermüdung (durch Druckschwankungen), chemische Einwirkung und Temperatur beeinflusst. Membranen halten in Reglern Millionen von Zyklen stand, doch korrosive Stoffe beschleunigen den Verschleiß – so kann beispielsweise Chlor die Lebensdauer durch Lochfraß halbieren. Faktoren wie Dicke und Verstärkung erhöhen die Langlebigkeit; dickere Materialien sind abriebfester, können jedoch die Empfindlichkeit verringern.

In der Praxis äußert sich eine mangelnde Dichtheit durch schleichenden Druckverlust oder Gerüche von außen, während eine verkürzte Lebensdauer die Wartungskosten erhöht. Bei Chlor bildet sich unter feuchten Bedingungen hypochlorige Säure, die die Bindungen in Elastomeren angreift und zu Versprödung führt. Ammoniak dringt aufgrund seiner Polarität in poröse Materialien ein und verursacht innere Blasenbildung. Kompatibilitätstabellen bewerten Werkstoffe von A (ausgezeichnet) bis D (mangelhaft) und dienen als Leitfaden für die Auswahl, um diese Aspekte in Einklang zu bringen. Letztendlich minimieren optimale Werkstoffe den Materialabbau und gewährleisten, dass die Regler über lange Zeiträume hinweg Reinheit und Sicherheit gewährleisten.

Gängige Membranwerkstoffe in Druckregelventilen für Spezialgase

Membranen werden aus Metallen, Elastomeren und Fluorpolymeren ausgewählt, die jeweils einzigartige Eigenschaften bieten.

Metallmembranen: Edelstahl (316L) oder Legierungen wie Hastelloy und Monel werden häufig für Anwendungen mit hohen Reinheitsanforderungen eingesetzt. Diese bieten hervorragende Barriereeigenschaften, sind permeationsbeständig und zeichnen sich durch eine hohe Ermüdungslebensdauer aus. In aggressiven Umgebungen können sie jedoch korrodieren, sofern sie nicht legiert sind – z. B. Monel für Halogene. Sie gewährleisten eine hervorragende Dichtheit durch Metall-auf-Metall-Dichtungen, weisen jedoch möglicherweise eine zu geringe Flexibilität für die Niederdruckregelung auf.

Elastomermembranen: Werkstoffe wie Buna-N (NBR), Neopren (CR), Viton (FKM) und EPDM setzen sich aufgrund ihrer Elastizität und Dichtwirkung durch. Buna-N bietet Ölbeständigkeit, ist jedoch mit Oxidationsmitteln schlecht verträglich. Neopren bietet mäßige chemische Beständigkeit. Viton zeichnet sich bei Säuren und Halogenen aus, versagt jedoch bei Basen wie Ammoniak. EPDM verträgt Alkalien gut, nicht jedoch Kohlenwasserstoffe. Diese Materialien nehmen Verunreinigungen auf, was die Reinheit beeinträchtigt, und zersetzen sich durch Aufquellen oder Rissbildung, was die Lebensdauer verkürzt.

Membranen aus Fluorpolymeren: PTFE (Teflon) und Perfluorelastomere wie Kalrez (FFKM) bieten universelle Beständigkeit. Die Inertheit von PTFE verhindert Reaktionen und gewährleistet eine lange Lebensdauer, obwohl es für einige Gase durchlässig ist. Kalrez verbindet Elastizität mit chemischer Beständigkeit und ist somit ideal für extreme Bedingungen.

Mit Teflon ausgekleidete Edelstahl-Hybridkonstruktionen vereinen die Vorteile beider Materialien und verlängern die Lebensdauer in korrosiven Medien. Die Auswahl hängt von der Gasart ab: Metalle für hohe Reinheit, Elastomere für niedrige Kosten, Polymere für Vielseitigkeit.

Auswirkungen auf Dichtheit und Lebensdauer bei Einsatz mit Chlor

Chlor stellt – ob trocken oder feucht – aufgrund seiner oxidierenden Eigenschaften eine große Herausforderung dar. Trockenes Chlor greift organische Bindungen an, während feuchtes Chlor korrosive Säuren bildet, die den Abbau beschleunigen.

Bei Edelstahlmembranen ist die Verträglichkeit hoch; 316L widersteht Lochfraß und gewährleistet eine Dichtheit mit Durchflussraten unter 10⁻⁸ scc/sec. Die Lebensdauer beträgt unter trockenen Bedingungen mehr als 10 Jahre, wird jedoch durch Feuchtigkeit aufgrund von Spaltkorrosion auf 5–7 Jahre verkürzt. Monel oder Hastelloy verbessern diese Eigenschaften; Monel wird für trockenes Chlor mit A bewertet und verhindert Leckagen durch Materialausdünnung.

Bei Elastomeren gibt es Unterschiede: Buna-N und Neopren werden mit C–D bewertet; sie quellen in Chlor um 20–50 % auf, was innerhalb weniger Monate zu Dichtungsversagen und Leckagen führt. Viton wird für trockene/feuchte Bedingungen mit A–B bewertet und widersteht Oxidation über eine Lebensdauer von 3–5 Jahren, obwohl hohe Temperaturen (>100 °C) zu Verhärtung und Mikroleckagen führen. EPDM wird für Chlor mit A bewertet, ist jedoch unter feuchten Bedingungen eingeschränkt, wobei sich die Lebensdauer durch Versprödung verkürzt. PTFE und Kalrez zeichnen sich aus:

PTFE wird mit A bewertet, ist undurchlässig für Chlor und gewährleistet unbegrenzte Dichtheit sowie eine Lebensdauer von >10 Jahren, wird jedoch durch mechanischen Verschleiß aufgrund von Zyklen eingeschränkt. Kalrez mit der Bewertung „+“ widersteht Flüssigkeiten und ist ideal für wechselnde Bedingungen. In Reglern führen inkompatible Werkstoffe wie Buna-N zu schnellen Ausfällen, während PTFE-Hybride dies verhindern, wie in Anwendungen der Wasseraufbereitung zu beobachten ist.

Auswirkungen auf Dichtheit und Lebensdauer bei Ammoniak

Ammoniak, ob wasserfrei oder in wässriger Lösung, verursacht eine baseninduzierte Zersetzung, lässt Elastomere aufquellen und korrodiert Metalle, wenn es verunreinigt ist.

Edelstahl eignet sich gut für wasserfreies Ammoniak, wobei eine geringe Permeation die Dichtheit gewährleistet; die Lebensdauer beträgt 8–12 Jahre, doch Spuren von Wasser bilden Ammoniumhydroxid, das zu Lochfraß an den Oberflächen führt. Legierungen wie 316L mit fest verbundenen Membranen minimieren dies.

Elastomere: Buna-N wird für wasserfreies Ammoniak mit B–C bewertet; es quillt auf und verliert an Elastizität, was nach 1–2 Jahren zu Undichtigkeiten führt. Neopren wird mit B bewertet, ist für kaltes wasserfreies Ammoniak geeignet, zersetzt sich jedoch bei Hitze. Viton wird für wasserfreies Ammoniak mit C bewertet, was durch Aminangriffe zu Versagen führt, für wässrige Lösungen jedoch mit A. EPDM schneidet hervorragend ab (A für wässrige Lösungen, C für wasserfreies Ammoniak) und widersteht in Kältereglern 4–6 Jahre lang dem Aufquellen.

Fluorpolymere: PTFE wird mit A bewertet, verhindert Permeation und bietet eine Lebensdauer von >10 Jahren. Kalrez wird mit A bewertet und kombiniert Flexibilität für dichte Abdichtungen. Bei der Handhabung von Ammoniak behalten EPDM oder PTFE ihre Integrität bei und vermeiden Leckagen durch Zersetzung, wie sie bei Viton auftreten.

Faktoren bei der Materialauswahl und bewährte Verfahren

Bei der Auswahl sind Gaskonzentration, Temperatur (z. B. <100 °C für Elastomere), Druckzyklen und Reinheitsanforderungen zu berücksichtigen. Kompatibilitätstests gemäß ISO 11114 sind entscheidend. Zu den bewährten Verfahren gehören der Einsatz von befestigten Membranen aus Sicherheitsgründen, regelmäßige Inspektionen und Hybridkonstruktionen für ein ausgewogenes Verhältnis.

Fazit

Das Membranmaterial hat einen entscheidenden Einfluss auf die Leistung des Druckreglers im Umgang mit korrosiven Stoffen. Metalle wie Edelstahl bieten Langlebigkeit, Elastomere sind kostengünstig – wenn auch mit Einschränkungen – und Fluorpolymere gewährleisten universellen Schutz. Bei Chlor gewährleisten Viton oder PTFE eine lange Lebensdauer; bei Ammoniak sind es EPDM oder Kalrez. Die richtige Auswahl verbessert die Dichtheit und verlängert die Lebensdauer, was Sicherheit und Effizienz fördert.

Weitere Informationen darüber, wie die Auswahl des Membranmaterials bei einem Druckregler für Spezialgase im Umgang mit korrosiven Spezialgasen erfolgt, finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/about/.
