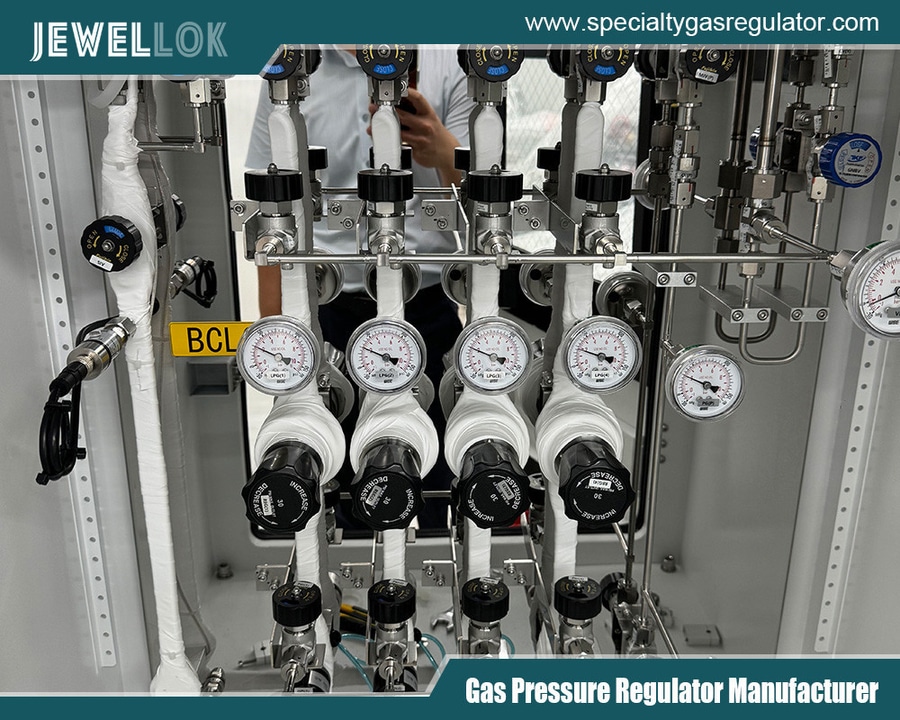

In der äußerst anspruchsvollen Umgebung der Halbleiterfertigung, in der Prozesse auf atomarer Ebene ablaufen, sind die verwendeten Gase das Lebenselixier der Fertigung. Diese hochreinen Spezialgase – seien es inerte Trägergase, reaktive Ätzmittel wie Chlortrifluorid oder empfindliche Dotiermittel wie Arsin – müssen mit einwandfreier Konsistenz zugeführt werden. Das Druckregelventil ist der entscheidende Kontrollpunkt in diesem Zuführsystem. Ein falsch ausgewähltes Gerät kann zu einer Quelle katastrophaler Verunreinigungen, Prozessabweichungen oder Sicherheitsvorfällen werden. Dieser Artikel untersucht die wichtigsten technischen Parameter, die darüber entscheiden, ob ein Spezialgasregler für die anspruchsvollste Fertigungsumgebung der Welt geeignet ist, in der Verunreinigungen im Bereich von Teilen pro Billion inakzeptabel sind und Zuverlässigkeit nicht verhandelbar ist.

Druck- und Durchflussleistung: Die Grundlagen der Regelung
Die Hauptfunktion eines jeden Spezialgasreglers besteht darin, einen hohen, schwankenden Eingangsdruck aus einer Gasflasche oder einer Quelle auf einen stabilen, nutzbaren Versorgungsdruck zu reduzieren. In Halbleiteranlagen ist diese Stabilität von größter Bedeutung.

Eingangsdruck (P1): Dieser muss den maximalen Versorgungsdruck der Gasflasche oder der Großversorgung deutlich übersteigen. Bei Hochdruckgasen (wie Silanmischungen mit über 2000 psig) ist eine robuste Nenn-Eingangsdruckleistung von 3000 oder 4000 psig Standard. Das Reglergehäuse und die Komponenten müssen für diese Drücke mit einer erheblichen Sicherheitsmarge ausgelegt sein.
Auslassdruck (P2) – Bereich und Stabilität: Der erforderliche Auslassdruckbereich wird durch die jeweilige Prozessanlage vorgegeben. Ein Regler muss eine präzise Regelung über diesen Bereich hinweg gewährleisten, der beispielsweise von 5 psig für einen Niederdruck-CVD-Prozess bis zu 100 psig für bestimmte Ätzprozesse reichen kann. Wichtiger als der Bereich selbst ist die Stabilität, die oft als Druckabfall (Droop) oder Blockierung (Lock-up) definiert wird. Hochwertige Regler minimieren den Druckabfall – den leichten Rückgang des Ausgangsdrucks bei steigendem Durchfluss – und gewährleisten so konstante Prozessbedingungen.
Durchflusskapazität (Cv): Der Regler muss den maximal erforderlichen Durchfluss der Anlage liefern, ohne zum Engpass zu werden oder die Regelung zu verlieren. Der Durchflusskoeffizient (Cv) quantifiziert diese Kapazität. Eine zu kleine Dimensionierung führt zu Druckabfall und Durchflussmangel; eine zu große Dimensionierung kann eine präzise Regelung bei niedrigen Durchflüssen erschweren. Ingenieure müssen die Cv-Kurve des Reglers auf den Spitzen- und Durchschnittsbedarf der Anlage abstimmen.
Gasspezifische Auslegung: Wichtig ist, dass Durchfluss- und Druckverhalten gasabhängig sind. Die Feder und die Düse des Reglers sind in der Regel für bestimmte Gasfamilien (z. B. inerte, korrosive, toxische Gase) kalibriert. Die Verwendung eines für Stickstoff kalibrierten Reglers bei einem dichten Gas wie Wolframhexafluorid führt zu einer ungenauen Gasabgabe.

Werkstoffe und Kontaminationskontrolle
Dies ist das entscheidende Unterscheidungsmerkmal bei Reglern in Halbleiterqualität. Jeder Werkstoff, der mit dem Gasstrom in Kontakt kommt – sogenannte „benetzte“ Werkstoffe – muss extrem inert, porenfrei und glatt sein, um eine Kontamination zu verhindern.

Metallurgie:
Edelstahl 316L: Der Industriestandard. Das „L“ steht für „Low Carbon“ (niedriger Kohlenstoffgehalt) und verhindert die Ausfällung von Chromkarbid in Schweißzonen, die zu Korrosionsstellen und Partikelquellen werden können.
Elektropolieren (EP): Eine obligatorische Oberflächenbehandlung für den Einsatz mit hochreinen Gasen. Durch das Elektropolieren werden mikroskopisch kleine Unebenheiten entfernt, wodurch eine glatte, passivierte Oberfläche entsteht, die die Gasadsorption minimiert, die Reaktionsfläche verringert und das Spülen und Reinigen des Innenraums erleichtert.
Speziallegierungen: Für die aggressivsten Gase (z. B. Bromwasserstoff, feuchtes Chlor) können Hastelloy C-22 oder Monel erforderlich sein, um eine überlegene Korrosionsbeständigkeit zu gewährleisten und eine metallische Verunreinigung zu verhindern.
Elastomere und nichtmetallische Werkstoffe:
Die Regel ist einfach: Sie sollten, wo immer möglich, aus dem Gasstrom entfernt werden. Herkömmliche Elastomerdichtungen (Viton, EPDM) können Kohlenwasserstoffe ausgasen, Gase durchlassen und sich zersetzen, wodurch Partikel freigesetzt werden.
Metallmembranen: Ein Regler in Halbleiterqualität verwendet eine Edelstahlmembran, um das Prozessgas von der Federkammer zu trennen. Dies ist für Reinheit und Sicherheit unerlässlich, insbesondere bei toxischen Stoffen.
Metalldichtungen: Für höchste Reinheit ersetzen Flachdichtungen oder konische Metalldichtungen (z. B. aus Nickel oder Edelstahl) Elastomer-O-Ringe an allen kritischen Anschlüssen (CGA-Anschlüsse, Haubendichtungen). Sie bieten null Ausgasung und hervorragende Dichtheit.
Polymersitze: Bei Bedarf werden hochreines PTFE (Teflon) oder PCTFE (Kel-F) für Ventilsitze verwendet, da diese Materialien eine hohe chemische Inertheit aufweisen und nur eine geringe Partikelbildung verursachen.
Reinheit und Partikelleistung: Der Regler muss in einem Reinraum der Klasse 100 oder besser montiert und nach strengen Standards (z. B. SEMI PV1- oder PV2-Protokollen) gereinigt werden. Anschließend wird er in einer partikelfreien, vakuumversiegelten Verpackung mit Stickstoffspülung verpackt. Die Partikelleistung wird durch die Messung der Partikel pro Kubikfuß Gasstrom bei festgelegten Größen (z. B. >0,1 µm, >0,2 µm) quantifiziert.

Halbleiterspezifische Konstruktionsmerkmale
Über die grundlegende Funktion des Reglers hinaus erfüllen spezielle Merkmale die besonderen Anforderungen des Fabrikbetriebs.

Spül- und Vakuumauslegung: Um gefährliche Gase sicher einzuleiten oder eine Kontamination durch Umgebungsluft beim Flaschenwechsel zu verhindern, verfügen die Regler über integrierte Spülanschlüsse. Diese ermöglichen es, das System wiederholt zu evakuieren und mit einem Inertgas zu spülen – ein Vorgang, der als „Druck-Spül-Zyklus“ bezeichnet wird –, um Spuren von Luft oder zuvor verwendeten Gasen zu entfernen. Einige Ausführungen sind für das Hochvakuum-Pumpen optimiert.
Dichtheit: Jedes Gerät wird einer Helium-Massenspektrometer-Dichtheitsprüfung nach außergewöhnlich strengen Standards unterzogen, oft < 1 × 10⁻⁹ atm cm³/s He. Dies verhindert das Austreten giftiger Gase und – was entscheidend ist – das Eindringen von Luft, die Feuchtigkeit und Sauerstoff mit sich bringt – Giftstoffe für viele Prozesse.
Totvolumen: Das Innenvolumen, in dem sich Gas ansammeln kann, muss minimiert werden. Ein hohes Totvolumen macht das Spülen ineffizient und ermöglicht eine unerwünschte Vermischung von Gasen während des Umstellvorgangs, was zu langen Stabilisierungszeiten und potenziellen Reaktionsrisiken führt.
Oberflächenbeschaffenheit: Die Rauheit der Innenoberfläche wird in Mikro-Zoll (µin) Ra gemessen. Eine typische Spezifikation für den Einsatz mit hochreinen Gasen liegt bei < 15 µin Ra, wobei durch Elektropolieren Werte unter 10 µin erreicht werden. Eine glattere Oberfläche verringert die Partikeladhäsion und die Adsorptionsstellen für Feuchtigkeit.

Der entscheidende Faktor: Kompatibilität mit dem jeweiligen Gas
Der Regler muss für den spezifischen Gaseinsatz ausgelegt und zertifiziert sein. Dies ist die ultimative Synthese aller oben genannten Parameter.

Einsatz mit korrosiven/toxischen Gasen: Regler für Gase wie HCl, HBr oder ClF₃ verwenden korrosionsbeständige Legierungen, 100 % metallische Dichtungen und spezielle Verpackungen. Sie verfügen häufig über lackierte oder gekennzeichnete Gehäuse (gelb für korrosive Stoffe) zur eindeutigen Identifizierung.
Anwendungen mit pyrophoren/hydridhaltigen Gasen: Gase wie Silan (SiH₄) oder Dichlorsilan (DCS) entzünden sich an der Luft spontan. Bei Reglern für diese Anwendungen liegt der Schwerpunkt auf höchster Dichtheit, Metall-Metall-Dichtungen und manchmal auf monolithischen Bauteilkonstruktionen, um potenzielle Leckagewege an Gewindeverbindungen auszuschließen.
Versorgung mit hochreinen Inertgasen/Massendurchflussreglern (MFC): Bei Trägergasen wie Stickstoff oder Argon, die empfindliche MFCs versorgen, liegt der Schwerpunkt auf einer Partikelbildung nahe Null, extrem geringer Ausgasung und außergewöhnlicher Stabilität, um MFC-Rauschen zu verhindern.

Prüf- und Auswahlprotokoll

Die Auswahl des richtigen Reglers ist ein systematischer Prozess:

Anwendung definieren: Ermitteln Sie das genaue Gas, die erforderliche Reinheit (z. B. 99,999 % oder „6N“), den Eingangsdruck, den Ausgangsdruckbereich und die Durchflussrate.
Materialverträglichkeit feststellen: Überprüfen Sie anhand der Herstellerangaben, ob alle medienberührten Werkstoffe gegenüber dem Gas chemisch inert sind. Lassen Sie sich eine schriftliche Verträglichkeitserklärung ausstellen.
Anforderungen an Reinheit und Sauberkeit festlegen: Legen Sie die erforderliche Reinheitsklasse (z. B. SEMI PV2), Partikelzahlen und Oberflächenbeschaffenheit fest. Fordern Sie zertifizierte Prüfdaten vom Hersteller an.
Vorgeschriebene Zertifizierungen und Dokumentation: Verlangen Sie die Dokumentation der Ergebnisse der Helium-Dichtheitsprüfung, die Zertifizierung der Montage im Reinraum, die Rückverfolgbarkeit der Werkstoffe (Werksprüfberichte) sowie die Einhaltung der relevanten CGA- und SEMI-Normen.
Strenge Handhabungsverfahren umsetzen: Selbst ein einwandfreier Regler kann durch unsachgemäße Installation verunreinigt werden. Wenden Sie geeignete Reinraumtechniken, korrekte Anzugsverfahren und validierte Spülzyklen an.

Fazit

In der Halbleiterfertigung ist der Spezialgasregler weit mehr als ein einfaches Druckminderventil. Es handelt sich um eine präzisionsgefertigte, kontaminationskritische Komponente, deren technische Parameter direkten Einfluss auf Ausbeute, Sicherheit und Prozessinnovation haben. Die synergetische Kombination aus stabiler Druckleistung, ultrahochreinen Werkstoffen, halbleiterspezifischen Konstruktionsmerkmalen und expliziter Gasverträglichkeit bestimmt seine Anwendbarkeit. Da die Chipgeometrien weiter in Richtung atomarer Dimensionen schrumpfen, werden die Toleranzen für diese Parameter nur noch strenger werden, was eine kontinuierliche Weiterentwicklung der Reglertechnologie erfordert, damit diese als zuverlässiger, unsichtbarer Wächter der Prozessintegrität fungieren kann.

Weitere Informationen zu den kritischen technischen Parametern für Spezialgasregler in der Halbleiterfertigung finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/about/.
