Druckstabilisierungsmechanismen in Spezialgasreglern für Anwendungen mit extrem geringen Durchflussraten

Die entscheidende Bedeutung der Stabilität

Im Bereich der Analysetechnik – darunter fallen die Gaschromatographie (GC), die Massenspektrometrie (MS), die Halbleiterfertigung und die Spurengasanalyse – ist die Messgenauigkeit von größter Bedeutung. Diese Anwendungen arbeiten oft mit extrem niedrigen Durchflussraten, die manchmal nur wenige Standardkubikzentimeter pro Minute (sccm) oder sogar noch weniger betragen. Bei solch empfindlichen Größenordnungen werden selbst nanoskopische Druckschwankungen zu katastrophalem Rauschen, das Signale überdeckt, Nachweisgrenzen verschlechtert und die Reproduzierbarkeit der Ergebnisse beeinträchtigt. Der Druckregler, der als „Wächter“ zwischen der Hochdruckgasquelle und dem empfindlichen Messgerät fungiert, geht daher über seine Rolle als einfacher Druckminderer hinaus. Er muss als aktives Dämpfungselement und als Präzisionsregler dienen, der nicht nur einen eingestellten, sondern einen absolut stabilen Druck liefert.

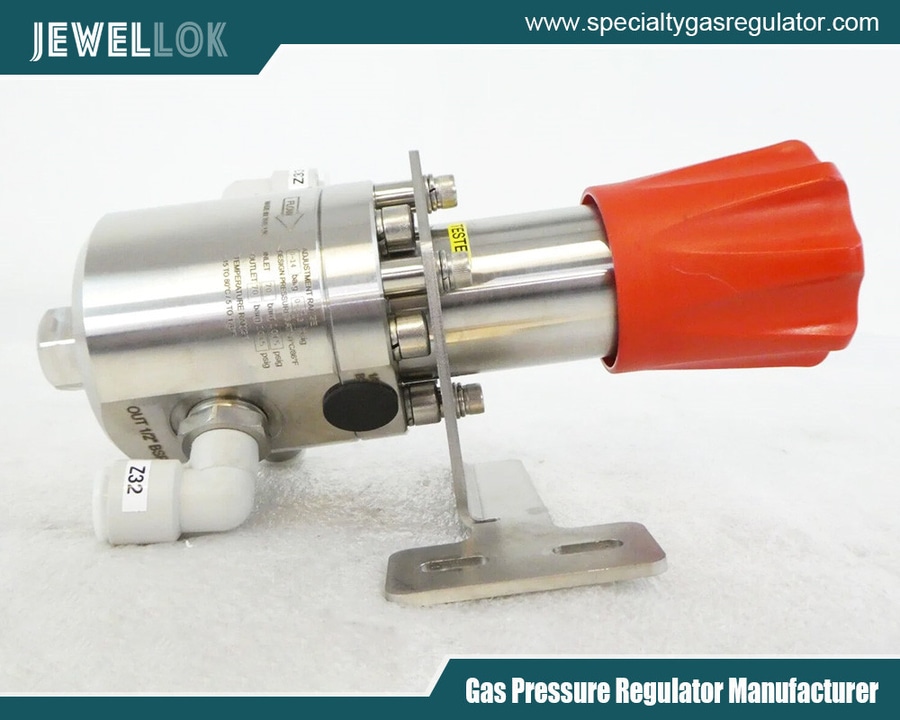

Speziell für diese Anwendungen entwickelte Druckregelventile für Spezialgase sind Meisterleistungen der Feinmechanik. Sie vereinen eine Reihe mechanischer, werkstoffbezogener und konstruktionstechnischer Stabilisierungsmechanismen, um die mit extrem niedrigen Durchflussraten verbundenen Herausforderungen zu bewältigen. Zu diesen Herausforderungen zählen: Sitzbelastung (Druckänderungen, die eine Spindelbewegung verursachen), Kriechen (sehr langsamer Durchfluss unter statischen Bedingungen), Druckabfall (Einfluss des Versorgungsdrucks) sowie Empfindlichkeit gegenüber Temperaturschwankungen und externen Vibrationen. Dieser Artikel befasst sich eingehend mit den ausgeklügelten Mechanismen, die in diese Regler integriert sind, um die nahezu absolute Stabilität zu erreichen, die von der modernsten Analysetechnik gefordert wird.

Grundlegende mechanische Konstruktion für verbesserte Empfindlichkeit und Regelung
Die Grundlage der Stabilität liegt in der mechanischen Kernkonstruktion, bei der Empfindlichkeit und minimale unbeabsichtigte Bewegungen im Vordergrund stehen.

A. Mehrstufige Regelung: Die Kaskade der Stabilität

Für kritische Anwendungen reicht eine einzige Druckreduzierung nicht aus. Zweistufige Spezialgasregler sind der Standard für den Einsatz bei extrem niedrigen Durchflüssen.

Erste Stufe: Eine robuste, federbelastete oder kolbenbetriebene Stufe reduziert den hohen Flaschendruck (z. B. über 2000 psi) auf einen stabilen Zwischendruck (z. B. 100–200 psi). Diese „Vorregelungsstufe“ fängt den Großteil des Versorgungsdruckabfalls auf und schirmt die zweite Stufe vor Schwankungen des Flaschendrucks ab.
Zweite Stufe: Dies ist die Präzisionsstufe. Sie nimmt den bereits stabilisierten Zwischendruck auf und reduziert ihn auf den endgültigen Ausgangsdruck (z. B. 10–50 psi). Da ihr Eingangsdruck relativ konstant ist, ist ihr Ausgangsdruck außergewöhnlich stabil. Die Konstruktion der zweiten Stufe ist auf Empfindlichkeit optimiert; häufig wird eine Membran als Sensorelement verwendet, die weitaus schneller auf Druckänderungen reagiert als ein Kolben.
B. Membranauslegung: Das Herzstück der Empfindlichkeit

Die Membran ist der entscheidende Sensor, der den Systemdruck gegen die Kraft der Regelungsfeder ausgleicht.

Große, flexible Membranen: Spezialregler verwenden Membranen mit einer großen wirksamen Oberfläche. Das bedeutet, dass bereits eine geringe Änderung des Ausgangsdrucks eine erhebliche Kraft auf die Membran ausübt, wodurch diese selbst kleinste Schwankungen mit hoher Verstärkung erfassen und darauf reagieren kann.
Materialauswahl: Aus Gründen der Inertheit und Konsistenz werden Membranen häufig aus Edelstahl 316L, Hastelloy oder Inconel gefertigt. Für ultrahohe Reinheit werden elektropolierte Metallmembranen verwendet. Bei einigen Ausführungen kombinieren elastomerbeschichtete Metallmembranen (z. B. PTFE-beschichtet) die Festigkeit von Metall mit einer inerten Barriere, während Ganzmetallkonstruktionen eine mögliche Ausgasung oder Permeation vermeiden.
C. Interne Kammern mit geringem Volumen (Totvolumen)

Die Minimierung des Volumens zwischen dem Reglersitz und dem Auslassanschluss ist von entscheidender Bedeutung. Ein kleineres Innenvolumen bedeutet, dass sich unbeabsichtigte Sitzleckagen oder thermische Ausdehnungen unmittelbarer und ausgeprägter auf den Druck auswirken, sodass die Membran diese schneller erfassen und korrigieren kann. Zudem wird dadurch das „Gasreservoir“ reduziert, das sich je nach Temperatur ausdehnen oder zusammenziehen kann, was die thermische Stabilität und die Ansprechzeit verbessert.

Mechanismen zur Bekämpfung spezifischer Instabilitätsphänomene
A. Konstruktion mit gegenläufigen Federn / kraftausgeglichenem Kegel

Eine Hauptursache für Schwankungen ist die Sitzbelastung. Wenn der Ausgangsdruck abfällt (da das Gerät Gas verbraucht), öffnet die Membran den Ventilsitz. Bei einer herkömmlichen Bauweise drückt der Eingangsdruck selbst gegen die Rückseite des Ventilkegels (Ventilspitze), wodurch die Öffnungskraft druckabhängig wird.

Lösung: Hochwertige Regler verwenden eine Kegelkonstruktion mit gegenläufigen Federn oder eine kraftausgeglichene Bauweise. Dabei wirkt eine zweite Feder oder eine ausgeglichene Kolbenanordnung der Kraft des Eingangsdrucks auf den Kegel entgegen. Dadurch wird die Ventilöffnungskraft effektiv vom Eingangsdruck entkoppelt, was den Druckabfall (den Rückgang des Ausgangsdrucks bei sinkendem Eingangsdruck) drastisch reduziert und die Leistung des Reglers nahezu unabhängig vom Versorgungsdruck macht.
B. Nicht drehbare Spindel und Präzisionsführungen

Bei vielen Reglern dreht sich die Spindel beim Drehen des Einstellknopfs, was zu Verschleiß am Sitz und damit zu unregelmäßiger Leistung oder Kriechen führen kann. Bei Präzisionsreglern:

Die Spindel ist nicht drehbar. Der Knopf betätigt einen Präzisionsgewindemechanismus, der die Drehkraft in eine reine lineare Bewegung der Spindel umwandelt.
Die Spindel wird durch Linearlager oder präzisionsgefertigte Führungen geführt, um seitliches Spiel zu eliminieren. Dies gewährleistet, dass der Kegel jedes Mal perfekt und konzentrisch auf dem Sitz aufliegt, wodurch unregelmäßiger Durchfluss verhindert und die Dichtheit des Sitzes verbessert wird.
C. Kompromisse zwischen weichen und harten Sitzen

Die Wahl des Sitzmaterials – an dem der Kegel abdichtet – ist entscheidend.

Weiche Sitze (z. B. PTFE, Kel-F, PCTFE): Bieten eine hervorragende blasen dichte Absperrung (unerlässlich zur Verhinderung von Kriechen bei Null-Durchfluss) und gleichen kleinere Unebenheiten selbstständig aus. Allerdings können sie sich unter Druck oder Temperatur verformen (Kaltfluss) und mit der Zeit verschleißen.
Harte Sitze (z. B. Saphir, Keramik auf Metall): Bieten außergewöhnliche Haltbarkeit, chemische Beständigkeit und thermische Stabilität. Das Erreichen einer perfekten Absperrung ist aufgrund der Notwendigkeit nahezu perfekter Oberflächenbeschaffenheiten schwieriger, wodurch sie bei mikroskopisch kleinen Unebenheiten anfälliger für geringfügiges Kriechen sind.
Fortschrittliche Konstruktionen: Verwenden häufig einen Verbundansatz, wie beispielsweise einen Metallkegel mit einer scharf konturierten Kante, die in einen weichen Sitz abdichtet, wodurch sowohl das Absperren als auch die Regelung optimiert werden.

Temperaturkompensation und -isolierung
Temperaturänderungen sind ein Hauptfeind der Druckstabilität, da sie eine Ausdehnung bzw. Kontraktion des Gases verursachen und die Federkonstanten verändern.

Temperaturkompensierte Federn
Die Steifigkeit (Federkonstante) der Regelungsfeder ändert sich mit der Temperatur. Spezialregler können Federn aus Nickellegierungen (z. B. Inconel X-750) verwenden, die einen sehr geringen temperaturabhängigen Elastizitätskoeffizienten aufweisen, oder sie nutzen eine bimetallische Kompensation innerhalb der Federbaugruppe, um thermischen Effekten entgegenzuwirken.

Wärmeableitung und thermische Masse
Präzisionsregler verfügen oft über große, gerippte Gehäuse oder sind für die Montage auf massiven Kühlkörpern ausgelegt. Dies erhöht die thermische Masse, verlangsamt die Temperaturänderung des Reglers als Reaktion auf Schwankungen der Umgebungstemperatur und ermöglicht ein gleichmäßigeres Temperaturgleichgewicht im Inneren, wodurch thermische Transienten reduziert werden.

Isolierung und Leitbleche
Interne Gasströmungswege sind manchmal mit Leitblechen ausgestattet, um den direkten Gasstrom vom Hochdruckeinlass (der aufgrund der Expansion kalt sein kann) auf die empfindliche Membran zu minimieren, was zu lokaler Abkühlung und Druckdrift führen könnte.

Integrierte Durchflussregelung und verbesserte Spülfunktionen
Bei extrem niedrigen Durchflüssen kann bereits die Einstellung des Durchflusses selbst zu Instabilitäten führen. Moderne Regler verfügen über integrierte Funktionen, um dies zu bewältigen.

A. Integrierte oder in Reihe geschaltete Feindosierventile

Um eine optimale Stabilität zu erreichen, wird die Durchflussregelung häufig ausgelagert oder stark verfeinert:

Regler für die Schalttafelmontage mit integriertem Nadelventil: Das Nadelventil ist in Reihe hinter der druckgesteuerten Kammer des Reglers angeordnet. Dadurch kann der Regler einen konstanten Druck in seinem Innenraum aufrechterhalten, während das Nadelventil eine präzise, einstellbare Drosselung des Durchflusses gewährleistet.
Einsatz separater, nachgeschalteter Massendurchflussregler (MFCs): In den stabilsten Systemen besteht die einzige Aufgabe des Reglers darin, einen stabilen Druck am Einlass eines MFC bereitzustellen, der dann den Massendurchfluss präzise regelt, unabhängig von nachgeschalteten Druckschwankungen.
B. Spülvorrichtungen und Bypass-Kanäle

Wenn ein Regler erstmals unter Druck gesetzt wird oder nach einer Einstellung, können kleine Mengen verunreinigten Gases oder verunreinigter Luft eingeschlossen werden.

Interne Spülkanäle: Einige Ausführungen verfügen über einen kleinen, geregelten Bypass, der es ermöglicht, das Totvolumen mit dem Anfangsgas auszuspülen, ohne dass am Auslass ein großer, instabiler Druckstoß entsteht.
Entlüftete Auslassanschlüsse: Diese ermöglichen die Spülung der Anschlussstelle vor dem Anschluss an das Gerät und gewährleisten so eine saubere, stabile Verbindung.

Materialwissenschaft und Oberflächentechnik
Die Stabilität hängt auch von der Materialkonsistenz und den Oberflächenwechselwirkungen ab.

Elektropolieren und hochreine Passivierung: Alle medienberührten Teile werden elektropoliert, um eine mikroskopisch glatte Oberfläche zu erzielen. Dies verringert die Oberfläche, minimiert die Adsorption/Desorption von Gasmolekülen (die zu einer langsamen Drift führen können) und verbessert die Reinigungsfähigkeit sowie die Korrosionsbeständigkeit.
Spezialelastomere: Wo Dichtungen erforderlich sind (z. B. Spindelspitzen, statische Dichtungen), kommen Elastomere mit geringer Permeation und geringer Ausgasung wie Kalrez® (FFKM) oder Chemraz® zum Einsatz, um Verunreinigungen und allmähliche Druckänderungen durch Gaspermeation zu verhindern.

Fazit

Die Druckstabilität in Anwendungen mit extrem geringem Durchfluss wird nicht durch eine einzige „Wunderlösung“ erreicht, sondern durch die synergetische Integration mehrerer, speziell entwickelter Mechanismen. Von der Entscheidung auf Makroebene, eine zweistufige Regelung zu verwenden, bis hin zur mikroskopischen Perfektion einer elektropolierten Oberfläche trägt jedes Element dazu bei, eine bestimmte Quelle potenzieller Schwankungen zu dämpfen.

Der moderne Spezialgasregler für Analysegeräte ist somit ein Präzisionsinstrument für sich. Es handelt sich um ein Gerät, in dem fortschrittliche Mechanik, durchdachte Thermodynamik und hochreine Materialwissenschaft zusammenwirken, um eine stabile, geräuscharme Grundlage zu schaffen, auf der die empfindliche Analysearbeit zuverlässig durchgeführt werden kann. Durch das Verständnis dieser integrierten Stabilisierungsmechanismen – gegenläufige Federkegel, Temperaturkompensation, minimiertes Totvolumen und Präzisionsführung – können Ingenieure und Wissenschaftler die richtige Reglertechnologie auswählen, um sicherzustellen, dass ihre Analysegeräte an den äußersten Grenzen ihrer Nachweis- und Präzisionsfähigkeiten arbeiten. Im Streben nach immer schwächeren Signalen und immer höherer Genauigkeit bleibt die Stabilität der Gasversorgung, die durch diese hochentwickelten Regler gewährleistet wird, eine unverzichtbare Säule für zuverlässige Wissenschaft und Industrie.
