Wie funktioniert ein Umschaltverteiler für Sauerstoffgas?

{{{sourceTextContent.subTitle}}}

Wie funktioniert ein Umschaltverteiler für Sauerstoffgas?

{{{sourceTextContent.description}}}

In Umgebungen, in denen eine kontinuierliche Sauerstoffversorgung nicht nur eine Anforderung, sondern eine Frage von Leben und Tod ist, sind technische Sicherheitsvorkehrungen von größter Bedeutung. Vom kontrollierten Chaos auf der Intensivstation eines Krankenhauses bis hin zum präzisen Betrieb einer Tiefsee-Tauchglocke oder einer geschäftigen Metallwerkstatt – eine Unterbrechung des Sauerstoffflusses ist schlichtweg keine Option. Der Sauerstoff-Umschaltverteiler ist das entscheidende Element der Infrastruktur, das vor einer solchen Katastrophe schützt. Er ist ein automatisierter Wächter, der dafür ausgelegt ist, einen nahtlosen, unterbrechungsfreien Übergang von einer primären Sauerstoffquelle zu einer voll funktionsfähigen sekundären Reserve zu gewährleisten – und das alles ohne den geringsten Druckabfall. Doch wie erreicht dieses System angesichts der einzigartigen und gefährlichen Eigenschaften von Sauerstoff eine derart zuverlässige Leistung und gewährleistet gleichzeitig absolute Sicherheit?

Im Kern ist ein Sauerstoff-Umschaltverteiler ein unter Druck stehendes pneumatisches System, das nach den Prinzipien von Druckunterschieden und Federmechanik funktioniert. Seine Hauptaufgabe besteht darin, den Druck in der Primärversorgung zu überwachen und bei Erreichen eines vorab festgelegten Schwellenwerts die Gasquelle automatisch auf eine voll gefüllte Reserve umzuschalten. Im Gegensatz zu Verteilern für Inertgase unterliegt ein Sauerstoffverteiler jedoch einer zusätzlichen, unverzichtbaren Vorgabe: der kompromisslosen Ausschaltung jeglichen Kontaminations- oder Brandrisikos. Seine Funktionsweise ist daher ein Paradebeispiel für Zuverlässigkeits- und Sicherheitstechnik.

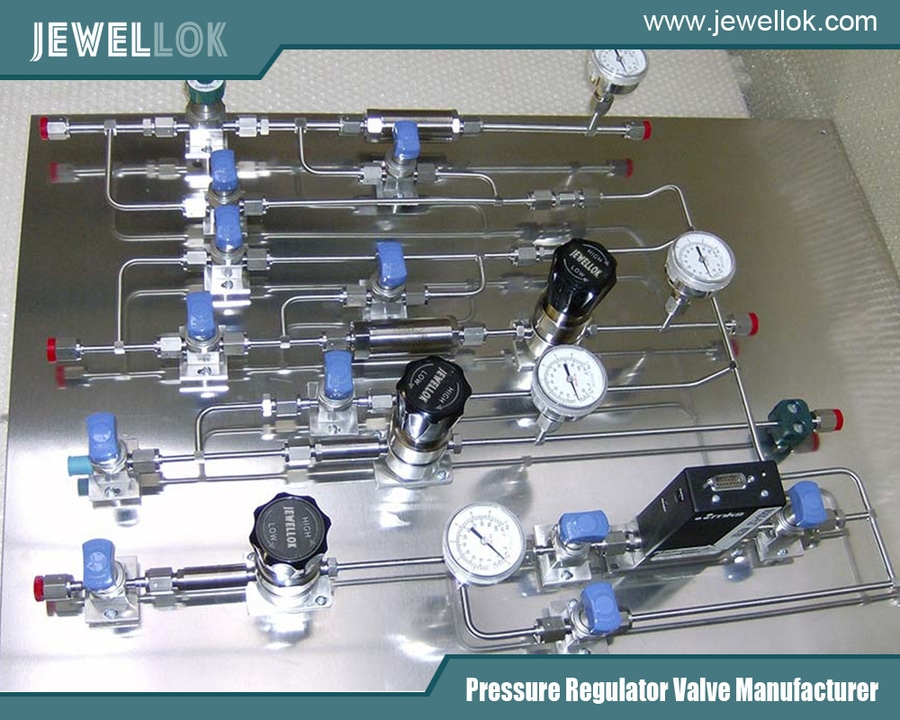

Pneumatischer Druckregler für hochreines Helium
Pneumatischer Druckregler für hochreines Helium

Was auf dem Spiel steht: Warum eine unterbrechungsfreie Sauerstoffversorgung entscheidend ist

Um die Konstruktion des Verteilers zu würdigen, muss man zunächst die Folgen eines Ausfalls in seinen wichtigsten Anwendungsbereichen verstehen:

Gesundheitswesen und Lebenserhaltung: In Krankenhäusern wird medizinischer Sauerstoff direkt zu den Anschlüssen am Patientenbett (Wandanschlüsse) auf der Intensivstation, in Operationssälen und auf den Stationen geleitet. Ein Druckabfall könnte Beatmungsgeräte, Anästhesiegeräte und die Sauerstofftherapie beeinträchtigen, was unmittelbare und schwerwiegende Folgen für die Patientensicherheit hätte.
Luft- und Raumfahrt sowie Tauchen: In Überdruckkammern, U-Booten und Tauchsystemen ist eine kontinuierliche Sauerstoffversorgung unerlässlich, um lebenserhaltende Atmosphären aufrechtzuerhalten. Eine Unterbrechung könnte zu einer schnellen Dekompressionskrankheit (Taucherkrankheit) oder zum Ersticken führen.
Industrielle Prozesse: In der Metallverarbeitung ist Sauerstoff für das Autogenschneiden und -schweißen unverzichtbar. Auch wenn ein kurzzeitiger Ausfall für einen Patienten nicht unmittelbar lebensbedrohlich ist, kann er eine kritische Schweißnaht an einem Druckbehälter oder einer Brücke zunichte machen und so ein langfristiges Sicherheitsrisiko darstellen. Zudem verursacht er erhebliche Produktionsausfälle.
In all diesen Szenarien fungiert der Umschaltverteiler als erste und wichtigste Schutzmaßnahme und verschafft dem Personal den nötigen Zeitpuffer, um die leeren Flaschen ohne Panik oder Prozessunterbrechung auszutauschen.

Das System im Detail: Kernkomponenten und die Notwendigkeit der Sauerstoffreinheit

Ein standardmäßiger Sauerstoff-Umschaltverteiler mit zwei Bänken besteht aus einer Baugruppe spezialisierter Komponenten. Jedes Teil wird nicht nur aufgrund seiner Funktion ausgewählt, sondern auch aufgrund seiner Verträglichkeit mit Hochdrucksauerstoff – einem Bereich, in dem handelsübliche Industriekomponenten katastrophale Folgen haben können.

Sauerstoffreine Einlassventile: Hierbei handelt es sich um manuelle Absperrventile aus Materialien wie Messing oder Edelstahl, die mit Sauerstoff kompatibel sind. Entscheidend ist, dass jede Komponente in einem Sauerstoffsystem „sauerstoffrein“ sein muss – also absolut frei von Öl, Fett und Partikelverunreinigungen. Diese Verunreinigungen können als Brennstoffe wirken und in Gegenwart von Hochdruck-Sauerstoff zu einem Brand führen – ein Phänomen, das als adiabatische Kompression bekannt ist.
Sauerstoffspezifische Druckregler: Dies sind wohl die sicherheitskritischsten Komponenten. Diese Regler der ersten Stufe reduzieren den hohen Flaschendruck (der bei gasförmigem Sauerstoff bis zu 2.200 psi / 150 bar betragen kann) auf einen stabilen, niedrigeren „Leitungsdruck“, der typischerweise zwischen 100 und 150 psi (7–10 bar) liegt. Sauerstoffregler werden nach strengen Normen hergestellt, wobei Materialien wie nicht brennbares Monel oder spezielle Kunststoffe für Dichtungen verwendet werden, um eine Entzündung durch Reibung oder Wärmeentwicklung während der Druckminderung zu verhindern.
Das Umschaltventil (das automatisierte Gehirn): Dies ist der intelligente Kern des Systems. Es handelt sich um ein Spezialventil mit zwei Einlässen (Haupt- und Reserveversorgung) und einem Auslass. Sein innerer Mechanismus, in der Regel eine Membran oder ein Kolben, ist ständig dem Druck der Hauptversorgung ausgesetzt. Eine kalibrierte Feder wirkt diesem Druck entgegen. Die gesamte Ventilbaugruppe ist für einen sauberen, zuverlässigen Betrieb ausgelegt, ohne Funken oder übermäßige Wärme zu erzeugen.
Rückschlagventile (Check-Ventile): Diese Einwegventile sind in das Umschaltventil integriert oder diesem nachgeschaltet installiert. Sie sind unerlässlich, um einen Rückfluss von der aktiven Versorgungsleitung in die inaktive zu verhindern. Dies ist entscheidend für die Aufrechterhaltung der Reinheit des medizinischen Sauerstoffs und für die Sicherheit, falls eine Flaschenreihe zu Wartungszwecken isoliert werden muss.
Manometer: Der Verteiler verfügt über zwei Arten:
Flaschenfüllstandsanzeigen: Je eine pro Flaschenreihe, die den hohen Druck im Inneren der Flaschen anzeigen und eine grobe Schätzung der verbleibenden Gasmenge ermöglichen.
Ausgangsdruckmanometer: Zeigt den stabilen, geregelten Leitungsdruck an, der an die nachgeschaltete Rohrleitung oder die Geräte geliefert wird.
Auslassventil: Ein manuelles Ventil, das den endgültigen Durchfluss vom Verteiler in die Rohrleitung der Einrichtung regelt.
Warnmechanismus: Dies ist das Kommunikationsinstrument des Systems. Es handelt sich fast immer um eine auffällige, visuelle Anzeige (üblicherweise rot), die bei einer Umschaltung erscheint. In kritischen Umgebungen wie Krankenhäusern löst diese mechanische Aktion zudem einen pneumatischen oder elektrischen Alarm aus – der eine Hupe ertönen lässt und eine Warnleuchte an einer zentralen Überwachungskonsole aufleuchten lässt –, um eine sofortige Benachrichtigung des Personals sicherzustellen.

Der Betriebsablauf: Eine Schritt-für-Schritt-Anleitung zur Umschaltung

Der Betrieb des Verteilers ist ein eleganter, sequenzieller Prozess, bei dem Kontinuität oberste Priorität hat.

Phase 1: Normalbetrieb – Primärversorgung in Betrieb

Das System startet mit gefüllten Haupt- und Reservezylinderbänken sowie geöffneten Einlassventilen. Hochdrucksauerstoff aus der Hauptbank strömt durch den dafür vorgesehenen sauerstoffkompatiblen Regler, der den Druck auf konstante 100 psi herabregelt.

Dieses auf 100 psi geregelte Gas tritt in den „Primär“-Einlass des Umschaltventils ein. Im Inneren des Ventils wirkt dieser Druck auf die Membran und komprimiert die interne Kalibrierungsfeder. Diese Kraft hält den inneren Mechanismus des Ventils in der Position „Primär“. In diesem Zustand ist der Durchflussweg vom Primäreinlass offen, während der Weg vom Reserveeinlass mechanisch blockiert ist. Das integrierte Rückschlagventil auf der Primärseite ist aufgrund des Vorwärtsstroms geöffnet, während das Rückschlagventil auf der Reserveseite geschlossen bleibt. Sauerstoff strömt ungehindert aus dem Primärspeicher durch das Umschaltventil hinaus in die Anlage. Das System ist stabil, und die Warnflagge bleibt gesenkt.

Phase 2: Verbrauch und automatische Umschaltung

Während der Primärbank verbraucht wird, sinkt ihr Innendruck. Der Regler der ersten Stufe hält heldenhaft den Ausgangsdruck von 100 psi aufrecht, bis der Flaschendruck sehr nahe an diesen Förderdruck herankommt. Sobald dieser Punkt erreicht ist, kann der Regler den Druck in der Leitung nicht mehr aufrechterhalten.

Der Druck in der Leitung, die das Umschaltventil von der Primärseite aus versorgt, beginnt abzufallen. Wenn dieser Druck unter den voreingestellten Umschaltgrenzwert des Verteilers sinkt (eine übliche Einstellung ist 50 psi), reicht die Kraft auf die Membran nicht mehr aus, um die starke Kalibrierungsfeder zu überwinden.

Die Feder greift nun ein und bewegt augenblicklich den inneren Mechanismus des Umschaltventils. Diese schnelle Aktion hat zwei gleichzeitige Auswirkungen:

Sie sperrt den Strömungsweg vom nun leeren Primäreinlass.
Sie öffnet den Strömungsweg vom gefüllten Reserveeinlass.
Der geregelte Sauerstoff mit 100 psi aus der Reservebank strömt sofort in das Umschaltventil. Das Rückschlagventil auf der Primärseite schließt in dem Moment, in dem der Primärdruck abfällt, und verhindert so, dass neues Reservegas in die leere Primärleitung zurückströmt. Der Gasfluss wird nun nahtlos aus der Reservebank gespeist. Der gesamte Übergang vollzieht sich in Millisekunden – weitaus schneller, als ein Beatmungsgerät einen Zyklus durchlaufen kann oder ein Schweißer einen Druckabfall bemerken kann.

Phase 3: Alarm, Reaktion und Zurücksetzen des Systems

Die physische Bewegung des inneren Mechanismus des Umschaltventils ist mechanisch mit dem Alarmsystem verbunden. Wenn das Ventil von „Primär“ auf „Reserve“ umschaltet, löst dies das Aufspringen der leuchtend roten Warnflagge aus. In einem Krankenhaus oder in einer industriellen Umgebung löst dieselbe Aktion die akustischen und optischen Alarme aus.

Dies ist das eindeutige Signal des Systems: „Die Primärbank ist leer. Ich habe auf die Reserve umgeschaltet, um die Versorgung aufrechtzuerhalten, aber die leeren Flaschen müssen sofort ausgetauscht werden.“ Dies ermöglicht eine proaktive statt einer reaktiven Reaktion. Ein Wartungstechniker kann nun die Einlassventile der leeren Primärbank sicher schließen, den Restdruck von dieser Seite des Verteilers vorsichtig ablassen, die Flaschen austauschen und die Ventile wieder öffnen. Sobald die Primärseite wieder unter Druck steht, setzt der Techniker das Umschaltventil manuell zurück (über einen Knopf oder Hebel). Dadurch wird das Umschaltventil wieder in die Primärposition gebracht, der Einlass der Reserve geschlossen, die Warnanzeige zurückgesetzt, der Alarm stummgeschaltet und das System für den nächsten Zyklus wieder scharfgeschaltet.

Erweiterte Konfigurationen und Sicherheitsprotokolle

In größeren Anlagen sind die Verteilerkomplexer als ein einfaches Zwei-Bank-System. Sie verfügen häufig über „Duty-Assist“- oder „Lead-Lag“-Konfigurationen. In diesen Systemen arbeiten zwei identische Verteiler im Tandem, teilen sich die Last und weisen automatisch einen als Primär- und den anderen als Reserveverteiler zu. Dies sorgt sowohl für Redundanz als auch für längere Intervalle zwischen den Flaschenwechseln.

Das oberste Gebot bei jedem Sauerstoffverteiler ist die Sauerstoffverträglichkeit. Dies gilt nicht nur für die Herstellung, sondern auch für die Wartung. Es dürfen ausschließlich Schmiermittel verwendet werden, die speziell für den Einsatz mit Sauerstoff entwickelt wurden. Schraubenschlüssel müssen sauber und funkenfrei sein. Das System muss regelmäßig auf Undichtigkeiten und Verunreinigungen überprüft werden. Dieser unermüdliche Fokus auf Sauberkeit ist es, was ein herkömmliches Pneumatiksystem von einem sicheren Hochdruck-Sauerstoffsystem unterscheidet.

Hersteller von Hochreinheits-Druckminderern in China
Hersteller von Hochreinheits-Druckminderern in China

Fazit

Der Sauerstoff-Umschaltverteiler ist ein Meisterwerk praktischer, sicherheitsorientierter Technik. Es ist ein System, das seine wichtigste Funktion genau dann erfüllt, wenn sie am dringendsten benötigt wird – im Moment des Ausfalls der Hauptversorgung. Durch die Automatisierung der Umschaltung auf eine Reservequelle werden menschliches Versagen und Verzögerungen ausgeschlossen, wodurch ein Zeitpuffer geschaffen wird, der im medizinischen Kontext den Unterschied zwischen Leben und Tod und im industriellen Kontext zwischen Qualität und katastrophalem Ausfall ausmachen kann.

Er ist mehr als nur eine Ansammlung von Ventilen und Manometern – er ist ein zuverlässiger, mechanischer Wächter. Er arbeitet geräuschlos in einem Kellerraum oder an einer Fabrikwand und erfordert kaum Aufmerksamkeit, bis in dem Moment, in dem seine rote Flagge hochgeht. Mit dieser einfachen Geste vermittelt er eine lebenswichtige Botschaft: Die Kontinuität ist gewahrt, und der lebenswichtige Sauerstofffluss bleibt ununterbrochen.
