Metallmembran vs. Elastomer in UHP-Kr-Reglern – Ein entscheidender Faktor für Reinheit und Leistung

{{{sourceTextContent.subTitle}}}

Metallmembran vs. Elastomer in UHP-Kr-Reglern – Ein entscheidender Faktor für Reinheit und Leistung

{{{sourceTextContent.description}}}

Die zuverlässige und verunreinigungsfreie Zufuhr von Gasen mit ultrahoher Reinheit (UHP), wie beispielsweise Krypton (Kr), ist ein Eckpfeiler der modernen Fertigung und Forschung in den Bereichen Halbleiter, Photonik und Luft- und Raumfahrt. Das Herzstück dieses Versorgungssystems bildet der UHP-Kr-Druckregler, ein auf den ersten Blick einfaches Gerät, dessen interne Komponenten die endgültige Gasqualität bestimmen. Die Wahl zwischen einer Metallmembran und einer Elastomer- (Polymer-)Membran ist die wichtigste Konstruktionsentscheidung überhaupt und wirkt sich direkt auf Reinheit, Stabilität, Dichtheit und Langzeitleistung aus. Dieser Fachartikel befasst sich eingehend mit den technischen Prinzipien, der Materialwissenschaft und den anwendungsspezifischen Kompromissen dieser beiden Technologien und bietet einen umfassenden Leitfaden für die Auswahl des optimalen Druckreglers für den Einsatz mit UHP-Kr.

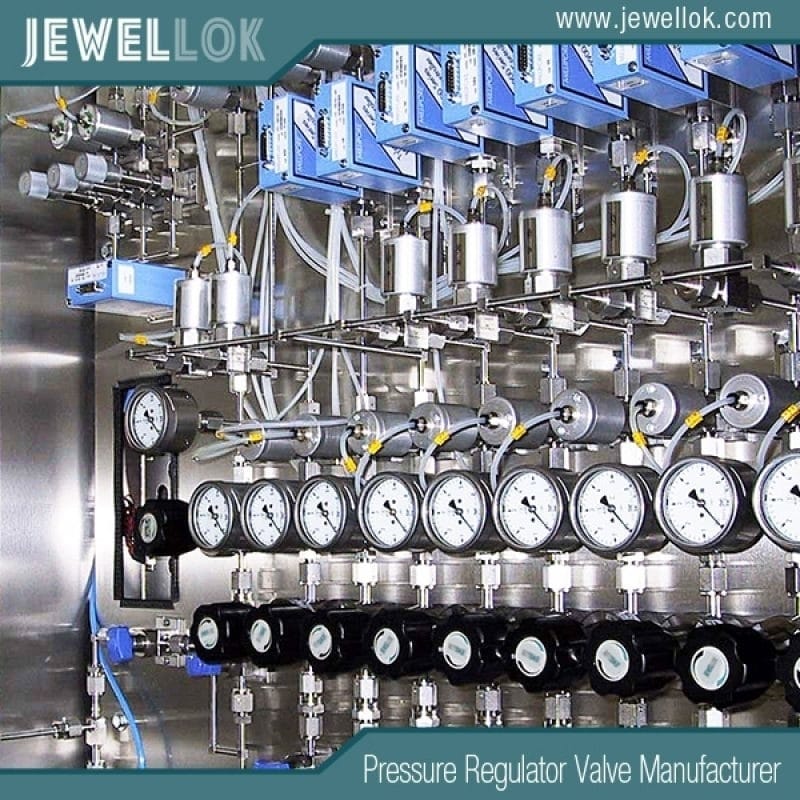

Hersteller von Fluidsteuerungssystemen in China
Hersteller von Fluidsteuerungssystemen in China
1. Die UHP-Kr-Umgebung und Anforderungen an den Druckregler
Krypton, ein Edelgas, das wegen seiner einzigartigen spektralen Eigenschaften und Inertheit geschätzt wird, findet wesentliche Anwendungen in:

Halbleiterlithografie: KrF-Excimer-Laser (248 nm) sind die Arbeitspferde in der Tief-Ultraviolett-Fotolithografie für die Chipherstellung.

Hochleistungsisolierung: Zum Ausfüllen der Lücke in Mehrscheibenfenstern und speziellen Komponenten für die Luft- und Raumfahrt.

Beleuchtung und Laser: Einsatz in hocheffizienten Lampen, Hochleistungslasern und als Ersatzgas für Plasmamessungen.

Wissenschaftliche Forschung: Als Spurengas und in verschiedenen spektroskopischen Anwendungen.

In diesen Bereichen, insbesondere bei der Halbleiterfertigung, ist die Gasreinheit unverzichtbar. Verunreinigungen im Bereich von Teilen pro Milliarde (ppb) oder sogar Teilen pro Billion (ppt) können Defekte verursachen, die Ausbeute verringern, die Plasmachimie verändern oder die optische Leistung beeinträchtigen. Ein UHP-Kr-Regler muss daher als Präzisionsregelgerät fungieren, ohne selbst zur Kontaminationsquelle zu werden.

Die Hauptfunktion eines einstufigen Druckreglers besteht darin, einen hohen, schwankenden Eingangsdruck (z. B. aus einer Gasflasche mit über 2000 psi) auf einen stabilen, niedrigeren Ausgangsdruck zu reduzieren. Dies wird durch ein ausgeglichenes System erreicht, das aus einem Druckmesselement (der Membran), einem Sitzventil und einer Steuerfeder besteht. Die Membran trennt das Prozessgas von der Federkammer und wandelt Druckänderungen auf der Ausgangsseite in eine mechanische Bewegung um, um den Sitzkolben zu modulieren. Genau dieses Dichtungs- und Sensorelement steht im Mittelpunkt der Debatte „Metall vs. Elastomer“.

2. Die Metallmembran: Entwickelt für höchste Reinheit
Metallmembranen in UHP-Kr-Reglern werden typischerweise aus hochwertigen, ausgasungsarmen Edelstählen (z. B. 316L, 316LV), Hastelloy C-276 oder Monel gefertigt. Es handelt sich dabei nicht um einfache Bleche, sondern um präzise gefertigte Bauteile, die häufig gewellt (mit konzentrischen Rillen versehen) sind, um Flexibilität und eine große wirksame Fläche zu gewährleisten.

Wesentliche Vorteile:

Extrem geringe Permeation: Metalle sind für Gasmoleküle undurchlässig. Dadurch wird einer der bedeutendsten Kontaminationswege beseitigt: das Eindringen von Atmosphärengasen (O₂, N₂, H₂O, CO₂) in den Gasstrom sowie der Verlust von teurem Kr aus dem System. Dies ist entscheidend für die Aufrechterhaltung der vorgeschriebenen Reinheit vom Gaszylinder bis zum Verwendungsort.

Minimale Partikelbildung: Ordnungsgemäß elektropolierte und gereinigte Metalloberflächen sind hart und glatt. Sie geben im Gegensatz zu Polymeren keine Partikel durch mechanische Beanspruchung (Biegung) ab. Partikelbildung ist eine der Hauptursachen für Defekte in Halbleiterprozessen.

Außergewöhnliche Reinheit und geringe Ausgasung: Metallmembranen können aggressiven Reinigungsprozessen (z. B. Elektropolieren, Ultraschallreinigung, Spülen mit Lösungsmitteln) unterzogen und bei hohen Temperaturen unter Vakuum ausgebacken werden, um Wasserdampf und flüchtige Verunreinigungen zu desorbieren. Dies führt zu außergewöhnlich niedrigen Ausgasungsraten für Gesamtkohlenwasserstoffe (THC) und Feuchtigkeit.

Hervorragende chemische Inertheit und Temperaturbeständigkeit: Hochwertige Edelstähle und Nickellegierungen sind von Natur aus inert gegenüber Kr und den meisten anderen Prozessgasen. Sie halten extremen Temperaturen stand (von kryogenen Temperaturen bis über 150 °C beim Ausbrennen), ohne dass sich ihre mechanischen Eigenschaften verschlechtern.

Hervorragende Langzeitstabilität und Hysterese: Metallmembranen weisen im Laufe der Zeit nur minimale Kriech- oder Spannungsrelaxation auf. Ihre elastische Verformung ist in hohem Maße vorhersagbar, was zu einer ausgezeichneten Wiederholgenauigkeit und minimaler Hysterese führt – das bedeutet, dass der Ausgangsdruck genau gleich ist, unabhängig davon, ob er von einem höheren oder niedrigeren Druck aus angesteuert wird.

Zu beachtende Aspekte:

Kosten: Die Herstellung präziser Metallmembranen mit gleichbleibenden Biegeeigenschaften ist kostspielig.

Federkonstante und Empfindlichkeit: Metalle weisen einen höheren Elastizitätsmodul auf als Polymere. Um die für eine präzise Druckregelung erforderliche Empfindlichkeit zu erreichen, muss die Membran sehr dünn und sorgfältig gewellt sein, was die Komplexität der Fertigung erhöht.

Ermüdungsrisiko: Obwohl für Millionen von Zyklen ausgelegt, kann eine Metallmembran theoretisch durch Metallermüdung versagen, wenn sie übermäßigen Druckspitzen oder Korrosion ausgesetzt ist.

3. Die Elastomer-Membran: Eine Studie zum Kompromiss
Elastomer-Membranen werden typischerweise aus Polymeren wie PTFE (Teflon), FKM (Viton), EPDM oder PTFE-beschichteten Elastomeren hergestellt. Sie bieten Flexibilität und Dichtungsvorteile in industriellen Standardanwendungen.

Wesentliche Vorteile (außerhalb des UHP-Bereichs):

Hohe Empfindlichkeit und niedrige Federkonstante: Elastomere sind äußerst flexibel und lassen sich mit geringem Kraftaufwand verformen. Dies ermöglicht eine sehr empfindliche Druckregelung und den Einsatz einer leichteren Regelungsfeder, was bei Anwendungen mit sehr niedrigem Ausgangsdruck von Vorteil sein kann.

Einfache Abdichtung: Ihre inhärente Anpassungsfähigkeit ermöglicht eine hervorragende statische Abdichtung gegenüber dem Reglergehäuse bei minimaler Klemmkraft.

Geringere Anschaffungskosten: Die Herstellung von Elastomerkomponenten ist in der Regel kostengünstiger als die von Präzisionsmetallmembranen.

Kritische Nachteile für den Einsatz in UHP-Kr-Anwendungen:

Permeation: Dies ist der Hauptgrund für die Ungeeignetheit bei den meisten UHP-Anwendungen. Alle Polymere sind bis zu einem gewissen Grad durchlässig. Bei Kr-Systemen können Luftfeuchtigkeit und Sauerstoff nach innen eindringen, während Kr selbst nach außen entweichen kann, was zu Reinheitsverlust, Produktverschwendung und potenziellen Sicherheitsproblemen führt, wenn sich Kr in einem geschlossenen Raum ansammelt.

Ausgasung und Kohlenwasserstoffbeitrag: Elastomere setzen kontinuierlich flüchtige Bestandteile frei (Ausgasung), darunter Weichmacher, Formtrennmittel und niedermolekulare Polymerketten. Diese führen Kohlenwasserstoffe, Wasser und andere Verunreinigungen in den Gasstrom ein. Selbst hochwertiges PTFE kann ausgasen.

Partikelabgabe: Das wiederholte Biegen eines Elastomers kann zu Mikrorissen führen, wodurch Partikel im Submikrometerbereich entstehen. Diese Partikel können sich stromabwärts bewegen, Filter verstopfen oder sich auf kritischen Oberflächen ablagern.

Eingeschränkte Chemikalien- und Temperaturbeständigkeit: Während PTFE hochgradig inert ist, können viele Elastomere (wie FKM) quellen oder sich zersetzen, wenn sie bestimmten Gasen oder hohen Kr-Konzentrationen unter Druck ausgesetzt sind. Sie weisen zudem begrenzte Temperaturbereiche auf und halten den für Metallkomponenten verwendeten Hochtemperatur-Ausbrennzyklen nicht stand.

Alterung und Kriechen: Elastomere unterliegen Druckverformungsrest, Kriechen und Alterung durch Ozon, Temperatur und zyklische Beanspruchung. Dies führt im Laufe der Zeit zu einer Abweichung des Sollwertdrucks und zu einer verkürzten Lebensdauer.

4. Direktvergleichstabelle
Merkmal Metallmembran (316L, Hastelloy) Elastomermembran (PTFE, FKM)
Gasdurchlässigkeit Undurchlässig. Entscheidend für die Aufrechterhaltung der Reinheit. Durchlässig. Hauptquelle für atmosphärische Verunreinigungen und Gasverluste.
Partikelbildung Extrem gering. Harte, polierte Oberfläche. Mäßig bis hoch. Durch Biegung kann es zu Partikelabgabe kommen.
Ausgasung (H₂O, THC) Nach ordnungsgemäßem Ausbrennen extrem gering. Hoch. Ist bei Polymerwerkstoffen naturgemäß der Fall.
Chemische Inertheit gegenüber Kr Hervorragend. Vollständig inert. Gut bis ausgezeichnet (PTFE). Bei anderen Materialien variabel.
Temperaturbereich Sehr breit (-200 °C bis über 150 °C). Ermöglicht das Ausbrennen. Eng. Typischerweise -20 °C bis 100 °C. Kein Ausbrennen möglich.
Langzeitstabilität Hervorragend. Minimales Kriechen oder Hysterese. Schlecht. Anfällig für Druckverformungsrest und Alterung.
Empfindlichkeit / Federkonstante Erfordert sorgfältige Auslegung hinsichtlich der Empfindlichkeit. Von Natur aus hohe Empfindlichkeit und Flexibilität.
Reinigungsfähigkeit Hervorragend. Kann aggressiv gereinigt und ausgebacken werden. Schlecht. Kann Verunreinigungen einschließen und sich zersetzen.
Anschaffungskosten Hoch. Niedrig.
Gesamtbetriebskosten Niedrig bei UHP: lange Lebensdauer, kein Gasverlust, keine Auswirkungen auf die Ausbeute. Potenziell hoch: häufiger Austausch, Gasverlust, Kontaminationsrisiko.
5. Anwendungsorientierte Auswahlrichtlinien
Die Wahl ist selten unklar, wenn die Anwendung genau definiert ist:

Verwenden Sie einen Metallmembranregler für UHP-Kr, wenn:

Halbleiterfertigung: Für KrF-Excimer-Laser-Gasschränke und -Zuleitungen. Reinheit und Partikelkontrolle sind von größter Bedeutung.

Forschungs- und Analysesysteme: Wo die Integrität der Experimente von einer bekannten, stabilen Gaszusammensetzung abhängt (z. B. GC-Trägergas, Kalibrierstandards).

Langfristige, kritische Prozesse: In der Luft- und Raumfahrt oder der Photonik-Fertigung, wo über Jahre hinweg Zuverlässigkeit und Stabilität des Reglers erforderlich sind.

Jedes System mit strengen Reinheitsvorgaben: Wo die Gasanalyse am Verwendungsort mit dem Zylinderzertifikat übereinstimmen muss.

Eine Elastomer-Membran kann für Kr in Betracht gezogen werden, wenn:

Nichtkritische Großmengenhandhabung: Für den Transfer von Kr in nicht reinheitsempfindlichen industriellen Umgebungen (z. B. bei Erstbefüllungsvorgängen).

Prototypen oder kostengünstige Laborsysteme: Wo die Anschaffungskosten im Vordergrund stehen und geringfügige Verunreinigungen akzeptabel sind. Von dieser Verwendung wird bei Anwendungen mit der Bezeichnung „UHP“ dringend abgeraten.

Spezifische Anforderungen an die Niederdruckregelung: In seltenen Fällen, in denen extreme Empfindlichkeit bei sehr niedrigen Drücken (<5 psig) die einzige Anforderung ist und Verunreinigungen zweitrangig sind.

6. Über die Membran hinaus: Ganzheitliches UHP-Reglerdesign
Die Auswahl der richtigen Membran ist notwendig, aber nicht ausreichend. Ein echter UHP-Regler für Kr integriert diese Wahl in ein ganzheitliches Design:

Vollmetallabdichtung: Verwendet an allen gasberührten Schnittstellen Metalldichtungen (z. B. VCJ®, ConFlat®) oder Schweißverbindungen anstelle von Elastomer-O-Ringen.

Elektropolierte Innenflächen: Reduzieren die Oberfläche, minimieren die Partikelhaftung und verbessern die Reinigungsfähigkeit.

Passivierung: Eine Behandlung mit Salpetersäure zur Verstärkung der Chromoxidschicht auf Edelstahl, wodurch die Korrosionsbeständigkeit verbessert wird.

Konfigurationen für hohen Durchfluss oder Spülung: Einige UHP-Regler sind für hohe Spülströme ausgelegt, um das nachgeschaltete System schnell zu reinigen, oder verfügen über Doppelmembranen mit einem evakuierten Zwischenraum als zusätzliche Permeationsbarriere.

7. Fazit
Im Bereich der Versorgung mit ultrahochreinem Krypton ist der Regler ein Garant für Qualität. Die Unterscheidung zwischen Metall- und Elastomermembranen stellt einen grundlegenden Kompromiss zwischen höchster Leistung und anfänglichen Kosteneinsparungen dar.

Für jede Anwendung, bei der Gasreinheit, Systemintegrität und langfristige Zuverlässigkeit entscheidende Faktoren sind – was ja gerade die Definition des UHP-Einsatzes ausmacht –, ist der Regler mit Metallmembran die eindeutige und einzig richtige Wahl. Seine Undurchlässigkeit, geringe Ausgasung, der partikelfreie Betrieb und die robuste Stabilität sichern die Investition in hochreines Gas und schützen die Integrität empfindlicher nachgeschalteter Prozesse.

Zwar haben Elastomer-Membranen ihren Platz in der allgemeinen industriellen Gasregelung, doch machen ihre materialbedingten Eigenschaften wie Permeation und Ausgasung sie von Natur aus ungeeignet für die strengen Anforderungen von UHP-Krypton-Systemen. Planer und Ingenieure müssen über den Anschaffungspreis hinausblicken und die Gesamtbetriebskosten berücksichtigen, zu denen Gasverluste, kontaminationsbedingte Ertragsverluste und Wartungskosten gehören. In UHP-Anwendungen sorgt die überlegene Leistung eines Reglers mit Metallmembran für eine schnelle Amortisation der Investition, indem sie gewährleistet, dass das gelieferte Gas vom Gasflaschenanschluss bis zum kritischen Einsatzort genauso rein ist wie das zugeführte Gas.

Weitere Informationen zum Thema „Metallmembran vs. Elastomer in UHP-Krypton-Reglern: eine entscheidende Wahl für Reinheit und Leistung“ finden Sie auf der Website von Jewellok unter https://www.jewellok.com/.
