Robuster UHP-CO₂-Regler: Entwickelt für korrosive Umgebungen und eine lange Lebensdauer

{{{sourceTextContent.subTitle}}}

Robuster UHP-CO₂-Regler: Entwickelt für korrosive Umgebungen und eine lange Lebensdauer

{{{sourceTextContent.description}}}

In Branchen, die von der Halbleiterfertigung über die pharmazeutische Produktion bis hin zur Abfüllung von Lebensmitteln und Getränken sowie Forschungslabors reichen, ist die präzise, zuverlässige und sichere Zufuhr von Kohlendioxid (CO₂) von größter Bedeutung. Wird CO₂ jedoch in Umgebungen mit bereits vorhandenen korrosiven Stoffen eingeleitet oder reagiert es mit Feuchtigkeit zu Kohlensäure, können herkömmliche Regler schnell beschädigt werden, was zu Ausfällen, Verunreinigungen und Sicherheitsrisiken führt. Dieser Fachartikel beleuchtet die Konstruktionsphilosophie, die Materialwissenschaft und die technischen Innovationen hinter einer neuen Generation langlebiger CO₂-Regler mit ultrahoher Reinheit (UHP), die speziell für korrosive Umgebungen entwickelt wurden. Wir werden untersuchen, wie fortschrittliche Metallurgie, Oberflächenbehandlungen und hermetische Dichtungstechnologien zusammenwirken, um einen Regler mit einer außergewöhnlichen Lebensdauer zu schaffen, der eine konstante Leistung, reduzierte Wartungskosten und eine verbesserte Systemintegrität in den anspruchsvollsten Anwendungen gewährleistet.

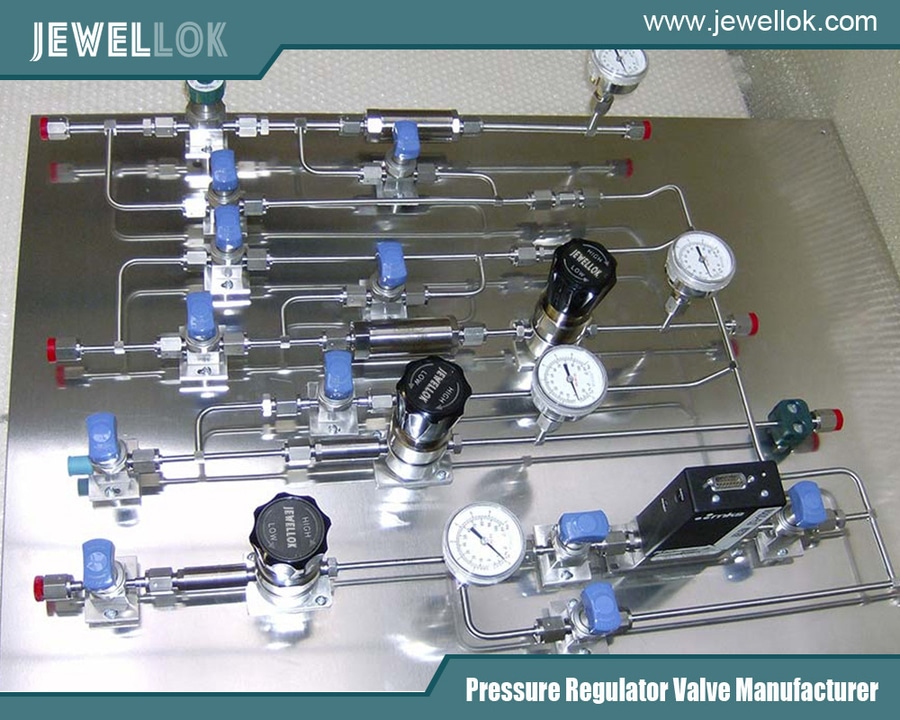

Hersteller von Druckreglern in China
Hersteller von Druckreglern in China
Die Herausforderung korrosiver Umgebungen bei der Gasversorgung
Die Hauptfunktion eines Gasreglers besteht darin, einen hohen, schwankenden Eingangsdruck aus einer Flasche oder einem Verteiler auf einen stabilen, nutzbaren niedrigeren Ausgangsdruck zu reduzieren. Bei CO₂ wird diese scheinbar einfache Aufgabe durch die inhärenten Eigenschaften des Gases erschwert. Wasserfreies CO₂ ist an sich nicht korrosiv, bildet jedoch bereits in Gegenwart geringster Wasserdampfmengen Kohlensäure (H₂CO₃). Diese schwache Säure kann die inneren Komponenten eines Druckreglers aggressiv angreifen, insbesondere solche aus Standardmessing oder minderwertigen Edelstählen.

Korrosive Umgebungen gehen über diese intrinsische Reaktion hinaus. In Halbleiterwerken können Regler Umgebungsdämpfen von Säuren (z. B. HF, HCl) ausgesetzt sein. Bei Offshore-Öl- und -Gas- oder Schiffsanwendungen stellen salzhaltige Atmosphären eine ernsthafte Bedrohung dar. In chemischen Verarbeitungsanlagen können unzählige aggressive Substanzen vorhanden sein. Ein Standardregler kann unter diesen Bedingungen Lochfraß, Spannungsrisskorrosion, galvanische Korrosion zwischen unterschiedlichen Metallen sowie die Bildung von Partikeln durch zersetzte Elastomere erleiden. Diese Ausfälle beeinträchtigen die Reinheit (die für UHP-Anwendungen entscheidend ist), führen zu Druckkriechen oder Druckabfall und resultieren letztendlich in ungeplanten Ausfallzeiten und Ersatzkosten.

Daher besteht Bedarf an einem CO₂-Regler, der über herkömmliche Konstruktionen hinausgeht: ein Gerät der UHP-Klasse, das nicht nur auf Reinheit bei der Installation ausgelegt ist, sondern auch auf anhaltende Reinheit und Leistung über den gesamten korrosiven Lebenszyklus hinweg.

Materialwissenschaft: Die Grundlage für Langlebigkeit
Der Kern eines langlebigen UHP-CO₂-Reglers liegt in der Materialauswahl. Jedes medienberührte und freiliegende Bauteil muss aufgrund seiner Inertheit und Beständigkeit ausgewählt werden.

Gehäuse und Membrankammer: Während Edelstahl 316L den Maßstab für Korrosionsbeständigkeit setzt, kommen bei hochentwickelten Reglern Legierungen wie Hastelloy C-276 oder C-22 für außergewöhnlich raue Umgebungen zum Einsatz. Diese Nickel-Molybdän-Chrom-Legierungen bieten hervorragende Beständigkeit gegen Lochfraß, Spaltkorrosion und Spannungsrisskorrosion in sauren und chloridreichen Umgebungen. Für weniger extreme, aber dennoch anspruchsvolle Anwendungen bietet eine chemische Vernickelung (ENP) auf 316L eine harte, gleichmäßige und hochkorrosionsbeständige Barriere ohne das Risiko einer Verunreinigung durch Eisen.
Innere Mechanik und Federn: Federn sind kritisch und oft anfällig. Musikdrahtfedern, die in preisgünstigen Reglern üblich sind, sind sehr korrosionsanfällig. Haltbarkeit wird durch die Verwendung von Federn aus Edelstahl 316L oder, noch besser, aus Inconel X-750 oder Elgiloy erreicht. Diese Superlegierungen behalten ihren Elastizitätsmodul und ihre Zugfestigkeit über weite Temperaturbereiche bei und sind widerstandsfähig gegen Relaxation und Korrosionsermüdung.
Dichtungselemente: Elastomere sind in der Regel das schwächste Glied. Standard-O-Ringe aus Buna-N (Nitril) zersetzen sich schnell, wenn sie CO₂ und Feuchtigkeit ausgesetzt sind. Die Lösung liegt in Perfluorelastomeren (FFKM, z. B. Kalrez®, Chemraz®) oder hochwertigen Fluorpolymeren (PTFE, PFA). FFKM bietet nahezu universelle chemische Beständigkeit und extrem geringe Ausgasung, was für UHP-Systeme unerlässlich ist. PTFE, das als Membranen und Sitzdichtungen verwendet wird, bildet eine vollständig inerte Barriere mit null Permeabilität, die sowohl eine Verunreinigung als auch das „Ausweichen“ von Gas durch die Membran verhindert.
Filterelemente: Ein Filter aus gesintertem 316L-Edelstahl (mit einer typischen Filterfeinheit von 2–7 Mikrometer) ist für den UHP-Einsatz zwingend erforderlich. Er muss auf Reinigungsfähigkeit und Integrität ausgelegt sein, um eine Kontamination im nachgeschalteten Bereich durch Partikel aus dem vorgelagerten Bereich zu verhindern.

Konstruktionsinnovationen für lange Lebensdauer und Korrosionsschutz
Über die Werkstoffe hinaus wirken spezifische Konstruktionsmerkmale proaktiv der Korrosion entgegen und verlängern die Lebensdauer.

Hermetische Abdichtung und Membrankonstruktion: Der bedeutendste Fortschritt ist der Einsatz einer vollständig aus Metall bestehenden, hermetisch abgedichteten Membran. Durch den Ersatz der herkömmlichen elastomeren oder sogar PTFE-Rollmembran durch eine geschweißte Metallmembran (häufig aus 316L oder Hastelloy) wird das Prozessgas vollständig in einem Metallhohlraum eingeschlossen. Dadurch wird jegliche Permeation verhindert, ein wesentlicher Degradationsweg beseitigt und eine Dichtung geschaffen, die gegen chemische Angriffe immun ist. Die Federkammer ist isoliert, wodurch der kritische Federmechanismus vor dem Eindringen korrosiver Stoffe geschützt wird.
Oberflächenbeschaffenheit und Passivierung: Die innere Oberflächenbeschaffenheit ist entscheidend für die UHP-Eignung und die Korrosionsbeständigkeit. Eine gleichmäßige elektropolierte Oberfläche (oft mit einer Rauheit von Ra < 15 µin) verringert nicht nur die Anhaftung von Partikeln und das Ausgasen, sondern verstärkt auch die passive Oxidschicht auf Edelstahl und verbessert so dessen Korrosionsbeständigkeit. Ein gründlicher Passivierungsprozess mit Salpetersäure im Anschluss an die Bearbeitung stärkt diese Schutzschicht zusätzlich.
Spaltenfreies Design: Das Design zielt darauf ab, Toträume, Hohlräume und Gewindeverbindungen im Gasweg zu minimieren. Wo möglich, werden VCJ®-Fittings oder andere Fittings mit metallgedichteten Stirnflächen anstelle von NPT-Gewinden verwendet. Dadurch werden Spalten vermieden, in denen sich Feuchtigkeit ansammeln und Korrosionszellen entstehen können.
Beschichtungen für den äußeren Schutz: Während die medienberührten Innenteile geschützt sind, muss das äußere Gehäuse den Umgebungsbedingungen standhalten. Ein mehrschichtiges Beschichtungssystem – wie beispielsweise eine pulverbeschichtete Epoxid-Oberfläche auf einer Vorbehandlung mit Zinkphosphat – bietet robusten Schutz vor Salzen, Lösungsmitteln und Abrieb. Für extreme Einsatzbedingungen können die äußeren Komponenten aus seewasserbeständigem Aluminium mit Eloxalbeschichtung gefertigt werden.
Selbstausgleichender und robuster Mechanismus: Ein Hochleistungsregler nutzt ein kolbenartiges Sensorelement anstelle einer einfachen Spindel. Dies sorgt für höhere Empfindlichkeit und Stabilität bei geringerer Hysterese. In Verbindung mit einer großen, präzisionsgefertigten Membranfläche kann der Regler den Sollwert trotz Schwankungen des Eingangsdrucks aufrechterhalten, wodurch Verschleißzyklen reduziert werden. Alle beweglichen Teile sind auf minimale Reibung und optimierte Kraftübertragungswege ausgelegt, um vorzeitigen Verschleiß zu verhindern.

Technische Spezifikationen und Leistungsparameter
Ein langlebiger UHP-CO₂-Regler zeichnet sich durch seinen Leistungsbereich und seine Spezifikationen aus:

Eingangs-/Ausgangsdruckbereiche: Ausgelegt für Hochdruck-CO₂-Flaschen (bis zu 3000 psi / 207 bar Eingangsdruck), mit präziser Regelung in niedrigen Ausgangsdruckbereichen (z. B. 0–50, 0–100 psig).
Dichtheit: Extrem niedrige externe und interne Sitzleckraten, typischerweise mittels Helium-Massenspektrometrie zertifiziert auf weniger als 1 × 10⁻⁹ atm cc/sec He.
Durchflusskapazität (Cv): Für die Anwendung ausreichend dimensioniert, ohne Überdimensionierung, wodurch eine stabile Regelung gewährleistet wird. Die Cv-Werte sind präzise charakterisiert.
Kompatibilität: Zertifiziert für UHP-CO₂ (z. B. Reinheit von 99,999 % oder höher). Die medienberührten Werkstoffe sind hinsichtlich ihrer Kompatibilität mit in der Umgebung zu erwartenden Spuren korrosiver Verunreinigungen validiert.
Temperaturbereich: Zuverlässiger Betrieb über einen breiten Bereich (-20 °C bis +70 °C), um Prozessschwankungen und Standortbedingungen zu berücksichtigen.
Reinheit: Montiert in einem Reinraum der Klasse 100, vakuumgebacken und verpackt gemäß IEST- oder SEMI-Standards. Die Partikel- und Kohlenwasserstoffwerte sind zertifiziert.
Tabelle 1: Vergleich der Reglermerkmale

Merkmal Standard-Industrieregler Langlebiger UHP-CO₂-Regler
Material des Hauptkörpers Messing oder Edelstahl 304 Edelstahl 316L, Hastelloy oder ENP-beschichteter 316L
Membran Elastomer (Nitril) Geschweißte, hermetische Vollmetallmembran oder PTFE
Federwerkstoff Musikdraht oder Edelstahl 302 Inconel X-750 oder Elgiloy
Dichtungen Buna-N-O-Ringe FFKM-Perfluorelastomer oder PTFE
Innenoberfläche Bearbeitet (Ra ~32 µin) Elektropoliert (Ra < 15 µin)
Leckagerate ~1 × 10⁻⁶ atm cc/s ≤ 1 × 10⁻⁹ atm cc/s He
Korrosionsbeständigkeit Auf milde Umgebungen beschränkt Hervorragend; ausgelegt für den Einsatz in sauren/chloridhaltigen Umgebungen
Erwartete Lebensdauer 2–5 Jahre (moderater Betrieb) 10+ Jahre (in korrosiver Umgebung)

Anwendungsspezifische Überlegungen
Der Wert eines langlebigen Reglers zeigt sich in bestimmten anspruchsvollen Anwendungen:

Halbleiterfertigung: In Ätz- oder Abscheidungsanlagen, in denen CO₂ zur Kammerreinigung oder als Prozessgas verwendet wird, dürfen Regler keine Metallionen (Na⁺, K⁺, Fe²⁺) oder Partikel einbringen. Korrosion durch HF-Dämpfe in der Umgebung stellt eine ständige Gefahr dar. Oft wird ein hermetisch abgedichteter, elektropolierter Regler aus Hastelloy vorgeschrieben.
Pharmazie und Biotechnologie: Bei der Fermentation (pH-Regelung) oder der Extraktion mit überkritischen Flüssigkeiten (SFE) sind Gasreinheit und die Zuverlässigkeit des Reglers unverzichtbar. Die Konstruktion muss für die Dampfsterilisation (SIP) oder die Reinigung vor Ort (CIP) geeignet sein, was Materialien erfordert, die wiederholten thermischen und chemischen Zyklen standhalten.
Lebensmittel und Getränke (industrieller Maßstab): Bei der Karbonisierung oder Abfüllung im großen Maßstab sind Zuverlässigkeit und Hygiene entscheidend. Auch wenn nicht immer ultrahochreine (UHP) Bedingungen herrschen, muss der Regler häufigen Reinigungen mit alkalischen oder sauren Reinigungsmitteln standhalten, ohne zu korrodieren.
Schifffahrt und Offshore: Auf Plattformen oder Schiffen sind Geräte ständig Salznebel ausgesetzt. Außenkorrosion kann einen Regler schnell funktionsunfähig machen. Hier sind Außenbeschichtungen in Marinequalität und vollständig abgedichtete Einstellbaugruppen entscheidend.
Analyse- und Forschungslabore: Hochpräzise Instrumente wie GC-MS oder NMR erfordern äußerst stabile Gasversorgungen. Ein Regler, der innerer Korrosion widersteht, gewährleistet über viele Jahre hinweg die für empfindliche Messungen erforderliche Basislinienstabilität und Reinheit.

Lebenszykluskostenanalyse und Wartung
Zwar sind die anfänglichen Investitionskosten für einen langlebigen UHP-Regler höher als bei einem Standardmodell, doch sind die Gesamtbetriebskosten (TCO) deutlich niedriger. Die Kosten werden über einen Zeitraum von 10 Jahren analysiert:

Reduzierte Ausfallzeiten: Ungeplante Ausfälle in kontinuierlichen Prozessen können Tausende pro Stunde kosten. Zuverlässigkeit verhindert solche Vorfälle.
Verlängerte Kalibrierungs- und Wartungsintervalle: Die robuste Bauweise gewährleistet eine länger anhaltende Genauigkeit, wodurch sich die Zeit zwischen den Neukalibrierungen potenziell verdoppeln oder verdreifachen lässt.
Vermeidung vorzeitiger Austauschmaßnahmen: Anstatt einen korrodierten Regler alle 2–3 Jahre auszutauschen, hält das langlebige Gerät ein Jahrzehnt oder länger.
Geschützte Anlagenintegrität: Durch die Verhinderung von Gasverunreinigungen können weitaus teurere nachgeschaltete Komponenten (z. B. die Kammer eines Prozessgeräts oder eine Analysesäule) geschont werden.
Die Wartung sollte, sofern erforderlich, gemäß den Herstelleranweisungen erfolgen und umfasst häufig einen Werksservice, bei dem der Regler unter Verwendung zertifizierter OEM-Teile überholt und auf die ursprünglichen Spezifikationen zurückgesetzt wird.

Anwendung eines Druckreglers für ultrahochreines Gas
Anwendung eines Druckreglers für ultrahochreines Gas
Fazit
Der „langlebige UHP-CO₂-Regler“ ist nicht nur eine schrittweise Verbesserung, sondern ein Paradigmenwechsel in der Gashandhabung für aggressive Umgebungen. Durch die Integration fortschrittlicher, korrosionsbeständiger Legierungen, den Einsatz hermetischer Dichtungstechnologie und die Umsetzung eines spaltfreien Designs mit hoher Oberflächengüte beheben diese Regler die grundlegenden Ausfallursachen ihrer Vorgängermodelle. Sie verwandeln den Regler von einem Verschleißteil in eine zuverlässige, langlebige Systemkomponente. Für Ingenieure und Betreiber, die kritische Prozesse verwalten, bei denen CO₂ korrosiven Herausforderungen ausgesetzt ist, ist die Investition in dieses Maß an Langlebigkeit eine strategische Entscheidung, die die Reinheit schützt, die Sicherheit gewährleistet, die Produktivität steigert und langfristig eine nachweislich überlegene Kapitalrendite liefert. Die Technologie stellt eine notwendige Weiterentwicklung dar und gewährleistet, dass die Gasversorgungsinfrastruktur mit den steigenden Anforderungen moderner, risikoreicher Industrie- und Forschungsanwendungen Schritt hält.
