Behebung häufiger Probleme bei Helium-Gasumschalt-Verteileranlagen

{{{sourceTextContent.subTitle}}}

Behebung häufiger Probleme bei Helium-Gasumschalt-Verteileranlagen

{{{sourceTextContent.description}}}

Helium-Gasumschaltverteiler sind entscheidende Komponenten in Laboren, Analyseeinrichtungen, der Halbleiterfertigung und medizinischen Bildgebungszentren, da sie eine kontinuierliche Versorgung mit dieser unverzichtbaren, endlichen Ressource in hoher Reinheit gewährleisten. Systemausfälle können zu kostspieligen Ausfallzeiten, einer Beeinträchtigung der Datenintegrität und Sicherheitsrisiken führen. Dieser Artikel bietet eine strukturierte Methodik zur Fehlerbehebung für die häufigsten Probleme, die bei diesen Systemen auftreten, wobei der Schwerpunkt auf Druckschwankungen, Leckagen, Fehlern bei der automatischen Umschaltung und Verunreinigungen liegt. Es wird eine Kombination aus proaktiven Wartungsstrategien und reaktiven Diagnoseschritten beschrieben, um die Zuverlässigkeit und Sicherheit des Systems zu maximieren.

Die entscheidende Rolle von Helium-Gasumschaltverteilern
Helium ist aufgrund seiner einzigartigen Eigenschaften – Inertheit, hohe Wärmeleitfähigkeit und geringe Atomgröße – unverzichtbar für Anwendungen wie die Gaschromatographie (GC), die GC-Massenspektrometrie (GC-MS), die Kühlung bei der MRT und die Lecksuche. Angesichts der hohen Kosten und der Schwankungen in der Versorgung ist eine effiziente Nutzung von größter Bedeutung. Ein Umschaltverteiler-System besteht typischerweise aus zwei oder mehr Heliumgasflaschen (oft einer „primären“ und einer „sekundären“ oder „Flaschenbank“), die über Hochdruckschläuche mit einem Verteilerrahmen verbunden sind, der mit Druckreglern, Ventile, eine Druckumschaltvorrichtung sowie einen Ausgangsregler, der das Gas mit konstantem Druck und Durchfluss an die Verwendungsstelle liefert.

Die Hauptfunktion besteht in der automatischen oder manuellen Umschaltung von einer leeren auf eine volle Flasche, ohne die Gasversorgung zu unterbrechen. Hinter diesem scheinbar einfachen Vorgang verbirgt sich ein komplexes Zusammenspiel von mechanischen, pneumatischen und manchmal auch elektronischen Komponenten, von denen jede eine potenzielle Fehlerquelle darstellt. Eine effektive Fehlerbehebung erfordert eine systematische Vorgehensweise, ein Verständnis für den Aufbau des Systems und die strikte Einhaltung von Sicherheitsvorschriften, da diese Systeme unter hohem Druck betrieben werden (bis zu 3000 psi / 207 bar bei vollen Gasflaschen).

Grundlegende Sicherheits- und Vorbereitungsmaßnahmen
Vor Beginn jeglicher Fehlerbehebung:

Persönliche Schutzausrüstung (PSA): Tragen Sie stets eine Schutzbrille mit Seitenschutz und strapazierfähige Handschuhe.
Belüftung: Stellen Sie sicher, dass der Bereich gut belüftet ist. Helium ist zwar ungiftig, kann jedoch durch Verdrängung des Sauerstoffs als einfaches Erstickungsmittel wirken.
Systemkenntnisse: Konsultieren Sie die Handbücher des Herstellers für spezifische Schaltpläne, Druckangaben und Teilenummern.
Druckentlastung: Trennen Sie das nachgeschaltete System und die relevanten Abschnitte des Verteilers vom Druck und entlasten Sie diese, bevor Sie Komponenten überprüfen oder austauschen. Verwenden Sie das entsprechende Entlüftungs- oder Spülventil.
Leckageerkennung: Halten Sie ein zertifiziertes Helium-Leckdetektionsgerät oder eine kompatible Leckdetektionslösung (Seifenwasser, das für Hochdruckgas formuliert ist – niemals Haushaltsseife) bereit.

Häufiges Problem 1: Unregelmäßiger Ausgangsdruck oder Druckverlust
Symptome: Nachgeschaltete Instrumente melden einen niedrigen Trägergasdruck, eine unregelmäßige Basislinie oder können die eingestellten Durchflussraten nicht aufrechterhalten. Möglicherweise wird der Systemalarm für niedrigen Druck ausgelöst.

Schritte zur Fehlerbehebung:

Primärversorgung prüfen: Überprüfen Sie den Druck der derzeit in Betrieb befindlichen Gasflasche(n). Ein Flaschenkennwert nahe Null bedeutet, dass die Flasche leer ist – leiten Sie einen manuellen Wechsel ein. Gehen Sie nicht davon aus, dass eine automatische Umschaltung stattgefunden hat.
Umschaltmechanismus überprüfen:
Bei mechanischen (Drucksensor-)Umschaltern: Diese verwenden einen Kolben oder eine Membran, die ein Ventil betätigt. Wenn die Hauptversorgung aufgebraucht ist, aber keine Umschaltung stattgefunden hat, ist der Sensormechanismus möglicherweise durch Partikel verschmutzt oder defekt. Klopfen Sie vorsichtig gegen das Gehäuse des Umschalters; manchmal lässt sich ein festsitzender Kolben dadurch lösen. Entlasten Sie das System und überprüfen/reinigen oder ersetzen Sie die Schalteinheit gemäß der Bedienungsanleitung.
Bei elektronischen Schaltern: Überprüfen Sie die Stromversorgung des Geräts. Überprüfen Sie die Sollwerte für den Umschaltdruck. Zeigen die elektronischen Druckwandler korrekte Werte an? Ein defekter Sensor oder ein defektes Magnetventil kann die Aktivierung verhindern.

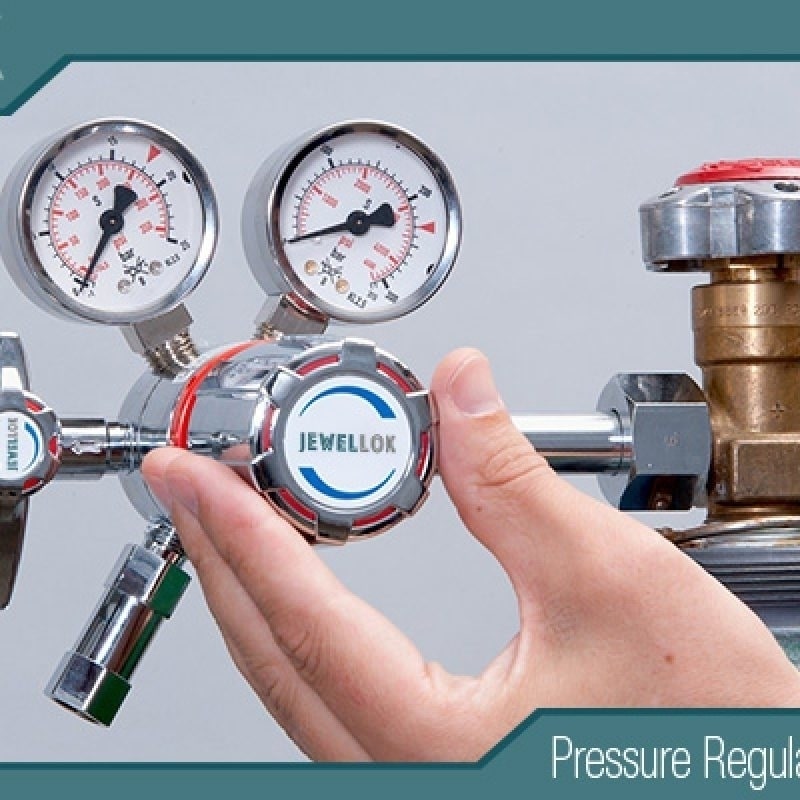

Regler überprüfen: Der zweistufige Regler am Auslass des Verteilers ist eine häufige Fehlerquelle.
Kriechdruck: Wenn der Ausgangsdruck im Laufe der Zeit ohne Last langsam ansteigt, ist der Reglersitz wahrscheinlich beschädigt. Dies erfordert den Austausch des Reglers oder seines internen Sitzsatzes.
Druckabfall: Wenn der Druck bei konstantem Durchfluss abfällt, ist der Regler möglicherweise für den Bedarf unterdimensioniert oder defekt. Testen Sie dies, indem Sie das nachgeschaltete Ventil schließen; wenn sich der Druck wieder einstellt, funktioniert der Regler, hat aber möglicherweise seine Durchflussgrenze erreicht.
Blockierung: Der eingestellte Druck wird nicht erreicht. Möglicherweise ist die Membran gerissen oder die Feder beschädigt.
Durchfluss und Verstopfungen stromabwärts überprüfen: Schließen Sie das Auslassventil am Verteiler. Wenn sich der Ausgangsdruck wieder einstellt und stabil bleibt, liegt das Problem stromabwärts – ein vollständig geöffnetes Instrumentenventil, eine gerissene Auskleidung oder ein Leck im GC-System. Stellt sich der Druck nicht wieder ein, liegt das Problem im Verteiler.

Häufiges Problem 2: Gaslecks
Symptome: Unerwartet schneller Gasverbrauch aus der Flasche (deutlich schneller als bisherige Verbrauchsraten), hörbares Zischen (in schweren Fällen) oder Feststellung durch einen Lecksucher.

Schritte zur Fehlerbehebung (bei unter Druck stehendem System durchführen):

Hochdruckanschlüsse (Flasche an Verteiler): Diese CGA-Anschlüsse (Compressed Gas Association) sind die häufigsten Leckquellen. Tragen Sie eine Lecksuchlösung auf:
Den Ventilschaft der Flasche.
Die Mutter-/Hülsenverbindung am Verteiler-Einlass.
Die Ventilspindeln der Spül- und Entlüftungsventile. Blasen weisen auf ein Leck hin. Ziehen Sie die Verbindungen vorsichtig an – zu festes Anziehen kann zu Abrieb oder Rissen an den Messinghülsen führen. Die Regel lautet: „Handfest anziehen und dann eine Viertelumdrehung bis eine halbe Umdrehung mit einem Schraubenschlüssel nachziehen.“
Niederdruckanschlüsse (Verteilerausgang): Überprüfen Sie alle Schlauchanschlüsse (Swagelok, VCJ usw.), die zum Messgerät führen. Stellen Sie sicher, dass die Hülsen nicht übermäßig abgenutzt sind und richtig sitzen.
Interne Leckagen im Verteiler: Defekte Ventile oder Regler können intern von der Hochdruck- zur Niederdruckseite undicht sein, wodurch Gas durch die Entlüftungsöffnung des Reglers entweicht. Dies macht sich oft durch ein konstantes, leises Zischen am Reglergehäuse bemerkbar und lässt sich bestätigen, indem man die Entlüftungsöffnung verschließt und beobachtet, ob sich der Druck aufbaut. In diesem Fall ist eine Wartung des Reglers erforderlich.
Leckage am Umschaltventil: Die Dichtung im automatischen Umschaltventil kann verschleißen. Um dies zu prüfen, müssen Abschnitte des Verteilers isoliert und separat einer Druckprüfung unterzogen werden.

Häufiges Problem 3: Ausfall der automatischen Umschaltung
Symptome: Das System lässt die primäre Gasflasche vollständig leerlaufen, was zu einem Ausfall des Messgeräts führt, bevor ein Bediener manuell auf die sekundäre Versorgung umschaltet.

Schritte zur Fehlerbehebung:

Sekundärversorgung überprüfen: Stellen Sie sicher, dass die sekundären Zylinder geöffnet sind und über ausreichenden Druck verfügen. Ein automatisches System kann nicht auf eine leere oder geschlossene Bank umschalten.
Ventilstatus prüfen: Bei einigen Verteilerblöcken müssen die manuellen Absperrventile für jede Bank in der richtigen Position (beide offen) sein, damit der automatische Betrieb funktioniert. Überprüfen Sie dies.
Prüfen Sie den Umschaltpunkt:
Mechanische Schalter: Der Umschaltpunkt ist oft einstellbar (z. B. 200 psi). Schließen Sie bei laufendem System langsam das Ventil der Primärzylinderbank. Beobachten Sie das Manometer für die Primärbank. Bei Erreichen des festgelegten Drucks sollten Sie ein deutliches „Klack“ hören, wenn die Umschaltung erfolgt und der Primärmanometerwert auf Null fällt. Wenn keine Umschaltung erfolgt, ist der Mechanismus defekt.
Elektronische Schalter: Führen Sie denselben Test durch. Zeigt das elektronische Display den Druckabfall an? Ändert sich die Status-LED? Ist ein „Klicken“ des Magnetventils zu hören? Der Fehler könnte beim Sensor, in der Steuerlogik oder am Magnetventil liegen. Überprüfen Sie alle elektrischen Anschlüsse.
Auf klemmende Bauteile prüfen: Partikelverunreinigungen durch Zylindergas (selten, aber möglich) oder verschlissene Membranmaterialien können dazu führen, dass Ventile oder Kolben klemmen. Eine regelmäßige Spülung des Verteilers kann dies verhindern.

Häufiges Problem 4: Probleme mit der Gasreinheit und Verunreinigungen
Symptome: Erhöhtes Grundrauschen, Geisterpeaks oder schlechte Empfindlichkeit bei GC/MS-Anwendungen. Häufiges Durchbrennen der Glühfäden in MS-Detektoren.

Schritte zur Fehlerbehebung:

Verunreinigungsquelle: Der erste Verdächtige ist die Gasquelle selbst. Installieren Sie eine neue, zertifizierte Hochreinheits-Heliumflasche, um dies auszuschließen.
Unzureichende Spülung: Nach einem Flaschenwechsel müssen der Verteiler und alle Verbindungsleitungen gründlich gespült werden, um atmosphärische Gase (Sauerstoff, Stickstoff, Feuchtigkeit) zu entfernen, die während des Wechsels eingedrungen sind. Befolgen Sie ein ordnungsgemäßes Spülverfahren: Öffnen Sie das Flaschenventil einen Spalt breit, spülen Sie den Hochdruckanschluss, schließen Sie den Verteiler an, öffnen Sie ihn vollständig und entlüften Sie über das Spülventil des Verteilers mehrere Minuten lang mit hoher Durchflussrate, bevor Sie das Gerät versorgen.
Interne Verunreinigung des Verteilers: Feuchtigkeit oder Luft können durch ein mikroskopisch kleines Leck in den Verteiler gesaugt werden, wenn das System ausgeschaltet ist und unter Vakuum steht (z. B. durch eine Instrumentenpumpe). Setzen Sie das System unter Druck und prüfen Sie es auf Undichtigkeiten wie in Abschnitt 4 beschrieben.
Defekte oder fehlende Filterung: Die meisten Anwendungen mit hochreinen Gasen erfordern Inline-Reiniger (Sauerstoff-/Feuchtigkeitsfallen, Kohlenwasserstofffallen), die hinter dem Verteilerausgang angebracht werden. Bei auftretenden Problemen den Lebensdauerindikator des Reinigers überprüfen oder diesen vorbeugend austauschen. Sicherstellen, dass der richtige Reinigertyp für die jeweilige Verunreinigung verwendet wird.

Vorbeugende Wartung: Die beste Form der Fehlerbehebung
Ein Plan zur vorbeugenden Wartung kann 90 % der häufigen Probleme vermeiden:

Täglich/wöchentlich: Notieren Sie die Flaschendrücke. Führen Sie eine Sichtprüfung auf offensichtliche Undichtigkeiten, Beschädigungen oder Korrosion durch.
Monatlich: Führen Sie eine umfassende Dichtheitsprüfung an allen Anschlüssen durch. Überprüfen Sie die automatische Umschaltfunktion, indem Sie den leeren Zustand der Primärflasche simulieren.
Alle 6 Monate: Tauschen Sie die Gasfilter/-reiniger am Ausgang planmäßig aus, nicht erst, wenn Probleme auftreten. Überprüfen und reinigen Sie die Entlüftungsöffnungen der Druckminderer.
Jährlich: Ziehen Sie eine professionelle Kalibrierung und Inspektion der Regler und Schalter in Betracht. Ersetzen Sie alle Dichtungskomponenten (O-Ringe, Dichtungen) im Verteiler gemäß den Empfehlungen des Herstellers.
Beim Flaschenwechsel: Verwenden Sie an CGA-Anschlüssen stets neue, verformbare Dichtungen (BOSS™-Dichtungen). Verwenden Sie niemals Teflonband an Hochdruck-Gasanschlüssen.

Fazit
Die Fehlerbehebung bei einem Helium-Umschaltverteiler-System ist ein methodischer Ausschlussprozess, der an der Gasquelle beginnt und sich stromabwärts bis zur Verwendungsstelle fortsetzt. Die häufigsten Ursachen sind einfach: leere Flaschen, unzureichende Spülung und Undichtigkeiten an den Anschlüssen. Das Verständnis der Fehlermodi komplexerer Komponenten wie Druckschalter und zweistufiger Regler ist jedoch der Schlüssel zur Lösung hartnäckiger Probleme.

Es ist von unschätzbarem Wert, Zeit in die Schulung des Bedienpersonals hinsichtlich des korrekten Umgangs mit Gasflaschen, der Umschaltverfahren und der Dichtheitsprüfung zu investieren. Darüber hinaus ist die Einrichtung und Einhaltung eines strengen vorbeugenden Wartungsprogramms die wirksamste Strategie, um eine kontinuierliche, reine und sichere Heliumversorgung zu gewährleisten und damit empfindliche Messgeräte, wertvolle Daten und die Betriebskontinuität zu schützen. In Zeiten der Helium-Einsparung ist ein gut gewartetes Verteilersystem nicht nur eine technische Notwendigkeit, sondern auch eine wirtschaftliche und ökologische Notwendigkeit.
