Was ist eine VMB-Ventilverteilerbox?

Einleitung

Im Bereich der industriellen Gas- und Flüssigkeitsverteilungssysteme ist die Ventilverteilerbox (VMB) eine entscheidende Komponente, die darauf ausgelegt ist, Sicherheit, Effizienz und Zuverlässigkeit zu verbessern. Ein VMB ist im Wesentlichen ein geschlossenes System, das eine einzelne Gas- oder Flüssigkeitsquelle aufnimmt und diese an mehrere Verbrauchsstellen verteilt, beispielsweise an Werkzeuge oder Prozesse in Fertigungsumgebungen. Diese Verteilung erfolgt unter Einbeziehung von Funktionen zur Entlüftung, Spülung und Überwachung, um einen sicheren Betrieb zu gewährleisten, insbesondere beim Umgang mit gefährlichen, toxischen oder hochreinen Substanzen. VMBs kommen häufig in Branchen zum Einsatz, in denen eine präzise Steuerung des Gasdurchflusses von entscheidender Bedeutung ist, um Verunreinigungen, Leckagen oder Unterbrechungen zu verhindern, die zu kostspieligen Ausfallzeiten oder Sicherheitsrisiken führen könnten.

Die Hauptfunktion eines VMB besteht darin, eine Gas-Großversorgung – ob gefährlich oder ungefährlich – auf mehrere Abzweigungen aufzuteilen, ohne die Integrität des Systems zu beeinträchtigen. Beispielsweise sorgen VMBs in Halbleiterfertigungsanlagen, in denen ultrahochreine Gase für Prozesse wie Ätzen und Abscheidung unerlässlich sind, dafür, dass Gase wie Stickstoff, Argon oder Spezialchemikalien gleichmäßig und sicher zugeführt werden. Diese Gehäuse sind häufig modular aufgebaut und ermöglichen Konfigurationen mit 4 bis 8 oder mehr „Sticks“ – einzelnen Gasleitungen, die mit Ventilen und Reglern ausgestattet sind. Dank dieser Modularität lassen sich VMBs an verschiedene Betriebsgrößen anpassen, von kleinen Forschungslabors bis hin zu großen Industrieanlagen.

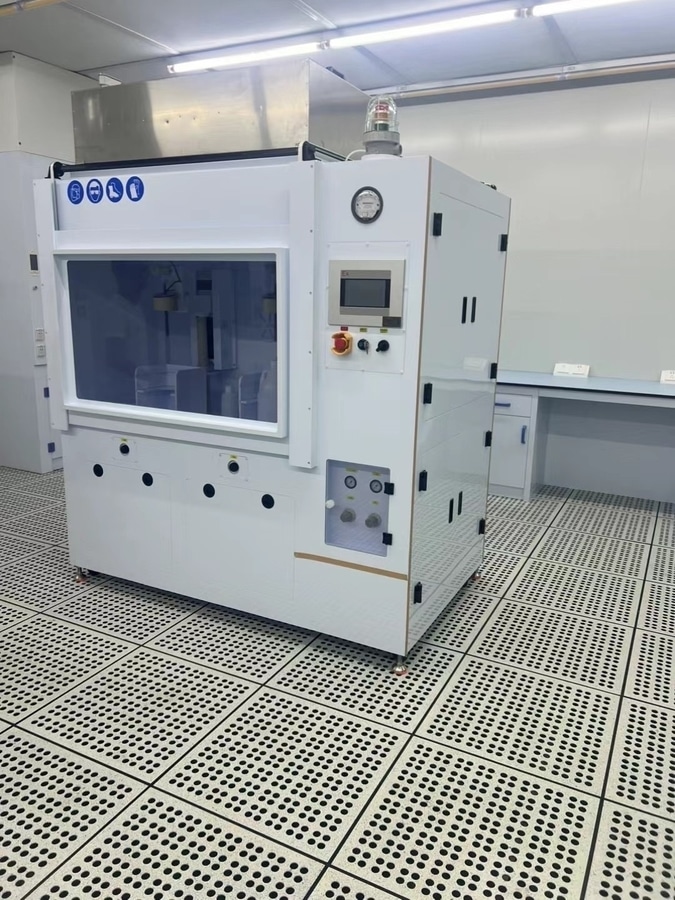

Umschaltverteiler-Systeme für Spezialgase
Umschaltverteiler-Systeme für Spezialgase
VMBs unterscheiden sich von einfacheren Ventilverteilern oder -panels (VMPs) dadurch, dass es sich um vollständig geschlossene Gehäuse handelt, die durch Merkmale wie selbstschließende Türen, Sprinkleranlagen und Entlüftungsöffnungen einen zusätzlichen Schutz bieten. Sie können manuell, halbautomatisch oder vollautomatisch betrieben werden, wobei letztere mit speicherprogrammierbaren Steuerungen (SPS) ausgestattet sind, die eine Echtzeitüberwachung sowie automatische Abschaltungen bei Anomalien wie übermäßigem Durchfluss oder Druckspitzen ermöglichen. Das Gehäuse besteht in der Regel aus robusten Materialien wie geschweißtem Stahl und verfügt über Sicherheitsglasfenster zur Sichtprüfung, wodurch die Einhaltung von Industriestandards wie denen der SEMI (Semiconductor Equipment and Materials International) oder UL-Zulassungen gewährleistet wird.

Die Bedeutung von VMBs in der modernen Fertigung kann gar nicht hoch genug eingeschätzt werden. Da die Industrie nach höherer Effizienz und strengeren Sicherheitsvorschriften strebt, reduzieren diese Systeme den Bedarf an mehreren unabhängigen Gasleitungen und minimieren so Installationskosten, Platzbedarf und potenzielle Fehlerquellen. Marktanalysen zufolge wird der weltweite VMB-Markt voraussichtlich erheblich wachsen, angetrieben durch Expansionen in den Bereichen Halbleiter, Biopharmazeutika und erneuerbare Energien. Dieses Wachstum spiegelt die Rolle der VMBs bei der Ermöglichung einer skalierbaren, sicheren Gasverteilung in einer Zeit zunehmend komplexer industrieller Prozesse wider.

Im Wesentlichen ist ein VMB mehr als nur eine Verteilerstation; es ist eine Sicherheitsvorrichtung, die Steuerung, Überwachung und Sicherheit in einer kompakten Einheit vereint. Ein Verständnis seiner Komponenten, seiner Funktionsweise und seiner Anwendungsbereiche verdeutlicht, warum es in Umgebungen mit hohem Risiko unverzichtbar geworden ist.

Geschichte und Entwicklung von VMBs

Die Entwicklung von Ventilverteilerboxen geht auf die sich wandelnden Anforderungen von Branchen zurück, die auf eine präzise Gasversorgung angewiesen sind, insbesondere in der Halbleiter- und Elektronikindustrie. Zwar sind die genauen Ursprünge in öffentlichen Aufzeichnungen nicht gut dokumentiert, doch hat das Konzept von Verteileranlagen für die Fluidverteilung seine Wurzeln im Industrieingenieurwesen des frühen 20. Jahrhunderts, als einfache Ventilanordnungen in Ölraffinerien und Chemieanlagen zur Steuerung von Durchflüssen eingesetzt wurden. Die spezialisierten VMB, wie wir sie heute kennen, entstanden jedoch Ende der 1990er und Anfang der 2000er Jahre, zeitgleich mit dem Boom in der Mikroelektronik und der Nachfrage nach Gasversorgungssystemen für ultrahochreine (UHP) Gase.

Eine der ersten nennenswerten Ankündigungen kam 2003 von Air Products, das eine neue „Liquid Valve Manifold Box“ (VMB) mit einem gemeinsamen Spül- und Entlüftungsverteiler vorstellte, die auf Kosteneinsparungen abzielt und gleichzeitig volle Funktionalität und Sicherheit gewährleistet. Diese Innovation war speziell auf die Halbleiterfertigung zugeschnitten, wo die Prozesse kontaminationsfreie Umgebungen erfordern. Zuvor stützte sich die Gasverteilung häufig auf dezentrale Anlagen, was zu Ineffizienzen und höheren Risiken führte. Die Einführung von VMBs behob diese Probleme durch die Zentralisierung der Steuerung und die Integration von Sicherheitsmerkmalen wie der automatisierten Spülung.

Mitte der 2000er Jahre begannen Unternehmen wie Linde und Applied Energy Systems, fortschrittliche VMBs mit Funktionen wie halbautomatischen Steuerungen und integrierter Überwachung anzubieten. So aktualisierte beispielsweise SEMI-GAS Systems im Jahr 2011 seine halbautomatischen VMB-Konstruktionen, um Kosten, Platzbedarf und den Verbrauch an Versorgungsmedien zu senken, was einen Trend hin zu kompakteren und effizienteren Systemen widerspiegelte. Diese Entwicklung wurde durch das Wachstum der Halbleiterindustrie vorangetrieben, in der die Fertigungsanlagen (Fabs) rasch expandierten und eine skalierbare Gasverteilung ohne proportionalen Ausbau der Infrastruktur erforderten.

In den 2010er Jahren gab es weitere Fortschritte, darunter Modelle mit hohem Durchfluss, die bis zu 600 Standardliter pro Minute (slpm) bewältigen konnten, wie SEMI-GAS 2015 für seine vollautomatischen 8-Leiter-VMBs hervorhob. Die Integration mit SPSen und Notabschaltsystemen wurde zum Standard, beeinflusst durch strengere Vorschriften von Behörden wie der OSHA und der EPA. Der Markt dehnte sich über den Halbleiterbereich hinaus auf die Biopharma-, Solar- und Luft- und Raumfahrtindustrie aus, mit weltweiter Verbreitung in Regionen wie Asien, wo die Produktion von LCDs und Solarmodulen stark anstieg.

Heute entwickeln sich VMBs dank intelligenter Technologien wie der IoT-gestützten Überwachung für die vorausschauende Wartung weiter. Marktprognosen deuten auf ein stetiges Wachstum hin, wobei der Marktwert von 1,2 Milliarden US-Dollar im Jahr 2024 auf 2,1 Milliarden US-Dollar bis 2033 steigen wird, bei einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von 7,5 %. Diese Entwicklung unterstreicht den Wandel der VMB von einem Nischenwerkzeug zu einem Eckpfeiler des modernen industriellen Gasmanagements.

Komponenten einer VMB

Eine Ventilverteilerbox (VMB) besteht aus mehreren miteinander verbundenen Komponenten, die zusammenwirken, um eine sichere und effiziente Gasverteilung zu gewährleisten. Das Herzstück bildet das Gehäuse, das in der Regel aus geschweißtem 11-Gauge-Stahl gefertigt ist, um eine lange Lebensdauer zu gewährleisten. Es verfügt über eine selbstschließende, selbstverriegelnde Tür, ein 1/4-Zoll dickes Sicherheitsglasfenster zur Inspektion sowie UL-zugelassene Sprinkleranlagen zur Gefahrenminderung. Das Gehäuse kann außerdem Abluftöffnungen umfassen, die an Gebäudesysteme angeschlossen sind – insbesondere für giftige Gase – sowie Befestigungspunkte für die Wand- oder Rackmontage.

Die wichtigsten Funktionselemente sind die „Sticks“ – modulare Gasleitungen, die oft in Konfigurationen mit 4, 6, 8 oder bis zu 12 Sticks pro Box angeordnet sind. Jeder „Stick“ umfasst eine Reihe von Ventilen: manuelle Ventile zur grundlegenden Steuerung, pneumatische (luftbetätigte) Ventile für den automatisierten Betrieb sowie Notabsperrventile, die bei Alarmen aktiviert werden. Zwischen den Ventilen ermöglichen Spülanschlüsse das Entlüften und Spülen des Systems mit Inertgasen wie Stickstoff, um Verunreinigungen oder gefährliche Rückstände zu entfernen.

Druckregler sind von entscheidender Bedeutung, da sie das unter hohem Druck einströmende Gas auf ein für nachgeschaltete Prozesse geeignetes Niveau reduzieren und gleichzeitig einen konstanten Durchfluss gewährleisten. Manometer und Messwandler überwachen Druck und Durchfluss in Echtzeit und sind häufig in Massendurchflussmesser oder -regler integriert, um präzise Messungen zu gewährleisten. Bei fortgeschrittenen Modellen überwacht eine SPS-basierte Steuerung, wie beispielsweise das GigaGuard™-Notabschaltsystem, den Betrieb und verfügt über programmierbare Eingänge für Sensoren, die hohen Druck, übermäßigen Durchfluss oder Leckagen erkennen.

Zu den weiteren Sicherheitskomponenten zählen LED-Statusanzeigen, akustische Alarme, Abbruchtasten sowie optionale Sensoren wie Tür-/Fensterdetektoren, Giftgaswarnsysteme, UV-/IR-Brandmelder und Plattenheizungen für Gase mit niedrigem Dampfdruck. Für risikoreiche Anwendungen können Flammenschutzvorrichtungen und Gasdetektoren hinzugefügt werden. Die Materialien werden unter Berücksichtigung der Kompatibilität ausgewählt – bei korrosiven Medien häufig Edelstahl oder Polypropylen –, um eine Kontamination in UHP-Umgebungen zu verhindern.

In VMBs für die Flüssigkeitshandhabung sind Komponenten wie Y-Filter und Druckregler enthalten, um Verunreinigungen herauszufiltern und den Durchfluss zu stabilisieren. Alle Baugruppen werden in der Regel in Reinräumen gemäß den Standards der Klasse 100 gefertigt und strengen Prüfungen auf Dichtheit und Funktionsfähigkeit unterzogen. Diese umfassende Auswahl an Komponenten macht VMBs vielseitig einsetzbar und zuverlässig für anspruchsvolle industrielle Anwendungen.

So funktioniert ein VMB

Der Betrieb eines Ventilverteilers (Valve Manifold Box, VMB) basiert auf kontrollierter Verteilung, Überwachung und Sicherheitsprotokollen. Gas gelangt aus einer Großquelle, wie beispielsweise einer Gasflasche oder einem Tank, über einen an den Verteiler angeschlossenen Einlass in die VMB. Im Inneren wird das Gas auf mehrere Leitungsstränge verteilt, von denen jeder als unabhängiger Kanal fungiert.

Druckregler an jedem Leitungsstrang reduzieren den oft hohen Quelldruck auf den für Werkzeuge oder Prozesse erforderlichen Betriebsbereich. Ventile regeln den Durchfluss: Manuelle Ventile ermöglichen ein Eingreifen des Bedieners, während pneumatische Ventile auf Signale der SPS reagieren und sich automatisch öffnen bzw. schließen. Wenn an einem bestimmten Ausgang Gas benötigt wird, öffnet sich das entsprechende Ventil, leitet den Durchfluss weiter und sperrt gleichzeitig die anderen Ausgänge ab, um eine Kreuzkontamination zu verhindern.

Spülen und Entlüften sind für die Wartung von entscheidender Bedeutung. Um eine Komponente zu warten, ohne das gesamte System abschalten zu müssen, nutzen Bediener Spülanschlüsse, um die Leitung mit Inertgas zu spülen und Rückstände über Abluftverteiler abzulassen. Dies gewährleistet eine sichere Isolierung und minimiert Ausfallzeiten. Sensoren überwachen die Parameter; treten Anomalien auf, löst die SPS Abschaltungen aus, schließt Ventile und aktiviert Alarme.

Bei halbautomatischen Modellen ist der Bedienungsaufwand minimal – Bediener stellen Parameter über die Steuerung ein, die Routinevorgänge übernimmt. Vollautomatische VMBs nutzen fortschrittliche Algorithmen zur kontinuierlichen Anpassung und unterstützen hohe Durchflussraten von bis zu 600 slpm. Insgesamt legt der Arbeitsablauf der VMBs den Schwerpunkt auf Sicherheit, Effizienz und Zuverlässigkeit bei der Gasführung.

Anwendungsbereiche von VMBs

Ventilverteilerboxen finden breite Anwendung in Branchen, die eine präzise Flüssigkeits- oder Gasverteilung erfordern. In der Halbleiterindustrie verteilen VMBs Spezialgase wie Silan oder Ammoniak an Fertigungsanlagen und gewährleisten so die Zufuhr von ultrahochreinen Gasen (UHP) für die Chip-Produktion. Sie sind unverzichtbar bei der Herstellung von LCD-Bildschirmen und Solarmodulen, wo sie korrosive Gase in Reinräumen handhaben.

In der Biopharmazie und im Gesundheitswesen verwalten VMBs medizinische Gase wie Sauerstoff oder Stickstoff für die Arzneimittelherstellung und -lagerung, wobei Gehäuse eine Kontamination verhindern. In der Luft- und Raumfahrt dienen sie der Verteilung von Treibstoffen oder Hydraulikflüssigkeiten in Testanlagen.

In der chemischen Verarbeitung werden VMBs für gefährliche Flüssigkeiten eingesetzt, um die sichere Verteilung an Reaktoren zu gewährleisten. Forschungslabore an Universitäten setzen sie für Versuchsanlagen mit Edelgasen ein. Auch die Wasseraufbereitung und die LED-Herstellung profitieren von ihrer Effizienz bei der Fluidsteuerung.

Die Vielseitigkeit von VMBs erstreckt sich auf kundenspezifische Anwendungen, wie den Umgang mit Lösungsmitteln oder korrosiven Stoffen in Polypropylen-Gehäusen. Ihre Rolle bei der Risikominimierung macht sie in Umgebungen mit hohen Reinheitsanforderungen und hohem Risiko unverzichtbar.

Vorteile und Nutzen

VMBs bieten zahlreiche Vorteile, darunter erhöhte Sicherheit durch integrierte Abschalt- und Entlüftungsfunktionen, wodurch das Unfallrisiko verringert wird. Sie minimieren Ausfallzeiten, da Wartungsarbeiten isoliert durchgeführt werden können, was Kosten senkt.

Die Effizienz wird durch eine zentralisierte Verteilung gesteigert, was Platz und Rohrleitungen spart. Die individuelle Anpassung gewährleistet Kompatibilität, während die Modularität die Skalierbarkeit unterstützt.

Insgesamt bieten VMBs kosteneffiziente, zuverlässige Lösungen für komplexe Gassysteme.

Installation und Wartung

Die Installation umfasst die Montage des VMBs in der Nähe der Entnahmestellen, den Anschluss an Zu- und Ableitungen sowie die Integration in die Steuerungssysteme. Die Wartung umfasst regelmäßige Inspektionen, Dichtheitsprüfungen und den Austausch von Komponenten in Reinräumen. Schienenmontierte Ausführungen erleichtern den Zugang.

Zukünftige Trends

Zukünftige VMBs werden KI für die vorausschauende Wartung und das IoT für die Fernüberwachung integrieren und sich damit an Industrie 4.0 ausrichten. Nachhaltige Materialien und höhere Durchflusskapazitäten werden den Anforderungen einer umweltfreundlichen Fertigung gerecht.

Einstufiger Ultrahochreinheits-Regler in Halbleiterqualität
Einstufiger Ultrahochreinheits-Regler in Halbleiterqualität
Fazit

Zusammenfassend lässt sich sagen, dass der VMB eine entscheidende Innovation in der Gasverteilung darstellt, die Sicherheit, Effizienz und Anpassungsfähigkeit vereint. Seine kontinuierliche Weiterentwicklung verspricht noch größere Auswirkungen auf die Industrie.
