Chemikalien-Dosieranlage (CDU): Aufbau, Betrieb und Anwendungen in der modernen Prozessindustrie

{{{sourceTextContent.subTitle}}}

Chemikalien-Dosieranlage (CDU): Aufbau, Betrieb und Anwendungen in der modernen Prozessindustrie

{{{sourceTextContent.description}}}

Chemikalien-Dosieranlage (CDU): Aufbau, Betrieb und Anwendungen in der modernen Prozessindustrie

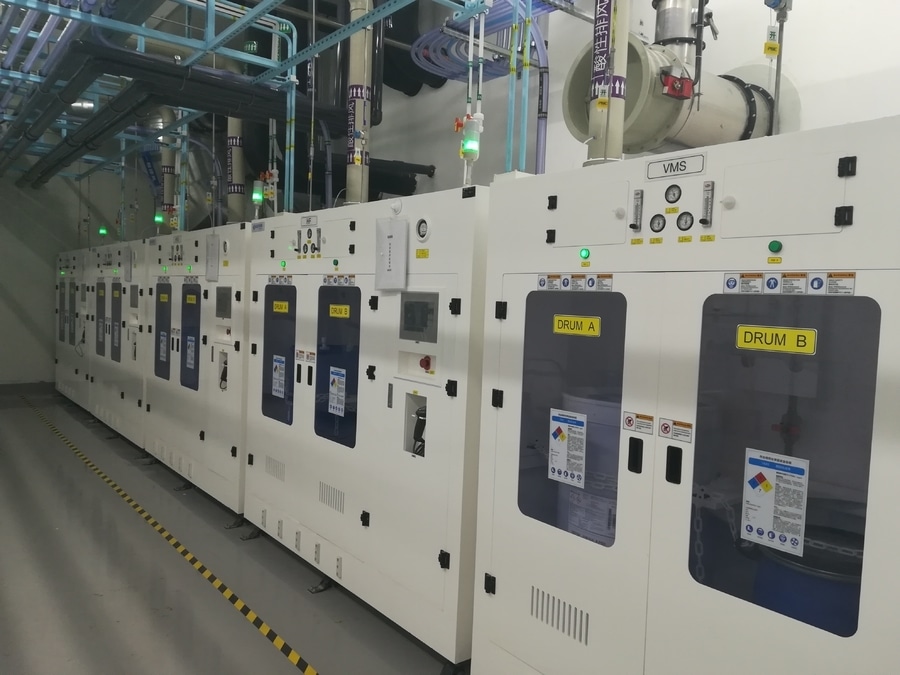

1. Einleitung
Eine Chemikalien-Dosieranlage (CDU) ist ein entscheidendes Teilsystem, das in Branchen zum Einsatz kommt, in denen eine präzise, sichere und kontaminationsfreie Zuführung von Chemikalien erforderlich ist. Zu diesen Branchen zählen die Halbleiterfertigung, die Pharmaindustrie, die chemische Verarbeitung, die Biotechnologie und die Herstellung fortschrittlicher Werkstoffe. Die CDU ist für die Lagerung, Aufbereitung, Dosierung und Zuführung flüssiger oder gasförmiger Chemikalien zu Prozessanlagen mit hoher Genauigkeit und Wiederholbarkeit zuständig.

Da Fertigungsprozesse immer komplexer und empfindlicher werden, insbesondere bei der Halbleiterfertigung im Nanometerbereich, ist der Bedarf an ultrareinen, zuverlässigen und automatisierten Chemikalienzufuhrsystemen erheblich gestiegen. CDUs spielen eine entscheidende Rolle bei der Gewährleistung der Prozesskonsistenz, der Minimierung der Exposition von Menschen gegenüber Gefahrstoffen und der Optimierung der Effizienz beim Chemikalieneinsatz.

Dieser Artikel bietet einen umfassenden Überblick über CDU-Systeme, einschließlich ihrer Konstruktionsprinzipien, Komponenten, Funktionsweisen, Regelungsstrategien und industriellen Anwendungen.

Stickstoff-Verteilerplatte für Einzelgasschrank und Ventilverteilerkasten
Stickstoff-Verteilerplatte für Einzelgasschrank und Ventilverteilerkasten
2. Funktionsübersicht einer CDU
Im Kern erfüllt eine Chemikalien-Dosieranlage mehrere Schlüsselfunktionen:

Lagerung und Eindämmung von Chemikalien
Präzise Messung und Dosierung
Druck- und Durchflussregelung
Filtration und Reinigung
Sichere Weiterleitung an Prozessanlagen
Überwachung und Steuerung
Eine CDU fungiert als Schnittstelle zwischen der Chemikalienversorgung in Großmengen (z. B. Fässer, Tanks oder Gasflaschen) und den Endverbrauchsanlagen. Sie stellt sicher, dass Chemikalien unter kontrollierten Bedingungen – einschließlich Durchflussrate, Druck, Temperatur und Reinheit – zugeführt werden.

3. Hauptkomponenten einer CDU
Eine typische CDU besteht aus mehreren integrierten Teilsystemen, von denen jedes für eine bestimmte Funktion ausgelegt ist:

3.1 Chemikalienlagersystem
Das Lagersystem umfasst Tanks oder Behälter, die für die sichere Aufbewahrung von Chemikalien ausgelegt sind. Diese können je nach chemischer Verträglichkeit aus Materialien wie Edelstahl, Fluorpolymeren (z. B. PTFE, PFA) oder hochreinen Kunststoffen gefertigt sein.

Zu den wichtigsten Merkmalen gehören:

Füllstandssensoren zur Überwachung des Volumens
Sekundäre Auffangvorrichtung zur Vermeidung von Leckagen
Entlüftungssysteme zur Druckregelung
Inertgas-Spülung (z. B. Stickstoff) zur Verhinderung von Verunreinigungen
3.2 Pump- und Fördersystem
Das Pumpsystem ist für den Transport der Chemikalien vom Lagerort zum Einsatzort zuständig. Zu den gängigen Pumpentypen gehören:

Membranpumpen – geeignet für hochreine Anwendungen
Schlauchpumpen – ideal bei geringem Kontaminationsrisiko
Zahnradpumpen – für präzisen Volumenstrom
Die Auswahl hängt von Faktoren wie den chemischen Eigenschaften, der erforderlichen Durchflussrate und den Reinheitsstandards ab.

3.3 Durchflussregelung und -messung
Eine genaue Chemikalienzufuhr wird erreicht durch:

Massendurchflussregler (MFCs)
Durchflussmesser (Coriolis-, Ultraschall- oder thermische Durchflussmesser)
Regelventile (manuell oder automatisiert)
Diese Komponenten gewährleisten eine gleichmäßige Dosierung, was bei Anwendungen wie der Photolithografie oder dem chemischen Ätzen von entscheidender Bedeutung ist.

3.4 Filtersystem
Um die chemische Reinheit zu gewährleisten, verfügen CDUs über mehrstufige Filtersysteme:

Vorfilter für grobe Verunreinigungen
Feinfilter (bis in den Submikronbereich)
Reinstfilter für Chemikalien in Halbleiterqualität
Die Filterung verhindert, dass Partikel in empfindliche Prozessgeräte gelangen.

3.5 Druckregelsystem
Druckregler und Sensoren sorgen für stabile Förderbedingungen. Dies ist besonders wichtig bei gasbasierten CDUs, bei denen Druckschwankungen die Prozessergebnisse beeinträchtigen können.

Zu den Komponenten gehören:

Druckregler
Überdruckventile
Gegendruckregler
3.6 Rohrleitungen und Ventile
Das interne Rohrleitungsnetz verbindet alle CDU-Komponenten miteinander. Die Werkstoffe müssen chemisch verträglich und kontaminationsfrei sein.

Gängige Werkstoffe:

Edelstahl (316L, elektropoliert)
PFA- oder PTFE-Schläuche
Zu den verwendeten Ventilen gehören:

Membranventile für ultrareine Anwendungen
Magnetventile für die automatisierte Steuerung
3.7 Steuerungssystem
Moderne CDUs sind mit fortschrittlichen Steuerungssystemen ausgestattet, die eine Automatisierung und Fernüberwachung ermöglichen. Zu diesen Systemen gehören typischerweise:

Speicherprogrammierbare Steuerungen (SPS)
Mensch-Maschine-Schnittstellen (HMIs)
Sensoren für Temperatur, Druck und Durchfluss
Alarm- und Verriegelungssysteme
Die Integration in Fabrikautomationssysteme ermöglicht eine Prozesssteuerung in Echtzeit sowie die Datenerfassung.

4. Funktionsprinzip einer CDU
Der Betrieb einer CDU folgt einem strukturierten Ablauf:

Befüllung mit Chemikalien
Chemikalien werden in Lagertanks eingefüllt oder über Versorgungsleitungen angeschlossen.
Aufbereitung
Die Chemikalie kann vor der Verwendung gefiltert, entgast oder temperaturgeregelt werden.
Druckbeaufschlagung
Das System übt Druck aus (häufig unter Verwendung von Inertgas), um die Chemikalie durch das System zu befördern.
Dosierung und Steuerung
Durchflussregler regulieren die Menge der zugeführten Chemikalie.
Förderung zum Prozessgerät
Die Chemikalie wird durch saubere Rohrleitungen zum Anwendungsort transportiert.
Überwachung und Rückkopplung
Sensoren überwachen kontinuierlich die Systemparameter, und Regelkreise passen den Betrieb bei Bedarf an.
Diese Regelung im geschlossenen Regelkreis gewährleistet hohe Präzision und Wiederholgenauigkeit.

5. Konstruktionsaspekte
Die Auslegung einer CDU erfordert die sorgfältige Berücksichtigung mehrerer Faktoren:

5.1 Chemische Verträglichkeit
Alle Werkstoffe müssen korrosions- und zersetzungsbeständig sein. Unverträgliche Werkstoffe können zu Verunreinigungen oder Systemausfällen führen.

5.2 Sauberkeit und Reinheit
In Branchen wie der Halbleiterfertigung können bereits geringste Verunreinigungen zu Defekten führen. Daher gilt:

Verwendung von ultrahochreinen (UHP) Werkstoffen
Minimierung von Totvolumina
Sicherstellung glatter Innenoberflächen
5.3 Sicherheit
Da in CDUs gefährliche Chemikalien gehandhabt werden, hat Sicherheit oberste Priorität:

Leckageerkennungssysteme
Notabsperrventile
Angemessene Belüftung
Einhaltung von Sicherheitsstandards (z. B. SEMI, OSHA)
5.4 Genauigkeit und Wiederholbarkeit
Eine präzise Steuerung der Chemikalienzufuhr ist unerlässlich. Hierfür sind hochauflösende Sensoren und stabile Regelalgorithmen erforderlich.

5.5 Skalierbarkeit und Modularität
Moderne CDUs sind oft modular aufgebaut, was eine einfache Erweiterung oder Anpassung an die jeweiligen Prozessanforderungen ermöglicht.

6. Anwendungen von CDU-Systemen
6.1 Halbleiterfertigung
CDUs werden in großem Umfang in Wafer-Fertigungsprozessen eingesetzt, beispielsweise bei:

Fotolithografie (Fotolackdosierung)
Nassätzen
Chemisch-mechanische Planarisierung (CMP)
Bei diesen Anwendungen sind höchste Reinheit und präzise Dosierung von entscheidender Bedeutung.

6.2 Pharmazeutische Industrie
In der pharmazeutischen Produktion gewährleisten CDUs die genaue Dosierung von Wirkstoffen und Lösungsmitteln und sichern so die Produktqualität sowie die Einhaltung gesetzlicher Vorschriften.

6.3 Chemische Verarbeitung
CDUs werden eingesetzt, um Reaktanten in kontrollierten Mengen zuzuführen und so die Reaktionseffizienz und -sicherheit zu verbessern.

6.4 Biotechnologie
Zu den Anwendungsbereichen gehören die Herstellung von Zellkulturmedien und die Zufuhr von Reagenzien in Bioreaktoren.

6.5 Herstellung von Displays und Solarmodulen
In diesen Branchen werden mit CDUs Spezialchemikalien für Beschichtungs-, Reinigungs- und Ätzprozesse gehandhabt.

7. Vorteile von CDU-Systemen
Verbesserte Prozesskonsistenz
Die automatisierte Steuerung reduziert Schwankungen.
Erhöhte Sicherheit
Minimiert die Exposition von Personen gegenüber gefährlichen Chemikalien.
Höhere Effizienz
Optimiert den Chemikalienverbrauch und reduziert Abfall.
Bessere Produktqualität
Gewährleistet eine präzise und wiederholbare Chemikalienzufuhr.
Skalierbarkeit
Der modulare Aufbau ermöglicht eine Erweiterung des Systems.
8. Herausforderungen und Einschränkungen
Trotz ihrer Vorteile stehen CDUs vor mehreren Herausforderungen:

Hohe Anschaffungskosten
Hochwertige Materialien und Präzisionskomponenten erhöhen die Systemkosten.
Wartungsaufwand
Regelmäßige Kalibrierung und Filterwechsel sind erforderlich.
Komplexe Integration
Die Integration in bestehende Systeme kann technisch anspruchsvoll sein.
Anfälligkeit gegenüber Verunreinigungen
Erfordert strenge Handhabungs- und Wartungsprotokolle.
9. Zukünftige Trends
Die Weiterentwicklung der CDU-Technologie wird durch Fortschritte in den Bereichen Automatisierung, Digitalisierung und Prozessanforderungen vorangetrieben:

9.1 Intelligente CDUs
Die Integration mit IoT- und Industrie-4.0-Technologien ermöglicht:

Vorausschauende Wartung
Echtzeit-Diagnose
Fernüberwachung
9.2 Fortschrittliche Werkstoffe
Die Entwicklung neuer Werkstoffe verbessert die chemische Verträglichkeit und verringert das Kontaminationsrisiko.

9.3 Miniaturisierung
Für Umgebungen mit begrenztem Platzangebot und Anwendungen am Einsatzort werden kompakte CDU-Konstruktionen entwickelt.

9.4 Nachhaltigkeit
Es werden Anstrengungen unternommen, um chemische Abfälle zu reduzieren und die Energieeffizienz zu verbessern.

Fazit
Chemikalien-Dosiergeräte (CDUs) sind in modernen industriellen Prozessen, die Präzision, Sicherheit und Sauberkeit erfordern, unverzichtbar. Durch die Integration fortschrittlicher Komponenten wie hochreiner Werkstoffe, präziser Durchflussregelsysteme und intelligenter Automatisierung gewährleisten CDUs eine zuverlässige und effiziente Chemikalienabgabe.

Da sich die Industrie kontinuierlich in Richtung höherer Präzision und strengerer Umwelt- und Sicherheitsstandards weiterentwickelt, werden CDU-Systeme eine immer wichtigere Rolle spielen. Zukünftige Entwicklungen im Bereich intelligenter Technologien und der Materialwissenschaft werden ihre Leistungsfähigkeit weiter steigern und sie zu einem noch unverzichtbareren Bestandteil fortschrittlicher Fertigungs- und Verarbeitungsumgebungen machen.

Zusammenfassend lässt sich sagen, dass die CDU nicht nur ein unterstützendes System ist, sondern ein entscheidender Faktor für eine qualitativ hochwertige und hocheffiziente Produktion in einer Vielzahl von Branchen.
