Arten von Gasversorgungssystemen in der Halbleiterindustrie

{{{sourceTextContent.subTitle}}}

Arten von Gasversorgungssystemen in der Halbleiterindustrie

{{{sourceTextContent.description}}}

Arten von Gasversorgungssystemen in der Halbleiterindustrie

Einleitung
Die Halbleiterindustrie ist das Rückgrat der modernen Elektronik und produziert die Mikrochips, die alles von Smartphones bis hin zu Raumfahrzeugen antreiben. Ein entscheidender Aspekt der Halbleiterfertigung ist die präzise Zufuhr von Gasen, die in Prozessen wie Abscheidung, Ätzen und Dotierung zum Einsatz kommen. Gasversorgungssysteme (GDS) stellen sicher, dass diese Gase – die oft giftig, brennbar oder hochreaktiv sind – sicher, präzise und effizient zu den Prozessanlagen transportiert werden. Die Komplexität dieser Systeme ergibt sich aus der Notwendigkeit höchster Reinheit, präziser Durchflussregelung und strenger Sicherheitsstandards.

Dieser Artikel befasst sich mit den verschiedenen Arten von Gasversorgungssystemen, die in der Halbleiterindustrie zum Einsatz kommen, sowie mit ihren Komponenten, Anwendungsbereichen und den technologischen Fortschritten, die ihre Weiterentwicklung vorantreiben. Von Großgassystemen bis hin zur Versorgung am Einsatzort erfüllt jeder Typ eine einzigartige Rolle bei der Erfüllung der Anforderungen modernster Fertigungsprozesse. Da die Branche auf immer kleinere Strukturgrößen und höhere Leistung zusteuert, wird das Verständnis dieser Systeme für Ingenieure, Forscher und Hersteller gleichermaßen unerlässlich.

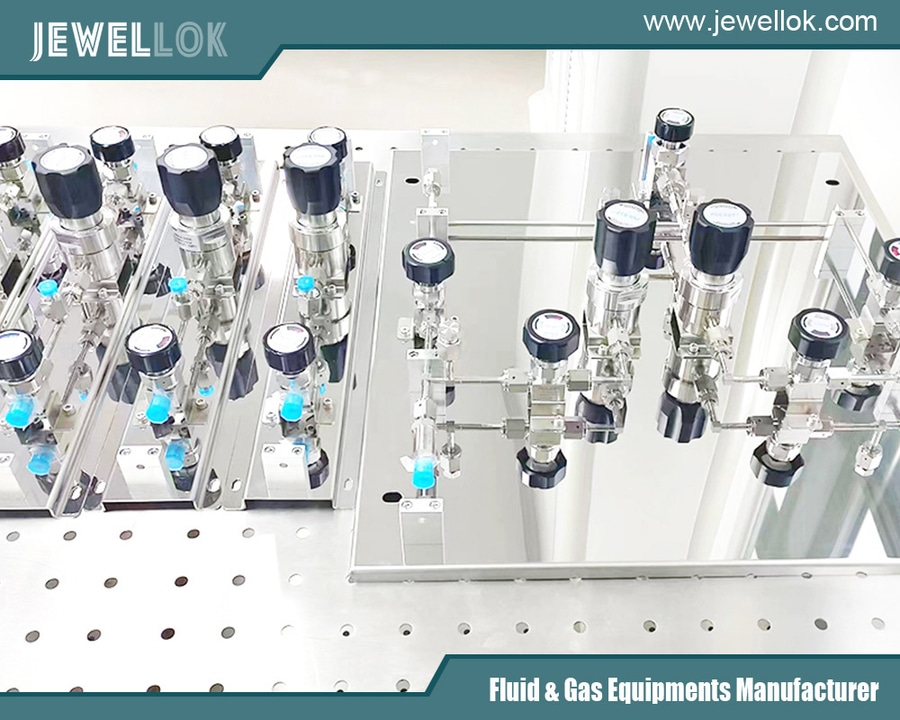

Gasversorgungssystem in der Halbleiterindustrie
Gasversorgungssystem in der Halbleiterindustrie
Abschnitt 1: Überblick über Gasversorgungssysteme
Gasversorgungssysteme in der Halbleiterindustrie sind darauf ausgelegt, Prozessgase von ihrer Quelle – wie Gasflaschen, Großspeichertanks oder Generatoren vor Ort – zum Verwendungsort innerhalb einer Fertigungsanlage (Fab) zu transportieren. Diese Systeme müssen die Gasreinheit im Bereich von Teilen pro Milliarde (ppb) gewährleisten, da bereits geringste Verunreinigungen die Waferqualität beeinträchtigen können. Darüber hinaus müssen sie Druck, Durchflussrate und Temperatur regulieren und dabei strenge Sicherheitsprotokolle einhalten, da viele Gase wie Silan (SiH₄), Arsin (AsH₃) und Chlor (Cl₂) gefährlich sind.

Ein typisches GDS besteht aus mehreren Schlüsselkomponenten:

Gasquelle: Gasflaschen, Großtanks oder Generatoren.

Rohrleitungen und Ventile: Edelstahlrohre und hochreine Ventile zur Vermeidung von Leckagen und Verunreinigungen.

Regler und Durchflussregler: Geräte zur Aufrechterhaltung eines konstanten Drucks und Durchflusses.

Reinigungsanlagen: Filter zur Entfernung von Verunreinigungen wie Feuchtigkeit oder Partikeln.

Überwachungssysteme: Sensoren zur Leckageerkennung, Drucküberwachung und Analyse der Gaszusammensetzung.

Die Auslegung eines GDS hängt von der Art des Gases, seiner vorgesehenen Anwendung und dem Umfang des Betriebs ab. Grob unterteilt lassen sich Gasversorgungssysteme in Großgasversorgungssysteme, Spezialgasversorgungssysteme und Point-of-Use-Systeme einteilen, die jeweils auf spezifische Anforderungen im Halbleiterfertigungsprozess zugeschnitten sind.

Abschnitt 2: Arten von Gasversorgungssystemen
Dieser Abschnitt befasst sich eingehend mit den wichtigsten Arten von Gasversorgungssystemen, ihren Konfigurationen und ihrer Rolle in der Halbleiterfertigung.

2.1 Großgasversorgungssystem
Großgasversorgungssysteme sind für die Bereitstellung großer Mengen häufig verwendeter Gase wie Stickstoff (N₂), Sauerstoff (O₂), Argon (Ar) und Wasserstoff (H₂) ausgelegt, die für Prozesse wie die chemische Gasphasenabscheidung (CVD) und die Waferreinigung unerlässlich sind. Diese Systeme umfassen in der Regel groß angelegte Speicherlösungen wie Kryogenbehälter oder Hochdruckbehälter, die sich außerhalb der Fabrik befinden. Das Gas wird dann über ein Netzwerk aus Edelstahlrohren an verschiedene Anlagen innerhalb der Fabrik verteilt.

Komponenten: Zu den Großsystemen gehören Speichertanks, Verdampfer (für verflüssigte Gase), Druckregler und eine umfangreiche Rohrleitungsinfrastruktur. Moderne Systeme können vor Ort installierte Gasgeneratoren umfassen, wie beispielsweise Druckwechseladsorptionsanlagen (PSA) für Stickstoff.

Vorteile: Hohe Kapazität, Kosteneffizienz bei Gasen mit hohem Verbrauch und geringerer Bedarf an häufigen Flaschentauschvorgängen.

Herausforderungen: Aufrechterhaltung der Reinheit über große Entfernungen, Bewältigung der thermischen Ausdehnung in den Rohrleitungen und Gewährleistung einer unterbrechungsfreien Versorgung während Wartungsarbeiten.

Anwendungen: Inertgase wie Stickstoff werden zum Spülen und zur Erzeugung kontrollierter Atmosphären verwendet, während Sauerstoff für Oxidationsprozesse von entscheidender Bedeutung ist.

Großversorgungssysteme bilden das Rückgrat der Gasinfrastruktur einer Halbleiterfabrik und sind häufig in automatisierte Steuerungssysteme integriert, um die Füllstände zu überwachen und Anomalien in Echtzeit zu erkennen.

2.2 Spezialgasversorgungssysteme
Spezialgasversorgungssysteme dienen der Bereitstellung von Gasen mit geringem Durchfluss und hoher Reinheit, die für bestimmte Fertigungsschritte wie Dotierung oder Plasmaätzen benötigt werden. Diese Gase – z. B. Phosphin (PH₃), Bortrifluorid (BF₃) oder Tetrafluormethan (CF₄) – werden in der Regel in Hochdruckflaschen oder kleinen Tanks gelagert und über spezielle Leitungen zugeführt, um eine Kreuzkontamination zu vermeiden.

Komponenten: Flaschenschränke mit automatischen Umschaltverteilern, Massendurchflussregler (MFCs) und Reinigungsanlagen am Verwendungsort. Diese Systeme verwenden häufig doppelwandige Koaxialrohre für zusätzliche Sicherheit.

Vorteile: Präzision bei der Zufuhr kleiner Mengen, Flexibilität für seltene Gase und verbesserte Sicherheitsmerkmale für Gefahrstoffe.

Herausforderungen: Höhere Kosten pro Volumeneinheit, komplexe Handhabungsverfahren und die Notwendigkeit eines häufigen Flaschenwechsels.

Anwendungen: Dotiergase wie Arsin werden verwendet, um Verunreinigungen in Siliziumwafer einzubringen, während fluorierte Gase beim reaktiven Ionenätzen (RIE) zum Einsatz kommen.

Spezialgassysteme sind für Prozesse, die exakte chemische Zusammensetzungen erfordern, von entscheidender Bedeutung, und bei ihrer Auslegung haben Sicherheit und Reinheit Vorrang vor dem Volumen.

2.3 Gasversorgungssysteme am Einsatzort
Gasversorgungssysteme am Einsatzort (Point-of-Use, POU) ermöglichen eine lokale Steuerung und Reinigung unmittelbar vor dem Eintritt des Gases in die Prozessanlage. Diese Systeme sind oft in die Anlage selbst integriert oder in deren unmittelbarer Nähe installiert, wodurch sichergestellt wird, dass die Gasqualität zum Zeitpunkt der Nutzung optimiert ist.

Komponenten: Kompakte MFCs, Inline-Reiniger, Druckwandler und Absperrventile. POU-Systeme können auch Gasmischmodule umfassen, um mehrere Gase vor Ort zu mischen.

Vorteile: Höhere Reinheit am Gerät, geringeres Kontaminationsrisiko durch lange Rohrleitungen und präzise, auf spezifische Prozesse zugeschnittene Durchflussregelungen.

Herausforderungen: Begrenzte Kapazität, höhere Wartungshäufigkeit und die Notwendigkeit der Kompatibilität mit unterschiedlichen Geräteanforderungen.

Anwendungen: POU-Systeme werden bei der Atomlagenabscheidung (ALD) zur präzisen Zufuhr von Vorläufern oder bei der plasmaunterstützten CVD (PECVD) für reaktive Gasgemische eingesetzt.

POU-Systeme schließen die Lücke zwischen zentraler Gasversorgung und anlagenspezifischen Anforderungen und bieten eine letzte Kontrollstufe in der Gasversorgungskette.

Abschnitt 3: Technologische Fortschritte und Trends
Die Entwicklung der Gasversorgungssysteme spiegelt das Bestreben der Halbleiterindustrie nach kleineren Strukturgrößen, höheren Ausbeuten und Nachhaltigkeit wider. Zu den wichtigsten Fortschritten zählen:
Intelligente Überwachung: IoT-fähige Sensoren und KI-gestützte Analysen für vorausschauende Wartung und Leckageerkennung in Echtzeit.

Ultrahochreine (UHP) Materialien: Einsatz von elektropoliertem Edelstahl und fortschrittlichen Beschichtungen zur Minimierung von Ausgasung und Partikelbildung.

Gaserzeugung vor Ort: Technologien wie Membrantrennung und Elektrolyse verringern die Abhängigkeit von externen Lieferanten und verbessern die Widerstandsfähigkeit der Lieferkette.

Nachhaltigkeit: Maßnahmen zum Recycling von Gasen wie Argon oder zur Abscheidung von Emissionen aus Prozessen, bei denen Treibhausgase (z. B. CF₄) entstehen.

Diese Innovationen steigern die Effizienz, senken die Kosten und stehen im Einklang mit Umweltvorschriften. So wird sichergestellt, dass Gasversorgungssysteme mit den Anforderungen von Fertigungsknoten ab 3 nm und darüber hinaus Schritt halten.

Gasversorgungssystem in der Halbleiterindustrie
Gasversorgungssystem in der Halbleiterindustrie
Fazit
Gasversorgungssysteme sind ein Eckpfeiler der Halbleiterfertigung und ermöglichen den präzisen und sicheren Umgang mit Gasen, die kritische Prozesse antreiben. Großanlagen liefern das für grundlegende Abläufe erforderliche Volumen, Spezialsysteme bieten Präzision für Nischenanwendungen und Point-of-Use-Systeme gewährleisten Qualität auf der Ebene der einzelnen Anlagen. Zusammen bilden sie ein integriertes Netzwerk, das Umfang, Sicherheit und Leistung in Einklang bringt.

Mit dem Fortschritt der Branche werden sich auch die Gasversorgungssysteme weiterentwickeln und intelligentere Technologien sowie umweltfreundlichere Verfahren integrieren, um den Herausforderungen der Chip-Produktion der nächsten Generation gerecht zu werden. Für Ingenieure und Hersteller ist das Verständnis dieser Systeme der Schlüssel zur Optimierung des Fabrikbetriebs und zur Wahrung eines Wettbewerbsvorteils in einem sich rasch wandelnden Umfeld.

Weitere Informationen zu den verschiedenen Arten von Gasversorgungssystemen in der Halbleiterindustrie finden Sie auf der Website von Jewellok unter https://www.jewellok.com/semiconductor/.
