Eingehende Analyse der Auslegung und zu berücksichtigender Aspekte von Ventilverteilerbox-Systemen

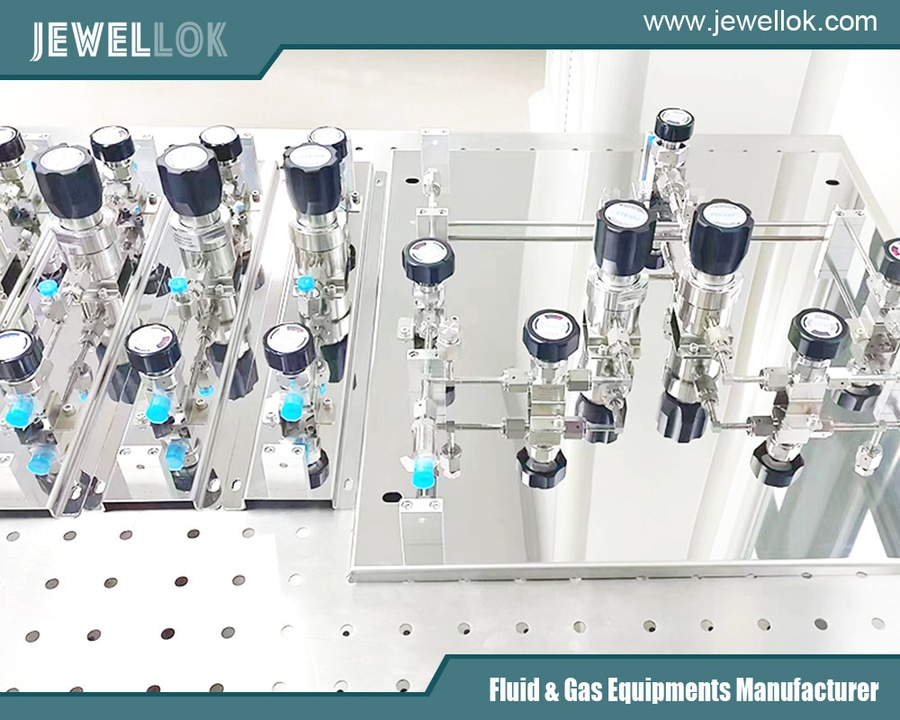

Ventilverteilerbox-Systeme (VMB) sind entscheidende, jedoch oft unterschätzte Komponenten in der industriellen Prozesssteuerung und dienen als strukturierte Schnittstelle zwischen Prozessleitungen und Messtechnik. Diese kompakten Baugruppen vereinen Funktionen zur Absperrung, Entlüftung, Kalibrierung und Druckausgleichung für Druck-, Füllstands- und Durchflussmessumformer. Ihre Auslegung wirkt sich direkt auf die Messgenauigkeit, die Betriebssicherheit, die Wartungseffizienz und die Lebensdauer des Systems aus. Dieser Artikel beleuchtet die vielfältigen Auslegungsaspekte für Ventilverteilerbox-Systeme und umfasst dabei funktionale Anforderungen, Materialauswahl, Sicherheitsstandards, Ergonomie sowie die Integration in moderne digitale Ökosysteme.

Rückschlagdruckregler vs. Druckminderer
Rückschlagdruckregler vs. Druckminderer
Die Nervenzentren der Messtechnik
In komplexen Industrieanlagen – von Ölraffinerien und Chemieanlagen bis hin zur Stromerzeugung und pharmazeutischen Produktion – ist die genaue Messung von Prozessgrößen unverzichtbar. Druck-, Differenzdruck- (DP) und Durchflussmessumformer sind die Augen des Prozesses. Die Ventilverteilerbox (oft als Verteiler oder speziell als 2-Ventil-, 3-Ventil- oder 5-Ventil-Verteiler bezeichnet) ist das entscheidende Bindeglied, das diese Messgeräte mit dem Prozess verbindet. Sie ermöglicht die Isolierung von Prozessflüssigkeiten, die Entlüftung, die Kalibrierung und die Nullpunkteinstellung, ohne dass eine vollständige Abschaltung des Systems erforderlich ist.

Ein schlecht konzipiertes Ventilblock-System kann zu Leckagen führen, durch eingeschlossene Gase oder Flüssigkeiten Messfehler verursachen, die Wartung erschweren und erhebliche Sicherheitsrisiken bergen. Daher stellt seine Auslegung eine systemtechnische Herausforderung dar, bei der Strömungsdynamik, mechanische Integrität, menschliche Faktoren und Umweltbeständigkeit in Einklang gebracht werden müssen.

Wesentliche funktionale Auslegungsaspekte
2.1. Ventilkonfiguration und Funktionalität
Die Wahl der Ventilkonfiguration ist die wichtigste funktionale Entscheidung.

2-Ventil-Verteiler: Werden in erster Linie für die Manometermessung verwendet. Sie ermöglichen eine einfache Isolierung des Messgeräts vom Prozess.
3-Ventil-Verteiler: Der Standard für die Differenzdruckmessung bei Füllstand oder Durchfluss. Die Konfiguration (typischerweise zwei Absperrventile und ein Ausgleichsventil) ermöglicht die Absperrung sowohl der Hoch- als auch der Niederdruckseite sowie den Druckausgleich über den Messumformer hinweg für die Nullpunktprüfung und sichere Wartung.
5-Ventil-Verteiler: Werden für kritischere Differenzdruckanwendungen oder dort eingesetzt, wo eine Online-Kalibrierung erforderlich ist. Sie verfügen zusätzlich über zwei Entlüftungs-/Kalibrierventile (eines auf jeder Seite), die das Einleiten einer Kalibrierdruckquelle und das unabhängige Entlüften der Verteilerzweige ermöglichen.
Konstruktionsanforderung: Die interne Kanalisierung muss glatte, taschenfreie Strömungswege gewährleisten, um ein Einschließen von Prozessmedien zu verhindern, das zu Messdrift oder Korrosion führen kann. Das Ausgleichsventil muss im geschlossenen Zustand eine robuste, leckagefreie Abdichtung und im geöffneten Zustand einen Durchgang mit vollem Durchmesser gewährleisten, um einen genauen Druckausgleich sicherzustellen.

2.2. Werkstoffauswahl und Kompatibilität
Die Werkstoffauswahl richtet sich nach dem Prozess, der Umgebung und der erforderlichen Druckstufe.

Gehäusematerial: Zu den gängigen Werkstoffen zählen Kohlenstoffstahl (für nicht korrosive Anwendungen wie Öl und Gas), Edelstahl (SS304/SS316 für allgemeine chemische Beständigkeit), legierte Stähle (für Hochtemperatur- und Hochdruckdampf) sowie Sonderlegierungen (Hastelloy, Monel) für stark korrosive oder hochreine Anwendungen (z. B. Pharmazeutika, Offshore-Sauer-Gas).
Einbauten und Dichtungen: Spindelspitzen, Kugeln und Sitze müssen hinsichtlich Verschleißfestigkeit und Verträglichkeit ausgewählt werden. Bei abrasiven Anwendungen sind Beschichtungen aus Stellite oder Wolframkarbid üblich. Dichtungswerkstoffe wie PTFE, Grafoil oder Elastomere (Viton, EPDM) müssen unter Berücksichtigung der Temperatur und der chemischen Verträglichkeit ausgewählt werden.
Dichtungs- und Schraubenwerkstoffe: Sie müssen denselben Grundsätzen hinsichtlich Verträglichkeit und Wärmeausdehnung entsprechen wie das Gehäuse, um eine leckagefreie Abdichtung über die gesamten Betriebstemperaturzyklen hinweg zu gewährleisten.
2.3. Druck- und Temperaturnennwerte
Der Verteiler muss für den maximal zulässigen Betriebsdruck (MAWP) und die Temperatur des Betriebs mit einem angemessenen Sicherheitsfaktor ausgelegt sein. Bei der Konstruktion muss Folgendes berücksichtigt werden:

Druckstöße/Wasserschlag: Ventile und Gehäuse sollten potenziellen Systemstößen standhalten.
Temperaturwechsel: Wiederholtes Erwärmen und Abkühlen kann zu Materialermüdung, Dichtungsrelaxation und Beanspruchung der Schrauben führen. Werkstoffe und Konstruktion (z. B. geführte Spindeln, flexible Dichtungskonstruktionen) müssen dies ausgleichen.
Absperr- und Entlüftungsfähigkeit: Die Verteilerbaugruppe selbst sollte so ausgelegt sein, dass sie dem Druck standhält und eine sichere Entlüftung zwischen den Absperrventilen ermöglicht – eine wichtige Sicherheitsfunktion.

Sicherheit und Integrität: Die oberste Priorität
3.1. Leckageverhinderung und Eindämmung
Die primäre Sicherheitsfunktion ist die Eindämmung.

Schweißverbindungen vs. Gewindeverbindungen: Bei Anwendungen mit giftigen, brennbaren oder tödlichen Medien sind schweißgefügte Verbindungen oft vorgeschrieben, um potenzielle Leckagewege an Gewindeübergängen auszuschließen. Gewindeverbindungen mit geeigneten Dichtmitteln können für weniger gefährliche Anwendungen akzeptabel sein.
Monolithische vs. modulare Bauweise: Bei herkömmlichen modularen Verteilerblöcken werden einzelne Ventile an einen gemeinsamen Sammelkopf angeschraubt. Moderne monolithische Verteilerblöcke werden aus einem einzigen Metallblock gefertigt, wodurch zahlreiche potenzielle Leckstellen (Dichtungen, Bolzen, Muttern) an der Schnittstelle zum Ventilkörper vermieden werden. Dies stellt einen bedeutenden Fortschritt im sicherheitskritischen Design dar.
Einhaltung von Emissionsvorschriften: Bei Anwendungen, die durch Vorschriften für flüchtige Emissionen (EPA, TA-Luft) geregelt sind, müssen Verteiler emissionsarme (Low-E) Dichtungen, Faltenbalgdichtungen oder Membrandichtungen verwenden, um VOC-Leckagen aus den Ventilspindeln zu minimieren.
3.2. Drucksicherheit und Druckentlastung
In geschlossenen Systemen, insbesondere bei der Förderung von Flüssigkeiten, kann es durch thermische Ausdehnung zu gefährlich hohen Drücken kommen.

Thermische Überdruckventile: Verteiler, die mit Flüssigkeit gefüllte Leitungen absperren, müssen ein thermisches Überdruckventil enthalten oder so ausgelegt sein, dass sie ein solches aufnehmen können, um Überdruck und Rohrbrüche zu verhindern.
Entlüftung und Entleerung: Entlüftungs- und Ablassventile müssen so dimensioniert und angeordnet sein, dass eine sichere, kontrollierte Druckentlastung und Flüssigkeitsentfernung möglich ist, wobei die Abflüsse an einen sicheren Ort geleitet werden.
3.3. Kennzeichnung und Identifizierung
Eine eindeutige, dauerhafte Kennzeichnung gemäß ANSI/ISA- oder ISO-Normen ist eine Sicherheitsanforderung. Dazu gehören:

Betriebsbezeichnung (z. B. „Kesselspeisewasserstrom“).
Leitungsbezeichnung und P&ID-Nummer.
Ventilfunktion (HI BLOCK, LO EQ, VENT).
Pfeile zur Durchflussrichtung.

Menschliche Faktoren und Wartung
Ein Verteiler, der nicht sicher bedient oder gewartet werden kann, stellt einen Konstruktionsfehler dar.

4.1. Ergonomische Bedienung

Auslegung von Handrädern/Betätigungsvorrichtungen: Handräder sollten für das erforderliche Drehmoment ausgelegt sein und über eindeutige Öffnungs-/Schließanzeigen verfügen. In kalten Klimazonen müssen sie mit Handschuhen bedienbar sein. Für erhöhte oder schwer zugängliche Stellen können verlängerte Spindeln oder Kettenradbetätigungen erforderlich sein.
Zugang und Freiraum: Um das Ventilblock herum muss ausreichend Platz vorhanden sein, damit ein Techniker Werkzeuge verwenden, Kalibriergeräte anschließen und die Ventile sicher bedienen kann, auch wenn er persönliche Schutzausrüstung (PSA) trägt.
4.2. Wartungsfreundliche Konstruktion

Prüfung im Betrieb: Können die Ventile des Ventilblocks im laufenden Betrieb einer Funktionsprüfung oder Dichtheitsprüfung unterzogen werden?
Zugang für Kalibrierung: Die Konstruktion muss eindeutige, leicht zugängliche Anschlüsse für den Anschluss von Kalibriergeräten bieten. Schnellkupplungen oder spezielle Kalibrierabsperrventile verbessern die Effizienz und reduzieren Fehlerquellen.
Austauschbarkeit von Komponenten: Kann die Spindeldichtung unter Druck ausgetauscht werden? Kann ein einzelnes Ventil ausgetauscht werden, ohne die gesamte Baugruppe vom Rohrgestell zu entfernen? Modulare Konstruktionen schneiden hier oft besser ab, obwohl integrierte Konstruktionen den Bedarf an solchen Reparaturen verringern.

Systemintegration und weiterführende Überlegungen
5.1. Integration in die Messtechnik
Der Verteiler ist keine Insel. Seine Konstruktion muss sich nahtlos integrieren in:

Messumformer: Direktmontage vs. Fernmontage. Die Direktmontage (bei der der Verteiler direkt am Messumformer verschraubt wird) minimiert das Volumen, reduziert potenzielle Leckstellen und verbessert die Ansprechzeit, erhöht jedoch die Belastung der Verbindung.
Impulsleitungen: Der Verteiler ist der Endpunkt der Impulsleitungen. Seine Konstruktion sollte gute Verrohrungspraktiken fördern – Toträume minimieren und eine selbstentleerende (bei Flüssigkeiten) oder selbstentlüftende (bei Gasen) Ausrichtung gewährleisten, um Messfehler zu vermeiden.
5.2. Das digitale Zeitalter und das IIoT
Ventilverteiler halten Einzug in die digitale Welt.

Intelligente Verteiler: Durch den Einbau von Mikroschaltern oder Näherungssensoren an den Ventilspindeln wird eine Ventilstellungsanzeige (VPI) an das Steuerungssystem zurückgemeldet. Dies bestätigt den „Ist-Zustand“ für Sicherheitsverriegelungen und liefert Daten für die vorausschauende Instandhaltung.
Integrierte Sensorik: Zukünftige Konstruktionen könnten zu Diagnosezwecken eingebettete Druck- oder Temperatursensoren im Ventilblock selbst enthalten.
Daten für die vorausschauende Instandhaltung: Durch die Überwachung der Anzahl der Zyklen und des zum Betätigen der Ventile erforderlichen Drehmoments lassen sich Verschleiß der Dichtungen oder Festfressen bereits vor einem Ausfall vorhersagen.
5.3. Spezielle Ausführungsformen

Hygienemanifolds: Für die Lebensmittel-, Getränke- und Biopharma-Industrie zeichnen sich die Konstruktionen durch spaltenfreie, polierte Oberflächen, Klemmverbindungen und die Eignung für die Dampfsterilisation (SIP) aus.
Unterwasser-Verteilerblöcke: Für Offshore-Anwendungen müssen die Werkstoffe gegen Meerwasser-Korrosion beständig sein, und die Konstruktionen müssen den Überdruckbedingungen sowie der Fernbedienung Rechnung tragen.
Kryogene Anwendungen: Erfordern verlängerte Spindeln, um die Packung auf Umgebungstemperatur zu halten, sowie Werkstoffe, die für extreme Kälte geeignet sind, ohne spröde zu werden.

Tabelle 1: Checkliste zur Auswahl von Ventilverteilerblöcken

Kategorie Wichtige Fragen
Prozess Um welches Medium handelt es sich? (Korrosiv, toxisch, brennbar, viskos, abrasiv?) Wie hoch sind der maximale und minimale Druck sowie die maximale und minimale Temperatur? Handelt es sich um eine Flüssigkeit, ein Gas oder eine Aufschlämmung?
Funktion Manometerdruck oder Differenzdruck? Ist eine Online-Kalibrierung erforderlich? Ist eine thermische Entlastung erforderlich?
Sicherheit Wie lautet die Gefahrenklassifizierung des Mediums? Sind Dichtungsschweißnähte erforderlich? Welche Norm für flüchtige Emissionen gilt?
Werkstoffe Sind die medienberührten Werkstoffe kompatibel? Wie sind die Umgebungsbedingungen (Küstengebiet, Gefahrenbereich C1–D2)?
Betrieb Ist der Standort zugänglich? Ist eine Fernbedienung erforderlich? Wie hoch ist die erforderliche Lebensdauer?
Wartung Kann die Packung unter Druck nachgestellt werden? Sind Spezialwerkzeuge erforderlich? Wie erfolgt die Kalibrierung?
Integration Direktanbau oder Fernmontage? Welcher Anschlussstandard gilt (NPT, ANSI-Flansch, ISO-Konus)? Ist eine digitale Rückmeldung (VPI) erforderlich?
Rückschlagdruckregler vs. Druckminderer
Rückschlagdruckregler vs. Druckminderer
Fazit
Die Auslegung eines Ventilblock-Systems geht über die einfache Auswahl von Ventilen und Rohrleitungen hinaus. Es handelt sich um einen ganzheitlichen Ansatz, der Risikomanagement, menschenzentriertes Design und Lebenszyklusoptimierung umfasst. Der moderne Trend geht hin zu sichereren, zuverlässigeren Integralblock-Konstruktionen mit verbesserten Werkstoffen und intelligenten Funktionen.

Das optimale Ventilblockdesign zeichnet sich durch einen zuverlässigen, geräuschlosen Betrieb aus – es liefert präzise Daten an das Steuerungssystem, ermöglicht eine sichere und effiziente Wartung und dichtet die Prozessflüssigkeit absolut ab. Es erfordert vom Konstrukteur, gleichzeitig Metallurg, Sicherheitsingenieur, Strömungsmechaniker und Ergonomieexperte zu sein. Durch die konsequente Berücksichtigung der dargelegten Aspekte – von der Kernfunktionalität und Materialverträglichkeit bis hin zur Sicherheitsintegrität, Wartungszugänglichkeit und digitalen Integration – können Ingenieure Verteiler-Systeme spezifizieren und entwerfen, die eine robuste, zuverlässige und intelligente Schnittstelle zwischen der turbulenten Welt des Prozesses und den präzisen Anforderungen moderner Mess- und Regeltechnik bilden.
