So wählen Sie ein PH₃-UHP-Druckminderventil aus, das sicher ist und Gasverunreinigungen wirksam verhindert

{{{sourceTextContent.subTitle}}}

So wählen Sie ein PH₃-UHP-Druckminderventil aus, das sicher ist und Gasverunreinigungen wirksam verhindert

{{{sourceTextContent.description}}}

In der hochriskanten Welt der Halbleiterfertigung, der Flachbildschirmherstellung und der modernen Photovoltaik ist die Unversehrtheit der Prozessgase von größter Bedeutung. Phosphin (PH₃), ein hochgiftiges, pyrophores und reaktives Gas, ist ein entscheidender Dotierstoff und Ausgangsstoff. Sein Einsatz in Anwendungen mit ultrahoher Reinheit (UHP) erfordert Gasversorgungssysteme, die nicht nur die Sicherheit des Bedienpersonals und der Umwelt gewährleisten, sondern auch jegliche Kontamination absolut verhindern, die zu katastrophalen Ertragsverlusten führen könnte. Das Druckminderungsventil ist ein entscheidender Kontrollpunkt in diesem System. Die Auswahl des richtigen Ventils ist nicht nur eine Beschaffungsentscheidung, sondern eine grundlegende technische Sicherheitsmaßnahme. Dieser Artikel bietet Ingenieuren und Beschaffungsspezialisten einen umfassenden technischen Leitfaden zur Auswahl eines PH₃-UHP-Druckminderers, der Sicherheit in den Vordergrund stellt und die Gasreinheit gewährleistet.

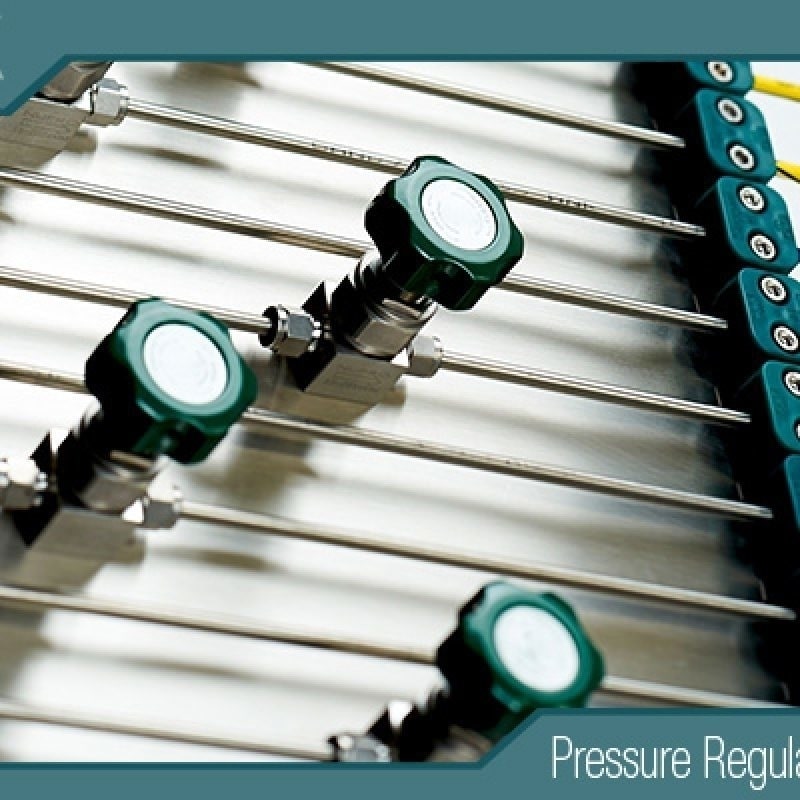

Hochreiner Stickstoff-Druckminderer mit hohem Durchfluss
Hochreiner Stickstoff-Druckminderer mit hohem Durchfluss
Die risikoreiche Hochreinheitsumgebung
Phosphin ist ein Grundstoff der Elektronikindustrie, der für die In-situ-Dotierung von Siliziumschichten, die Bildung von Verbindungshalbleitern wie Galliumphosphid (GaP) sowie bei der metallorganischen chemischen Gasphasenabscheidung (MOCVD) verwendet wird. Die damit verbundenen Gefahren sind gut dokumentiert: Ein zeitgewichteter Durchschnittsgrenzwert (TWA) für die Exposition, der häufig unter 0,1 ppm liegt, spontane Entflammbarkeit in Luft bei Konzentrationen über ~1,8 % sowie das Potenzial zur Bildung explosiver Gemische.

Über die unmittelbare Sicherheit hinaus ist die Kontaminationskontrolle ebenso entscheidend. Verunreinigungen im Bereich von Teilen pro Milliarde (ppb) oder sogar Teilen pro Billion (ppt) können die elektrischen Eigenschaften von Halbleiterbauelementen verändern, was zu Ausfällen, Leistungseinbußen und erheblichen finanziellen Verlusten führen kann. Der Druckregler, der sich zwischen der Hochdruckquelle (Flasche) und der Niederdruck-Prozessanlage befindet, stellt sowohl hinsichtlich der Freisetzung von Gefahrenstoffen als auch hinsichtlich der Einbringung von Verunreinigungen einen potenziellen Single Point of Failure dar. Daher müssen die Auswahlkriterien für ihn außerordentlich streng sein.

Grundlegende Sicherheits- und Zertifizierungsanforderungen
Bevor auf Reinheitsspezifikationen eingegangen wird, sind Sicherheitszertifizierungen unabdingbar.

Materialkonformität (SEMI-Standards): Das Ventil muss aus Materialien gefertigt sein, die den SEMI-Standards für den PH₃-Einsatz entsprechen. Dies schreibt in der Regel die Verwendung bestimmter Edelstahllegierungen (z. B. 316L VIM/VAR oder gleichwertige elektropolierte Sorten) für alle medienberührten Teile vor. Diese Werkstoffe weisen eine minimale Ausgasung auf und sind beständig gegen Korrosion durch PH₃ und dessen mögliche Zersetzungsprodukte.
Sicherheitszertifizierungen durch unabhängige Stellen: Achten Sie auf Ventile, die von anerkannten internationalen Stellen speziell für den Einsatz mit pyrophoren/toxischen Gasen zertifiziert sind. Zu den wichtigsten Zertifizierungen gehören:
CE-Kennzeichnung (PED): Einhaltung der Druckgeräterichtlinie für die jeweilige Druckkategorie.
UL/ULC oder FM: Zertifizierung für Brand- und elektrische Sicherheit, insbesondere wenn das Ventil über integrierte Druckwandler oder Heizelemente verfügt.
TA-Luft & ISO 15848: Für die Leistung hinsichtlich flüchtiger Emissionen, wobei sichergestellt wird, dass die Ventilspindeldichtung unter standardisierten Testbedingungen weniger als 1 ppmv emittiert.
Konstruktionssicherheitsmerkmale:
Spülanschlüsse: Zwei unabhängige Spülanschlüsse (typischerweise 1/4″ VCJ oder ähnlich) vor und hinter der Membran/dem Sitz sind für eine sichere Inertgasspülung während der Installation, Wartung und des Flaschenwechsels unerlässlich.
Geschlossene Entlüftung: Jede Entlüftung aus dem Ventildeckel oder der Überdruckvorrichtung muss in ein spezielles, geschlossenes Abgassystem (Gaswäscher oder Entlüftungsleitung) geleitet werden, niemals in die Atmosphäre.
„Leak-Before-Fail“-Membran: Eine metallische, geschweißte Membrankonstruktion wird bevorzugt. Im Falle eines seltenen Membranversagens sollte die Leckage intern in den geschlossenen Entlüftungsanschluss erfolgen, nicht extern in die Umgebung.
Dichtheitsnachweis: Die Dokumentation des Herstellers sollte Daten zu den Sitzleckraten enthalten (z. B. mittels Helium-Massenspektrometrie geprüft auf weniger als 1 × 10⁻⁹ atm cm³/s He).

Überlegungen zu Konstruktion und Werkstoffen für ultrahochreine (UHP) Anwendungen
Die Konstruktion des Ventils bestimmt unmittelbar seine Fähigkeit, die Reinheit aufrechtzuerhalten.

Oberflächenbeschaffenheit und -behandlung: Alle inneren (mit Medium in Berührung kommenden) Oberflächen müssen elektropoliert sein, typischerweise mit einer Rauheit von Ra ≤ 10 µin (0,25 µm) oder besser. Durch das Elektropolieren werden mikroskopisch kleine Erhebungen entfernt, wodurch eine glatte, passivierte Oberfläche entsteht, die die Partikelanhaftung minimiert, die Oberfläche für Ausgasungen verringert und die Korrosionsbeständigkeit verbessert. Einige hochentwickelte Ventile verfügen über eine verbesserte Passivierungsschicht.
Partikelbildung und -einschluss: Die Konstruktion muss Toträume, Spalten und Hohlräume vermeiden, in denen Gas stagnieren, sich Partikel ansammeln oder Feuchtigkeit eingeschlossen werden kann. Ideal ist eine „stromlinienförmige“ oder „durchflussoptimierte“ Innengeometrie. Membranantriebe sind für den Einsatz im Ultrahochreinen Bereich gegenüber Kolbenantrieben vorzuziehen, da sie eine potenzielle Gleitdichtung vermeiden, die Partikel erzeugen kann.
Dichtungstechnik: Dies ist möglicherweise die entscheidende Komponente für die Reinheit.
Primärdichtungen (Sitz): Metall-auf-Metall-Sitze (z. B. Nickel oder Edelstahl) bieten höchste Reinheit und Temperaturbeständigkeit, können jedoch eine etwas höhere Leckagerate aufweisen. Ultrareine Elastomerdichtungen (wie Perfluorelastomere, FFKM) können Leckageraten nahe Null gewährleisten, müssen jedoch streng auf Verträglichkeit und Ausgasung geprüft werden. Die Wahl hängt vom jeweiligen Kompromiss zwischen Dichtheit und zulässigen Ausgasungsprodukten ab.
Sekundärdichtungen (Spindel/Dichtungen): Alle statischen Dichtungen sollten nach Möglichkeit verschweißt sein (Typ VCJ/CONFLAT®). Wo Dichtungen erforderlich sind (z. B. am Ventildeckel), müssen diese aus Metall (weiches Kupfer oder Nickel) oder aus zertifizierten, hochreinen Elastomerdichtungen mit geringer Ausgasung bestehen.
Gasspezifische Verträglichkeit: Das Ventil muss vom Hersteller als kompatibel für den Betrieb mit 100 % Phosphin ausgewiesen sein. Dadurch wird sichergestellt, dass alle medienberührten Werkstoffe auf ihre Langzeitstabilität gegenüber PH₃ geprüft wurden, wodurch eine Zersetzung, Versprödung oder die Bildung kontaminierender Nebenprodukte wie Phosphorsäuren verhindert wird.

Leistungsspezifikationen für eine zuverlässige Regelung
Das Ventil muss seine Hauptfunktion – Druckminderung und -regelung – präzise und stabil erfüllen.

Eingangsdruckbereich: Muss den gesamten Bereich der Quelldrücke abdecken, von einem voll gefüllten Zylinder (oft bis zu 2000 psig / 138 bar) bis hin zu nahezu leerem Zustand.
Ausgangsdruckbereich und -regelung: Wählen Sie ein Ventil mit einem für Ihren Prozess geeigneten Ausgangsdruckbereich. Für Dosieranwendungen ist ein niedriger Ausgangsdruckbereich (z. B. 0–30 psig) mit Feinsteuerung entscheidend. Stellen Sie sicher, dass die Regelgenauigkeit (oft ±1 % des Sollwerts) und die Druckabfallcharakteristik (die Änderung des Ausgangsdrucks bei steigendem Durchfluss) den Anforderungen an die Prozessstabilität entsprechen.
Durchflusskapazität (Cv): Der Cv-Wert des Ventils muss entsprechend der maximal erforderlichen Durchflussrate des Prozesses ausgelegt sein. Eine zu kleine Auslegung führt zu schlechter Regelung und Durchflussmangel; eine zu große Auslegung kann die Feinsteuerung bei geringen Durchflüssen erschweren und das Innenvolumen vergrößern, was sich auf die Spüleffizienz auswirkt.
Stabilität und Hysterese: Das Ventil sollte eine minimale Hysterese (<0,5 % des Skalenendwerts) aufweisen, um sicherzustellen, dass der Ausgangsdruck bei der Anpassung des Sollwerts reproduzierbar ist.
Temperaturregelung: PH₃ wird häufig in temperaturgeregelten Gasschränken verwendet. Wenn das Ventil Teil eines beheizten Gasstabs ist, muss sichergestellt werden, dass es mit der Betriebstemperatur (z. B. 40–50 °C) kompatibel ist und über eine gleichmäßige Beheizung verfügt, um kalte Stellen zu vermeiden, an denen PH₃ kondensieren oder reagieren könnte.

Vermeidung von Kontaminationen: Eine ganzheitliche Ventilstrategie
Das Ventil ist Teil eines Systems. Seine Eigenschaften müssen die systemweiten Protokolle zur Kontaminationskontrolle unterstützen.

Fertigung und Verpackung im Reinraum: Das Ventil muss in einer Reinraumumgebung der Klasse 100 oder besser montiert werden. Es sollte in einem Doppelbeutelsystem (innerer Reinraumbeutel, äußerer Schutzbeutel) unter inerter Atmosphäre (Stickstoff oder Argon) mit Überdruck verpackt werden.
Zertifizierte Reinigung und Prüfung: Verlangen Sie eine umfassende Dokumentation:
Reinigungsprotokoll: Nachweis der Reinigung gemäß SEMI F57 oder gleichwertig unter Verwendung hochreiner Lösungsmittel.
Prüfergebnisse: Analysezertifikate (CoA) für Restfeuchte (<1 ppmv), Sauerstoff (<1 ppmv) und Partikel (gemäß SEMI F57, z. B. Partikel >0,1 µm).
Helium-Dichtheitsprüfung: Dokumentation einer Helium-Massenspektrometer-Dichtheitsprüfung der gesamten Baugruppe an internen und externen Dichtungen.
Spülbarkeit: Ein geringes Innenvolumen ist ein wesentliches Konstruktionsmerkmal für eine schnelle und effiziente Spülung während der Inbetriebnahme und beim Zylinderwechsel, wodurch Ausfallzeiten und die Menge an „nicht spezifikationsgerechtem“ Gas, das zum Werkzeug geleitet wird, reduziert werden.
Integrierte Überwachung (optional, aber empfohlen): Moderne UHP-Ventile verfügen häufig über integrierte Druckwandler (IPTs) sowohl am Einlass als auch am Auslass. Diese ermöglichen eine Echtzeitüberwachung für die Regelung im geschlossenen Regelkreis, die Lecksuche (unerwartete Druckabfälle oder -anstiege) sowie die vorausschauende Wartung.

Anbieterbewertung und Lebenszyklus-Support
Das Fachwissen und der Support des Herstellers sind für langfristige Sicherheit und Effektivität von entscheidender Bedeutung.

Nachgewiesene Erfolgsbilanz: Wählen Sie einen Anbieter mit dokumentierter, umfassender Erfahrung in der Lieferung von Ventilen für toxische und pyrophore UHP-Gase an führende Halbleiterfabriken. Fordern Sie Kundenreferenzen an.
Technischer Support und Dokumentation: Der Anbieter sollte detaillierte, gasspezifische Handbücher, Materialverträglichkeitsdatenblätter, vollständige Rückverfolgbarkeit der Komponenten sowie kompetenten technischen Support für die Installation und Fehlerbehebung bereitstellen.
Service- und Wartungsprogramm: Die Verfügbarkeit von zertifizierten Reparatursätzen, Werksüberholungsdiensten und Neukalibrierungsprogrammen ist unerlässlich. Versuchen Sie niemals, ein PH₃-Ventil ohne entsprechende Schulung, Verfahren und Ausrüstung zu warten.
Weltweite Konformität: Stellen Sie sicher, dass die Ventilkonstruktion und die Dokumentation den gesetzlichen Anforderungen der Region entsprechen, in der das Ventil installiert wird (z. B. SEMI, ASME, PED, JIS).

Bewährte Verfahren für Installation und Betrieb
Selbst das beste Ventil kann versagen, wenn es falsch installiert oder betrieben wird.

Schulung: Nur geschultes und autorisiertes Personal darf mit PH₃-UHP-Druckminderventilanlagen umgehen.
Ordnungsgemäße Installation: Halten Sie bei allen Anschlüssen die Drehmomentvorgaben des Herstellers genau ein. Verwenden Sie ausschließlich zertifizierte UHP-Fittings und -Dichtungen. Schließen Sie alle Entlüftungs- und Spülanschlüsse an die dafür vorgesehenen, sicheren Systeme an.
Dichtheitsprüfung: Führen Sie nach der Installation eine vollständige Dichtheitsprüfung des Systems mit einem kalibrierten Detektor für giftige Gase (keine Seifenlösung) durch, bevor Sie PH₃ einleiten.
Spülprotokoll: Halten Sie sich strikt an die festgelegten Spülverfahren unter Verwendung von hochreinem Inertgas, bevor Sie das Quellventil öffnen und nachdem Sie es geschlossen haben.
Hochreiner Stickstoffregler mit hohem Durchfluss
Hochreiner Stickstoffregler mit hohem Durchfluss
Fazit
Die Auswahl eines Druckminderers für den PH₃-UHP-Einsatz ist eine interdisziplinäre Entscheidung, die an der Schnittstelle zwischen Sicherheitstechnik, Werkstoffkunde und Kontaminationskontrolle angesiedelt ist. Hier gibt es keinen Spielraum für Kompromisse. Das ausgewählte Ventil muss ein speziell für diesen Zweck entwickeltes, zertifiziertes Gerät eines renommierten Herstellers sein, das sich durch ein für UHP-Anwendungen optimiertes Design mit elektropolierten Oberflächen, fortschrittlichen Dichtungen und sicherheitsorientierten Merkmalen wie geschlossenen Entlüftungs- und Spülanschlüssen auszeichnet. Es muss mit einer strengen Reinheitszertifizierung geliefert werden und durch kompetenten Hersteller-Support unterstützt werden.

Durch die sorgfältige Bewertung der Ventile anhand der oben genannten Kriterien – Sicherheitszertifizierungen, UHP-Konstruktion, Leistungsspezifikationen, Nachweise zur Kontaminationskontrolle und Lieferantenkompetenz – können Ingenieure eine Komponente spezifizieren, die nicht als potenzielles Schwachglied fungiert, sondern als robuster, zuverlässiger Wächter sowohl der Sicherheit von Personen als auch der Prozessreinheit. Dieser sorgfältige Auswahlprozess ist eine entscheidende Investition in den Schutz des Personals, der Umwelt und der millionenschweren Fertigungsprozesse, die von der einwandfreien Zufuhr dieses unverzichtbaren, aber gefährlichen Gases abhängen.
