Wichtige technische Daten: UHP-Argonventile für Gassysteme mit einer Reinheit von 99,999 %

{{{sourceTextContent.subTitle}}}

Wichtige technische Daten: UHP-Argonventile für Gassysteme mit einer Reinheit von 99,999 %

{{{sourceTextContent.description}}}

Im Bereich der Versorgung mit hochreinen Gasen ist die Integrität des gesamten Systems nur so robust wie seine anfälligste Komponente. Bei Argon-Systemen mit ultrahoher Reinheit (UHP), bei denen Reinheitsgrade von 99,999 % (5,0-Klasse) und höher vorgeschrieben sind, ist die Auswahl geeigneter Ventile eine entscheidende technische Entscheidung. Diese Ventile dienen nicht nur als Durchflussregelgeräte, sondern auch als Wächter der Gasreinheit, indem sie eine Verunreinigung durch Partikel, Feuchtigkeit und atmosphärische Gase verhindern. Dieser Fachartikel befasst sich eingehend mit den wesentlichen Spezifikationen und Konstruktionsprinzipien für UHP-Argonventile und bietet einen umfassenden Leitfaden für Systemdesigner, Anlageningenieure und Beschaffungsspezialisten in den Bereichen Halbleiterfertigung, Analysetechnik, pharmazeutische Produktion und Spitzenforschung.

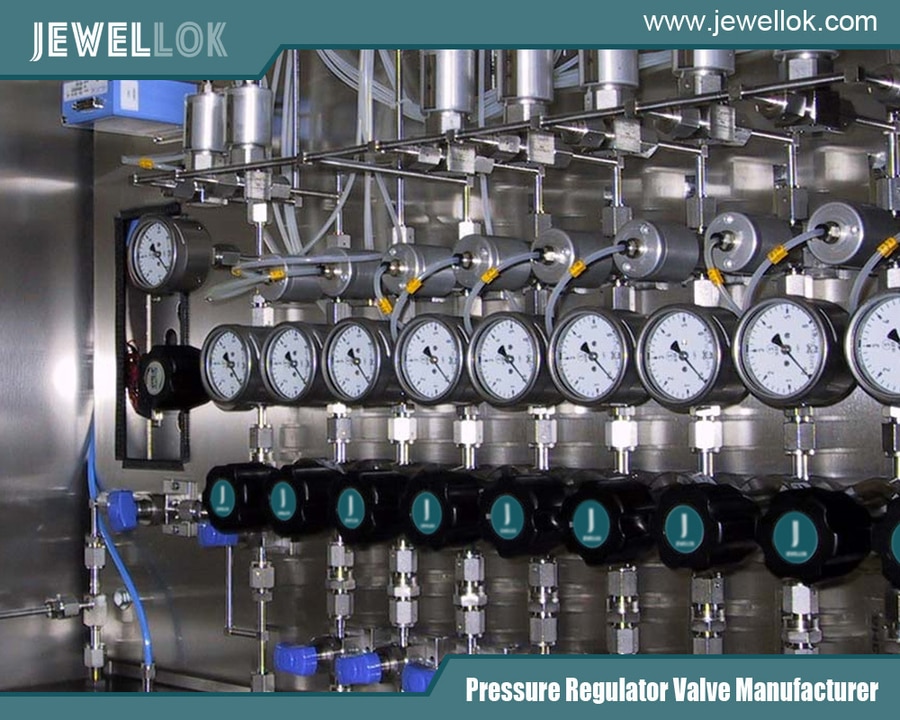

Hersteller von Ultrahochreinheits-Gasreglern in China
Hersteller von Ultrahochreinheits-Gasreglern in China
Die entscheidende Rolle von Ventilen in UHP-Gassystemen

Ultrahochreines Argon ist ein unverzichtbarer Rohstoff in Prozessen, die selbst gegenüber Spurenverunreinigungen empfindlich sind. In der Halbleiterfertigung wird Argon zum Sputtern, Ätzen und als Trägergas verwendet; seine Reinheit wirkt sich direkt auf die Waferausbeute und die Leistungsfähigkeit der Bauelemente aus. In der Gaschromatographie (GC) und der induktiv gekoppelten Plasma-Massenspektrometrie (ICP-MS) ist die Argonreinheit von grundlegender Bedeutung für die Basislinienstabilität, die Nachweisgrenzen und die analytische Genauigkeit. Ein einziges Ventil, das Sauerstoff, Feuchtigkeit oder Kohlenwasserstoffe im Sub-ppm-Bereich einbringt, kann monatelange Forschungs- oder Produktionsarbeit zunichte machen.

Im Gegensatz zu Industrieventilen werden UHP-Ventile mit einem einzigen Ziel entwickelt: die Gasreinheit einzuschließen, zu kontrollieren und zu bewahren. Sie müssen eine interne Leckage von Null aufweisen (Einschluss), eine präzise Betätigung bieten (Kontrolle) und selbst keine Verunreinigungen einbringen (Bewahrung). Diese drei Anforderungen bestimmen jeden Aspekt ihrer Konstruktion, von der Materialauswahl über die Oberflächenbeschaffenheit bis hin zur Dichtungstechnik.

Grundlegende Spezifikationen: Konstruktionswerkstoffe

Die Wahl der Werkstoffe ist die erste und entscheidende Schutzmaßnahme gegen Verunreinigungen.

Metallurgie:
Edelstahlsorten: Edelstahl der Sorte 316L (kohlenstoffarm) ist der Industriestandard. Die „L“-Sorte minimiert die Karbidausscheidung in Schweißzonen und verhindert so eine Hauptursache für Korrosion und Partikelbildung. Für die anspruchsvollsten Anwendungen werden Ventile aus 316L-VIM/VAR-Material (Vacuum Induction Melted/Vacuum Arc Remelted) vorgeschrieben. Dieses doppelte Schmelzverfahren reduziert nichtmetallische Einschlüsse und flüchtige Verunreinigungen drastisch und verbessert so die Korrosionsbeständigkeit und die Polierbarkeit der Oberfläche.
Alternative Legierungen: Für bestimmte korrosive Umgebungen oder zur Minimierung metallischer Verunreinigungen können die Legierung C-276 (Hastelloy®) oder die Legierung 600 (Inconel®) verwendet werden. Zur Verbesserung der Korrosionsbeständigkeit und zur Erzielung einer gleichmäßigen, harten Oberfläche wird auf Innenflächen manchmal eine chemische Vernickelung (EN) aufgebracht, wobei jedoch deren Haftfestigkeit und das Potenzial für Mikroablösungen sorgfältig geprüft werden müssen.
Polymerdichtungen und Membranen:
Elastomerverträglichkeit: Standard-Elastomere wie Buna-N oder Viton® sind aufgrund ihrer hohen Permeabilität und Ausgasung für den Einsatz im UHP-Bereich ungeeignet. Das Dichtungsmaterial der Wahl ist Perfluorelastomer (FFKM), das unter Markennamen wie Kalrez® und Chemraz® vertrieben wird. FFKM bietet eine außergewöhnliche Verträglichkeit mit nahezu allen Prozessgasen, extreme Temperaturbeständigkeit sowie extrem geringe Ausgasungs- und Auslaugungswerte.
Membranmaterial: Bei Membranventilen – dem gängigsten Typ für UHP-Anwendungen – trennt die Membran den Ventilspindel vom Gasstrom. Edelstahlmembranen (oft gewellt, um Flexibilität zu gewährleisten) werden für Anwendungen mit hoher Zykluszahl und hohen Anforderungen an die Integrität eingesetzt. Mit PTFE beschichtete FFKM-Membranen bieten eine hervorragende Kombination aus chemischer Beständigkeit und Flexibilität.

Konstruktions- und Leistungsspezifikationen

Ventiltyp: Die Dominanz der Membranventile
Während Balgventile für extreme Anwendungen eingesetzt werden, ist das pneumatisch betätigte Membranventil das Arbeitspferd von UHP-Argon-Systemen. Seine Konstruktion bietet eine hermetische Abdichtung, bei der keine dynamischen Dichtungen dem Gasstrom ausgesetzt sind.
Dichtungsmechanismus: Eine flexible Membran wird durch den Druck des Stellantriebs gegen einen erhöhten Sitz (Wehr) gedrückt, wodurch eine Metall-Polymer-Dichtung entsteht. In der geöffneten Position zieht sich die Membran vollständig zurück und schafft so einen glatten, ungehinderten Strömungsweg mit minimalem Totvolumen.
Totvolumen: Eine entscheidende Spezifikation. Ein geringes Totvolumen (<0,1 ml ist üblich) minimiert den Gaseinschluss während der Spülung und ermöglicht eine schnellere Evakuierung sowie eine schnellere Ansprechzeit des Systems.
Oberflächenbeschaffenheit: Die Landschaft im Mikromaßstab
Die innere Oberflächenrauheit ist eine Hauptquelle für Partikelverunreinigungen und ein Ort der Feuchtigkeits- und Sauerstoffadsorption.
Messung: Die Oberflächenbeschaffenheit wird als Ra (Roughness Average) oder als strengeres Rp (Mean Peak Height) quantifiziert und in Mikro-Zoll (μin) oder Mikrometern (μm) gemessen.
Standard: Bei Systemen mit einer Reinheit von 99,999 % ist eine innere Oberflächengüte von ≤ 10 Ra μinch (0,25 μm) typisch. Für die kritischsten Anwendungen werden ≤ 5 Ra μinch vorgeschrieben. Diese spiegelglatte Oberfläche wird durch präzise Bearbeitung erreicht, gefolgt von einer Polierung mit Schleifschlamm oder einer elektrochemischen Polierung (Elektropolieren). Das Elektropolieren glättet nicht nur die Oberflächen, sondern passiviert auch den Edelstahl, wodurch eine chromreiche Oxidschicht entsteht, die die Korrosionsbeständigkeit verbessert.
Dichtheit: Der unverzichtbare Maßstab
Leckraten werden mittels Helium-Massenspektrometrie gemessen.
Externe Leckagerate (atmosphärische Einleckage): Diese ist von entscheidender Bedeutung. Die Spezifikationen liegen typischerweise bei < 1 × 10⁻⁹ atm cm³/s He. Dies stellt sicher, dass Umgebungsluft (mit ihrem Gehalt an N₂, O₂ und H₂O) nicht in das System eindringen kann.
Interne Leckagerate (Querleckage): Bei geschlossenen Ventilen muss die Leckage über den Sitz < 1 × 10⁻⁹ atm cm³/s He betragen. Dies bestätigt die Fähigkeit des Ventils, Abschnitte des Systems voneinander zu trennen.
Sitzdichtheitsprüfung: Wird häufig durchgeführt, wobei der Einlass des Ventils unter Druck steht und der Auslass unter Vakuum an ein Massenspektrometer angeschlossen ist, um eine möglichst empfindliche Messung zu erzielen.
Reinheit und Verpackung
Ventile müssen frei von Verunreinigungen geliefert werden.
Reinigungsverfahren: Ventile werden einer gründlichen Reinigung gemäß SEMI PV1 oder gleichwertigen Normen unterzogen. Dies umfasst eine Ultraschallreinigung in hochreinen Lösungsmitteln, gefolgt von einer Spülung mit UHP-Wasser und Lösungsmitteln sowie einem Ausheizen unter Vakuum oder einer Spülung mit heißem, trockenem Stickstoff, um flüchtige Rückstände zu entfernen.
Partikelzahl: Ventile sind häufig so zertifiziert, dass sie weniger als eine festgelegte Anzahl von Partikeln >0,1 μm oder >0,5 μm pro Kubikfuß Innenvolumen enthalten.
Ausbrennen: Ventile, die für ultratrockene Systeme (<1 ppb H₂O) bestimmt sind, können mit einer Hochtemperatur-Ausbrennfunktion (z. B. 200 °C+) spezifiziert werden, um adsorbierte Feuchtigkeit zu entfernen.
Verpackung: Sie werden unter Reinraumbedingungen der Klasse 100 in antistatischen, ausgasungsarmen Polyethylenbeuteln unter Spülung mit trockenem Stickstoff verpackt und versiegelt.

Spezifikationen für Anschlüsse und Betätigung

Anschlüsse: VCJ®/Grab®-Fittings mit Metall-Dichtfläche sind der universelle Standard. Sie bieten eine heliumdichte, spielfreie Abdichtung durch Dichtungen aus Nickel oder Edelstahl 316L. ISO-KF (NW)-Flansche mit Kupferdichtungen stellen eine Alternative dar. Schweißverbindungen (Orbital-WIG-Schweißen) bieten höchste Dichtheit für Festinstallationen, sind jedoch weniger wartungsfreundlich.
Antrieb: Für die Fernsteuerung und Automatisierung wird ein pneumatischer Antrieb bevorzugt. Antriebe müssen für einen ausfallsicheren Betrieb ausgelegt sein (normal offen oder normal geschlossen), um die Systemsicherheit bei einem Ausfall der Versorgungsspannung zu gewährleisten. Manuelle Antriebe mit Feineinstellgriffen werden für Ventile verwendet, die nur selten eingestellt werden. Der Antrieb muss über die gesamte Nennlebensdauer hinweg eine ausreichende Kraft bereitstellen, um die Membran dauerhaft gegen den Sitz abzudichten.

Normen und Zertifizierungen

Die Einhaltung etablierter Normen gewährleistet Qualität und Leistung.

SEMI-Normen: Die Referenzstandards der Halbleiterindustrie, insbesondere SEMI F78 für Membranventile.
ASTM-Normen: ASTM G93 für Reinigungsverfahren.
CE / PED: Für Druckgeräterichtlinien in Europa.
Werkstoffzertifikate: Es sind Werkstoffzertifikate 3.1 gemäß EN 10204 erforderlich, aus denen die Legierungszusammensetzung und die Verarbeitungshistorie des Ventilkörperwerkstoffs hervorgehen.
Auswahl- und Integrationsrichtlinien

Die Auswahl eines UHP-Argonventils erfordert mehr als nur die Überprüfung von Datenblättern.

Die Anwendung genau definieren: Handelt es sich um eine Hochdurchfluss-Versorgungsleitung, eine Point-of-Use-Station (POU) oder den Einlass eines empfindlichen Analysegeräts? Druck (von Hochdruck-Flaschenbänken bis hin zu Vakuum), Temperatur und erforderliche Lebensdauer (Tausende vs. Millionen von Zyklen) bestimmen die Auswahl.
Spezifikationen priorisieren: Für eine GC-Trägergasleitung sind die Dichtheit gegen äußere Leckagen und die innere Oberflächenbeschaffenheit von größter Bedeutung. Für ein POU-Ventil in einer Halbleiterfertigung können Lebensdauer und Zuverlässigkeit die wichtigsten Faktoren sein.
Berücksichtigen Sie den gesamten Gasweg: Das Ventil muss mit den Spezifikationen der vor- und nachgeschalteten Schläuche, Regler und Filter kompatibel sein. Ein Ventil mit einer Oberflächengüte von 5 Ra ist unwirksam, wenn es an einen Schlauch mit einer Oberflächengüte von 20 Ra angeschlossen wird.
Planen Sie die Wartung ein: Machen Sie sich mit den Wartungsanforderungen des Ventils vertraut. Sind Reparatursätze erhältlich? Kann die Membran vor Ort ausgetauscht werden, ohne den Ventilkörper aus der Leitung zu entfernen (inline-reparierbare Bauweise)?
Nach Erhalt prüfen: Überprüfen Sie die Unversehrtheit der Verpackung und kontrollieren Sie die mitgelieferten Zertifikate (Dichtheitsprüfung, Reinheit, Material). Erwägen Sie die Durchführung einer Helium-Dichtheitsprüfung bei Wareneingang vor der Installation.
Hersteller von Ultrahochreinheits-Gasreglern in China
Hersteller von Ultrahochreinheits-Gasreglern in China
Fazit

Die Auswahl von Ventilen für ein Argon-System mit einer Reinheit von 99,999 % ist eine Aufgabe der Präzisionstechnik und der Risikominimierung. Bei Materialien, Dichtheit und Reinheit gibt es keinen Spielraum für Kompromisse. Das UHP-Membranventil mit seinem elektropolierten 316L-VIM/VAR-Gehäuse, FFKM-Dichtungen, einer Oberflächenrauheit unter 10 Ra und einer Helium-Leckrate unter 1×10⁻⁹ atm cm³/s stellt eine ausgereifte technologische Lösung für eine anspruchsvolle Herausforderung dar. Durch das Verständnis und die konsequente Anwendung dieser Schlüsselanforderungen können Ingenieure Gasversorgungssysteme entwickeln, die nicht nur Leitungen sind, sondern wahrhaft inerte und stabile Erweiterungen der hochreinen Quelle darstellen. So wird sichergestellt, dass die Integrität des Argons – und damit auch der Erfolg des damit ermöglichten Prozesses – von der Flasche bis zur Kammer gewahrt bleibt.
