Der Ventilverteilerkasten (VMB), oft ein stiller Held in der industriellen Prozesssteuerung, dient als entscheidende Schnittstelle zwischen den vor Ort installierten Regelventilen und dem dezentralen Steuerungssystem (DCS). Seine Hauptfunktionen – Verteilung der Luftversorgung, Signalaufbereitung und sichere Absperrung für Wartungsarbeiten – sind für die Integrität des Regelkreises von grundlegender Bedeutung. Wenn eine VMB ausfällt, kann sich dies in unregelmäßigem Ventilverhalten, einem vollständigen Regelkreisausfall oder sogar in Störfällen im Bereich der Prozesssicherheit äußern. Dieser Fachartikel bietet einen umfassenden, systematischen Rahmen für die Diagnose und Behebung häufiger VMB-Probleme, wobei der Schwerpunkt auf einer logischen Abfolge von externen bis hin zu internen Prüfungen und von einfachen bis hin zu komplexen Fehlern liegt.

Die Rolle der Ventilverteilerbox

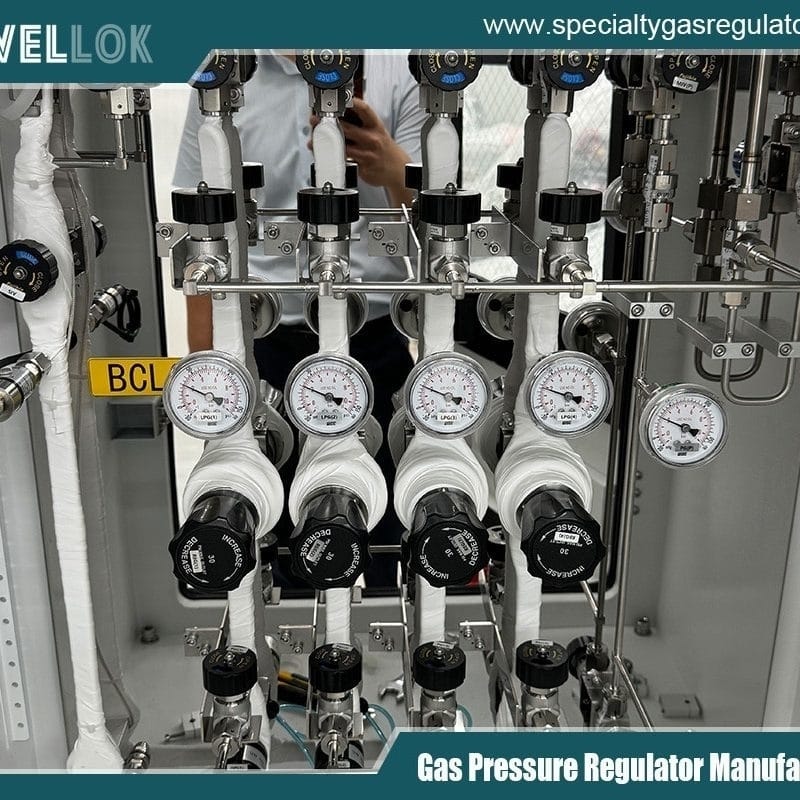

Bevor man sich mit der Fehlerbehebung befasst, ist es unerlässlich, den typischen Aufbau der VMB zu verstehen. Eine Standardbaugruppe für ein einfachwirkendes, federrückstellendes Regelventil umfasst:

Luftversorgungsregler und Filter: Reinigen und regeln die Anlagenluft (z. B. 80–100 psi) auf eine stabile Instrumentenluftversorgung (typischerweise 20–30 psi).
Manometer: Zeigen den Versorgungsdruck und häufig auch den Ausgangsdruck zum Ventilantrieb an.
I/P-Wandler (Strom-Druck-Wandler): Das Herzstück der Baugruppe. Er wandelt das 4–20-mA-Gleichstrom-Steuersignal aus dem DCS in ein proportionales pneumatisches Ausgangssignal von 3–15 psi (oder 0,2–1,0 bar) um.
Volumenverstärker/Relais (falls vorhanden): Verstärkt das Ausgangssignal des I/P-Wandlers mit geringem Volumen, um einen Luftstrom mit hohem Volumen und hoher Geschwindigkeit für große Stellantriebe bereitzustellen.
Verteilerblock: Eine Mehrventilbaugruppe (in der Regel mit 3 oder 5 Ventilen), die das Absperren, Entlüften und den Druckausgleich ermöglicht, um den Ausbau oder die Kalibrierung von Ventilen zu erleichtern.
Interne Rohrleitungen und Armaturen: Verbinden alle Komponenten miteinander.
Ein Ausfall einer beliebigen Komponente kann die Leistung beeinträchtigen. Ein systematischer Ansatz verhindert Fehldiagnosen und den unnötigen Austausch von Teilen.

Die Methodik zur Fehlerbehebung: Ein Schritt-für-Schritt-Rahmenkonzept
Halten Sie sich vor jedem physischen Eingriff an eine Sicherheitsarbeitsgenehmigung (Isolierungsgenehmigung, LOTO). Das Leitprinzip lautet: Beobachten, Isolieren, Diagnostizieren.

Schritt 1: Das Symptom genau definieren

„Das Ventil lässt sich nicht bewegen.“ Hängt es bei 0 %, 100 % oder in einer Zwischenposition fest?
„Das Ventil schwingt/pendelt.“ Verläuft die Bewegung unregelmäßig oder folgt sie Prozessrauschen?
„Das Ventil reagiert verzögert.“ Tritt die Verzögerung in einer Richtung oder in beiden auf?
„Es liegt ein kontinuierliches Luftleck vor.“ Stammt es von einer Entlüftungsöffnung, einem Manometer oder einer Verschraubung?
Setzen Sie das Symptom in Zusammenhang mit DCS-Trends, Bedienprotokollen und Prozessstörungen.
Schritt 2: Vorläufige äußere Überprüfungen

Elektrische Integrität: Überprüfen Sie das 4–20-mA-Signal an den VMB-Klemmen mit einem Präzisionsmultimeter. Ist das Signal vorhanden, stabil und stimmt es mit dem DCS-Ausgang überein? Ein fehlendes oder eingefrorenes Signal deutet auf ein Problem mit dem DCS, der Verkabelung oder der Sicherheitsbarriere hin, nicht auf das VMB.
Integrität der Luftversorgung: Überprüfen Sie das Versorgungsmanometer. Befindet sich der Wert auf dem eingestellten Wert (z. B. 30 psi)? Ist er stabil oder fällt er ab? Ein niedriger oder null liegender Versorgungsdruck deutet auf ein Problem im vorgelagerten Bereich hin (verstopfter Filter, ausgefallene Werksluftversorgung, geschlossenes Absperrventil).
Sichtprüfung: Achten Sie auf offensichtliche Beschädigungen, Korrosion, Eisbildung (in kalten Klimazonen), Öl- oder Wasserverschmutzungen in den Schaugläsern und achten Sie auf hörbares Zischen aus Entlüftungsöffnungen oder Leckagen.
Schritt 3: Eingrenzung des Fehlers innerhalb des VMB
Hier kommt die Konstruktion des Verteilers zum Tragen.

Verwendung eines 5-Ventil-Verteilers:
Bei einem Problem mit einem „klemmenden Ventil“ betätigen Sie die Ventile des Verteilers vorsichtig, um das Feldventil zu isolieren. Versetzen Sie die Baugruppe in den Kalibriermodus (Absperrventil geschlossen, Entlüftungs-/Ausgleichsventil geöffnet, um den Ausgang zu entlüften). Nun wird der Ausgang des I/P-Reglers in die Atmosphäre entlüftet.
Legen Sie ein bekanntes 4–20-mA-Signal von einem Kalibrator an den I/P-Eingang an. Ändert sich der Ausgangsdruck des I/P-Reglers gleichmäßig und proportional? Wenn JA, funktioniert das VMB, und der Fehler liegt im Feldventil oder dessen Stellantrieb. Wenn NEIN, liegt der Fehler im VMB.
Verwendung eines 3-Wege-Ventilblocks: Das Verfahren ist ähnlich, allerdings ist der Entlüftungsweg möglicherweise weniger direkt. Schalten Sie das Feldventil ab und entlüften Sie die Ausgangsleitung.

Diagnose häufiger Komponentenausfälle
Sobald der Fehler auf das VMB eingegrenzt wurde, fahren Sie mit der Diagnose auf Komponentenebene fort.

Ausfälle des I/P-Wandlers
Der I/P-Wandler ist die häufigste Fehlerquelle.
Symptome: Keine Änderung des Ausgangsdrucks, unregelmäßiger Ausgang, „gesättigter“ Ausgang bei hohem oder niedrigem Druck, Nullpunkt- oder Messbereichsverschiebung.
Diagnose:
Führen Sie einen statischen Test durch: Legen Sie bei entlüfteter Ausgangsleitung Signale von 4, 12 und 20 mA an. Der Ausgangsdruck sollte jeweils etwa 3, 9 und 15 psi betragen. Nichtlinearität oder eine fehlende Nachführung deuten auf einen I/P-Ausfall hin.
Prüfen Sie auf interne Leckagen: Bleibt der Ausgangsdruck bei eingeschaltetem I/P und blockiertem Ausgang stabil oder fällt er ab? Ein Druckabfall deutet auf eine undichte interne Düsen-/Klappeinheit hin.
Rückkopplungssensor/-kabel prüfen: Viele moderne I/Ps verfügen über interne piezoelektrische oder kapazitive Rückkopplungssensoren. Ein Ausfall an dieser Stelle führt zum Verlust der Regelung.
Null- und Messbereichseinstellungen prüfen: Nur vornehmen, wenn Sie dazu befugt sind und einen Kalibrator verwenden. Eine allmähliche Drift kann eine Neukalibrierung erfordern; ein plötzlicher Ausfall deutet auf einen Austausch der Komponente hin.
Probleme mit dem Luftversorgungsregler/Filter
Symptome: Niedriger oder schwankender Versorgungsdruck, langsame Ventilreaktion (insbesondere beim Öffnen, bei federrückstellenden Ventilen), feuchte oder ölige Luft im Auslass.
Diagnose:
Beobachten Sie das Versorgungsmanometer: Wenn der Druck abfällt, wenn sich der I/P-Ausgang ändert, kann der Regler den Bedarf nicht decken. Dies ist ein klassisches Anzeichen für einen defekten Regler oder einen stark verstopften Filter.
Regler umgehen (vorübergehend und vorsichtig): Sofern dies für das I/P-Ventil unbedenklich ist (maximale Versorgungsleistung prüfen), saubere, geregelte Luft direkt an den Versorgungsanschluss des I/P-Ventils anschließen. Kehrt der Betrieb zum Normalzustand zurück, ist die Regler-/Filterbaugruppe defekt.
Filter entleeren: Automatische Ablassvorrichtungen können ausfallen. Entleeren Sie den Filter manuell, um zu prüfen, ob sich übermäßig viel Flüssigkeit angesammelt hat.
Fehlfunktionen des Volumenverstärkers/Relais
Symptome: Sehr langsame Bewegung des Ventilantriebs in eine Richtung (typischerweise beim Befüllen des Antriebs), aber normale Geschwindigkeit in die andere Richtung (federrückgestützte Entlüftung). Asymmetrisches Ansprechverhalten.
Diagnose:
Vertauschungstest: Wenn es sich bei dem Verstärker um ein einfaches 1:1-Relais handelt, vertauschen Sie die Versorgungs- und Ausgangsanschlüsse an seinen Anschlüssen (sofern die Konstruktion dies zulässt). Wenn sich die Richtung der Verlangsamung umkehrt, ist der Verstärker wahrscheinlich verstopft oder beschädigt.
Dichtheitsprüfung: Eine undichte Verstärkermembran verursacht einen kontinuierlichen, oft geringen Luftverbrauch und kann dazu führen, dass der Antrieb seine Position nicht halten kann.
Drosselventil prüfen: Einige Verstärker verfügen über ein einstellbares Drosselventil (Nadelventil) am Vorsteuerstrom oder am Auslass. Ein falsch eingestelltes oder verstopftes Drosselventil verursacht Geschwindigkeitsprobleme.
Undichtigkeiten am Verteilerblock und an den Leitungen
Symptome: Kontinuierlicher Luftverbrauch (Zischen), Unfähigkeit, den Stelldruck aufrechtzuerhalten, langsames Driften der Ventilstellung.
Diagnose:
Seifenlösungstest: Die klassische Methode. Tragen Sie eine Seifenwasserlösung auf alle Anschlüsse, Verteilerdichtungen, Ventilspindeln und Manometeranschlüsse auf. Achten Sie auf Blasenbildung.
Druckabfalltest: Isolieren Sie einzelne Abschnitte der Baugruppe, bauen Sie Druck auf und überwachen Sie den Druckabfall. Beginnen Sie am Versorgungsanschluss bei isoliertem Regler und arbeiten Sie sich dann stromabwärts vor.
Dichtungen der Verteilerventile: Die Dichtungen (O-Ringe, Dichtplatten) an den Block-, Entlüftungs- und Ausgleichsventilen verschleißen im Laufe der Zeit und durch den Betriebszyklus, was zu internen Leckagen zwischen den Anschlüssen führt.
Ungenauigkeit des Manometers
Symptome: Irreführende Messwerte. Ein defektes Manometer kann Sie auf eine sinnlose Suche schicken.
Diagnose: Vergleichen Sie die Werte mit einem zuverlässigen Prüfmanometer, das an denselben Druckpunkt angeschlossen ist. Gehen Sie niemals davon aus, dass ein Schalttafelmanometer zu 100 % genau ist.

Besondere Überlegungen und erweiterte Diagnose
Haftreibung und I/P-Auflösung: Bei langsamen Prozessen ist ein I/P mit hoher Auflösung entscheidend. Ein I/P mit niedriger Auflösung kann zu „sprunghaften“ Ventilbewegungen führen. Prüfen Sie die Herstellerangaben.
Feuchtigkeit und Verunreinigungen: Dies ist eine Grundursache, kein Symptom. Wasser oder Öl können die Düse des I/P verschmutzen, Verstärkerrelais verstopfen und die Leistung des Reglers beeinträchtigen. Verfolgen Sie Verunreinigungen stets bis zu ihrer Quelle zurück (unzureichende Lufttrocknung, Ölverschleppung durch den Kompressor).
Elektrische Störungen und Erdung: Unregelmäßiges Verhalten des I/P-Moduls kann durch elektromagnetische Störungen (EMI) oder eine schlechte Erdung verursacht werden. Stellen Sie sicher, dass die Abschirmungsdrähte ordnungsgemäß angeschlossen sind und das 4–20-mA-Signal bei der Anzeige auf einem Oszilloskop störungsfrei ist.
Auswirkungen der Umgebungstemperatur: Extreme Hitze kann elektronische Bauteile im I/P beeinträchtigen. Extreme Kälte kann dazu führen, dass Feuchtigkeit in den Leitungen gefriert. Ziehen Sie eine Gehäuseisolierung oder eine Begleitheizung in Betracht.

Vorbeugende Wartung: Vermeidung zukünftiger Probleme
Eine proaktive Strategie minimiert ungeplante Ausfallzeiten.

Regelmäßiger Inspektionsplan: Führen Sie monatlich eine Sichtprüfung auf Undichtigkeiten, die Unversehrtheit der Manometer und den Versorgungsdruck durch.
Kalibrierungszyklus: Beziehen Sie das gesamte VMB (I/P, Manometer) in den jährlichen oder zweijährlichen Kalibrierungsplan der Anlage ein. Kalibrieren Sie nach Möglichkeit unter simulierter Last.
Luftqualitätsmanagement: Stellen Sie sicher, dass die vorgeschalteten Instrumentenlufttrockner und Koaleszenzfilter gewartet werden. Installieren und warten Sie Filter am Einsatzort im VMB.
Ersatzteilstrategie: Halten Sie kritische Ersatzteile (I/P-Wandler, Reglersätze, Verteilerdichtungen) vorrätig. Erwägen Sie die Verwendung standardisierter I/P-Modelle im gesamten Werk.
Die besten Gasarmaturen aus hochreinem Edelstahl in der Öl- und Gasindustrie
Die besten Gasarmaturen aus hochreinem Edelstahl in der Öl- und Gasindustrie
Fazit
Die Fehlerbehebung an einer Ventilverteilerbox ist ein logischer Prozess, der das Verständnis ihrer Funktion mit einem systematischen Diagnoseansatz verbindet. Indem sie mit der Überprüfung der externen Signale und der Versorgung beginnen, das Ventilblockmodul zur Isolierung des Feldgeräts nutzen und anschließend einzelne Komponenten methodisch testen, können Techniker die Grundursache genau identifizieren. Denken Sie daran, dass das VMB ein System ist; ein Ausfall der Luftversorgung kann wie ein I/P-Fehler aussehen, und ein undichter Feldantrieb kann als VMB-Problem erscheinen. Durch die Umsetzung der beschriebenen vorbeugenden Maßnahmen lässt sich die Zuverlässigkeit dieser kritischen Steuerungsschnittstellen erheblich verbessern, wodurch ein stabiler und sicherer Prozessbetrieb gewährleistet wird.

Der erfahrene Fehlerbeheber betrachtet den Ventilverteiler nicht nur als eine Ansammlung von Armaturen, sondern als einen präzisen pneumatischen „Computer“, dessen Zustand direkt proportional zur Regelkreisleistung ist.
