Sicherer Betrieb eines TMA-Gasumschaltverteilers

{{{sourceTextContent.description}}}

Trimethylaluminium (TMA) ist ein unverzichtbarer Ausgangsstoff in der Halbleiterfertigung und der modernen Materialwissenschaft, insbesondere für Verfahren der Atomlagenabscheidung (ALD) und der metallorganischen chemischen Gasphasenabscheidung (MOCVD). Da es sich um einen pyrophoren, feuchtigkeitsempfindlichen und giftigen Stoff handelt, ist dessen sichere Handhabung unabdingbar. Das Herzstück dieses Systems zur sicheren Handhabung ist der TMA-Gasumschaltverteiler. Diese hochentwickelte Anlage gewährleistet eine kontinuierliche, zuverlässige und sichere Versorgung mit TMA-Dampf aus zwei Gasflaschen und ermöglicht so unterbrechungsfreie Produktionszyklen.

Eine unsachgemäße Bedienung dieses Verteilers birgt erhebliche Risiken: heftige exotherme Reaktionen, Brände, Freisetzung giftiger Stoffe und Prozessverunreinigungen. Dieser Fachartikel bietet eine detaillierte Schritt-für-Schritt-Anleitung zum sicheren Betrieb eines standardmäßigen TMA-Gasumschaltverteilers, wobei der Schwerpunkt auf Grundsätzen, Verfahren und kritischen Sicherheitsprotokollen liegt.

Pneumatischer Druckregler für hochreines Helium
Pneumatischer Druckregler für hochreines Helium

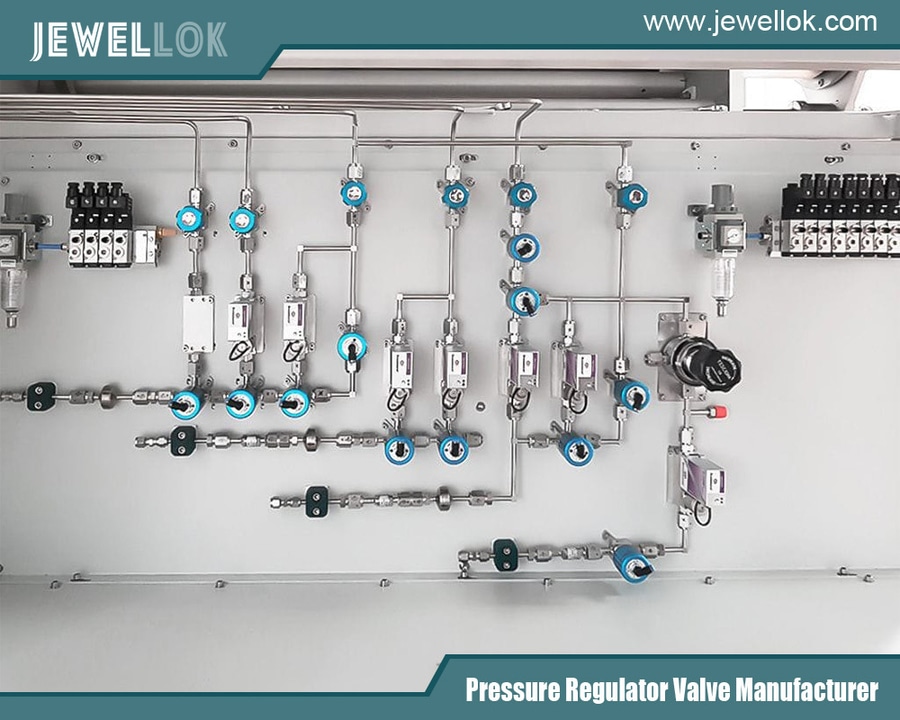

Das System verstehen: Komponenten und Zweck
Bevor man ein Ventil betätigt, muss man die Konstruktionsphilosophie des Systems verstehen. Ein TMA-Gasumschaltverteiler ist auf ausfallsicheren Betrieb und die Aufrechterhaltung der Inertgasatmosphäre ausgelegt.

Kernkomponenten:

Zylinder mit doppelter Versorgung: Zwei TMA-Bubbler- oder Ampullenzylinder (typischerweise „A“ und „B“) sorgen für Redundanz. Einer ist in Betrieb (versorgt den Prozess), während der andere im Standby-Modus ist.

Primär- und Sekundärdruckregler: Jeder Zylinder verfügt über einen eigenen Regler. Der Primärregler regelt den Druck am Zylinderkopf, während der Sekundärregler (oft integriert) einen stabilen, präzisen Förderdruck zum Verteilerkopf liefert.

Spülgaseinlässe: Spezielle, geregelte Leitungen für hochreines Inertgas (N₂ oder Ar), die an jede Zylinderleitung und den gemeinsamen Verteilerkopf angeschlossen sind. Diese dienen zum Spülen und zum Druckausgleich.

Absperrventile (SOVs) und pneumatische Stellantriebe: Manuelle oder automatisierte Balg- oder Membranventile, die jeden Zweig absperren. Automatisierte Systeme verwenden pneumatisch betätigte Ventile, die von einer Systemsteuerung geregelt werden.

Umschaltventil/Verteilerkopf: Die zentrale Verbindungsstelle, an der die A- und B-Leitungen zu einer einzigen Versorgungsleitung zum Werkzeug zusammenlaufen. In fortschrittlichen Systemen handelt es sich hierbei um ein spezielles 3-Wege-Ventil.

Druckwandler und Sensoren: Überwachen den Druck in jeder Zylinderleitung, im Verteiler und häufig auch in den Spülleitungen. Sie liefern wichtige Daten für die automatische Umschaltlogik und die Leckageerkennung.

Vakuumerzeuger & Entlüftungssystem: Ein entscheidendes Sicherheitssubsystem. Eine Vakuumpumpe oder ein Ejektor wird verwendet, um die Leitungen sicher zu evakuieren, bevor sie (zu Wartungszwecken) zur Atmosphäre geöffnet oder vor dem Spülen entlüftet werden. Die Entlüftungsleitung führt zu einem Abgaswäscher oder einer Verbrennungskammer, die dazu ausgelegt sind, pyrophore und toxische Abgase zu neutralisieren.

Systemsteuerung (SPS/CPU): In automatisierten Verteileranlagen überwacht dieses „Gehirn“ die Drücke, steuert die Ventilabfolge, führt Spülzyklen durch und löst Umschaltungen auf der Grundlage vordefinierter Logik aus (z. B. bei Druckabfall in den Zylindern).

Anschluss an Abgasreiniger: Alle abgelassenen Gase müssen zu einem Anlagenabgasreiniger oder einem Abgasreinigungssystem am Einsatzort geleitet werden, um giftige und pyrophore Nebenprodukte zu behandeln.

Das Hauptziel: Die Gasversorgung von einer leeren oder fast leeren „Online“-Flasche auf eine volle „Standby“-Flasche umzuschalten, ohne dass Luft, Feuchtigkeit oder Druckspitzen in das Prozessgerät gelangen und ohne den Bediener gefährlichen Stoffen auszusetzen.

Sicherheitsüberprüfungen und Vorbereitungen vor dem Betrieb
Die Sicherheit muss vor Beginn jedes Vorgangs gewährleistet sein.

Persönliche Schutzausrüstung (PSA): Obligatorisches Tragen eines flammhemmenden (FR) Laborkittels oder Overalls, einer Schutzbrille oder eines Gesichtsschutzes, chemikalienbeständiger Handschuhe (z. B. aus Butylkautschuk) sowie geschlossener Schuhe. Halten Sie einen geeigneten Feuerlöscher der Klasse D griffbereit.

Überprüfung des Arbeitsbereichs: Stellen Sie sicher, dass der Bereich gut belüftet und frei von brennbaren Stoffen ist und dass die Not-Augenspülung und die Notdusche ungehindert zugänglich sind. Bringen Sie entsprechende Warnschilder mit der Aufschrift „Pyrophores Gas“ an.

Überprüfung des Systemstatus:

Vergewissern Sie sich, dass das Absaug-/Waschsystem betriebsbereit ist und einen ausreichenden Durchfluss aufweist.

Stellen Sie sicher, dass alle Spülgasversorgungen (Haupt- und Reserveversorgung) angeschlossen, reguliert und auf den richtigen Druck eingestellt sind (in der Regel 20–30 psig höher als der TMA-Förderdruck).

Prüfen Sie, ob auf der Systemsteuerung aktive Alarme angezeigt werden. Quittieren Sie diese und beheben Sie sie vor Inbetriebnahme.

Überprüfen Sie alle Anschlüsse, Ventile und die Gasflaschen selbst auf Anzeichen von Korrosion, Undichtigkeiten oder mechanischen Beschädigungen. Betreiben Sie niemals ein beschädigtes System.

Zustand der Gasflaschen: Stellen Sie sicher, dass neue Gasflaschen ordnungsgemäß gekennzeichnet sind, über aktuelle Sicherheitsdatenblätter (SDS) verfügen und ihre Ventilauslässe sauber sind. Stellen Sie sicher, dass der Füllstand der Gasflasche (bei Sprudlern) innerhalb der nutzbaren Grenzen liegt.

Standard-Betriebsverfahren: Beispiel für eine manuelle Umschaltung
Hier wird ein konservatives, manuelles Verfahren beschrieben. Automatisierte Systeme folgen einer ähnlichen logischen Abfolge, die in die Steuerung programmiert ist.

Szenario: Flasche „A“ ist in Betrieb, aber fast leer. Flasche „B“ ist voll und steht bereit.

Schritt 1: Vorbereitung der Reserveflasche („B“)

Stellen Sie sicher, dass das TMA-Abgabeventil und das Spülventil an Leitung B GESCHLOSSEN sind.

Öffnen Sie langsam das Flaschenventil der neuen Flasche „B“. Achten Sie auf Undichtigkeiten (Zischen). Verwenden Sie einen Lecksucher (speziell für das Trägergas) am Ventilschaft und an der Verbindung.

Stellen Sie den Primärregler an Leitung B auf den vorgeschriebenen Kopfdruck ein (z. B. 50 psig). Lassen Sie die Flasche und die Leitung sich thermisch ausgleichen. Der Sekundärregler sollte bereits auf den vom Gerät benötigten Eingangsdruck eingestellt sein (z. B. 10 psig).

Schritt 2: Druckausgleich (der entscheidende Schritt)

Das Ziel besteht darin, die Leitung B vor dem Anschluss auf genau denselben Druck wie den aktiven Verteilerkopf zu bringen, um einen Druckstoß oder Rückfluss zu verhindern.

Das Werkzeug absperren: Schließen Sie das Hauptabsperrventil zur Prozessanlage. Das Werkzeug sollte über eine eigene Absperrvorrichtung verfügen.

Leitung B zum Verteiler spülen: Bei geschlossenem TMA-Ventil von Leitung B öffnen Sie langsam das Spülventil von Leitung B. Lassen Sie das Inertgas Leitung B bis zum geschlossenen Umschaltventil füllen. Beobachten Sie das Manometer an Leitung B.

Druckausgleich: Stellen Sie mithilfe des Spülgasreglers den Druck in Leitung B vorsichtig so ein, dass er mit dem auf dem Manometer des Verteilerkopfes angezeigten Druck übereinstimmt (der vom weiterhin in Betrieb befindlichen Zylinder A geliefert wird). Dies erfordert möglicherweise Feineinstellungen.

Schritt 3: Umschalten der Versorgung (Umschaltung)

Sobald die Drücke ausgeglichen sind, öffnen Sie langsam das TMA-Absperrventil der Leitung B. Nun sind sowohl Quelle A als auch Quelle B mit gleichem Druck an den Verteiler angeschlossen.

Umschaltventil umlegen: Wenn ein manuelles 3-Wege-Ventil verwendet wird, drehen Sie es vorsichtig von Position „A“ auf Position „B“. Das Gerät sollte nun TMA aus Zylinder B erhalten. In einem System mit zwei Ventilen würden Sie nun das TMA-Absperrventil der Leitung A schließen. Zylinder B ist nun in Betrieb.

Schritt 4: Absperren und Sichern des leeren Zylinders („A“)

Schließen Sie das Hauptventil von Zylinder A direkt am Zylinder.

Leitung A spülen: Öffnen Sie das Spülventil von Leitung A, um verbleibende TMA-Dämpfe aus der Leitung in den Entlüftungs-/Waschbehälter zu verdrängen. Spülen Sie die Leitung für eine festgelegte Zeit oder eine bestimmte Anzahl von Volumenwechseln (z. B. das 3-fache des Leitungsvolumens).

Leitung A evakuieren: Schalten Sie das Vakuumsystem ein, um Leitung A zu evakuieren. Dadurch werden das Spülgas und etwaige Restspuren entfernt.

Schließen Sie alle Ventile an Leitung A (TMA-Ventil, Spülventil). Die Leitung ist nun inert und unter Vakuum und kann sicher abgekoppelt werden.

Verschließen Sie die leere Flasche: Schließen Sie das Flaschenventil, trennen Sie die Flasche ab und bringen Sie unverzüglich die vom Hersteller mitgelieferte Schutzkappe am Flaschenauslass an.

Kennzeichnen Sie die Flasche: Beschriften Sie sie deutlich mit „Leer“ oder „Restmenge“ und versehen Sie sie mit dem Datum.

Schritt 5: Rückkehr zum Normalbetrieb

Stellen Sie sicher, dass das Werkzeug einen stabilen Druck und Durchfluss aus Zylinder B erhält.

Öffnen Sie das Hauptabsperrventil zur Versorgung des Werkzeugs wieder, falls es geschlossen war.

Dokumentieren Sie den Wechsel im Systemprotokoll: Datum, Uhrzeit, Zylinder-IDs (von/bis), Bediener und etwaige Beobachtungen.

Wichtige Sicherheitsvorschriften und Gefahrenminderung
Behälter unter Druck niemals öffnen: Befolgen Sie stets den Zyklus „Evakuieren-Spülen-Evakuieren“ (E-P-E) oder „Spülen-Evakuieren-Spülen“, bevor Sie eine Leitung zur Atmosphäre hin öffnen. Dadurch werden alle gefährlichen Stoffe entfernt.

Langsame, bedächtige Ventilbetätigung: „Langsam ist sanft, und sanft ist schnell.“ Eine schnelle Betätigung der Ventile kann Druckstöße verursachen, statische Elektrizität erzeugen oder zu Thermoschocks in den Leitungen führen.

Druckausgleich ist zwingend erforderlich: Ein Wechsel der Quellen ohne Druckausgleich kann flüssiges TMA in die Gasleitungen drücken oder gefährliche Strömungsumkehrungen verursachen.

Führen Sie kontinuierlich Dichtheitsprüfungen durch: Führen Sie nach jedem Anschluss, insbesondere nach einer Umschaltung, Dichtheitsprüfungen mit einem kompatiblen Detektor durch. Achten Sie besonders auf Ventilspindeln und Reglermembranen.

Machen Sie sich mit der Logik des Steuerungssystems vertraut: Wenn Sie einen automatisierten Verteiler betreiben, sollten Sie wissen, welche Bedingungen eine automatische Umschaltung auslösen (z. B. niedriger Druck, hohe Durchflusszeit). Wissen, wie eine manuelle Übersteuerung sicher durchgeführt wird.

Notfallmaßnahmen: Kennen Sie die Position und die Bedienung des Notabsperrventils (ESO), das den gesamten Gasschrank absperren und eine Notspülung einleiten sollte. Machen Sie sich mit dem Alarmreaktionsprotokoll der Anlage bei Brand oder Freisetzung giftiger Stoffe vertraut.

Behebung häufiger Probleme
Druckschwankungen nach der Umschaltung: Wahrscheinlich aufgrund eines unvollständigen Druckausgleichs oder einer Instabilität des Reglers. Trennen Sie das Werkzeug, stellen Sie den Druckausgleich wieder her und bauen Sie den Durchfluss langsam wieder auf.

Druckausgleich kann nicht erreicht werden: Prüfen Sie, ob die Spülleitung verstopft ist, der Regler am Standby-Zweig defekt ist oder ein Absperrventil undicht ist.

Hochdruckalarm: Kann auf einen defekten Regler (Sitz) oder ein geschlossenes Ventil im nachgeschalteten Bereich hinweisen. Isolieren Sie die Stelle und untersuchen Sie sie; setzen Sie den Alarm nicht einfach zurück.

Alarm wegen zu geringem Durchfluss trotz voller Flasche: Möglicherweise ist die Flasche leer (Gewicht prüfen), das Tauchrohr in der Flasche verstopft oder die Flaschentemperatur zu niedrig (der TMA-Dampfdruck ist temperaturabhängig).

Automatische Umschaltung wird nicht ausgelöst: Überprüfen Sie, ob die Sensorwerte korrekt sind. Möglicherweise befindet sich das System im manuellen Modus, oder Verriegelungen (z. B. „Werkzeug in Gebrauch“) verhindern den Ablauf.

Großvolumige Hochdruck-Sauerstoffregler
Großvolumige Hochdruck-Sauerstoffregler
Fazit
Der Betrieb eines TMA-Gasumschaltverteilers ist eine Aufgabe, die technisches Verständnis mit der disziplinierten Ausführung von Verfahren verbindet. Der Verteiler ist nicht nur eine Ansammlung von Ventilen und Manometern, sondern ein technisch ausgereiftes Sicherheitssystem, das zur Kontrolle einer erheblichen Gefahr konzipiert wurde.

Der Grundstein für einen sicheren Betrieb ist ein tiefes Verständnis der Materialeigenschaften von TMA – seiner pyrophoren Natur, Reaktivität und Toxizität – in Verbindung mit der strikten Einhaltung validierter Verfahren. Ob bei der Durchführung einer manuellen Umschaltung oder der Überwachung eines automatisierten Systems – die Grundsätze bleiben dieselben: Die Integrität der Inertatmosphäre aufrechterhalten, Druckstabilität gewährleisten, eine gründliche Spülung durchführen und Sicherheitsverriegelungen niemals umgehen.

Kontinuierliche Schulungen, gepaart mit klaren, leicht zugänglichen Standardarbeitsanweisungen (SOPs) und einer starken Sicherheitskultur, verwandeln diese komplexe technische Aufgabe von einem risikoreichen Vorgang in einen routinemäßigen, kontrollierten Prozess. In der Welt der Vorläuferzufuhr gibt es keinen Spielraum für Abkürzungen – nur eine sorgfältige, sachkundige und sichere Vorgehensweise gewährleistet den Schutz von Personal, Ausrüstung und Umwelt.
