Regler aus 316L-Edelstahl mit extrem hoher Reinheit für den PH3-Einsatz

{{{sourceTextContent.subTitle}}}

Regler aus 316L-Edelstahl mit extrem hoher Reinheit für den PH3-Einsatz

{{{sourceTextContent.description}}}

Die entscheidende Rolle der Gasversorgung in der Hightech-Fertigung
In den makellosen, kontrollierten Umgebungen von Halbleiterfabriken und LED-Produktionsanlagen ist die Unversehrtheit der Prozessgase unabdingbar. Zu den kritischsten und gefährlichsten dieser Spezialgase zählt Phosphin (PH₃). Als wichtiges Dotierungsmittel zur Einbringung von Phosphor in Siliziumkristallgitter ermöglicht Phosphin die präzisen elektrischen Eigenschaften, die die moderne Mikroelektronik auszeichnen. Seine extreme Toxizität (ein TLV-TWA-Wert von 0,3 ppm), seine pyrophore Eigenschaft (selbstentzündlich an der Luft bei Konzentrationen über ~1,8 %) und sein Korrosionspotenzial bei Feuchtigkeitseinwirkung machen den Umgang mit diesem Gas jedoch zu einer enormen sicherheitstechnischen und ingenieurtechnischen Herausforderung. Das Herzstück jedes sicheren und effektiven Phosphin-Gasversorgungssystems bildet eine entscheidende Komponente: der 316L-Gasdruckregler in ultrahoher Reinheit (UHP). Dieses speziell aus 316L-Edelstahl gefertigte Gerät ist weit mehr als ein einfacher Druckminderer; es ist eine sorgfältig konzipierte Sicherheitsvorrichtung, die sowohl die Kontrolle des tödlichen Gases als auch die Kontaminationsfreiheit des mehrere Milliarden Dollar schweren Herstellungsprozesses gewährleistet.

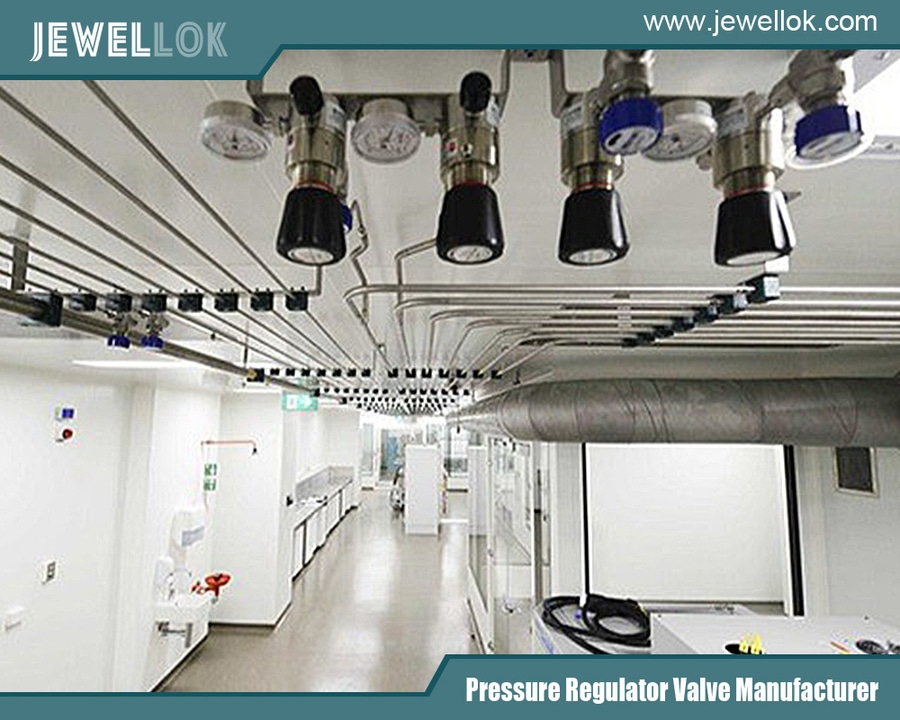

Hersteller von Hochreinheitsgasventilen in China
Hersteller von Hochreinheitsgasventilen in China
Der Gegner: Die korrosive und gefährliche Natur von Phosphin verstehen
Um die Technik hinter einem 316L-UHP-Regler zu würdigen, muss man zunächst den Gegner verstehen, für dessen Bekämpfung er entwickelt wurde.

Toxizität: Phosphin ist ein starkes Atemgift, das Gasschränke, eine kontinuierliche Überwachung und strenge Sicherheitsprotokolle erfordert. Jeder Regler muss in einem belüfteten Gasschrank untergebracht sein und darf keine Leckagequelle darstellen.

Pyrophorität: Seine Neigung, sich bei Kontakt mit Luft zu entzünden, erfordert Konstruktionen, die Totvolumina, in denen Gas stagnieren kann, beseitigen und das Eindringen von Luft beim Flaschenwechsel verhindern.

Korrosion in Gegenwart von Feuchtigkeit: Während trockenes Phosphin gegenüber vielen Metallen relativ korrosionsarm ist, kann Spurenfeuchtigkeit zur Bildung von Phosphorsäure (H₃PO₄) und deren verschiedenen Derivaten führen. Diese sauren Verbindungen greifen Metalle aggressiv an, was zu Korrosion, Partikelbildung und katastrophalen Ausfällen führt. Diese feuchtigkeitsbedingte Korrosion ist der Hauptfaktor bei der Materialauswahl.

Das Material der Wahl: Warum Edelstahl 316L?
Für den Einsatz mit Phosphin ist ein UHP-Regler aus Edelstahl 316L der unbestrittene Industriestandard für UHP-Regler. Das „L“ steht für eine kohlenstoffarme Variante (<0,03 % Kohlenstoff), was entscheidend ist, um eine Sensibilisierung zu verhindern – einen Prozess, bei dem sich während des Schweißens Chromkarbide an den Korngrenzen bilden, wodurch der lokale Chromgehalt verringert wird und korrosionsanfällige Zonen entstehen. Die Zusammensetzung von 316L bietet spezifische Schutzmechanismen:

Chrom (16–18 %): Bildet eine zähe, selbstheilende Passivschicht aus Chromoxid (Cr₂O₃) auf der Oberfläche und sorgt so für eine inhärente Korrosionsbeständigkeit.

Nickel (10–14 %): Verbessert die Duktilität, Zähigkeit und Beständigkeit gegenüber reduzierenden Säuren.

Molybdän (2–3 %): Der entscheidende Zusatz. Molybdän erhöht die Beständigkeit gegen Lochfraß und Spaltkorrosion – insbesondere durch Chloride und andere Halogenide – erheblich. Dies ist entscheidend, um potenziellen sauren Nebenprodukten standzuhalten.

Für UHP-Anwendungen gehen die Materialspezifikationen über die grundlegende Legierungszusammensetzung hinaus:

Elektropolierte Innenfläche: Ein elektrochemischer Prozess, der Oberflächenunregelmäßigkeiten, Mikrosplitter und eingebettete Verunreinigungen entfernt. Er glättet die Oberfläche zu einer spiegelglatten Oberfläche (typischerweise <15 Ra µin), minimiert die Oberfläche, an der Gas adsorbiert werden kann, und reduziert Stellen, an denen Partikel entstehen oder Korrosion entstehen kann.

Zertifizierung: Werkszertifikate und Werkstoffprüfberichte (MTRs) dokumentieren die Zusammensetzung der Legierung. Für die kritischsten Anwendungen wird 316L aus doppelter Schmelze (Vakuum-Induktionsschmelze, gefolgt von Vakuum-Lichtbogen-Umschmelzung) verwendet, um einen möglichst geringen Gehalt an Einschlüssen und höchste Homogenität zu erreichen.

Konstruktionsphilosophie für ultrahohe Reinheit (UHP)
Ein Phosphinregler ist kein gewöhnlicher Industrieregler. Er wird nach UHP-Prinzipien gebaut, bei denen die Kontaminationskontrolle das vorrangige Konstruktionsziel ist.

Partikelbildung: Alle internen Komponenten sind auf minimale Reibung und minimalen Verschleiß ausgelegt. Die Membranen sind äußerst sauber, und bei den anspruchsvollsten Anwendungen werden häufig Metallmembranen (oft aus 316L) anstelle von Elastomeren verwendet, wodurch eine potenzielle Quelle für organische Ausgasungen und Permeation beseitigt wird.

Ausgasung: Die Innenflächen werden gemäß ASTM A967 oder ähnlichen Normen gereinigt und passiviert. Dadurch werden freies Eisen und Verunreinigungen entfernt und die Chromoxidschicht stabilisiert, was die Freisetzung von H₂O, O₂ und anderen Gasen unter Vakuum oder bei Hitze drastisch reduziert.

Minimierung des Totvolumens: Die Innenvolumina sind so klein wie möglich ausgelegt. Dies ermöglicht eine schnellere Spülung während der Systemevakuierung und minimiert die Menge an gefährlichem Gas, das beim Zylinderwechsel eingeschlossen wird, was die Sicherheit erhöht.

Dichtungstechnologie: Während Metallmembranen höchste Reinheit bieten, werden in statischen Anwendungen nach wie vor Elastomerdichtungen verwendet. Bei Phosphin ist die Wahl entscheidend. Viton® (FKM) wird aufgrund potenzieller Permeationsprobleme im Allgemeinen nicht empfohlen. Kel-F® (PCTFE) oder Chemraz® (Perfluorelastomer) werden aufgrund ihrer überlegenen Beständigkeit gegen Permeation und chemische Einwirkung selbst bei niedrigen Drücken bevorzugt. Als Sitzmaterial im Ventil des Reglers wird häufig ein hochreines Polymer wie PCTFE oder PEEK verwendet.

Wichtige Merkmale und Konfigurationen von Reglern für Phosphin
Ein typischer 316L-UHP-Regler für Phosphin verfügt über mehrere spezielle Merkmale:

Zweistufiges Design: Für höchste Stabilität wird häufig ein zweistufiger Regler bevorzugt. Die erste Stufe reduziert den hohen Flaschendruck (der bei Phosphinmischungen bis zu 2000 psi betragen kann) auf einen konstanten Zwischendruck. Die zweite Stufe sorgt für einen präzisen, absolut stabilen Versorgungsdruck zum Werkzeug, der vom abfallenden Flaschendruck unbeeinträchtigt bleibt. Dies ist für eine gleichbleibende Dotierkonzentration im Prozess unerlässlich.

Spül- und Entlüftungsanschlüsse: UHP-Regler verfügen über mehrere Anschlüsse (1/4″ oder 1/2″ VCJ®- oder Flanschdichtungsanschlüsse) für die Systemintegration. Spezielle Anschlüsse ermöglichen effiziente Spül- und Evakuierungszyklen (in der Regel mit einem Inertgas wie Stickstoff), um vor Wartungsarbeiten oder dem Trennen der Gasflasche eventuelle Phosphinrückstände zu entfernen.

Membranisolierung: Die druckempfindliche Membran bildet die Barriere zwischen dem Prozessgas und der Feder-/Umgebungsseite. Ein Leck an dieser Stelle würde Phosphin in den Schrank entweichen lassen. Es werden hochdichte, geschweißte Membranen oder überwachte Entlüftungsanschlüsse verwendet.

Einlassfilter: Viele Regler verfügen am Einlass über eine gesinterte 316L-Metallfritte (z. B. 2 µm), um Partikel aus der Flasche abzufangen.

Auslassdruckbereiche: Bei Dotieranwendungen sind die Förderdrücke in der Regel niedrig und liegen häufig im Bereich von 0–50 psi oder 0–100 psi, was einen empfindlichen und präzisen Regler erfordert.

Integration in Sicherheitssysteme
Der Regler ist eine einzelne Komponente in einem umfassenden Sicherheitssystem:

Einbau in einen Gasschrank: Der Regler wird stets in einem mechanisch belüfteten, kontinuierlich überwachten Gasschrank installiert.

Reihen-/Parallelventilierung: Phosphin-Systeme verwenden entweder eine Reihen- (Double-Block-and-Bleed) oder eine Parallel-Verteilerkonfiguration mit pneumatisch betätigten Ventilen. Dadurch kann eine Gasflasche in Betrieb sein, während die andere als Reserve dient, was einen Austausch ohne Prozessunterbrechung und bei vollständiger Eindämmung ermöglicht.

Überströmventile (EFVs): EFVs werden häufig hinter dem Regler installiert und schließen automatisch, wenn es zu einem katastrophalen Leitungsbruch im nachgeschalteten Bereich kommt, wodurch die Gasfreisetzung begrenzt wird.

Überwachung: Druckwandler überwachen den Flaschen- und Förderdruck. Giftgasdetektoren (TGDs) werden im Schrank und in der Abgaswaschanlagenleitung platziert.

Bewährte Verfahren für Betrieb und Wartung
Selbst die beste Ausrüstung erfordert eine sachgemäße Handhabung:

CGA-Anschlüsse: Phosphin-Flaschen verwenden spezielle Anschlüsse der Compressed Gas Association (CGA) (z. B. CGA 350), um ein versehentliches Vertauschen mit inkompatiblen Gasen zu verhindern.

Dichtheitsprüfung: Nach der Installation muss das gesamte System mit einer geeigneten Methode, wie z. B. der Helium-Massenspektrometrie, auf Dichtheit geprüft werden. Die Prüfung mit Seifenlösung ist aufgrund der Pyrophoriegefahr verboten.

Spülprotokoll: Vor dem Trennen von Anschlüssen sind strenge Standardarbeitsanweisungen (SOPs) für Spül- und Evakuierungszyklen (z. B. drei Zyklen der Druckbeaufschlagung mit Inertgas, gefolgt von einer Evakuierung) zwingend vorgeschrieben.

Vorbeugende Wartung: Regler im Dauerbetrieb erfordern eine regelmäßige Inspektion und Überholung durch geschultes Personal in einer kontrollierten Umgebung gemäß den Richtlinien des Herstellers.

Hochreines Gasventil für Erdgasverteiler in CNG- und LNG-Systemen
Hochreines Gasventil für Erdgasverteiler in CNG- und LNG-Systemen
Fazit
Der UHP-Regler aus Edelstahl 316L für den Einsatz mit Phosphin verkörpert die Verschmelzung von Materialwissenschaft, Feinmechanik und einer strengen Sicherheitskultur, die der fortschrittlichen Fertigung zugrunde liegt. Er ist ein unsichtbarer Wächter, der eine stille, aber lebenswichtige Funktion erfüllt: die Umwandlung eines hochgefährlichen Hochdruckgases in einen stabilen, reinen und präzise geregelten Prozessstrom. Sein elektropolierter Innenraum aus 316L widersteht schleichender Korrosion, sein UHP-Design schützt vor Verunreinigungen, und seine Integration in redundante Sicherheitssysteme schützt sowohl das Personal als auch die Umwelt. Da die Geometrien von Halbleitern immer weiter in Richtung atomarer Maßstäbe schrumpfen, wird der Bedarf an noch höherer Reinheit und Zuverlässigkeit bei Gasversorgungssystemen weiter zunehmen, wodurch sichergestellt wird, dass die in dieser kritischen Komponente verkörperte Technik an der Spitze des technologischen Fortschritts bleibt. Die Auswahl, Installation und Wartung des richtigen Reglers ist nicht nur ein betriebliches Detail – sie ist eine grundlegende Voraussetzung für eine sichere, erfolgreiche und ertragsreiche Halbleiterfertigung.

Weitere Informationen zum ultrahochreinen Regler aus Edelstahl 316L für den PH3-Einsatz finden Sie auf der Website von Jewellok unter https://www.jewellok.com/.
