Warum ist das Material des Druckminderers für hochreines CO₂-Gas so entscheidend?

{{{sourceTextContent.subTitle}}}

Warum ist das Material des Druckminderers für hochreines CO₂-Gas so entscheidend?

{{{sourceTextContent.description}}}

In der Welt der Versorgung mit ultrahochreinen (UHP) Gasen, insbesondere bei Kohlendioxid (CO₂), stellt jede Komponente eine potenzielle Kontaminationsquelle dar. Während Filtern, Rohrleitungen und Anschlussstellen große Aufmerksamkeit geschenkt wird, fungiert das Druckminderventil (PRV) oder der Regler als entscheidender – und oft anfälliger – „Wächter“. Seine Materialzusammensetzung ist nicht nur eine Frage der Haltbarkeit, sondern der entscheidende Faktor für die Reinheit des Systems, die Prozessintegrität und die Qualität des Endprodukts. Dieser Artikel befasst sich eingehend mit den wissenschaftlichen und technischen Gründen für die strengen Materialanforderungen an UHP-Gasdruckminderer für CO₂ und untersucht die Folgen einer unsachgemäßen Auswahl. Zudem werden die Normen beschrieben, die die bewährten Verfahren in Branchen wie der Halbleiterfertigung, der pharmazeutischen Produktion und der modernen analytischen Chemie definieren.

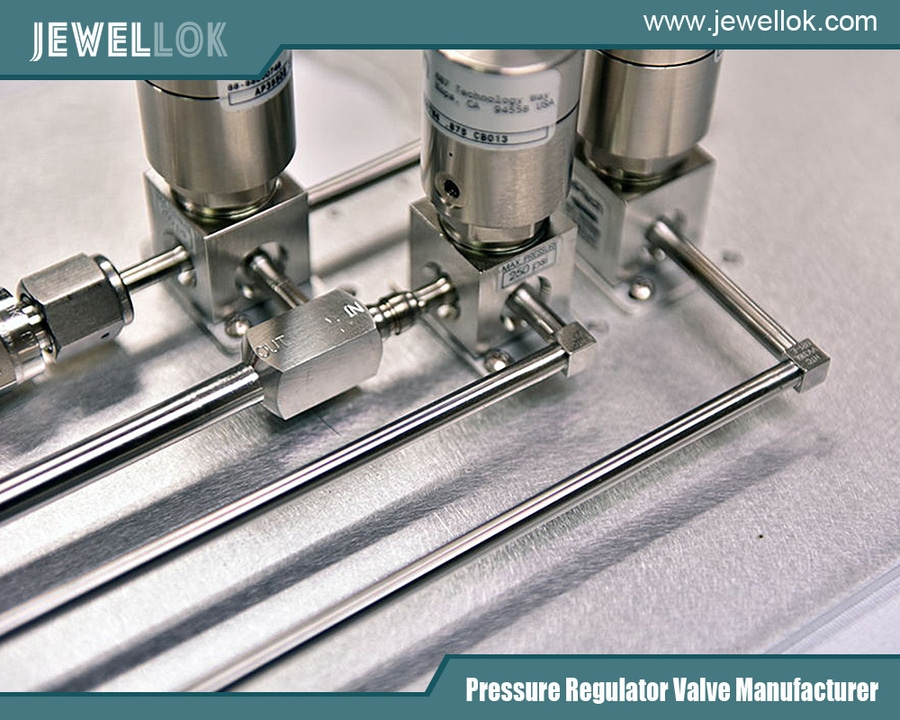

Fluidsteuerungssysteme und Komponenten für die Halbleiterindustrie
Fluidsteuerungssysteme und Komponenten für die Halbleiterindustrie
1. Die besondere Herausforderung von ultrahochreinem CO₂
Kohlendioxid in UHP-Anwendungen (typischerweise mit einer Reinheit von 99,999 % oder höher, wobei bestimmte Verunreinigungen im Bereich von Teilen pro Milliarde oder sogar Teilen pro Billion liegen) wird in empfindlichen Prozessen eingesetzt. Beispiele hierfür sind:

Halbleiterfertigung: Entscheidend für die Fotolackentwicklung, die Waferkühlung und als überkritisches Fluid für Reinigungs- und Trocknungsvorgänge.

Pharmazeutika: Einsatz bei der überkritischen Fluidextraktion (SFE) und der Chromatographie (SFC), wo Verunreinigungen Chargen ruinieren oder Ergebnisse verfälschen können.

Lebensmittel und Getränke: Zur präzisen Karbonisierung und zur Extraktion feiner Aromen.

Fortgeschrittene Analytik: In Trägergasen und mobilen Phasen für die Gaschromatographie.

CO₂ stellt besondere Herausforderungen bei der Handhabung dar. Es wird als verflüssigtes Gas unter hohem Druck gelagert (z. B. 850 psi in einer Flasche bei 21 °C). Wenn diese dichte Flüssigkeit einer schnellen Druckentlastung ausgesetzt wird – was ja die eigentliche Funktion eines Druckminderventils (PRV) ist –, kann es zu erheblichen Temperaturabfällen kommen (Joule-Thomson-Effekt), was möglicherweise zur Eisbildung (Trockeneis) und zu einem Thermoschock führen kann. Zudem bildet CO₂ in Gegenwart von Feuchtigkeit Kohlensäure (H₂CO₃), eine zwar schwache, aber insbesondere unter Druck korrosive Substanz.

Die Hauptaufgabe eines UHP-Systems besteht darin, Gas von der Quelle zum Verwendungsort (POU) zu leiten, ohne dass Partikel, Feuchtigkeit, Kohlenwasserstoffe oder andere gasförmige Verunreinigungen hinzukommen. Das Druckminderventil ist die dynamischste Komponente in dieser Kette. Seine Innenflächen sind der vollen Druckdifferenz ausgesetzt, und seine beweglichen Teile (Dichtungen, Federn, Membranen) stehen in ständiger Wechselwirkung mit dem Gasstrom. Daher beeinflussen die gewählten Werkstoffe direkt drei zentrale Kontaminationsmechanismen: Korrosion und Partikelbildung, Permeation und Ausgasung sowie Adsorption/Desorption.

2. Die Verunreinigungsmechanismen: Eine materialbezogene Betrachtung
2.1. Korrosion und Partikelbildung
Dies ist die direkteste Ausfallart. Wenn der Ventilkörper oder interne Komponenten aus inkompatiblen Werkstoffen bestehen, können CO₂ und seine Spurenverunreinigungen (insbesondere Feuchtigkeit und Sauerstoff) Korrosion auslösen.

Standard- vs. UHP-Qualitäten: Ein industrieller Standardregler könnte ein Messinggehäuse oder einen minderwertigen Edelstahl (z. B. Edelstahl 304) verwenden. Messing enthält Kupfer und Zink, die Ionen in den Gasstrom abgeben können – ein katastrophales Ereignis für Halbleiterprozesse, in denen Metallionen als „tödliche Verunreinigungen“ gelten. Selbst Edelstahl 304 kann aufgrund seines höheren Kohlenstoffgehalts und seiner geringeren Korrosionsbeständigkeit Mikrokorrosion unterliegen und dabei Eisenpartikel abgeben.

Die Lösung: Hochleistungs-Edelstähle: In UHP-CO₂-Systemen wird durchgängig Edelstahl der Güte 316L oder 316L VIM-VAR (Vacuum Induction Melted – Vacuum Arc Remelted) vorgeschrieben.

316L: Das „L“ steht für einen niedrigen Kohlenstoffgehalt (<0,03 %), wodurch die Ausscheidung von Chromkarbid an den Korngrenzen während des Schweißens (Sensibilisierung) verhindert wird, was die Korrosionsbeständigkeit erheblich verbessert.

VIM-VAR: Dieses zweistufige Schmelzverfahren erzeugt ein außergewöhnlich homogenes, einschlussarmes Metall mit extrem geringen Gehalten an interstitiellen Verunreinigungen (Sauerstoff, Stickstoff) und einer hervorragenden Kornstruktur. Das Ergebnis ist eine deutlich glattere, korrosionsbeständigere Oberfläche mit weitaus weniger potenziellen Entstehungsstellen für Lochfraß oder Abblättern. Jede Korrosion oder jedes Abblättern erzeugt Partikel, die nachgeschaltete Öffnungen verstopfen, empfindliche Oberflächen (wie optische Linsen auf Wafern) beschichten oder Defekte in Nanostrukturen verursachen können.

2.2. Permeation und Ausgasung
Permeation ist die Diffusion von Gasmolekülen durch ein festes Material. Ausgasung ist die Desorption von Molekülen (Wasserdampf, Kohlenwasserstoffe, Lösungsmittel), die zuvor in das Materialinnere oder an dessen Oberfläche absorbiert oder adsorbiert wurden.

Elastomerdichtungen: Herkömmliche Regler verwenden häufig Dichtungen aus Buna-N- oder Viton®-Elastomeren. Diese Polymere sind durchlässig für kleine Moleküle wie Helium, Wasserstoff und – was besonders wichtig ist – atmosphärische Gase (O₂, N₂, H₂O). In einem UHP-CO₂-Strom können sie als Kontaminationsquelle wirken und das Eindringen von Umgebungsluft ermöglichen. Schlimmer noch: Sie geben erhebliche Mengen an Kohlenwasserstoffen und Weichmachern ab und beeinträchtigen so die Gasreinheit.

Die Lösung: Metallversiegelte oder hochreine Polymerkonstruktionen:

Metallmembranen und -dichtungen: Für Anwendungen mit höchster Reinheit kommen vollverschweißte Membranventile mit Metallmembranen (häufig 316L) zum Einsatz. Diese verhindern Permeation und das Ausgasen von Kohlenwasserstoffen vollständig. Der Sitz kann eine messerscharfe Metall-auf-Metall-Dichtung sein oder aus einem weichen, hochreinen Metall wie Silber bestehen.

Ultrareine Polymere: Wo Flexibilität erforderlich ist (z. B. in der Membran des Hauptreglers), kommen speziell gereinigte und ausgehärtete Polymertypen wie ETFE (Tefzel®) oder PTFE (Teflon®) zum Einsatz. Diese weisen eine deutlich geringere Permeabilität auf und werden so verarbeitet, dass der Gehalt an flüchtigen Bestandteilen minimiert wird. Für statische Dichtungen werden Kalrez®- oder Chemraz®-Perfluorelastomere verwendet, die eine hervorragende chemische Beständigkeit und geringe Ausgasung bieten.

2.3. Adsorption und Desorption (der „Memory-Effekt“)
Die innere Oberfläche eines Reglers wirkt wie ein Schwamm für Verunreinigungen. Ist die Oberfläche rau oder aus einem reaktiven Material gefertigt, kann sie während Stillstandszeiten oder aus früheren Gaschargen Feuchtigkeit, Kohlenwasserstoffe oder andere Gase adsorbieren. Wenn UHP-CO₂ strömt, können Druck- und Temperaturänderungen dazu führen, dass diese Verunreinigungen wieder in den Gasstrom desorbieren – ein Phänomen, das als „Memory-Effekt“ oder „Reglerkrankheit“ bezeichnet wird.

Oberflächenbeschaffenheit: Die Materialauswahl ist untrennbar mit der erreichbaren Oberflächenbeschaffenheit verbunden. 316L VIM-VAR lässt sich auf eine elektropolierte (EP) Oberfläche mit einer Oberflächenrauheit (Ra) von 10 Mikroinch oder weniger polieren. Das Elektropolieren erzeugt nicht nur eine spiegelglatte Oberfläche, die Adsorptionsstellen minimiert, sondern passiviert die Oberfläche auch und bildet so eine robuste, inerte Chromoxidschicht.

Reinigungsfähigkeit: Die ausgewählten Werkstoffe müssen strengen Reinigungsverfahren wie Clean-In-Place (CIP) oder der Reinigung mit überkritischem CO₂ standhalten, ohne dass es zu einer Verschlechterung kommt. Eine glatte, elektropolierte 316L-Oberfläche ermöglicht die vollständige Entfernung von Verunreinigungen während der Reinigung, wodurch das Ventil wieder seine ursprüngliche Reinheit und Leistungsfähigkeit erlangt.

3. Materialspezifikationen in der Praxis: Bau eines UHP-CO₂-Druckminderventils
Ein erstklassiges UHP-CO₂-Gasdruckminderventil ist ein Zusammenspiel präzise ausgewählter Werkstoffe:

Gehäuse und Ventildeckel: 316L VIM-VAR-Edelstahl, innen elektropoliert. Alle Schweißnähte werden im Orbital-WIG-Verfahren (Wolfram-Inertgas) unter Argonspülung geschweißt, um Oxidation zu verhindern und einen durchgehenden, glatten Strömungsweg zu gewährleisten.

Membran: Das Herzstück des Druckminderers. Für höchste Reinheit wird eine Edelstahlmembran verwendet. Für hochreine Anwendungen, die eine höhere Empfindlichkeit erfordern, wird eine speziell gereinigte und ausgehärtete ETFE-Polymermembran vorgeschrieben.

Innenfedern: Inconel X-750 oder 718, Legierungen, die für ihre Stabilität, ihre Beständigkeit gegen „Festsetzen“ unter konstanter Belastung und ihre Eignung für Hochdruckumgebungen mit potenziell korrosiven Medien bekannt sind.

Sitze und Dichtungen: Messerschneidenkonstruktionen aus Edelstahl für Ausführungen mit Metallsitzen oder PTFE/Kalrez® für Ausführungen mit Weichsitzen. Silber wird aufgrund seiner Formbarkeit und Reinheit manchmal als Sitzmaterial verwendet.

Dichtungen und Gewindedichtmittel: Keine Elastomerdichtungen im Gasweg. Die Anschlüsse verwenden Fittings mit metallischen Dichtflächen oder vollständig verschweißte Konstruktionen. Gewindedichtmittel sind verboten; alle Verbindungen werden durch Metallverformung abgedichtet.

4. Der Preis des Kompromisses: Folgen einer unsachgemäßen Materialauswahl
Der Einsatz eines Reglers in Industriequalität in einer UHP-CO₂-Leitung ist ein risikoreicher Kompromiss:

Ertragsverluste: In Halbleiterfabriken kann bereits ein einzelnes Partikel oder eine Metallverunreinigung im ppb-Bereich zum Ausfall eines Chips oder eines gesamten Wafers führen, was Ertragsverluste in Höhe von Hunderttausenden von Dollar zur Folge hat.

Produktverunreinigung: In der pharmazeutischen SFE kann die Ausgasung von Kohlenwasserstoffen aus einer Dichtung einen Wirkstoff verunreinigen, was eine kostspielige und zeitaufwändige Chargenverwerfung und Reinigung erforderlich macht.

Geräteausfallzeiten und Datenkorruption: In Analyselabors verursachen Verunreinigungen aus einem Druckregler Basisliniendrift, Geisterpeaks und Detektorrauschen in Chromatographen, was zu unzuverlässigen Daten, wiederholten Analysen und Ausfallzeiten der Geräte aufgrund von Wartungsarbeiten führt.

Ungeplante Wartungsarbeiten: Durch Korrosion entstehende Partikel führen zu häufigen Filterwechseln und Ventilaustausch, wodurch die Gesamtbetriebskosten weit über die anfänglichen Einsparungen durch den Druckregler hinaus steigen.

5. Industriestandards und Validierung
Die Materialauswahl orientiert sich an strengen Standards. So legt beispielsweise der SEMI-Standard F19 (für CO₂ in Elektronikgasen) strenge Grenzwerte für Feuchtigkeit, Sauerstoff, Gesamtkohlenwasserstoffe und Partikel fest. Die Einhaltung dieser Grenzwerte am Einsatzort (POU) ist mit einem minderwertigen Druckregelventil (PRV) unmöglich. Ventile werden validiert durch:

Leckprüfungen mit einem Helium-Massenspektrometer: Zur Gewährleistung der Dichtheit.

Blasentests auf Partikel: Gemäß SEMI F19.

Prüfungen mit Feuchtigkeits- und Sauerstoffanalysatoren: Um sicherzustellen, dass das Ventil diese wichtigen Verunreinigungen nicht hinzufügt oder einschließt.

Ausgasungstests: Erhitzen des Ventils unter Vakuum und Messung der desorbierten Stoffe.

Hersteller von Spezialgasreglern
Hersteller von Spezialgasreglern
Fazit
In der streng kontrollierten Umgebung der Versorgung mit ultrahochreinem CO₂ ist das Druckminderventil nicht nur ein Druckregelgerät, sondern eine Schnittstelle zur Erhaltung der Reinheit. Seine Materialzusammensetzung – von der Grundlegierung seines Gehäuses bis hin zum präzisen Polymer seiner Membran – ist der primäre Schutz gegen eine Kaskade von Verunreinigungsmechanismen: die Bildung korrosiver Partikel, das Eindringen von Atmosphärengasen, die Ausgasung von Kohlenwasserstoffen und den Memory-Effekt.

Der branchenweite Trend hin zu 316L-VIM-VAR-Edelstahl, elektropolierten Oberflächen sowie Metall- oder ultrareinen Polymermembranen ist keine willkürliche Vorliebe für Premium-Materialien. Es handelt sich um eine direkte, wissenschaftlich fundierte Reaktion auf die untragbaren Kosten, die Verunreinigungen in der modernen Fertigung und Forschung verursachen. Die Investition in ein Druckminderventil (PRV) mit korrekt spezifizierten Werkstoffen ist daher eine Investition in Prozesssicherheit, Produktqualität und letztendlich in den Gewinn. Da die Reinheitsanforderungen immer weiter auf Werte im Bereich von Teilen pro Billion (pptr) verschärft werden, wird die Materialwissenschaft hinter diesen kritischen Komponenten nur noch an Bedeutung gewinnen und die Grenzen der Metallurgie, der Polymerwissenschaft und der Oberflächentechnik erweitern.

Weitere Informationen darüber, warum das Material eines Druckminderers für ultrahochreines CO₂-Gas so entscheidend ist, finden Sie auf der Website von Jewellok unter https://www.jewellok.com/.
