So wählen Sie ein Gasflaschen-Verteilersystem aus

{{{sourceTextContent.subTitle}}}

So wählen Sie ein Gasflaschen-Verteilersystem aus

{{{sourceTextContent.description}}}

Für Einrichtungen, die auf Gase angewiesen sind – sei es für medizinische Anwendungen, Laborforschung, Fertigung oder Schweißarbeiten –, ist die zuverlässige, sichere und effiziente Versorgung mit diesen Gasen von größter Bedeutung. Während einzelne Gasflaschen für den geringfügigen Verbrauch ausreichen, stehen Betriebe mit höherem Bedarf vor logistischen Herausforderungen: häufige Flaschenwechsel, Druckschwankungen und damit verbundene Sicherheitsrisiken. Hier wird ein Gasflaschen-Verteilersystem nicht nur zu einer Verbesserung, sondern zu einer betrieblichen Notwendigkeit.

Die Wahl des richtigen Verteilersystems ist eine entscheidende technische und sicherheitsrelevante Entscheidung. Ein ungeeignetes System kann zu Ausfallzeiten, Verunreinigungen, gefährlichen Leckagen oder einer unzureichenden Deckung des Bedarfs führen. Dieser Leitfaden bietet einen umfassenden technischen Rahmen für den Auswahlprozess und stellt sicher, dass Sie ein System spezifizieren, das sicher, zuverlässig und für Ihre spezifische Anwendung optimiert ist.

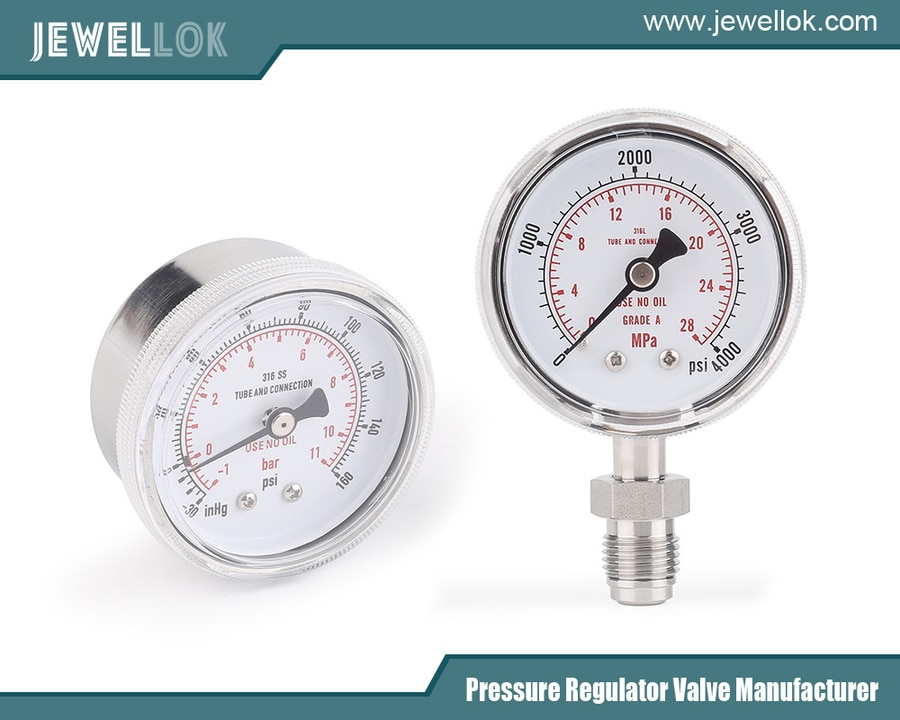

Hersteller von hochreinen Armaturen in China
Hersteller von hochreinen Armaturen in China

Grundlagen verstehen: Was ist ein Gasflaschen-Verteilersystem?

Ein Gasflaschen-Verteilersystem ist eine Baugruppe, die mehrere Gasflaschen an einen gemeinsamen Sammler anschließt, der wiederum in eine zentrale Verteilungsleitung mündet. Seine Hauptfunktionen sind:

Kontinuierliche Versorgung: Schaltet automatisch von einer primären Gasflaschenbank auf eine Reservebank um, sobald die primäre Bank leer wird, und gewährleistet so einen unterbrechungsfreien Gasfluss.
Zentralisierung: Ersetzt zahlreiche einzelne Gasflaschenanschlüsse durch eine einzige, verwaltete Versorgungsquelle.
Druckregelung: Reduziert den hohen Flaschendruck auf einen konstanten, für die Anlage nutzbaren Leitungsdruck.
Erhöhte Sicherheit: Trennt die Hochdruckquelle vom nachgeschalteten System und verfügt über zahlreiche Sicherheitsvorrichtungen.
Kernkomponenten:

Flaschenhalterungen oder Anschlussstellen: Befestigen die Gasflaschen am System.
Sammelleitung: Die Leitung, die das Gas aus allen angeschlossenen Gasflaschen zusammenführt.
Rückschlagventile: Verhindern einen Rückfluss aus der Sammelleitung in eine leere Gasflasche.
Umschalteinheit: Das Herzstück des Systems. Sie überwacht den Druck und schaltet automatisch (oder manuell) auf die Reservebank um. Enthält Alarme, die eine Erschöpfung signalisieren.
Hauptabsperrventile: Ermöglichen das Absperren von Systemabschnitten für Wartungsarbeiten.
Druckregler: Reduzieren den Flaschendruck (z. B. 200 bar) auf einen stabilen Leitungsdruck (z. B. 4–10 bar).
Überdruckventile: Schützen das System vor Überdruck.
Entlüftungsleitung: Leitet Gas sicher aus der Umschaltvorrichtung oder den Überdruckventilen an einen sicheren Ort im Außenbereich ab.
Überwachungs- und Alarmtafel: Bietet Statusanzeigen (z. B. „In Betrieb“, „Reserve in Betrieb“, „Störung“) und lässt sich in Gebäudemanagementsysteme integrieren.

Definition Ihrer Anforderungen: Der entscheidende erste Schritt

Bevor Sie sich Produkte ansehen, sollten Sie Ihre Parameter sorgfältig definieren.

Gaseigenschaften und Reinheit:
Gasart: Dies ist der wichtigste Faktor. Systeme sind gasspezifisch und dürfen niemals vertauscht werden.
Oxidierende Gase (Sauerstoff, Distickstoffmonoxid): Erfordern absolut ölfreie, für den Einsatz mit Sauerstoff geeignete (CFO) Komponenten. Selbst Spuren von Kohlenwasserstoffen können heftige Explosionen verursachen. Alle medienberührten Werkstoffe müssen kompatibel sein.
Entzündbare Gase (Wasserstoff, Acetylen, Methan): Erfordern Rückzündsicherungen, eine spezielle Erdung gegen statische Elektrizität sowie Entlüftungsleitungen, die an sichere Orte fern von Zündquellen verlegt werden.
Inertgase (Stickstoff, Argon, Helium): Weisen im Allgemeinen die größte Materialverträglichkeit auf, erfordern jedoch dennoch Systeme, die für hohen Druck ausgelegt sind.
Korrosive/toxische Gase (Kohlendioxid, Ammoniak, Chlor): Erfordern kompatible Werkstoffe (z. B. Edelstahl für feuchtigkeitshaltiges CO₂, Monel für Chlor) und erfordern unter Umständen eine doppelte Einhausung oder eine verbesserte Leckageerkennung.
Reinheitsgrad: Gase mit ultrahoher Reinheit (UHP, 99,999 %) oder in Halbleiterqualität erfordern Rohrleitungen aus elektropoliertem Edelstahl (EPSS), ultrareine Ventilsitze (z. B. Membrandichtungen) und geeignete Spülverfahren zur Aufrechterhaltung der Integrität. Für Standard-Industriequalitäten können Kupfer oder Messing verwendet werden.
Bedarf- und Kapazitätsanalyse:
Spitzenverbrauchsrate (Kubikmeter/Stunde oder Liter/Minute): Berechnen Sie den maximalen gleichzeitigen Verbrauch aller Entnahmestellen. Daraus ergibt sich die erforderliche Durchflusskapazität des Verteilerblocks und der Sammelleitungen.
Täglicher/wöchentlicher Verbrauch: Ermitteln Sie die Gesamtmenge, die über einen Standardzeitraum verbraucht wird.
Flaschengröße und -anzahl: Basierend auf dem Verbrauch und der gewünschten Häufigkeit der Flaschenwechsel. Eine gängige Regel lautet, den Hauptvorrat so zu dimensionieren, dass er im Normalbetrieb 1–2 Wochen reicht, ergänzt durch einen gleich großen Reservevorrat.
Beispiel: Eine Anlage verbraucht pro Woche 4 Sauerstoffflaschen à 50 Liter. Bei einem 2×2-Verteiler (2 Hauptflaschen, 2 Reserveflaschen) wären wöchentliche Flaschentausche erforderlich. Ein 8×8-System würde seltenere Tauschvorgänge ermöglichen und einen größeren Puffer bieten.
Betriebsdruckparameter:
Versorgungsdruck: Der Druck aus Ihren Gasflaschen (z. B. 137 bar für Acetylen, 200–300 bar für Hochdruckgase).
Erforderlicher Ausgangsdruck: Der konstante Druck, der für Ihre Laboranschlüsse, Werkstattleitungen oder medizinischen Gasleitungen benötigt wird (z. B. 4,5 bar für medizinische Luft, 7 bar für Schweißgas).
Durchflussanforderungen: Stellen Sie sicher, dass die Größen des Druckreglers und der Ventilöffnung Ihren Spitzendurchfluss ohne übermäßigen Druckabfall („Droop“) bewältigen können.

Wichtige Auswahlkriterien: Aufbau Ihres Systems

Nachdem die Anforderungen definiert sind, bewerten Sie die Systeme anhand dieser Kriterien.

Automatische vs. manuelle Umschaltung:
Automatische Umschaltung: Der Standard für kritische Anwendungen (Krankenhäuser, kontinuierliche Prozesse). Bietet einen nahtlosen Übergang, löst einen Alarm aus, wenn die Reserve zugeschaltet wird, und ist für den unbeaufsichtigten Betrieb unerlässlich.
Manuelle Umschaltung: Geringere Kosten. Erfordert, dass ein Bediener die Ventile manuell umschaltet, wenn die Primärversorgung leer ist. Risiko einer Versorgungsunterbrechung. Nur für nicht kritische, beaufsichtigte Anwendungen geeignet.
Werkstoff:
Messing: Üblich für nicht korrosive Industriegase mit Standardreinheit (N₂, Ar, O₂ bei geringerer Reinheit). Kostengünstig.
Edelstahl (304, 316L): Unverzichtbar für korrosive Gase, Anwendungen mit hoher Reinheit und feuchtigkeitsempfindliche Gase wie CO₂. 316L bietet überlegene Korrosionsbeständigkeit. Elektropoliert für UHP.
Kupfer: Wird aufgrund seiner natürlichen bakteriostatischen Eigenschaften und seiner Verarbeitbarkeit traditionell für medizinische Gasleitungen (Sauerstoff, medizinische Luft) verwendet.
Innenteile der Komponenten: Membrandichtungen sind gegenüber Stopfbuchsen-Dichtungen vorzuziehen, um die Reinheit zu gewährleisten und Leckagen zu verhindern.
Sicherheitsmerkmale (unabdingbar):
Gasspezifische Auslegung: Wie bereits erwähnt, muss das System für Ihr spezifisches Gas ausgelegt sein.
Nicht austauschbare Anschlüsse (NIST, DISS, CGA): Verhindern den versehentlichen Anschluss einer falschen Gasflasche.
Rückschlagventile: An jedem Flaschenanschluss, um einen Rückfluss zu verhindern.
Druckentlastungsvorrichtungen: Thermische Überdruckventile an Abschnitten mit eingeschlossenem Rohr sowie Systemüberdruckventile.
Angemessene Entlüftung: Die Umschaltvorrichtung und die Überdruckventile müssen in eine sichere Atmosphäre entlüften. Entlüftungsleitungen müssen die richtige Dimensionierung aufweisen, ein Gefälle zum Abfluss von Kondensat haben und aus kompatiblem Material bestehen.
Leckageerkennung: Bei giftigen oder brennbaren Gasen sollten ortsfeste Gasdetektoren im Verteilerraum in Betracht gezogen werden.
Robuste Einhausung und Beschilderung: Verteiler sollten sich in einem gut belüfteten, gesicherten Bereich befinden und mit eindeutigen Gaskennzeichnungsetiketten sowie Gefahrenhinweisen versehen sein.
Einhaltung gesetzlicher Vorschriften und Normen:
Das Verteilerrohrsystem muss allen relevanten lokalen und internationalen Vorschriften entsprechen. Dazu gehören in der Regel:
ISO 7396-1: Medizinische Gasversorgungssysteme.
NFPA 99 (USA): Vorschriften für Gesundheitseinrichtungen.
HTM 02-01 (Großbritannien): Medizinische Gasversorgungssysteme.
AS 4332 (Australien): Lagerung und Handhabung von Gasen in Gasflaschen.
Druckgeräterichtlinie (PED 2014/68/EU): Für Geräte, die mit einem Druck von über 0,5 bar betrieben werden.
Lokale Bau-, Brandschutz- und Arbeitsschutzvorschriften.
Skalierbarkeit und Zukunftssicherheit:
Lässt sich das System durch Hinzufügen weiterer Flaschenanschlüsse problemlos erweitern?
Ist die Sammelleitung so dimensioniert, dass sie einen möglichen zukünftigen Anstieg des Durchflussbedarfs bewältigen kann?
Verfügt die Alarmzentrale über Kapazitäten für zusätzliche Fernalarme oder die Integration in ein Gebäudemanagementsystem (BMS)?

Der Beschaffungs- und Installationsprozess

Die Auswahl des Produkts ist nur die halbe Miete. Die fachgerechte Ausführung ist entscheidend.

Hinzuziehung von Fachleuten: Arbeiten Sie mit einem qualifizierten Gasinstallateur oder Ingenieur zusammen. Behandeln Sie dies nicht als gewöhnliche Sanitärarbeit.
2. Detaillierte Planung: Der Installateur sollte Rohrleitungs- und Instrumentierungsdiagramme (P&IDs), Lagepläne und Belüftungsberechnungen bereitstellen.
3. Standort und Raumgestaltung:
* Belüftung: Der Raum muss gut belüftet sein, vorzugsweise mit Zwangsabsaugung auf Bodenhöhe (Gase, die schwerer als Luft sind) und auf Deckenhöhe (Gase, die leichter als Luft sind).
* Sicherheit: Zugangsbeschränkung, um Manipulationen zu verhindern.
* Umgebung: Geschützt vor extremen Temperaturen, Korrosion und physischen Beschädigungen.
* Handhabung der Gasflaschen: Ausreichend Platz für die sichere Anlieferung, Handhabung und Lagerung der Gasflaschen.
4. Inbetriebnahme und Zertifizierung:
* Druck- und Dichtheitsprüfung: Das gesamte installierte System muss gemäß den Normen einer Festigkeits- und Dichtheitsprüfung unterzogen werden.
* Reinheitsprüfung: Bei medizinischen oder UHP-Anlagen muss die Rohrleitung auf Partikel- und Kohlenwasserstoffverunreinigungen (bei Sauerstoff) bzw. auf den Feuchtigkeitsgehalt validiert werden.
* Ordnungsgemäße Dokumentation: Erhalten Sie Bestandszeichnungen, Prüfzertifikate, Sicherheitsdatenblätter (MSDS) sowie ein umfassendes Betriebs- und Wartungshandbuch (O&M).
Betrieb, Wartung und Schulung
Ein System ist nur so gut wie seine Wartung.

Schulung: Das für den Flaschenwechsel zuständige Personal muss in den spezifischen Verfahren, der Gefahrenerkennung und den Notabschaltprotokollen geschult werden.
Vorbeugende Wartung: Schließen Sie einen Vertrag über planmäßige Wartungsarbeiten mit dem Lieferanten oder einem qualifizierten Ingenieur ab. Dieser umfasst in der Regel die jährliche Inspektion von Reglern, Umschaltmechanismen, Überdruckventilen und Alarmanlagen.
Flaschenmanagement: Führen Sie eine strikte „First-in, First-out“-Rotation ein und halten Sie die Reserveflaschen stets gefüllt. Lassen Sie niemals zu, dass beide Flaschenbänke leer werden.
Versorgungssystem für hochreine Hochdruckgase
Versorgungssystem für hochreine Hochdruckgase

Fazit

Die Auswahl eines Gasflaschen-Verteilersystems ist eine bedeutende Investition in die Betriebsintegrität und Sicherheit. Es gibt keine Einheitslösung. Indem Sie diesen Leitfaden systematisch durcharbeiten – Ihre Gaseigenschaften und Ihren Bedarf definieren, die entscheidenden technischen Kriterien verstehen, qualifizierte Fachleute hinzuziehen und die langfristige Wartung planen –, gehen Sie über einen einfachen Kauf hinaus und gestalten ein lebenswichtiges Versorgungssystem.

Das kosteneffizienteste Verteilersystem ist nicht das billigste, sondern dasjenige, das über Jahre hinweg unterbrechungsfrei reines Gas sicher liefert, Betriebsausfälle minimiert und durch strenge Einhaltung der Vorschriften sowie eine robuste Konstruktion für Sicherheit sorgt. Investieren Sie Zeit in den Auswahlprozess, und Ihr Verteilersystem wird zu einem zuverlässigen, stillen Partner für den Erfolg Ihrer Anlage.

Weitere Informationen zur Auswahl eines Gasflaschen-Verteilersystems finden Sie bei Jewellok unter https://www.jewellok.com/.
