Komplettes, integriertes UHP-Gasversorgungssystem in Fab-Qualität für Reinräume der Klasse 10000

{{{sourceTextContent.subTitle}}}

Komplettes, integriertes UHP-Gasversorgungssystem in Fab-Qualität für Reinräume der Klasse 10.000

{{{sourceTextContent.description}}}

Da die Strukturgrößen bei Halbleitern im Jahr 2026 weiter schrumpfen, hat sich die Nachfrage nach Gasversorgungssystemen für ultrahochreine (UHP) Gase über die strengsten ISO-1–5-Umgebungen hinaus auf Reinräume der Klasse 10.000 (ISO 7) ausgeweitet. Diese Anlagen sind zwar weniger streng reguliert als hochmoderne Halbleiterfabriken, spielen jedoch eine entscheidende Rolle für die Verpackung, Montage und Spezialmikroelektronik. Ein vollständig integriertes UHP-System stellt sicher, dass Prozessgase – wie Stickstoff (N₂), Argon (Ar) und reaktive Spezialgase – von der Quelle bis zum Prozessgerät einen Verunreinigungsgrad unterhalb der Sub-ppb-Grenzwert (parts-per-billion) einhalten.

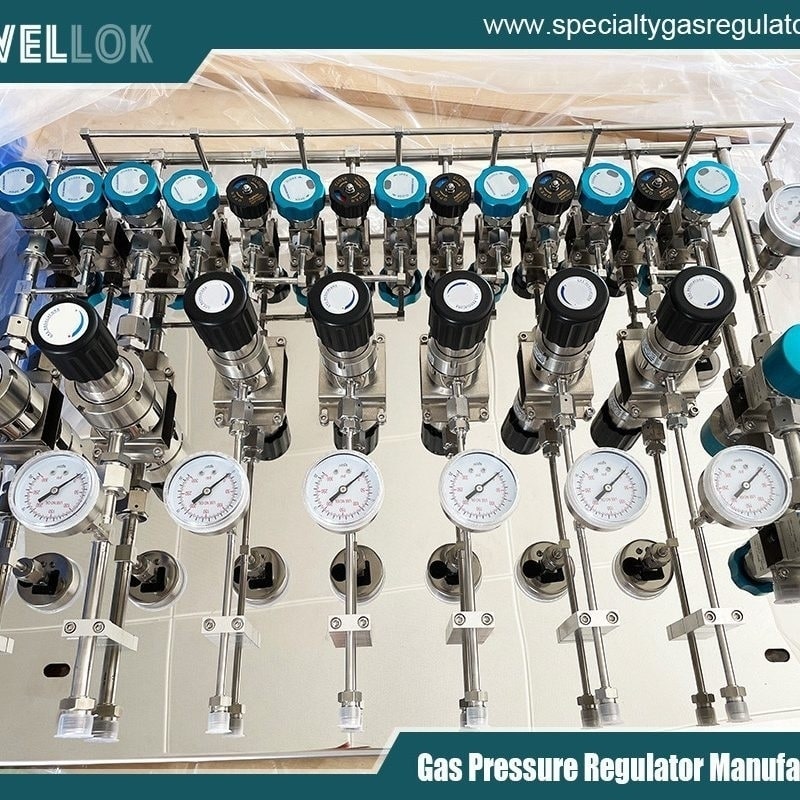

Hersteller von Hochdruck-Spezialgasreglern
Hersteller von Hochdruck-Spezialgasreglern
Hintergrund zur Reinraumklassifizierung (Klasse 10.000 / ISO 7)

Ein Reinraum der Klasse 10.000 ist durch eine maximal zulässige Partikelanzahl von 352.000 Partikeln (≥ 0,5 µm) pro Kubikmeter definiert. Für UHP-Gassysteme, die in dieser Umgebung betrieben werden, besteht die Herausforderung darin, die Gasreinheit (99,9999 % oder höher) aufrechtzuerhalten, während die Umgebungsluft deutlich partikelreicher ist als in einer ISO-5-Fertigungsanlage.

Zu den wichtigsten Umgebungsanforderungen für diese Systeme im Jahr 2026 gehören:

Luftwechsel: 60 bis 90 Luftwechsel pro Stunde (ACH), um eine schnelle Partikelentfernung zu gewährleisten.
Überdruck: Aufrechterhaltung eines höheren Drucks als in angrenzenden Räumen, um zu verhindern, dass externe Verunreinigungen über Durchführungen der Gasleitungen eindringen.
Dichtheit: Alle von UHP gefertigten Systeme müssen einer Helium-Dichtheitsprüfung unterzogen werden, um eine Umgebung ohne winzige Löcher zu gewährleisten, was sowohl für die Reinheit als auch für die Sicherheit unerlässlich ist.

Kernkomponenten des Systems

1 Gasversorgung und -lagerung (Gasschränke)

Das System beginnt am Gasschrank, in dem hochreine Gasflaschen untergebracht sind. Moderne 2026-Konstruktionen nutzen vollautomatische Steuerungssysteme mit Touchscreen-Displays und automatischer Spülung, um eine Kontamination während des Flaschenwechsels zu verhindern.

Merkmale: Integrierte Waagen oder Druckwandler zur Echtzeitüberwachung sowie programmierbare Grenzwerte für die automatische Umschaltung zwischen Prozess- und Spülflaschen.
2 Filtration und Reinigung

Inline-Reiniger sind das „Herz“ von UHP-Systemen und entfernen Spuren von Feuchtigkeit, Sauerstoff und Kohlenwasserstoffen.

Fortschrittliche Technologien: Zu den Trends bei 2026-Systemen gehört die Integration von auf Nanotechnologie basierenden Filtern, die gezielt bestimmte Verunreinigungen auf molekularer Ebene beseitigen.
Spezifikationen: Filter müssen Partikel bis zu einer Größe von 0,015 µm zurückhalten, um sicherzustellen, dass der Gasstrom deutlich sauberer bleibt als die Umgebungsluft der Klasse 10.000.
3 Verteilungsnetz: Rohrleitungen und Schweißnähte

Für die UHP-Verteilung werden elektropolierte Rohre aus Edelstahl 316L verwendet. Durch das Elektropolieren entsteht eine glatte, nicht reaktive Oberfläche mit einer geringen durchschnittlichen Rauheit (Ra), wodurch Bereiche minimiert werden, in denen sich Partikel oder Bakterien festsetzen können.

Orbitalschweißen: Alle Verbindungen werden mittels automatisiertem Orbitalschweißen in einer kontrollierten Umgebung hergestellt, um menschliche Fehler und Leckagewege auszuschließen.
Fittings: Fittings mit Dichtfläche sind nach wie vor der Industriestandard für Leckdichtheit und hohe Reinheit.
4 Steuerung und Überwachung

Integrierte Sensoren ermöglichen die Echtzeitüberwachung der Gasqualität.

Massendurchflussregler (MFCs): Sie regeln den Gasdurchfluss präzise und mit hoher Wiederholgenauigkeit entsprechend den Prozessanforderungen.
Analysesysteme: Die Cavity-Ring-Down-Spektroskopie (CRDS) und andere Hochgeschwindigkeits-Analysemanifolds überwachen die Kreuzkontamination, ohne dass Leckagen zu befürchten sind.

Sicherheit und Einhaltung gesetzlicher Vorschriften (Standards 2026)

Die regulatorischen Anforderungen im Jahr 2026 legen den Schwerpunkt auf digitale Qualitätsmanagementsysteme (QMS) und Echtzeitüberwachung.

Abluft und Detektion: Arbeitsschränke müssen mechanisch belüftet werden und mindestens sechs Luftwechsel pro Stunde gewährleisten sowie mit einer Umgebungsgasdetektion für toxische oder brennbare Gase ausgestattet sein.
Verriegelungen: Not-Aus-Taster und automatische Absperrventile müssen mit den Brand- und Sicherheitsalarmen des Reinraums verriegelt sein.
Druckregler vs. Überdruckventil
Druckregler vs. Überdruckventil
Fazit

Ein integriertes UHP-Gashandhabungssystem für einen Reinraum der Klasse 10.000 ist ein ausgeklügeltes Zusammenspiel aus elektropolierter Hardware, Präzisionssteuerung und strenger Sicherheitsüberwachung. Durch die Einhaltung der 2026-Normen für Orbitalschweißen, Helium-Dichtheitsprüfungen und analytische Echtzeitüberwachung können Hersteller hohe Produktausbeuten und Betriebssicherheit in zunehmend komplexen Halbleiteranwendungen gewährleisten.
