Neon-Gasdruckregler mit ultrahoher Reinheit (UHP) für Halbleiter- und Laseranwendungen

{{{sourceTextContent.subTitle}}}

Neon-Gasdruckregler mit ultrahoher Reinheit (UHP) für Halbleiter- und Laseranwendungen

{{{sourceTextContent.description}}}

Der unaufhaltsame Fortschritt der Halbleitertechnologie, der durch die Anforderungen der künstlichen Intelligenz, des Hochleistungsrechnens und des Internets der Dinge vorangetrieben wird, hängt von der Präzision ihrer grundlegenden Prozesse ab. Ebenso erfordern fortschrittliche Lasersysteme – von der Extrem-Ultraviolett-Lithografie (EUV) bis hin zu Anwendungen in Medizin und Verteidigung – absolute Stabilität und Reinheit im Betrieb. In beiden Bereichen hat sich Neongas als entscheidender, wenn auch oft übersehener Wegbereiter herausgestellt. Der Umgang damit, insbesondere die präzise Druckreduzierung und -regelung von Hochdruckflaschen zu empfindlichen Prozessgeräten, ist eine Disziplin der Extremtechnik. Dieser Artikel taucht in die spezialisierte Welt der Druckregler für ultrahochreines (UHP) Neongas ein und untersucht deren konstruktive Anforderungen, Materialwissenschaft, Leistungsmerkmale sowie die entscheidende Rolle, die sie bei der Sicherstellung von Ausbeute, Leistung und Innovation in Spitzentechnologien spielen.

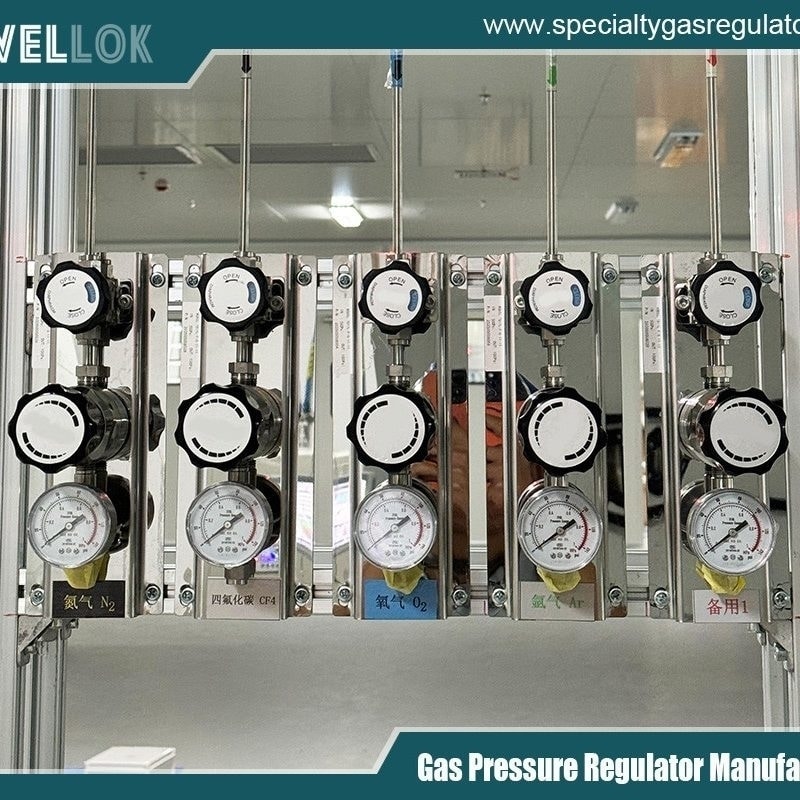

Zweistufiger Spezialregler aus hochreinem Edelstahl
Die entscheidende Bedeutung von Neon und präziser Gaszufuhr
Neon, ein Edelgas, ist weit mehr als nur das Element hinter den ikonischen roten Leuchtschildern. In der Halbleiterindustrie ist es ein unersetzbarer Bestandteil der Excimer-Laser-Gemische, die in der Deep-Ultraviolet-Lithografie (DUV) verwendet werden, und – was noch entscheidender ist – als Verstärkungsmedium in Laser-Produced-Plasma-Systemen (LPP) für die EUV-Lithografie bei 13,5 nm. Der EUV-Prozess, bei dem Strukturen kleiner als 10 nm erzeugt werden, verbraucht enorme Mengen an Neon sowohl zur Plasmaerzeugung als auch als Puffergas. In Laseranwendungen sind Neon-Helium-Gemische in verschiedenen Lasertypen unverzichtbar, während reines Neon in speziellen Hochspannungsanzeigern und in der Plasmaforschung zum Einsatz kommt.

Der gemeinsame Nenner ist der Bedarf an ultrahoher Reinheit (UHP), die typischerweise mit 99,999 % (5,0-Grad) oder höher, mit strengen Grenzwerten für kritische Verunreinigungen wie Feuchtigkeit (H₂O), Sauerstoff (O₂), Gesamtkohlenwasserstoffe (THC) und Partikel. Verunreinigungen im Bereich von Teilen pro Million (ppm) oder sogar Teilen pro Milliarde (ppb) können katastrophale Auswirkungen haben: In Lasern verringern sie die Lasereffizienz, destabilisieren die Leistung und beschädigen die Optik; in der Halbleiterfertigung führen sie zu Defekten, verringern die Waferausbeute und verunreinigen mehrere Millionen Dollar teure EUV-Quellenkammern.

Ein Druckregler ist das Scharnier in dieser Reinheitskette. Seine Aufgabe – einen hohen, schwankenden Flaschendruck (oft über 2000 psig) auf einen stabilen, niedrigen, prozessspezifischen Druck zu reduzieren – muss erfüllt werden, ohne Verunreinigungen hinzuzufügen, Instabilität zu verursachen oder einen unverhältnismäßigen Durchfluss zu erzeugen. Ein handelsüblicher Industrieregler ist eine Quelle für Ausgasung, Partikelbildung und metallurgische Verunreinigungen und daher für den UHP-Einsatz völlig ungeeignet. Daher ist der UHP-Neonregler eine maßgeschneiderte Komponente, die nach den Prinzipien der Reinheit, Stabilität und Sauberkeit entwickelt wurde.

Konstruktionsphilosophie und Schlüsselkomponenten eines UHP-Neongas-Druckreglers
Bei der Konstruktion eines UHP-Reglers geht es darum, alle potenziellen Verunreinigungsquellen zu minimieren und die Durchflusskapazität sowie die Stabilität zu maximieren.

2.1 Materialauswahl: Die Grundlage der Reinheit

Gehäuse und interne Komponenten: Edelstahl 316L, insbesondere in elektropolierter (EP) oder vakuumgeschmolzener Ausführung (z. B. 316L VAR), ist der Standard. Durch das Elektropolieren werden Oberflächenunregelmäßigkeiten beseitigt, wodurch eine glatte, passive Oxidschicht entsteht, die die Adsorption minimiert und die Reinigung erleichtert. Für die kritischsten Anwendungen können Komponenten aus Speziallegierungen wie Monel oder Inconel gefertigt werden, um eine spezifische Kompatibilität zu gewährleisten.
Dichtungstechnik: Elastomerdichtungen (z. B. Viton, EPDM) sind aufgrund von Permeation und Ausgasung in der Regel nicht zulässig. Stattdessen kommen Metallmembrandichtungen zum Einsatz. Der Regler selbst nutzt eine geschweißte Metallmembran (häufig aus Edelstahl), um das Prozessgas von der Federkammer zu trennen. Alle Anschlüsse an das Gassystem verwenden Flanschdichtungsarmaturen (z. B. VCJ®, VCO®) mit Metalldichtungen (Weichkupfer oder Nickel), wodurch eine hermetische, spielfreie Abdichtung gewährleistet wird, die wiederholt hergestellt und gelöst werden kann, ohne Partikel zu erzeugen.
Innere Oberflächenbeschaffenheit: Eine hochwertige mechanische Politur, gefolgt von einer Elektropolierung, ist unerlässlich. Dies führt zu einer Oberfläche mit einem niedrigen Ra-Wert (mittlerer Rauheitswert), oft < 15 Mikroinch, wodurch die Oberfläche verringert wird, an der Feuchtigkeit und Verunreinigungen haften können.
2.2 Interne Konfiguration: Membran vs. Kolben

Regler vom Membrantyp: Diese werden für die meisten UHP-Neon-Anwendungen bevorzugt. Eine flexible, geschweißte Metallmembran dient als Messelement und Dichtung. Sie bieten eine hervorragende Empfindlichkeit, geringe Hysterese und – was entscheidend ist – eine „Dead-End“-Konstruktion, bei der die Feder und der Einstellmechanismus vom Gasstrom isoliert sind, wodurch eine Verunreinigung verhindert wird.
Kolbenregler: Sie bieten zwar bei einer bestimmten Baugröße eine höhere Durchflusskapazität, doch die Gleitfläche zwischen Kolben und Hülse ist eine potenzielle Quelle für Reibung, Verschleiß und Partikelbildung. Für UHP-Neon werden sie seltener eingesetzt, es sei denn, sie sind speziell mit gehärteten, präzisionsangepassten Oberflächen und integrierter Partikelfilterung ausgelegt.
2.3 Spezielle Merkmale für den Einsatz mit Neon

Hoher Durchflusskoeffizient (Cv): Aufgrund des niedrigen Molekulargewichts von Neon (20,18 g/mol) ist für einen gleichwertigen Massenstrom ein höherer Volumenstrom erforderlich als bei schwereren Gasen wie Argon. Regler für Neon müssen mit großen Öffnungsdurchmessern und optimierten inneren Durchgängen ausgelegt sein, um den erforderlichen Cv-Wert ohne übermäßigen Druckabfall oder Schallströmungsbedingungen zu erreichen.
Nicht verdampfbare Getter-Elemente (NEG): Einige moderne Regler verfügen über gesinterte Gettermaterialien in ihren inneren Hohlräumen. Diese Elemente adsorbieren aktiv Spurenmengen von H₂, CO, CO₂ und N₂ und reinigen den durchströmenden Gasstrom kontinuierlich.
Kühlkörper oder beheizte Gehäuse: Bei Anwendungen mit hohem Durchfluss kann die adiabatische Expansion des Gases (Joule-Thomson-Effekt) zu einer erheblichen Abkühlung führen, was möglicherweise Eisbildung (aus Spurenfeuchtigkeit) und Druckinstabilität zur Folge hat. Einige Regler verfügen über integrierte Kühlkörper oder externe Bandheizungen, um eine konstante Gehäusetemperatur aufrechtzuerhalten.

Leistungsmerkmale und Validierung
Das Datenblatt eines UHP-Neonreglers gibt Aufschluss über dessen Leistungsfähigkeit.

Nenn-Eingangsdruck: Typischerweise 3000 oder 6000 psig, kompatibel mit handelsüblichen Hochdruck-Neonflaschen.
Ausgangsdruckbereich: Modelle mit Feinsteuerung können einen Bereich von 0–100 psig abdecken, während Modelle mit hohem Durchfluss bis zu 500 psig erreichen können. Die Stabilität des Ausgangsdrucks ist von größter Bedeutung.
Aufrechterhaltung der Gasreinheit: Der Regler selbst sollte zertifiziert sein, dass er weniger als 1 ppm an Gesamtverunreinigungen (H₂O, O₂, THC, CO, CO₂, N₂) hinzufügt. Dies wird durch eine Helium-Massenspektrometer-Dichtheitsprüfung (auf < 4,0 × 10⁻¹⁰ atm cc/sec He) und strenge Ausgasungs- und Analyseverfahren gemäß Protokollen wie SEMI F-20 validiert.
Durchflusskapazität: Angegeben als Cv-Wert oder mit spezifischen Durchflusskurven für Neon. Sie muss ausreichen, um den Spitzenbedarf der Anlage ohne „Droop“ (einen Abfall des Ausgangsdrucks bei steigendem Durchfluss) zu decken.
Reinheit: Die Partikelanzahl wird gemäß Normen wie IEST-STD-CC1246D gemessen, wobei häufig < 5 Partikel > 0,1 µm pro Kubikfuß durchströmtes Gasvolumen gefordert werden. Die Komponenten werden in Reinräumen der Klasse 100 mit Lösungsmittel spülend gereinigt und unter Vakuum ausgeheizt.

Anwendungsspezifische Überlegungen
4.1 Halbleiterfertigung – EUV-Lithografie:
Dies ist die anspruchsvollste Anwendung. Eine EUV-Quelle verbraucht Neon mit Durchflussraten von mehreren zehn Litern pro Minute. Das Gasversorgungssystem, einschließlich der Regler, muss einen äußerst stabilen, von Impuls zu Impuls gleichbleibenden Durchfluss gewährleisten, um die Plasmastabilität aufrechtzuerhalten und die kostspielige Kollektoroptik zu schützen. Redundante Doppelregler-Panels mit automatischer Umschaltung sind Standard, um eine unterbrechungsfreie Versorgung während des Flaschenwechsels sicherzustellen. Jede Verunreinigung kann sich auf der Optik ablagern, wodurch die Reflektivität verringert und der Durchsatz des Scanners erheblich beeinträchtigt wird.

4.2 Laseranwendungen:
Bei Excimer-Lasern (ArF, KrF) und He-Ne-Lasern ist die Konsistenz des Gasgemischs entscheidend. Ein UHP-Regler an der Neonversorgung stellt sicher, dass das Basisgas frei von Verunreinigungen ist. In Hochleistungs-CO₂-Lasern wird Neon häufig als Puffergas verwendet; Verunreinigungen können zu Lichtbogenbildung und instabiler Entladung führen. Die Stabilität des Reglers wirkt sich direkt auf die Strahlqualität und die Konsistenz der Laserleistung aus.

4.3 Analytische und Forschungsanwendungen:
In der Massenspektrometrie oder anderen Analysegeräten, die Neon als Träger- oder Reaktionsgas verwenden, ist die Reinheit entscheidend für die Stabilität der Basislinie und die Nachweisempfindlichkeit. Auch die Forschung an Niedertemperaturplasmen oder der Kernfusion (wo Neon zur strahlungsgestützten Kühlung eingesetzt werden kann) erfordert ein Höchstmaß an Gasintegrität.

Integration, bewährte Verfahren und zukünftige Trends
Die Implementierung eines UHP-Neonreglers ist nicht nur eine Frage der Installation. Sie erfordert einen ganzheitlichen Ansatz für das Gasversorgungssystem:

Vorgelagerte/nachgelagerte Komponenten: Das System muss mit UHP-zertifizierten Flaschenventilen, Partikelfiltern (häufig 0,003 µm) und PURGE-PROCESS-VENT-Ventilblöcken kombiniert werden.
Korrekte Installation: Techniken wie das „Flachfeilen“ von Metalldichtungen, die richtige Reihenfolge beim Anziehen der Schrauben sowie die Dichtheitsprüfung mit einem empfindlichen Heliumdetektor sind zwingend erforderlich.
Passivierung und Konditionierung: Vor der ersten Inbetriebnahme wird das System häufig mit einem Inertgas passiviert und durch Durchströmen mit Prozessgas konditioniert, um die Adsorptionsstellen zu sättigen.
Zukünftige Trends verschieben die Grenzen noch weiter:

Integrierte intelligente Regler: Mit eingebauten Druck- und Temperatursensoren, Durchflussmessern und IoT-Konnektivität für Echtzeitüberwachung, vorausschauende Wartung und Datenprotokollierung zur Ausbeuteanalyse.
Additive Fertigung (AM): Der 3D-Druck von Reglergehäusen ermöglicht optimierte, monolithische Innengeometrien, die Toträume minimieren, die Strömungsdynamik verbessern und potenzielle Kontaminationszonen reduzieren, die mit herkömmlichen Bearbeitungsverfahren nicht zu vermeiden sind.
Verbessertes Gettering: Entwicklung effizienterer, selektiverer NEG-Materialien, die direkt in die Gasströmungswege integriert werden, um eine Echtzeit-Reinigung vor Ort zu ermöglichen.

Zweistufiger Spezialregler aus hochreinem Edelstahl
Fazit
Der Ultrahochreinheits-Neongasdruckregler ist ein Paradebeispiel für Präzisionstechnik – eine entscheidende Schnittstelle, an der Hochdruckspeicherung auf die unendlich präzise Welt der nanoskaligen Fertigung und der Photonik trifft. Es handelt sich nicht um ein Standardventil, sondern um eine sorgfältig konstruierte Sicherheitsvorrichtung, die gewährleistet, dass das Neongas – eine lebenswichtige und kostspielige Ressource – mit der makellosen Reinheit und der felsenfesten Stabilität geliefert wird, die von den fortschrittlichsten Technologien der Welt gefordert werden. Da Halbleiterknoten immer weiter schrumpfen und Laseranwendungen immer ausgefeilter werden, wird die Weiterentwicklung dieser Regler – hin zu mehr Intelligenz, Integration und inhärenter Reinheit – ein stiller, aber unverzichtbarer Motor des Fortschritts bleiben. Im Ökosystem der Hightech-Fertigung sind sie ein Beweis dafür, dass die Kontrolle der Grundlagen – bis hin zum letzten Gasatom – es uns letztendlich ermöglicht, die Zukunft zu gestalten.

Weitere Informationen zu ultrahochreinen (UHP) Neon-Gasdruckreglern für Halbleiter- und Laseranwendungen finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
