Sicherstellung einer unterbrechungsfreien Heliumversorgung durch automatische Gasumschaltverteiler

{{{sourceTextContent.subTitle}}}

Sicherstellung einer unterbrechungsfreien Heliumversorgung durch automatische Gasumschaltverteiler

{{{sourceTextContent.description}}}

In kritischen Anwendungsbereichen, die von der Magnetresonanztomographie (MRT) über die Halbleiterfertigung bis hin zur Spitzenforschung reichen, ist Helium ein unersetzbarer Rohstoff. Seine einzigartigen Eigenschaften, darunter seine Inertheit und sein extrem niedriger Siedepunkt, machen es unverzichtbar, doch seine Lieferkette ist anfällig und durch Knappheit sowie Preisschwankungen gekennzeichnet. Jede Unterbrechung der Heliumversorgung kann zu katastrophalen Betriebsausfällen, erheblichen finanziellen Verlusten und Sicherheitsrisiken führen. Dieser Artikel beleuchtet die entscheidende Rolle automatisierter Gasumschaltverteiler-Systeme bei der Gewährleistung einer kontinuierlichen, zuverlässigen und sicheren Heliumversorgung. Wir werden uns eingehend mit deren Funktionsprinzipien, Schlüsselkomponenten, Vorteilen und wichtigen Überlegungen zur Implementierung befassen und einen technischen Leitfaden zur Sicherung heliumabhängiger Betriebsabläufe bereitstellen.

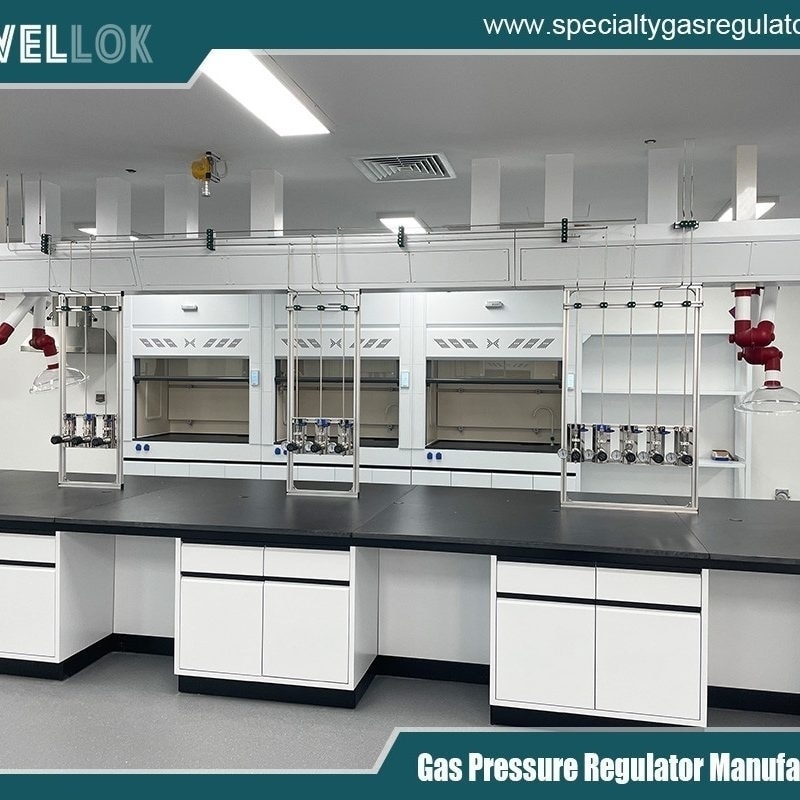

Hersteller von Gasflaschen-Umschaltverteilersystemen
Hersteller von Gasflaschen-Umschaltverteilersystemen
Die Helium-Notwendigkeit und die Herausforderung der Versorgungssicherheit
Helium (He) ist nicht einfach nur ein weiteres Industriegas; es ist ein nicht erneuerbares, strategisch wichtiges Element. Es wird hauptsächlich aus Erdgasvorkommen gewonnen, seine weltweite Versorgung ist geografisch konzentriert und unterliegt geopolitischen und wirtschaftlichen Zwängen. Abgesehen von Partyballons gibt es zahlreiche kritische Anwendungsbereiche:

Gesundheitswesen: Kühlung der supraleitenden Magnete in MRT-Scannern. Ein „Quench“ (Verlust der Supraleitfähigkeit) aufgrund von Heliumverdampfung ist ein Notfall, der Kosten in Millionenhöhe verursacht.
Hightech-Fertigung: Unverzichtbar für die Erzeugung inerter Atmosphären beim Züchten von Glasfasern und Halbleiterkristallen (z. B. für Siliziumwafer) sowie als Trägergas in der Chromatographie.
Analyse und Forschung: Einsatz in der Gaschromatographie (GC), der Gaschromatographie-Massenspektrometrie (GC-MS) sowie als Kryogen in Kernspinresonanzspektrometern (NMR) und Teilchenbeschleunigern.
Leckageprüfung: Aufgrund seiner geringen Atomgröße der Industriestandard für hochempfindliche Leckageprüfungen.
Allen diesen Anwendungen ist gemeinsam, dass eine unterbrechungsfreie Versorgung erforderlich ist. Ein manueller Flaschenwechsel birgt Risiken: menschliches Versagen, Druckschwankungen und mögliche Verunreinigungen durch eindringende Luft. Bei einem MRT-Magneten kann bereits eine kurze Einwirkung von Luft (die Sauerstoff und Feuchtigkeit enthält) die supraleitende Spule beschädigen. In einem GC-Labor kann eine Versorgungsunterbrechung lang laufende Proben ruinieren und eine umfangreiche Neukalibrierung des Systems erforderlich machen.

Hier werden automatische Gaswechselverteiler von einer Annehmlichkeit zu einem kritischen Bestandteil der Infrastruktur.

Systemarchitektur und Funktionsprinzipien
Ein automatischer Gasumschaltverteiler ist ein intelligentes System, das darauf ausgelegt ist, die Gasversorgung automatisch von einer primären („in Gebrauch befindlichen“) Gasquelle auf eine sekundäre („Reserve“) Quelle umzuschalten, sobald die primäre Quelle erschöpft ist. Bei Heliumsystemen sind diese in der Regel für Hochdruckflaschen (z. B. 200–300 bar) oder Flüssighelium-Dewars mit Verdampfern ausgelegt.

2.1 Kernkomponenten:

Zwei Zulaufleitungen: Diese sind an die primäre und die sekundäre Heliumquelle angeschlossen. Jeder Zulauf verfügt über einen Regler, der den hohen Flaschendruck auf einen konstanten, nutzbaren Systemdruck (z. B. 10 bar) herabregelt.
Druckwandler oder Druckschalter: Das „Gehirn“ des Betriebs. Diese Sensoren überwachen kontinuierlich den Druck in der primären Versorgungsleitung hinter dem Regler.
Magnetventile: Elektrisch betätigte Ventile (normalerweise offen oder normalerweise geschlossen), die von der Systemsteuerung geregelt werden. Sie trennen oder verbinden die primäre und sekundäre Versorgung.
Rückschlagventile: Unverzichtbar, um einen Rückfluss von Gas aus der aktiven Versorgung in die leere Quelle oder eine Kreuzkontamination zwischen der Primär- und Sekundärleitung zu verhindern.
Schalttafel/Steuerungsrechner: Ein Halbleiter- oder speicherprogrammierbarer Steuerungsrechner (SPS), der Signale von den Drucksensoren empfängt. Sie ist mit einem Umschalt-Sollwert programmiert – einem Druckschwellenwert, bei dessen Erreichen sie die Umschaltung einleitet.
Alarm- und Benachrichtigungssystem: Visuelle (Blinkleuchten) und akustische Alarme sowie zunehmend verbreitete Fernbenachrichtigungen (E-Mail, SMS, SNMP-Traps), um das Personal über eine Umschaltung und die Notwendigkeit des Austauschs der leeren Gasflasche zu informieren.
Auslassregler und Entlüftungsventil: Dient der abschließenden Druckanpassung für die Endanwendung. Oft ist ein manuelles Entlüftungsventil für die Systemwartung oder zum Entlüften nach dem Austausch der Gasflasche enthalten.
2.2 Der Umschaltablauf:

Normalbetrieb: Helium strömt aus den Primärflaschen durch das geöffnete Magnetventil, durch das Rückschlagventil und zur Anwendung. Das sekundäre Magnetventil ist geschlossen. Der Regler überwacht den Druck in der Primärleitung.
Leerlauferkennung: Wenn sich die Primärflasche leert, beginnt ihr Druck zu sinken. Sobald der Druck unter den vordefinierten Umschalt-Sollwert fällt (der sorgfältig über dem für die Anwendung erforderlichen Mindesteingangsdruck festgelegt wurde), löst die Steuerung eine Maßnahme aus.
Automatische Umschaltung: Die Steuerung sendet ein Signal, um das primäre Magnetventil zu schließen und gleichzeitig das sekundäre Magnetventil zu öffnen. Die Rückschlagventile stellen sicher, dass der Durchfluss nur von der sekundären Quelle zum Auslass erfolgt. Dieser Übergang erfolgt innerhalb von Millisekunden, wodurch der Systemdruck ohne Unterbrechung aufrechterhalten wird.
Alarmauslösung: Unmittelbar nach der Umschaltung löst das System lokale Alarme aus und sendet Fernwarnungen, um zu signalisieren, dass die primäre Quelle aufgebraucht ist und ausgetauscht werden muss.
Zylinderwechsel und Rücksetzung: Das Personal tauscht den leeren Primärzylinder aus. Sobald der neue Zylinder angeschlossen, (falls erforderlich) gespült und sein Ventil geöffnet ist, wird der Systemdruck wiederhergestellt. Der Verteiler kann dann manuell oder automatisch zurückgesetzt werden, wobei der neue Zylinder je nach Systemlogik als neue Primär- oder Sekundärquelle festgelegt wird.

Technische Vorteile und wesentliche Nutzen
Die Implementierung eines automatischen Umschaltsystems bietet erhebliche betriebliche, sicherheitstechnische und wirtschaftliche Vorteile.

Keine Ausfallzeiten und Prozessintegrität: Der grundlegende Vorteil. Analysegeräte laufen weiter, MRT-Magnete bleiben stabil, und Fertigungsprozesse werden durch das Nachlassen des Flaschendrucks nicht beeinträchtigt. Dies schützt sensible Experimente, Produktionschargen und Patientenpläne.
Erhöhte Sicherheit: Durch die Automatisierung einer routinemäßigen, aber kritischen Aufgabe reduziert das System die Notwendigkeit häufiger manueller Handhabung von Hochdruckflaschen und minimiert damit die damit verbundenen Risiken. Es verhindert zudem die gefährliche Situation, dass ein System bis zum vollständigen Vakuum läuft, wodurch Verunreinigungen oder Luft angesaugt werden könnten.
Vermeidung von Verunreinigungen: Der schnelle, abgedichtete Umschaltvorgang in Kombination mit Rückschlagventilen minimiert das Risiko einer Rückdiffusion von Luft oder Feuchtigkeit in die Gasleitungen, was für die Aufrechterhaltung der Heliumreinheit (oft 99,999 % oder höher für die Reinheitsklasse 5,0/5,5) von entscheidender Bedeutung ist.
Betriebseffizienz und Personaleinsparungen: Das Personal wird von der ständigen Drucküberwachung und dringenden Wechselarbeiten entlastet. Warnmeldungen ermöglichen einen planmäßigen, effizienten Flaschenwechsel während der normalen Arbeitszeiten anstelle von Notfalleinsätzen.
Druckstabilität und Datenqualität: Beseitigt die mit manuellen Wechseln verbundenen Druckeinbrüche und -spitzen. Bei Geräten wie GC-MS gewährleistet dies stabile Basissignale und reproduzierbare Ergebnisse.
Versorgungsoptimierung: Ermöglicht den Einsatz größerer Flaschensätze oder Flüssigkeits-Dewars als Hauptquelle mit Flaschen als Reserve, wodurch die Lieferlogistik optimiert und die Gaskosten pro Einheit potenziell gesenkt werden.

Wichtige Überlegungen zu Konzeption und Umsetzung
Die Konzeption und Spezifizierung eines automatischen Helium-Umschaltsystems erfordert sorgfältige Detailarbeit.

Materialverträglichkeit und Heliumintegrität: Alle medienberührten Materialien (insbesondere Dichtungen) müssen mit Hochdruck-Helium kompatibel sein. Heliumspezifische Dichtungen (häufig aus Materialien wie Kel-F/PCTFE) sind zwingend erforderlich, da Standard-Elastomere eine Heliumpermeation zulassen können, was zu langsamen Leckagen und Reinheitsverlust führt.
Reinheitsanforderungen: Der Verteiler muss aus hochintegrierten, heliumdichten Komponenten bestehen (z. B. VCJ- oder Flachdichtungsverschraubungen anstelle von konischen Gewinden). Für Anwendungen mit ultrahoher Reinheit (UHP) sollte das System elektropoliert, zertifiziert rein und ausbrennbar sein.
Kalibrierung des Umschalt-Sollwerts: Diese ist nicht willkürlich. Sie muss auf der Grundlage des für die Anwendung erforderlichen Mindest-Eingangsdrucks, der Reglercharakteristik und des Druckabfalls im System berechnet werden. Eine zu niedrige Einstellung birgt das Risiko einer Versorgungsunterbrechung; eine zu hohe Einstellung verschwendet nutzbares Gas im „Restgas“ der Flasche.
Alarmhierarchie und -integration: Systeme sollten mehrstufige Alarme bieten: eine „Voralarm“-Warnung vor drohender Erschöpfung, einen primären „Umschaltalarm“ und einen kritischen Alarm, falls auch die sekundäre Versorgung zu niedrig wird. Die Integration in Gebäudemanagementsysteme (BMS) oder zentrale Überwachungsplattformen ist ein wesentliches Merkmal für das Facility-Management.
Ausfallsicheres Design: Das System sollte bei Stromausfall standardmäßig in einen sicheren Zustand wechseln (z. B. Ventile bleiben gemäß der Risikobewertung der Anwendung offen oder geschlossen). Redundante Drucksensoren oder eine Notstromversorgung können für missionskritische Anwendungen wie MRT erforderlich sein.
Belüftung und Sicherheit: Obwohl Helium ungiftig ist, wirkt es erstickend. Verteilerblöcke, insbesondere in geschlossenen Räumen, sollten mit ausreichender Belüftung installiert werden. Der Einsatz von Sauerstoffmangelwächtern im Raum sollte in Betracht gezogen werden.

Erweiterte Konfigurationen und zukünftige Trends
Über das standardmäßige System mit doppelter Versorgung hinaus gibt es komplexere Konfigurationen:

Verteiler mit mehreren Flaschenbänken: Verwendung von drei oder mehr Flaschenbänken mit einer Steuerung zur gleichmäßigen Rotation der Nutzung, um eine maximale Gasentnahme und eine verlängerte Versorgung zwischen den Wartungsterminen zu gewährleisten.
Flüssig-zu-Flaschen-Reserve: Eine Hauptversorgung aus einem großen Flüssighelium-Dewar mit Verdampfer, abgesichert durch eine Bank von Hochdruckflaschen. Dies ist in großen Forschungseinrichtungen oder Krankenhäusern mit mehreren MRT-Geräten üblich.
„Vollautomatisches“ Gasmanagement: Integration des Verteilers in die Bestandsüberwachung (über Wiegesysteme oder Druck-/Durchflussalgorithmen), um automatisch Bestellungen bei Gaslieferanten zu generieren und so eine wirklich automatisierte Lieferkette zu schaffen.
IoT und prädiktive Analytik: Moderne Verteiler mit digitaler Anbindung können Leistungsdaten übertragen und ermöglichen so eine vorausschauende Wartung (z. B. Erkennung von Reglerabweichungen) sowie eine tiefgreifendere Analyse der Gasverbrauchsmuster.
Hersteller von Gasflaschen-Umschaltverteilern
Hersteller von Gasflaschen-Umschaltverteilern
Fazit
In einer Zeit, in der Helium als kostbares und unverzichtbares Gut gilt, stellt es ein unhaltbares Risiko dar, seine Versorgung manuellen, unregelmäßigen Prozessen zu überlassen. Automatische Gaswechselverteiler stellen eine ausgereifte, robuste und intelligente technische Lösung für die Herausforderung der Versorgungssicherheit dar. Sie sind mehr als nur Rohrleitungen; sie sind integrierte Sicherheits- und Zuverlässigkeitssysteme, die Anlagen im Wert von mehreren Millionen Dollar schützen, die Integrität sensibler Prozesse gewährleisten und die betriebliche Effizienz optimieren.

Die Investition in ein ordnungsgemäß spezifiziertes, installiertes und gewartetes automatisches Umschaltsystem ist für Heliumnutzer kein optionales Extra – sie ist ein grundlegender Bestandteil eines verantwortungsvollen betrieblichen Risikomanagements. Indem sie eine lückenlose Gasversorgung gewährleisten, bilden diese Systeme die unterbrechungsfreie Grundlage, auf der entscheidende Fortschritte im Gesundheitswesen, in der Wissenschaft und in der Industrie zuverlässig beruhen. Da der verantwortungsvolle Umgang mit Helium immer wichtiger wird, stellt der automatische Umschaltverteiler die erste Verteidigungslinie dar, um dieses wertvolle Element und die lebenswichtigen Arbeiten, die es ermöglicht, zu erhalten.

Weitere Informationen zur Gewährleistung einer unterbrechungsfreien Heliumversorgung mit automatischen Gasumschalt-Verteilerblöcken finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
