5 elektropolierte Ra-Membranventile für die Regelung von Gasströmen mit extrem hoher Reinheit

{{{sourceTextContent.subTitle}}}

5 elektropolierte Ra-Membranventile für die Regelung von Gasströmen mit extrem hoher Reinheit

{{{sourceTextContent.description}}}

Elektropolierte 5-Ra-Membranventile für die Steuerung von hochreinen Gasen

Im Bereich der Steuerungssysteme für hochreine (UHP) Gase sind Präzision und Reinheit von entscheidender Bedeutung. Branchen wie die Halbleiterfertigung, die Pharmaindustrie, die Biotechnologie und die Produktion von Spezialgasen benötigen Komponenten, die das Kontaminationsrisiko minimieren und gleichzeitig eine zuverlässige Leistung gewährleisten. Unter diesen kritischen Komponenten gelten elektropolierte Membranventile mit 5 Ra als Goldstandard für den Umgang mit empfindlichen Gasen und Flüssigkeiten. Die Bezeichnung „5 Ra“ bezieht sich auf den mittleren Oberflächenrauheitswert (Ra) von 5 Mikroinch oder weniger, der durch Elektropolieren erreicht wird – ein Verfahren, das die Oberflächenglätte und Reinheit verbessert. Dieser Artikel befasst sich eingehend mit den technischen Aspekten dieser Ventile und beleuchtet deren Aufbau, Vorteile, Anwendungsbereiche sowie Wartungsaspekte, wobei hervorgehoben wird, warum sie in UHP-Umgebungen unverzichtbar sind.

Membranventile arbeiten mit einer flexiblen Membran, die den Fluidweg vom Betätigungsmechanismus des Ventils trennt. Diese Konstruktion verhindert den direkten Kontakt zwischen dem Prozessmedium und potenziellen Verunreinigungen aus dem Ventilkörper oder der Spindel, wodurch sie sich ideal für UHP-Systeme eignen. In Kombination mit dem Elektropolieren zur Erzielung einer Oberflächengüte von 5 Ra bieten diese Ventile eine beispiellose Reinheit und reduzieren die Partikelbildung, Ausgasung und mikrobielle Anhaftung. Da die globale Industrie – angetrieben durch Fortschritte in der Mikroelektronik und der Bioprozesstechnik – immer höhere Reinheitsstandards anstrebt, hat die Verwendung solcher Ventile stark zugenommen, wodurch die Einhaltung strenger Vorschriften wie der SEMI-Richtlinien (Semiconductor Equipment and Materials International) und der FDA-Richtlinien gewährleistet wird.

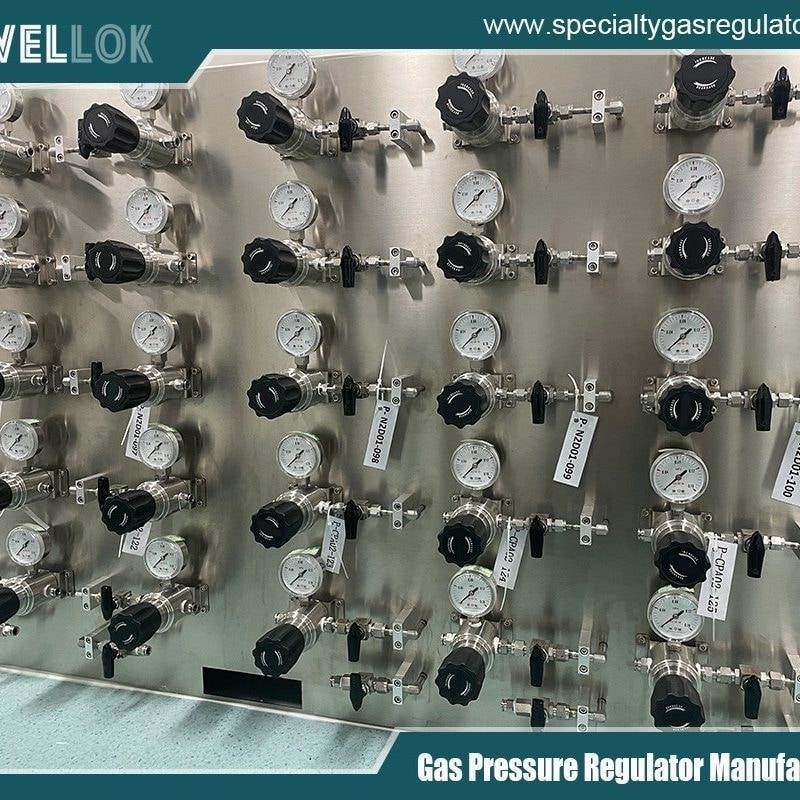

Hersteller von Hochdruck-Spezialgasreglern
Elektropolieren und Oberflächenrauheit verstehen

Das Elektropolieren ist ein elektrochemischer Prozess, bei dem Material von einer Metalloberfläche abgetragen wird, um eine glatte, spiegelglatte Oberfläche zu erzielen. Im Gegensatz zum mechanischen Polieren, bei dem Kratzer oder eingebettete Partikel entstehen können, löst das Elektropolieren vorrangig Oberflächenerhebungen auf, was zu einer geglätteten Topografie führt. Bei Membranventilen, die in der Regel aus Edelstahl 316L oder anderen korrosionsbeständigen Legierungen gefertigt sind, glättet dieses Verfahren nicht nur die Oberfläche, sondern passiviert sie auch, wodurch eine chromreiche Oxidschicht entsteht, die die Korrosionsbeständigkeit verbessert.

Der Ra-Wert misst die Oberflächenrauheit als arithmetischen Mittelwert der absoluten Profilabweichungen von der Mittellinie. Eine Oberflächengüte von 5 Ra weist auf eine außergewöhnlich glatte Oberfläche hin, die häufig für UHP-Anwendungen vorgeschrieben ist, bei denen selbst mikroskopisch kleine Unebenheiten Verunreinigungen einschließen oder das Bakterienwachstum begünstigen können. Im Vergleich dazu weisen standardmäßig bearbeitete Oberflächen möglicherweise einen Ra-Wert von 32 oder höher auf, was für reinheitskritische Systeme unzureichend ist. Um einen Ra-Wert von 5 zu erreichen, werden die Ventilkomponenten in ein Elektrolytbad getaucht, mit Gleichstrom beaufschlagt und Parameter wie Temperatur, Spannung und Eintauchzeit kontrolliert. Das Ergebnis ist eine Oberfläche, die nicht nur glatter, sondern auch frei von Graten, Vertiefungen und Einschlüssen ist, wodurch das Risiko der Partikelabgabe während des Betriebs verringert wird.

Bei der UHP-Gas- und Fluidsteuerung wirkt sich die Oberflächenrauheit direkt auf die Systemintegrität aus. Raue Oberflächen können Feuchtigkeit, organische Rückstände oder Metallpartikel beherbergen, was zu Verunreinigungen in nachgeschalteten Prozessen führt. In Halbleiterfabriken beispielsweise können bereits Verunreinigungen im Bereich von Teilen pro Milliarde (ppb) die Waferausbeute ruinieren. Elektropolierte Oberflächen mit einer Rauheit von 5 Ra minimieren diese Risiken, indem sie eine einfachere Reinigung und schnellere Spülung ermöglichen und so sicherstellen, dass Gase wie Stickstoff, Argon oder Spezialgemische kontaminationsfrei bleiben.

Aufbau und Funktionsweise von Membranventilen

Membranventile bestehen aus einem Gehäuse, einem Ventildeckel, einer Membran und einem Stellantrieb. Die Membran, die häufig aus Elastomeren wie EPDM, PTFE oder bei UHP-Varianten aus Metalllegierungen besteht, fungiert als Barriere, die sich biegt, um den Durchflussweg zu öffnen oder zu schließen. Bei elektropolierten Modellen mit 5 Ra werden alle medienberührten Oberflächen – also diejenigen, die mit dem Medium in Kontakt kommen – so behandelt, dass sie die Glätteanforderungen erfüllen. Dazu gehören der Ventilsitz, der Schwall (der erhöhte Bereich, an dem die Membran abdichtet) und die inneren Durchgänge.

Die Betätigung kann manuell, pneumatisch oder elektrisch erfolgen, wobei pneumatische Optionen in automatisierten UHP-Systemen aufgrund ihrer Zuverlässigkeit und ihres sauberen Betriebs vorherrschen. Pneumatische Antriebe nutzen saubere, trockene Luft, um die Membran zu bewegen, wodurch elektrische Komponenten vermieden werden, die in empfindlichen Umgebungen elektromagnetische Störungen verursachen könnten. Die Konstruktion des Ventils gewährleistet ein Totvolumen von Null, d. h., es gibt keine Hohlräume, in denen das Medium stagnieren kann, was für die Vermeidung von Kreuzkontaminationen in Mehrgasleitungen entscheidend ist.

Zu den wichtigsten technischen Spezifikationen dieser Ventile gehören Druckstufen bis zu 150 psi oder höher, Temperaturbereiche von -40 °C bis 150 °C und Leckraten von nur 1×10⁻⁹ scc/sec Helium. Die Anschlusskonfigurationen variieren, beispielsweise Flanschdichtung (VCJ), Rohrstumpfschweißung oder hygienische Anschlüsse, was eine nahtlose Integration in bestehende Rohrleitungen ermöglicht. Für die Steuerung von UHP-Gasen verfügen die Ventile häufig über Mehrgang-Membranen zur präzisen Drosselung, im Gegensatz zu Ein-Aus-Kugelhähnen, die Druckspitzen verursachen können.

Vorteile in Anwendungen mit ultrahoher Reinheit

Der Hauptvorteil von elektropolierten Membranventilen mit einer Rauheit von 5 Ra liegt in ihrem Beitrag zur Systemreinheit. Durch das Elektropolieren werden oberflächennahe Beschädigungen aus der Fertigung entfernt, wodurch Ansatzstellen für Korrosion beseitigt werden. Dies ist entscheidend für den Umgang mit korrosiven Gasen wie Chlorwasserstoff oder Silan, bei denen Lochfraß zu Leckagen oder Ausfällen führen könnte. Die glatte Oberfläche reduziert zudem die Ausgasung – also die Freisetzung eingeschlossener Gase oder flüchtiger Stoffe –, was in Vakuum- oder Niederdrucksystemen von entscheidender Bedeutung ist.

Zuverlässigkeit ist ein weiterer wesentlicher Vorteil. Die Membranen in diesen Ventilen halten dank ermüdungsbeständiger Werkstoffe und optimierter Geometrien Millionen von Zyklen ohne Ausfall stand. Im Gegensatz zu Kugel- oder Nadelventilen weisen Membranventile keine gleitenden oder rotierenden Teile im Durchflussweg auf, wodurch Verschleiß und Partikelbildung minimiert werden. Dies führt zu einer längeren mittleren Zeit zwischen Ausfällen (MTBF) und reduzierten Ausfallzeiten in Produktionsumgebungen.

Unter Reinheitsgesichtspunkten unterstützen diese Ventile strenge Reinigungsprotokolle, wie beispielsweise solche mit entionisiertem Wasser oder Inertgas-Spülung. Die Oberflächengüte von 5 Ra ermöglicht eine effektive Passivierung und Sterilisation und erfüllt die Reinraumstandards nach ISO 14644. In pharmazeutischen Anwendungen verhindern sie die Ansammlung von Keimbelag und gewährleisten so die Einhaltung der cGMP (Current Good Manufacturing Practices).

Energieeffizienz ist ein oft übersehener Vorteil. Glatte Innenoberflächen verringern den Strömungswiderstand, wodurch Druckverluste und der Pumpenbedarf in Fluidfördersystemen gesenkt werden. Dies kann zu erheblichen Kosteneinsparungen in großtechnischen Anlagen führen, wie beispielsweise bei Gasverteilern in Halbleiterfabriken.

Branchenübergreifende Anwendungen

Die Halbleiterfertigung stellt den größten Markt für elektropolierte Membranventile mit einer Oberflächengüte von 5 Ra dar. Bei der chemischen Gasphasenabscheidung (CVD) oder bei Ätzprozessen ist eine präzise Steuerung der Vorläufergase unerlässlich. Diese Ventile regeln den Durchfluss in Gasschränken, Ventilverteilerkästen (VMBs) und Point-of-Use-Reinigungsanlagen und halten dabei die Reinheitsgrade für Feuchtigkeit und Sauerstoff unter 1 ppb.

In der Pharma- und Biotechnologiebranche werden diese Ventile in Bioprozessanlagen zur Handhabung steriler Gase und Flüssigkeiten eingesetzt. Beispielsweise steuern sie in Fermentern oder Chromatographiesystemen Belüftungsgase wie Sauerstoff oder Kohlendioxid und verhindern so Verunreinigungen, die Chargen verderben könnten. Ihre elektropolierten Oberflächen sind mit Clean-in-Place- (CIP) und Sterilize-in-Place- (SIP) Verfahren kompatibel und gewährleisten einen hygienischen Betrieb.

Spezialgasindustrien, darunter auch Hersteller von Kalibriergemischen für Analysegeräte, setzen bei der Mischung und Förderung auf diese Ventile. In der Luft- und Raumfahrt sowie im Verteidigungsbereich regeln sie Treibgase in Prüfständen, wo die Reinheit Leistung und Sicherheit beeinflusst.

Zu den neuen Anwendungsbereichen zählen Wasserstoff-Brennstoffzellensysteme und die Forschung an fortschrittlichen Werkstoffen, wo ultrahochreiner (UHP) Wasserstoff oder Edelgase eine einwandfreie Regelung erfordern. Da die Industrie die Prinzipien von Industrie 4.0 übernimmt, gewinnen intelligente Versionen dieser Ventile mit integrierten Sensoren zur Durchflussüberwachung und vorausschauenden Wartung zunehmend an Bedeutung.

Vergleich mit alternativen Ventiltechnologien

Während Membranventile in UHP-Anwendungen hervorragende Leistungen erbringen, haben Alternativen wie balgdichtete Ventile oder Kugelhähne ihre Nischen. Balgventile bieten eine ähnliche Absperrwirkung, können jedoch sperriger und teurer sein und weisen ein Ermüdungsrisiko im Balg auf. Kugelhähne sind zwar für den allgemeinen Einsatz kostengünstig, führen jedoch durch Sitzverschleiß Partikel ein und sind aufgrund höherer Leckageraten für UHP ungeeignet.

Nadelventile ermöglichen eine Feinsteuerung, setzen jedoch die Gewinde dem Medium aus, was das Risiko einer Verunreinigung birgt. Was die Oberflächengüte betrifft, erreichen mechanisch polierte Ventile zwar Werte von 10–15 Ra, verfügen jedoch nicht über die Passivierungsvorteile des Elektropolierens, was zu einer höheren Korrosionsanfälligkeit führt.

Insgesamt bieten elektropolierte Membranventile mit einer Oberflächengüte von 5 Ra ein ausgewogenes Verhältnis zwischen Kosten, Leistung und Reinheit, wodurch sie für die meisten Anforderungen an die Regelung von UHP-Gasflüssigkeiten vorzuziehen sind.

Einbau, Wartung und bewährte Verfahren

Der ordnungsgemäße Einbau ist entscheidend für eine optimale Leistung. Ventile sollten so montiert werden, dass ein Durchhängen der Membran verhindert wird, in der Regel mit dem Stellantrieb nach oben. Die Rohrleitungen müssen sauber und frei von Verunreinigungen sein; für die Verbindungen wird vorzugsweise Orbitalschweißen verwendet, um die Integrität zu gewährleisten.

Die Wartung umfasst den regelmäßigen Austausch der Membran, der sich nach der Anzahl der Zyklen oder nach Sichtprüfungen richtet. Zerstörungsfreie Prüfverfahren, wie beispielsweise die Helium-Lecksuche, überprüfen die Dichtheit. Zu den Reinigungsprotokollen gehören das Spülen mit hochreinem Stickstoff, gefolgt von einer Vakuumausheißung, um Rückstände zu entfernen.

Zu den bewährten Verfahren gehört die Auswahl von Ventilen mit rückverfolgbaren Zertifizierungen für Werkstoffe und Oberflächenbehandlungen, um die Kompatibilität mit Systemdrücken und Medien sicherzustellen. Die Schulung des Personals im Umgang mit den Ventilen zur Vermeidung von Oberflächenkratzern ist unerlässlich, da bereits geringfügige Beschädigungen die Reinheit beeinträchtigen können.

Hersteller von Hochdruck-Spezialgasreglern
Fazit

5 Ra-elektropolierte Membranventile stellen den Höhepunkt der Technik für die Steuerung von Gasströmen mit ultrahoher Reinheit dar. Ihre glatten, passivierten Oberflächen sorgen in Kombination mit einer robusten Membranabdichtung für unübertroffene Reinheit, Zuverlässigkeit und Effizienz. Da sich die Industrie in Richtung nanoskaliger Präzision und steriler Verarbeitung entwickelt, werden diese Ventile weiterhin eine entscheidende Rolle spielen und die Produktqualität sowie die Betriebssicherheit gewährleisten. Durch die Investition in solche fortschrittlichen Komponenten können Unternehmen überlegene Leistung erzielen und gleichzeitig die strengen Anforderungen der modernen Fertigung erfüllen.

Weitere Informationen zu elektropolierten 5-Ra-Membranventilen für die Steuerung von ultrahochreinen Gasen finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
